Лазерный уровень своими руками из лазерной указки

Дополнения к устройству самодельного лазерного уровня

Повысить точность приспособления помогут дополнительные детали и использования не одной, а двух и более лазерных указок. Один из наиболее простых вариантов усовершенствований – использование пузырькового уровня с двумя указками, закрепленного на поворотном фланце с разметкой – поможет поворачивать устройство на произвольный угол

Для того, чтобы система работала нормально, важно точно совместить оси лазерных лучей и закрепить фланец строго горизонтально. Удобство системы в том, что ее можно монтировать на треногу или штангу

Меняя положение уровней и количество указок, можно получить лазерный разметчик, обеспечивающий световой крест.

Если в хозяйстве уже есть оптический нивелир, можно использовать его как подставку для дополнения в виде лазерного указателя. Пример такой конструкции приведен на фото.

Схема предельно проста: планка с закрепленной на ней «связкой» строительного пузырькового уровня и лазерной указки, жестко смонтированная на подставке нивелира.

Для тех, в чьем распоряжении есть штатив для фотоаппарата или видеокамеры, предлагаем схему нивелира своими руками, выполненного из штатива с регулируемыми ножками, скоб и всей той же «связки» уровень+указка.

Формирование креста

Ещё одним видом нивелира, который можно создать самостоятельно, является лазерный кресс. Такое устройство удобно в применении при навешивании шкафов на кухне либо картин в помещении, а также во многих других случаях. Для создания такого строительного инструмента нужно подготовить треногу от видеокамеры, неработающий плеер и несколько ненужных дисков.

Схема создания:

Крест из лазерных указок устанавливается на треногу так, чтобы он начал вращение вокруг своей оси

Для этого также можно применять привод от плеера.
Также важно учесть, чтобы уровень мог свободно переходить от одной вертикали к другой на нужную высоту.
Диски склеиваются друг с другом и крепятся к старому плееру.
В конце работы к дискам крепится крест из лазерных указок. Для его установки нужно воспользоваться скотчем либо другим удобным средством.

Из-за того что прибор будет находиться на треноге в неподвижном положении, его разрешено вращать в любую сторону, не меняя при этом уровень высоты. Выставив все нужные показатели разметки, можно точно установить уровень на любую нужную высоту в помещении без регулярного настраивания устройства.

Изготовление указки с лазером

Если посчитать все затраты на телескопическую штангу для лазерного уровня, то человеку придётся потратиться лишь на приобретение указки. Все дополнительные детали можно создать самостоятельно из подручных материалов, которые можно найти в любом доме. Главной задачей при создании прибора станет такое крепление специальной указки, при котором она сможет вращаться в любую сторону

Для начала важно подготовить специальные части будущего устройства:

самовыравнивающая лазерная указка;
строительный шнур;
простая дрель с работой от электричества;
брусок дерева с соотношением сторон 25 на 25 сантиметров и длиной 5 метров;
специальная опора в виде палки для установки устройства.

Как пользоваться лазерным нивелиром

Приборы просты в использовании и доступны в своём разнообразии от специализированных до универсальных. Конструктивно они могут сильно отличаться, но все включают в себя два компонента: сам лазер и платформу, которая при использовании может быть размещена на плоскости, смонтирована на стене или прикреплена к штативу. Платформа оснащается выравнивающими приспособлениями. Это могут быть пузырьковые уровни, маятник и магниты с электронными датчиками, регулировочные винты. Точность разметки зависит от калибровки и точности выставления уровня.

Как используют простейшие приборы

Простейшие любительские приборы ориентируют в пространстве с помощью пузырьковых уровней. Они отлично подходят для бытового применения, стоят недорого, потребляют немного энергии.

https://youtube.com/watch?v=DcCA6UuBBXo

Как использовать самовыравнивающиеся

Самовыравнивающиеся приборы обладают большей точностью. Они предназначены для самостоятельной ориентации в пространстве из положения «близко к горизонту», то есть требуют предварительной ручной регулировки по пузырьковым уровням перед тем, как дальнейшую тонкую настройку устройство самовыравнивания возьмёт на себя. Точная ориентация прибора производится с помощью маятникового механизма, который под собственным весом сам примет идеально горизонтальное положение.

Полностью автоматические устройства

Ещё более сложным решением для нахождения вертикалей и горизонталей является оснащение лазерных нивелиров сервоприводами регулировок под управлением умной электроники. Такие устройства обеспечивают значительную гибкость в использовании (например, можно отключить выравнивание по вертикали и наклонить уровень) и большой диапазон саморегулирования. Для тех видов работ, при которых приходится часто перемещать прибор, механизмы самовыравнивания оправданы экономией времени и гарантированной точностью измерений.

Как работать с лазерным уровнем

После установки прибора в заданном месте можно приступать к его эксплуатации, для чего прибор следует обеспечить питанием и (при наличии функции) включить режим самовыравнивания. Дальнейший выбор режимов (проецирование вертикальных, горизонтальных лучей или точек) следует выполнять в зависимости от поставленной задачи, причем для сбережения емкости аккумуляторов специалисты рекомендуют не проецировать все плоскости сразу, а использовать лишь ту, которая необходима.

Как проецировать горизонтальную линию

Для того чтобы отбить на стене горизонтальную линию, прибор устанавливается (с учетом вышеописанных рекомендаций) на требуемой высоте от уровня пола. И после его включения на поверхности ограждающих конструкций проецируется горизонтальная линия. Причем, в случае выполнения работы на высоте (к примеру при монтаже подвесного потолка или установке карниза) не обязательно сооружать конструкцию для поднятия прибора на заданную высоту, а отбивать новые (параллельные) линии от имеющейся при помощи рулетки и шнура.

Таким образом, можно выполнить львиную долю строительных работ. Самые популярные из них это укладка кафеля, установка мебели, монтаж подвесных систем.

Как проецировать вертикальную линию

Работа оператора в таком случае мало чем отличается от вышеописанной методики, а все что необходимо произвести – это переключить прибор в соответствующий режим. Причем при использовании уровней, проецирующих круговой луч указанный режим позволяет размечать места для установки межкомнатных перегородок (вертикальная линия одновременно проецируется на стену потолок и пол). Вдобавок указанный режим отлично подходит для наклеивания обоев, установки окон и дверей, монтажа откосов.

Если же включить оба вышеописанных режима одновременно, то можно получить проекцию пересечений под прямым углом, что весьма удобно при формировании монтажных швов кафеля, ПВХ плитки и т.п.

Как проецировать наклонную линию

В ситуации, когда требуется производить наклонную разметку (например, при изготовлении лестничных маршей) при помощи лазерных уровней можно отбить на поверхности любые наклонные отметки. Для чего достаточно выключить механизм саморегулирования и установить кронштейн прибора под необходимым углом (согласно имеющейся градуировки).

Нивелирование поверхностей

Используя обычный лазерный уровень, можно запросто произвести замеры для отделки стеновых или напольных поверхностей. Для чего достаточно направить луч вдоль измеряемого объекта (к примеру вертикальный луч направить вдоль стены), а затем прикладывая мерительные приспособления в различных точках поверхности легко определить величину перепадов , либо выставить маяки для нанесения стяжки или проведения штукатурных работ.

Таким образом, можно отметить, что пользоваться лазерным уровнем весьма не сложно, главное – до конца разобраться в алгоритмах его работы.

Читать еще:

Как пользоваться лазерным уровнем: видеоинструкция

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

магнит;
крепежные ремни;
штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Как сделать лазерный уровень на треноге

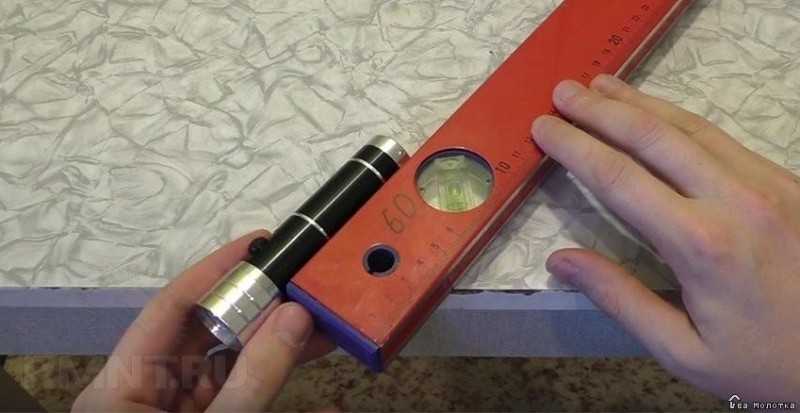

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

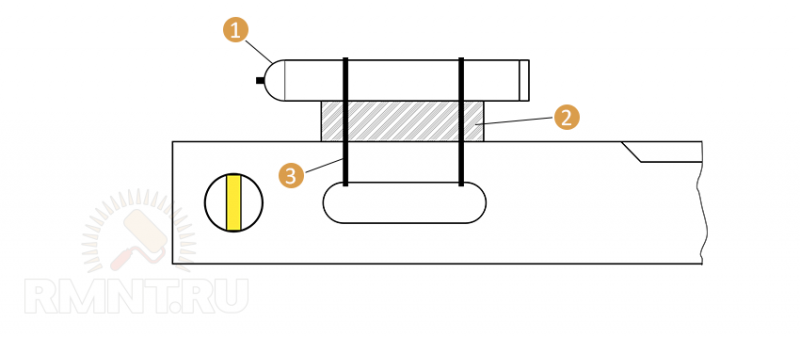

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Презентация на тему: » Лазер (англ. Laser, «усиление света посредством вынужденного излучения»), или оптический квантовый генератор это устройство, преобразующее энергию накачки.» — Транскрипт:

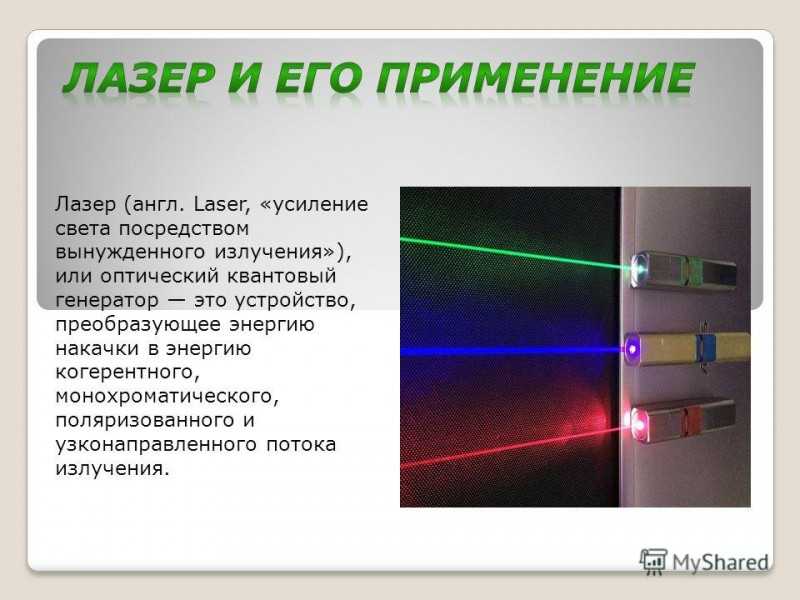

Лазер (англ. Laser, «усиление света посредством вынужденного излучения»), или оптический квантовый генератор это устройство, преобразующее энергию накачки в энергию когерентного, монохроматического, поляризованного и узконаправленного потока излучения.

Лазеры нашли применение в самых различных областях от коррекции зрения до управления транспортными средствами, от космических полётов до термоядерного синтеза. Лазер стал одним из самых значимых изобретений XX века.

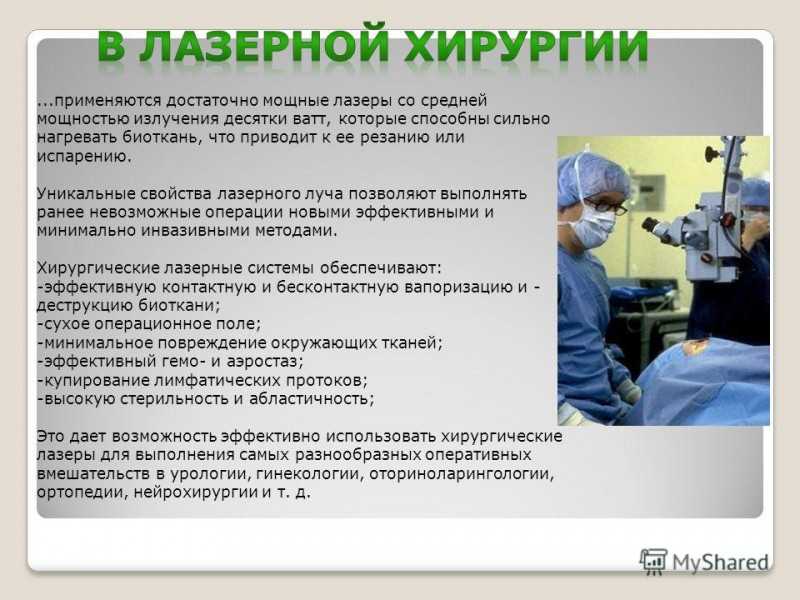

…применяются достаточно мощные лазеры со средней мощностью излучения десятки ватт, которые способны сильно нагревать биоткань, что приводит к ее резанию или испарению. Уникальные свойства лазерного луча позволяют выполнять ранее невозможные операции новыми эффективными и минимально инвазивными методами. Хирургические лазерные системы обеспечивают: -эффективную контактную и бесконтактную вапоризацию и — деструкцию биоткани; -сухое операционное поле; -минимальное повреждение окружающих тканей; -эффективный гемо- и аэростаз; -купирование лимфатических протоков; -высокую стерильность и абластичность; Это дает возможность эффективно использовать хирургические лазеры для выполнения самых разнообразных оперативных вмешательств в урологии, гинекологии, оториноларингологии, ортопедии, нейрохирургии и т. д.

Основной принцип применения лазеров в косметологии заключается в том, что свет воздействует только на тот объект или вещество, которое поглощает его. В коже свет поглощается особыми веществами — хромофорами. Каждый хромофор поглощает в определенном диапазоне длин волн, например, для оранжевого и зеленого спектра это гемоглобин крови, для красного спектра — меланин волос. При поглощении излучения происходит преобразование энергии лазерного луча в тепло на том участке кожи, который содержит хромофор. При достаточной мощности лазерного луча это приводит к тепловому разрушению мишени. Таким образом, с помощью лазера можно селективно воздействовать, например, на корни волос, пигментные пятна и другие дефекты кожи.

1) ЛЕЧЕНИЕ СОСУДИСТЫХ И ПИГМЕНТНЫХ ДЕФЕКТОВ КОЖИ 2) ШЛИФОВКА И ПОЛИРОВКА КОЖИ 3)УДАЛЕНИЕ ТАТУИРОВОК И ПИГМЕНТНЫХ ПЯТЕН 4)ЭПИЛЯЦИЯ

С середины 50-х годов XX века в СССР осуществлялись широкомасштабные работы по разработке и испытанию лазерного оружия высокой мощности, как средства непосредственного поражения целей в интересах стратегической противокосмической и противоракетной обороны. Испытания лазеров осуществлялись на полигоне Сары-Шаган в Казахстане. После распада Советского Союза работы на полигоне Сары-Шаган были остановлены. В середине марта 2009 года американская корпорация Northrop Grumman объявила о создании твердотельного электрического лазера мощностью около 100 кВт. Разработка данного устройства была произведена в рамках программы по созданию эффективного мобильного лазерного комплекса, предназначенного для борьбы с наземными и воздушными целями.

1) Лазерное шоу (представление) на концертах и дискотеках; 2) Мультимедийные демонстрации и презентации; 3) В световом дизайне; 4) Лазерные субтитры на киноэкранах;

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

– очень низкая стоимость
– проецирует видимые лазерные линии на стены, а не точку
– самоустанавливающийся механизм
– возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

– долго устанавливается, так как нет магнитов снизу
– маленькая развёртка лучей
– кропотливая работа
– имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. магазин
2. магазин
Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Настройка лазерного уровня

Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.

Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.

Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.

Настройка лазерного уровня Источник instrumentru.ru

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.

Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.

Возможности лазерных построителей Источник avatars.mds.yandex.net

Дополнительные приспособления

Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.

И ещё один момент – не все лазерные инструменты могут работать с приёмниками.

Мишень

Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.

Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.

Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.

Мишень лазерного уровня Источник i.simpalsmedia.com

Рейка

Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.
