Как отрегулировать редуктор давления воды? в каких случаях нужен редуктор давления воды

Зачем употребляется реле протока?

Реле протока защищает насос от «сухого хода»: если вода в скважине либо колодце либо другой ёмкости «ушла», протока воды не будет, и реле не включит насос. Так реле протока защищает насос от перегрева и выхода из строя при «сухом ходе».

Заводские настройки

Заводская настройка большинства моделей редукторов выполнена на 3,0 бара. У некоторых производителей настройка на 2,0 бара. Например, у VALTEC для регулятора 1/2″ диаметром. При этом, все производители исходят из того, что входное давление находится в стандартных пределах 5,0 – 6,0 бар.

Комфортным считается напор от 1,0 до 2,5 бар.

Устройство и регулировка редуктора

Давайте, однако, вернемся к регулирующей арматуре и выясним, как устроен редуктор давления: водоснабжение современных многоквартирных зданий нуждается в нем куда чаще, чем в насосах и буферных емкостях.

Устройство и принцип работы поршневого редуктора давления

Наиболее распространенный вид редукторов — поршневые. Клапан редуктора соединен подпружиненным штоком с поршнем, на который воздействует избыточное давление во внутреннем водопроводе (после клапана). В отсутствие водоразбора клапан закрыт. При расходе воды воздействующее на поршень давление после клапана падает, и пружина открывает его.

Если на вводе в ваш дом или квартиру стоит регулятор давления воды в системе водоснабжения — регулировка напора своими руками осуществляется так:

Снимите пластиковый или латунный колпачок в верхней части редуктора (со стороны пружины). Под ним вы обнаружите винт с шлицами под широкую плоскую отвертку;
Для увеличения давления во внутреннем водопроводе закручивайте винт по часовой стрелке;
Для его уменьшения выкручивайте винт.

Регулировка давления воды в системе водоснабжения осуществляется поворотом винта в корпусе редуктора

Установка редуктора

Где должен стоять редуктор, и какая дополнительная арматура необходима для его установки?

Инструкция довольно очевидна: редуктор давления монтируется на вводе водоснабжения или непосредственно перед прибором, который нужно защитить от чрезмерно высоких значений напора.

Перед редуктором должны стоять:

Запорная арматура (как правило, шаровый кран);
Фильтр механической очистки для защиты редуктора от песка, окалины и прочего мусора;

Перед редукторами стоят краны и фильтры

Опционально — манометр для контроля давления на вводе. Второй манометр ставится после редуктора, или монтируется непосредственно на его корпусе.

Редуктор давления Itap размером ДУ15 снабжен резьбой для подключения манометра

Регулировка насосной станции

Вначале — несколько слов о том, зачем нужна регулировка давления станции водоснабжения.

Она позволяет:

Увеличить или уменьшить абсолютное значение напора воды на сантехнических приборах;
Уменьшить разброс давлений выключения и включения насоса. Например, при настройке давления включения в 1 атмосферу и выключения в 6 атмосфер напор воды при ее расходе будет непрерывно меняться в диапазоне 10-60 метров, что довольно неудобно;
Увеличить вместимость гидроаккумулятора. Для этого нужно увеличить разницу между давлениями выключения и включения. Увеличение вместимости мембранного бака скажется на частоте запусков насоса и, соответственно, на его ресурсе.

При высоком давлении накачки мембранного бака вы получите кратковременные перерывы в подаче воды

Как выполняется регулировка датчика давления воды в системе водоснабжения с насосной станцией?

Под крышкой реле давления вы увидите две шпильки с пружинами и гайками разного диаметра. Большая гайка отвечает за регулировку давления включения насоса, малая — за давление отключения. Поворот гаек по часовой стрелке приводит к росту давления, против — к его уменьшению.

Реле давления воды в системе водоснабжения регулировка осуществляется двумя подпружиненными гайками

Чтобы уменьшить давление накачки мембранного гидроаккумулятора станции, стравите воздух через скрытый под пластиковой или металлической крышкой ниппель. Чтобы увеличить его, накачайте воздух через ниппель велосипедным насосом или компрессором.

Ниппель для накачки гидроаккумулятора скрыт пластиковой крышкой

Условия работы бытовой техники

Работа бытовой техники, связанной с водой, также зависит от того, какое давление в трубах. Например, в квартире или доме могут быть установлены стиральная и посудомоечная машины, ванна с гидромассажем, котел отопительный и многое другое. И каждое из этих устройств нуждается в определенных показателях давления, чтобы правильно работать. Например, минимальный напор для смесителя в ванной, а также в душевой кабине не должен быть ниже 0,3 атм, а для умывальника и бачка унитаза – не менее 0,2 атм. Стиральная машина не будет работать с давлением ниже 2 бара, а вот для джакузи понадобится напор не менее 4 атм.

Стиральная машинка не будет работать при недостаточном давлении

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

высотки;
рабочие цеха;
технологические сооружения;
жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео: Регулятор давления воды (www.vodaschet.ru).flv

Самостоятельная настройка

Изучая статьи и видео по регулировке датчика редуктора давления горячей воды в квартире, несложно понять, что процесс предполагает поэтапное выполнение. Фактически его можно разбить на два этапа.

Подготовительный

В зависимости от конструктивных особенностей выбранной модели, вам могут потребоваться определенные инструменты:

шестигранный шлиц на 4-6 мм;
обычная плоская отвертка;
специальный (универсальный) ключ на 2-20 мм;
манометр, позволяющий контролировать давление;
переходник для соединения с душевым шлангом или смесителем.

Непосредственно настройка

После тщательной подготовки необходимо сделать следующее:

перекройте все краны во внутренней системе;
поставьте манометр-контроллер на регулятор или подключите его к трубопроводу;
с помощью вентиля пустите жидкость по трубе с минимальным напором;
зафиксируйте показатели с измерителя;
открутите пробку с отверстия, где располагается винт для регулировки;
взяв подходящий инструмент (например, отвертку), аккуратно вращайте винтовой элемент по часовой стрелке, в итоге пружина надавит на клапан и он станет захлопываться при меньшем количестве атмосфер;
чтобы увеличить силу потока, необходимо осуществить вращение в обратную сторону;
остается протестировать установку и отсоединить манометр.

Что собой представляет и как работает РДВ

Число атмосфер в водопроводе во время подачи водного ресурса, к сожалению, нестабильно. Нагнетание постоянно колеблется в большую или меньшую сторону. Для пользователей, проживающих в многоквартирных домах, это весьма неудобно. Кроме того, резкие скачки напора могут привести к выходу из строя гидроконструкций и даже спровоцировать прорывы.

С целью предотвращения плачевных последствий в гидросистемы монтируют специальные устройства — регуляторы. С их помощью удается стабилизировать уровень давления, тем самым предохраняя внутреннюю сеть от чрезмерных перегрузок и гидроударов. Последние заявляют о себе довольно часто со стороны центральной магистрали.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

Перекрыть поступление воды в систему.
Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

Бренд	Давление (макс)	Температура (макс)	Пределы настройки (Бар)	Манометр	Тип регулировки
Valtec	16 Ат	40° — 70°	1,5-6	Есть	Ручка
Honeywell	25 Ат	40° — 70°	1,5-6	Есть	Ручка
Watts	10 Ат	30°	1-6	Есть	Ручка
Herz	10 Ат	40°	1-6	Есть	Ручка
Caleffi	10 Ат	80°	1-6	Есть	Ручка
Giacomini	16 Ат	130°	1-5,5	Есть	Ручка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Конструктивные особенности и принцип работы

Прежде чем регулировать настройки редуктора, нужно узнать, как работает и что собой представляет регулятор давления воды в квартире. РДВ оснащен прочным корпусом из металла и резьбовым соединением. Чтобы потребитель смог в любое время собственноручно настроить поток жидкости, в агрегате предусмотрен специальный винт и манометр.

В системах водоснабжения частных жилых зданий стабилизацию осуществляют с помощью реле и гидроаккумулятора, установленных магистральный отвод. Именно эти приборы корректируют действия насосной станции. Регулирующие механизмы монтируют в сетях:

водозаборных;
оросительных;
противопожарных;
коммунальных;
технологических.

Устройство различных РДВ во многом сходно. Все они имеют клапан, поршень, мембранно-пружинный блок и управляющие элементы.

В процессе работы редуктора поток жидкостной среды проходит сквозь мембрану и пружину, стабилизируясь на выходе. Что обеспечивает защиту водопроводной системы от чрезмерных перегрузок и перепадов подачи H2O.

Выбор редуктора

Регуляторы давления подразделяются на несколько групп, отличающихся принципом работы. Они могут быть:

статическими;
динамическими;
мембранными;
поршневыми.

Статические приборы устанавливаются только в местах, где забор воды отличается своей неравномерностью. Динамические устройства необходимы для удержания постоянного давления. К основным преимуществам монтажа регулятора давления можно отнести:

исчезают скачки давления;
не возможен гидроудар;
повышается срок эксплуатации оборудования всей водяной системы;
уменьшается расход воды;
уменьшается шум;
в системе всегда поддерживается постоянное давление.

К достоинствам мембранных и поршневых систем относится:

высокая надежность;
повышенная работоспособность;
детали надежно защищены от появления коррозии;
корпус разделен мембраной на несколько частей, одна соприкасается с водой, другая полностью изолирована от потока воды;
не требуется специальное техническое обслуживание.

К сожалению, мембранные редуктора имеют один серьезный недостаток. После длительной эксплуатации, мембрана начинает разрушаться. Появляются разрывы, большие трещины, приводящие оборудование к выходу из строя. Мембранные системы требуют постоянного контроля состояния этой детали.

Удаление любых видов красок

Средства для удаления:

Раствор йода. Для этого в 10-литровую емкость с водой добавляем 200 миллилитров йода. Хорошо размешиваем раствор, наносим его на поверхность. Спустя некоторое время появятся трещины.
Мыльный раствор. Рецепт предполагает использование обычного хозяйственного мыла. Берем кусок мыла, натираем его на терке, смешиваем полученную массу с водой.
Раствор нашатырного спирта. Для его изготовления понадобится 250 миллилитров нашатыря, 2 килограмма мела, литр воды. Раствор получается кашеобразной консистенции. Полученную массу наносим на поверхность. Через несколько часов старое покрытие начнет отслаиваться.
С латексными покрытиями хорошо справляются дихлорэтан и хлороформ. Любой из этих компонентов можно смело добавлять в раствор.
Если поверхность окрашена акриловым ЛКМ, для улучшения рабочих качеств раствора в него можно добавить спирта (водки) или салициловой кислоты.

Принцип работы

Все 3 вида редукторов давления воды (поршневой, мембранный, проточный) имеют схожий принцип работы. При определенном уровне давления в водопроводной сети приводится в работу клапан, оснащенный пружиной. Давление приводится к нормальному состоянию посредством регулировки ширины, на которую открывается клапан.

В поршневых редукторах регулировка потока воды осуществляется при помощи поршня с пружиной. Необходимый уровень выходного давления выставляется с помощью вращения крана, ослабляющего или сжимающего пружину. Последняя управляет поршнем, заставляя его уменьшать или увеличивать специальное отверстие, через которое и проходит жидкость.

В мембранных устройствах основной управляющий элемент — мембрана, помещенная в специальную камеру, которая защищает ее от засорения, благодаря своей герметичности. Мембрана соединена с пружиной, которая, сжимаясь, оказывает давление на клапан редуктора воды, отвечающий за пропускную способность прибора. Последняя уменьшается или увеличивается в прямой зависимости от степени сжатия пружины.

Устройство проточных редукторов напоминает лабиринт со множеством поворотов и каналов, то разделяющих поток воды на несколько составляющих, то вновь его объединяющих. Этими манипуляциями достигается уменьшение водяного давления на выходе.

Принцип работы водяного редуктора

Тем, кто хоть немного знаком с основами гидродинамики, известно, что давление жидкости в любом трубопроводе имеет прямую взаимосвязь с его диаметром, то есть выше в трубах большего размера. Данный физический закон положен в основу принципа регулировки напора в водопроводе — давление в нем понижается при уменьшении сечения проходного канала трубы.

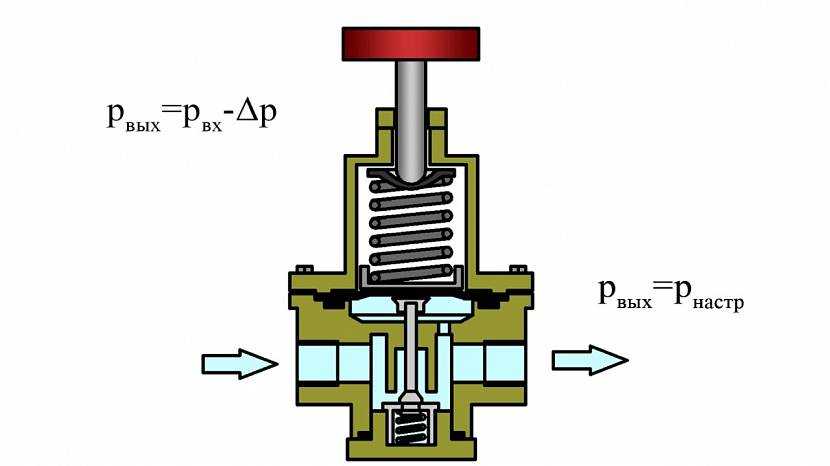

Если рассмотреть редуктор давления воды в системе водоснабжения регулировка диаметра его канального прохода производится вручную. Для этого используют подпружиненные затворы или клапаны, пружина которых может сжиматься и разжиматься в определенных границах посредством подстроечного винта (гайки).

При этом стабильное давление на выходе редуктора устанавливается автоматически за счет разделения входного водного потока. Одна его часть поступает непосредственно к потребителю (на сантехническое оборудование), вторая направляется к исполнительному элементу (металлический диск, мембрана), управляющему затвором проходного канала.

Чем больше давление водного потока на входе прибора, тем большее усилие воздействует на связанный с запором исполнительный элемент и соответственно уменьшается сечение проходного канала. Если входной водный напор невелик, проходной канал из-за отсутствия воздействия на запорный клапан почти полностью открыт.

Рис. 4 Технические и эксплуатационные характеристики моделей серии Caleffi

Технические характеристики

В руководствах по эксплуатации гидроредукторов обычно указывают их следующие технические характеристики:

Максимальное давление на входе, в бытовой арматуре может доходить до 25 бар. Его обычно указывают на корпусе прибора.
Диапазон регулировки выходного давления, к примеру 0,5 — 6 бар (Caleffi).
Заводская настройка — стандарт 3 бара.
Максимальная температура рабочей среды, располагается в диапазоне 80 — 120 °С.
Рабочая среда: вода, незамерзайки на основе гликолей.
Диапазон измерений встроенного манометра, обычно 0 — 10 бар. Иногда указывается градация шкалы, к примеру, меньше 0,04 бара.
Номинальный расход в метрах кубических в час при скорости потока 1,5 м/с.
Уровень шума в децибелах, к примеру, менее 30 Дб.
Условный проход в дюймах, бытовой стандарт 1/2 (15 мм).
Ресурс в тысячах циклов открываний-закрываний клапана, зависит от объема проходящей рабочей среды, примерное число от 200 до 300 тыс.
Эксплуатационный срок 10 — 20 лет.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Особенности монтажа РВД

В соответствии с принятыми стандартами установка регуляторов должна производиться в месте входа, а именно, после запорного вентиля, но перед водяным счетчиком. Это делается для того, чтобы обезопасить все подключенные элементы. Фильтр, бытовые приборы, счетчик учета будут работать в штатном режиме, исключая возможность выйти из строя. Перед тем, как устанавливать редуктор давления воды своими руками, необходимо изучить несколько простых правил.

Правила установки в квартире

Имеет смысл врезать патрубки для установки манометров. Квартирные регуляторы давления должны быть вертикально сориентированными. Горизонтально и диагонально их монтировать запрещено. На корпусе устройства имеется отметка, указывающая направление движения жидкости.

Для монтажа придется перекрывать стояк, о чем нужно заблаговременно уведомить соседей. Если трубы изготовлены из полипропилена, используются специальные переходники, которые в большинстве случаев идут в комплекте. Имеет смысл врезать сетчатый фильтр. Для этого используется специальная запорная арматура.

Монтаж производится газовым разводным ключом. Единственное условие – не переусердствовать, дабы не разломать корпус. Работы нельзя назвать простыми, и они требуют наличия специализированных строительных навыков. Все соединения уплотняются, чтобы избежать протечек.

Специфика монтажа РВД в частном доме

Суть работ идентична. Отличие – наличие помпы, обеспечивающей жильцов водой. В этом случае точка врезки – вход трассы в здание, после водомера. На рынке продаются комплекты, в которые входит не только редуктор, но и насос. Подключают их таким образом, чтобы в случае просадки давления последний включался автоматически. Это даст возможность поддерживать постоянные эксплуатационные параметры.

С двух сторон от регулятора нужно врезать запорную арматуру. Чтобы устройство функционировало бесперебойно, потребуется фильтр грубой очистки. Его устанавливаются на входе трубопровода в здание. Опять же требуется навык. И лучше, чтобы обвязку и монтаж выполнял специалист. Это – гарантия эффективности, надежности, безопасности.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

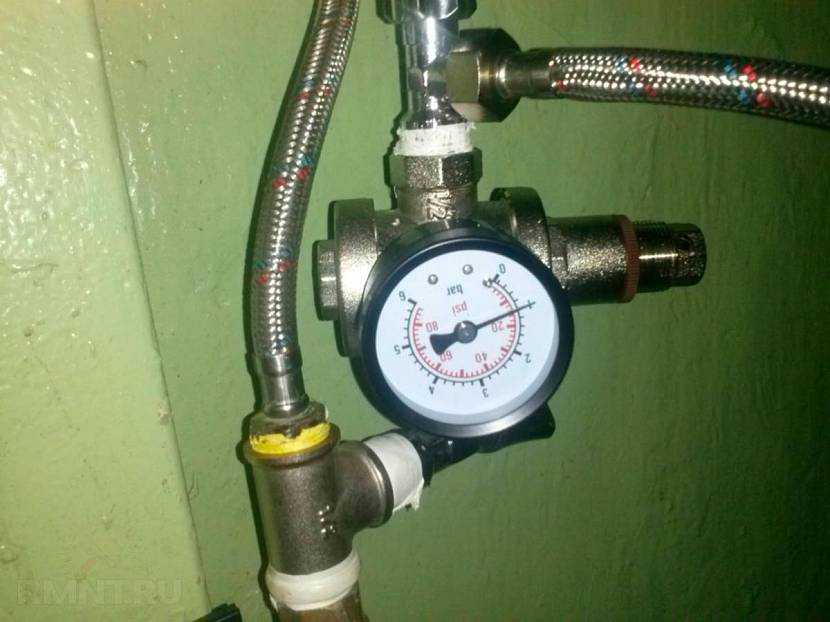

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкойИсточник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
