Обслуживание и ремонт отбойных молотков

Как определить целостность статора, не разбирая перфоратор

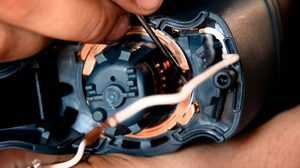

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.

Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.

Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита 2450 при температуре +20ºС лежит в пределах 25 Ом

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Видео: как проточить якорь и подобрать щетки

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.

А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Видео: Диагностика якоря и статора Индикатором Короткого Замыкания.Проверка якоря.Проверка статора.

Основные причины поломки перфораторов и отбойных молотков

Как известно обойные молотки и перфораторы работают в непростых условиях, которые сопровождаются ударами и постоянными вибрациями, а также грязью и пылью, что является основной причиной поломки инструмента. Поэтому, прежде всего, необходимо защитить инструмент от попадания различных загрязнений внутрь прибора, что повысит износостойкость трущихся и вращающихся деталей

Это особенно важно при работе на потолке, так как пыль и частички материала будут попадать внутрь прибора наиболее интенсивно. Для защиты инструмента в данной ситуации можно воспользоваться пылесосом или же соорудить импровизированный защитный щит

Какую смазку для каких перфораторов лучше использовать?

Лучший вариант – пользоваться только фирменными смазками. Чтобы мастера не ломали голову, чем можно и лучше всего смазывать перфоратор, производители этих приборов позаботились, чтобы в их ассортименте были спецсредства для этого.

Может заинтересовать: Как работать перфоратором: 7 нюансов, которые важно знать. BOSCH. BOSCH

BOSCH

Бренд выпускает универсальную смазку для редукторов электроинструментов. Ее объем – 45 мл. Артикул товара для поиска – 1615430005-000.

Чем еще можно смазывать отдельные элементы перфоратора BOSCH (Бош)?

Ассортимент (артикул)	Назначение смазочного материала
1615430009, 1615430010	для вставляемых кончиков инструментов
1615430012	масло для перфораторов
1615430014	смазка для перфораторов (45 мл)
1615430015	смазка для перфораторов (225 мл)
1615430016	смазка для перфораторов (1 кг)
1615430019	смазка для перфораторов (1 л)
1615437509	смазка в комплекте с уплотняющей рамкой
1615437511
1615437512
3605430008	гидравлическое масло

DEWALT

Бренд производит более 300 типов различных инструментов, в том числе и перфораторы. И ко всем этим приборам – еще и тысячи аксессуаров.

Для ухода за «разрушительным» орудием компания выпускает такие средства:

Ассортимент (артикул)	Назначение смазочного материала
870889-02	редукторная смазка
328771-07	для буров
328771-03	для буров

HITACHI

В ассортименте японского бренда есть:

Артикул	Назначение смазочного материала
308471	смазка для буров и деталей ударного механизма (70 гр)
335782	смазка для буров и деталей ударного механизма (60 гр)
714833	смазка для деталей редуктора (100 гр)
980927	смазка для буров и деталей ударного механизма (банка 500 гр)

MAKITA

Японская корпорация также позаботилась о своих клиентах и предоставила широкий выбор, чем можно смазывать перфоратор Макита.

Ассортимент (артикул)	Назначение смазочного материала
042005-4А	для перфораторов SDS+ (16 кг)
042024-0А	для редуктора перфораторов SDS+ (2,5 кг)
P-08361	для редукторов перфораторов SDS MAX (30 г)
183477-5	для перфораторов SDS+ (30 г)
181573-3	смазка для буров (100 мл)

SPARKY Можно использовать универсальную смазку, например, 042005-4А. Или же воспользоваться отдельными смазочными веществами для конкретных элементов приспособлений от SPARKY – редукторов (042024-0А) или буров (181573-3).

ЭНЕРГОМАШ

В комплекте со многими моделями Энергомаш уже поставляется смазка для редукторов и хвостиков. Если такой нет или средство закончилась, используйте универсальную смазку 042005-4А.

Может заинтересовать: Нетрадиционное использование дрели – 4 интересных лайфхака.

В основном все изготовители перфораторов оснащают свои изделия фирменными смазками в комплекте с поставкой техники. Можно использовать как универсальные варианты, так и вещества для редукторов или буров. Многие мастера предпочитают вместо оригинальных средств использовать обыкновенный литол, что в корне неверно, т.к. он не отличается стойкостью к влаге. Это может привести к образованию коррозии на внутренних элементах прибора. Поэтому стоит использовать фирменные смазки, по мере необходимости очищать и обрабатывать электроинструмент и тогда он 100% прослужит не один год.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом. Из перфоратора пошёл дым

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Электрическая дрель является одним из самых распространенных инструментов в домашнем хозяйстве. И очень плохо, когда она вдруг перестает работать. В таких случаях очень хочется провести ремонт дрели своими руками.

Конструкция дрели или перфоратора достаточно проста. Разные модели инструмента в основном отличаются только различием в компоновке деталей и качестве их изготовления. Универсальность используемого принципа работы и конструкций позволяет произвести самостоятельный ремонт дрели в большинстве случаев неисправностей.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

износились резиновые кольца ударника, бойка, поршня;
развалилась обойма подшипника качения;
разрушился цилиндр, боек ствола ударного механизма;
срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

ослабела сила конической пружины, прижимающая муфту сцепления;
стопорный ролик не фиксирует большую шестерню вала ствола;
не держит механизм фиксации инструмента в стволе;
Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
не работает электродвигатель перфоратора;
нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
Отсоединяем весь крепёж, который удерживает сетевой кабель.
Снимаем кнопку пуска агрегата.
Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
Извлекаем спарку щёток двигателя, открутив болты крепления.
Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

Угольные — легко притираются, но очень быстро изнашиваются.
Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Функции смазочных материалов

Некоторые инструменты, отвечающие за долбление, сверление, распиливание и разрезание строй материалов, нуждаются в смазке. Причина ординарна. маленькая пыль и частички веществ широкого перечня попадают в редуктор на инструмент инструмента, усиливая трение меж его подвижными деталями. Чтоб Ваш инструмент не вышел из строя и прослужил пару лет, а не месяцев, пригодится постоянная очистка и смазка для буров makita, и дополнительно смазочный материал для деталей редуктора, который значительно уменьшит износ запчастей.

Существует некоторое количество видов технической смазки, и, Вы, смазка для отбойного молотка макита по своим свойствам отличается от смазки для. Часто в роли смазочного материала выступает жидкое техническое масло. оно заливается в картер редуктора и умеренно разливается меж деталями.

Смазка для буров makita вам больше понравятся консистентной. при таких обстоятельствах она появляется из консистенции технических масел и специфичного загустителя, обладает высочайшей пенетрационной способностью и уменьшает трение меж деталями. Выпущенная компанией makita смазка защищает инструменты от коррозии, отталкивает воду и увеличивает механическую стабильность передвигающихся частей, в процессе ее эксплуатации практически не отделяются масла.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 Закончил врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Разборка и ремонт электрической части перфоратора

Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
Отсоединяем весь крепёж, который удерживает сетевой кабель.
Снимаем кнопку пуска агрегата.
Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
Извлекаем спарку щёток двигателя, открутив болты крепления.
Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

Замена щёток

В перфораторах могут использоваться щётки трёх видов:

Угольные — легко притираются, но очень быстро изнашиваются.
Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
Угольно-графитовые контакты считаются идеальным вариантом щёток.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
Выньте редуктор вместе с якорем двигателя.

Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.
