Промывка теплообменника газового котла: методы чистки и средства удаления минеральных отложений

Периодичность очистки теплообменника

В разных источниках можно встретить довольно противоречивую информацию о том, насколько часто должна проводиться чистка различных элементов отопительных котлов. Как правило, интервалы технического обслуживания приведены в инструкции на конкретную модель. Однако необходимо иметь в виду, что эти данные являются приблизительными и рассчитаны на эксплуатацию в наиболее благоприятных условиях. В действительности промывка теплообменников может потребоваться и чаще.

Оценить, насколько сильно засорен теплообменник, можно по нескольким косвенным признакам, которые сопровождают работу газового котла:

Заметно выросло потребление газа. Практика показывает, что увеличение расхода топлива из-за отложений внутри нагревательного элемента может достигать 15%;

Так выглядит теплообменник после интенсивной эксплуатации

Снизилась производительность системы отопления. Долгий разогрев радиаторов отопления, низкая температура теплоносителя в обратке, постоянно включенная горелка – все это может свидетельствовать о том, что пришла пора промыть теплообменник;
Малый напор в кране. едва теплая вода в системе ГВС также часто говорят о возможных проблемах теплообменников двухконтурного котла;
Большая нагрузка на циркуляционный насос, шум или явные признаки перебоев в его работе также являются сигналом о том, что нужна промывка системы.

Конструкция современных котлов рассчитана на длительное использование, а стоимость запчастей к ним достаточно высока. Поэтому чистка теплообменника должна производиться сразу же при проявлении симптомов, описанных выше. В противном случае расходы на содержание котлов отопления могут заметно вырасти.

Осуществление механической промывки теплообменника газового котла

Чтобы промыть газовый котел путем механического промывания, необходима обязательная разборка всей отопительной системы для отсоединения загрязненной детали. Для этого нужны ручные и автоматизированные приспособления, можно воспользоваться также специальными установками для механического промывания. Разборка системы необходима для обеспечения прямого доступа к поверхности, которую следует очистить.

Проще всего при механической очистке после разборки системы убрать налет с внутренней поверхности с помощью специального скребка или щетки. Если детали очень загрязнены, их можно положить на некоторое время в кислотную промывку, что поможет удалить самый мелкий и тонкий налет.

Схема подключения котлов с целью снижения интенсивности загрязнений.

Механическая очистка — достаточно затратный способ, так как связан с разборкой системы, но, с другой стороны, благодаря промывке можно исключить замену оборудования и его капитальный ремонт в случае высокого процента налета и накипи. Необходимо соблюдение техники безопасности при осуществлении промывания теплообменника своими руками.

Например, прежде чем включить газовый котел, промыв его химическим реагентом, необходимо несколько раз пропустить через него чистую воду, чтобы удалить весь кислотный остаток, иначе это может разрушить теплообменник и потребуется ремонт всей системы в целом. Используют также гидродинамическую промывку газовых котлов. По данной методике механическое удаление налета и накипи осуществляется воздействием водных струй с высоким давлением. Это один из самых эффективных методов промывки, так как при его использовании нет опасности повреждения системы, а налет удаляется с любых видов и типов газовых котлов.

Для того чтобы промыть газовый котел, необходимо полностью отключить систему отопления. Чтобы упростить процедуру, нужно установить специальную запорную арматуру во время монтажа отопительной системы. Для этого можно воспользоваться задвижками или кранами на обратных или подающих трубопроводах. К ним будут подключены шланги от промывочного устройства. Если возможности подключения шлангов нет, следует выполнить работы по организации узлов промывки. Эти работы могут стать причиной дополнительных расходов.

Source: teplosten24.ru

Промывка пластинчатых теплообменников

Способ очистки может быть химическим или механическим. В зависимости от степени загрязнения агрегата, выбирается соответствующий способ.

Химическая промывка и этапы ее проведения

Способ применяется только при незначительной степени загрязнения ПТО. В остальных случаях используют механический способ.

Порядок проведения работ:

1. При помощи насосного оборудования внутрь системы вводится химический состав, который разрушает налет.

2. Оборудование работает 30–40 минут (по инструкции), в этот период химическая масса циркулирует по системе, расщепляя отложения.

3.  ПТО промывается прохладной чистой водой. Вода вводится в систему также при помощи насоса и некоторое время циркулирует внутри для устранения химических остатков.

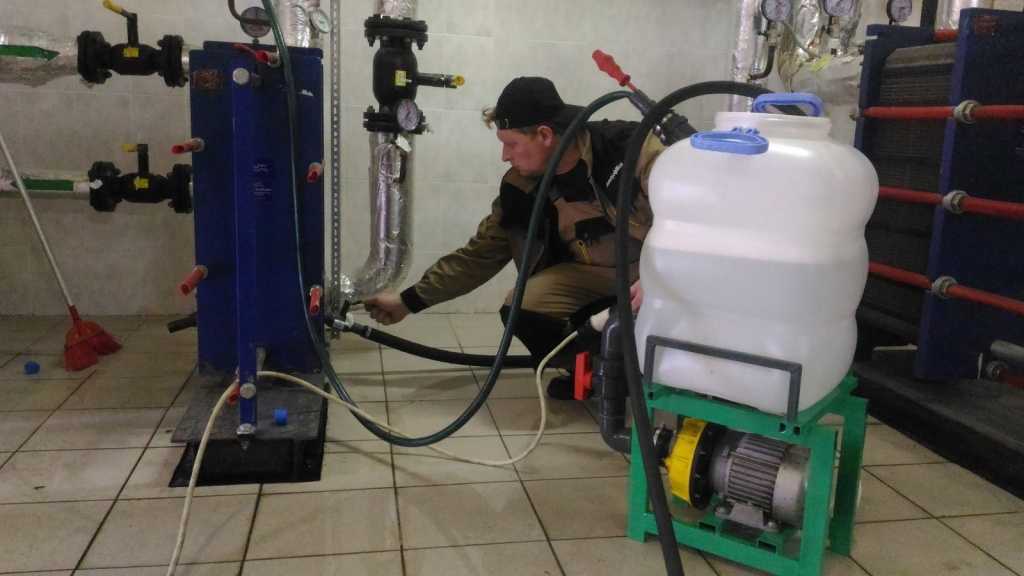

Химическая чистка ПТО

Все действия повторяются до тех пор, пока вода на сливе не будет чистой. Затем необходимо проверить исправность оборудования — измерить давление в системе, осмотреть ПТО на предмет целостности.

Механическая промывка и этапы ее проведения

Механическая очистка помогает справиться с сильными загрязнениями и солевыми отложениями на пластинах ПТО. Она проводится значительно реже, чем химическая. Этот способ занимает больше времени, так как предварительно необходима полная разборка оборудования. После этого комплект пластин помещают в специальную ванну с жидкостью для промывки. Под воздействием этой жидкости налет на пластинах растворяется.

Затем пластины промывают под сильным напором воды. При помощи гидродинамической чистки все отложения на деталях ПТО удаляются. Таким образом предотвращается развитие аварийных ситуаций.

Механическая чистка имеет два главных преимущества:

• Возможно визуально оценить чистоту пластин после проведения всех этапов промывки

• В процессе механической чистки удаляются даже самые сильные загрязнения

Из недостатков этого способа отмечается длительность проведения работ, так как на разборку и сборку оборудования может потребоваться значительное время.

Также в процессе потребуется применить специальное оборудование для промывки пластин.

Разборка теплообменника для механической очистки

Инструкция по проведению безразборной промывки

Этот метод очистки проводится с использованием специального насоса для промывки теплообменников и химических реагентов, которые способны растворять налет и грязевые отложения.

Как можно промыть пластинчатый теплообменник безразборным методом:

1. Подготовить жидкость для промывки и насос для циркуляции раствора внутри ПТО.

2. При помощи насоса промывочный раствор вводится внутрь и за счёт сильного давления начинает циркулировать по системе. Таким образом с пластин расщепляются отложения солей и грязевой налет.

3. После химической обработки в обязательном порядке устраняются остатки реагента при помощи чистой воды. Удаление остатков химических компонентов можно провести при помощи нейтрализатора.

Проточной водой оборудование промывается на протяжении 5–7 минут. Цикл всех действий повторяется до тех пор, пока выходящая из теплообменника вода не будет чистой. После этого устройство проверяется на герметичность, проводится опрессовка и только потом допускается к полноценной работе.

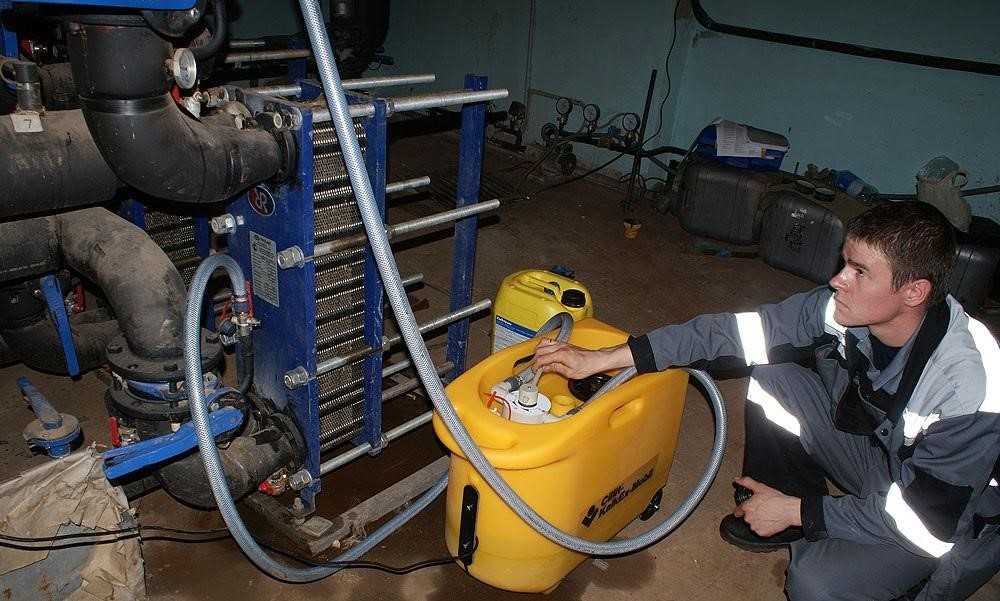

Безразборная промывка

Жидкости для промывки теплообменников

В заключение рассмотрим вопрос, чем промыть теплообменник газового котла

Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность

Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

Возможно, вам будет интересно узнать

Как промыть батареи отопления

Наталья, в зависимости от конструкции котла, надо проделать следующие операции: 1. При помощи длинной отвертки снять переднюю крышку агрегата, защитный кожух и отражатели камеры сгорания. 2. Отсоединить мешающие провода датчиков протока, температуры и т. д. а также напорные трубопроводы (чтобы не забыть, как они подключаются, можно сфотографировать внутреннее наполнение агрегата). 3. Снять вентилятор и отражатель отработанных газов. 4. Сам пластинчатый теплообменник похож на радиатор автомобильной печки и крепится на защелках. 5. При снятии прибора избегайте резких движений и механического воздействия – повредить теплообменник очень легко. 6. При отсоединении от радиатора медных трубок обязательно вторым ключом придерживайте гайки, расположенные у основания прибора, иначе можно повредить выходные патрубки устройства. После чистки теплообменника, его устанавливают в обратном порядке.

11 Декабрь 2015

Очистка нужна в следующих случаях: 1. Расчетные показатели прибора существенно отличаются от заявленных в паспорте — еплообменник потребляет больше теплоэнергии, но при этом работает с меньшей эффективностью. 2. Подошел срок плановой замены резиновых уплотнений теплообменника. 3. На пластинах теплообменника образовался настолько плотный нарост грязи, накипи, окалины, что его возможно убрать лишь механически.

11 Декабрь 2015

Исходя из собственного опыта могу сказать: перед выбором способа промывки теплообменника необходимо учесть все его технические характеристики, проанализировать степень загрязненности, интенсивность работы, чтобы остановиться на варианте, который позволит максимально бережно привести теплообменник в порядок, не нанеся ущерб химическими реагентами ни пластинам, ни уплотнителям.

Больше информации по теме: http://all-for-teplo.ru

Основные ремонтные мероприятия теплообменников

В надлежащих условиях пластинчатый теплообменник редко выходит из строя в течение 10–15 лет эксплуатации.

Единственное, периодически необходимо:

• Проводить очистку налета, а также других различных отложений с пластин.

• Проверять уплотнительные прокладки.

Все ремонтные работы необходимо доверять специалистам, в том числе промыть агрегат, посмотреть уплотнения.

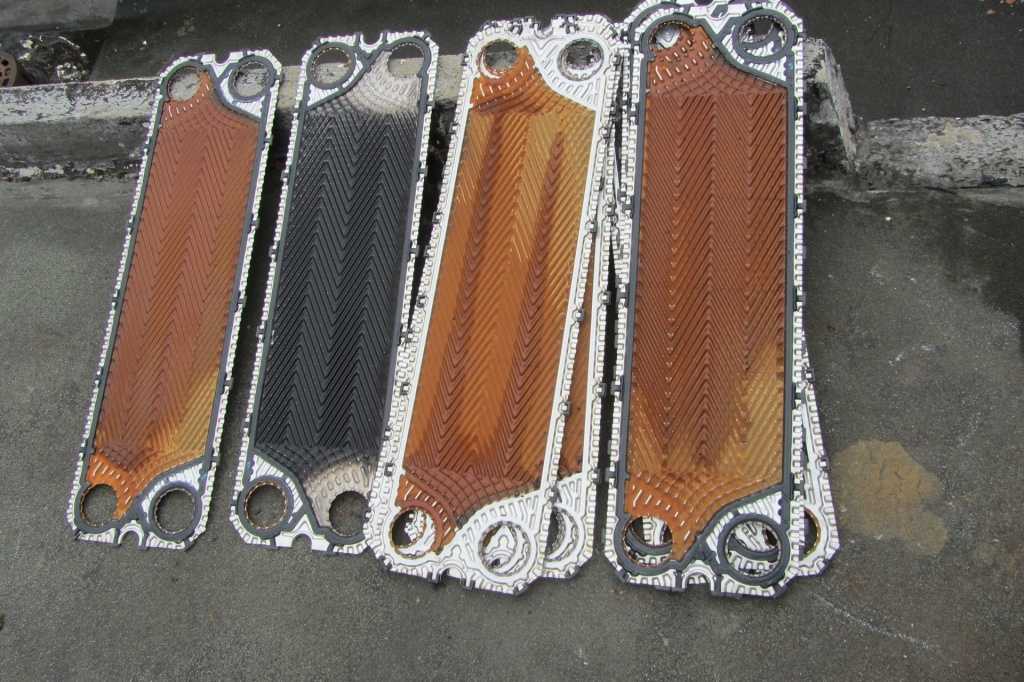

Налет на пластинах теплообменника

Контроль чистоты пластин

Промывка пластин возможна только в разборном теплообменнике и применяется в нескольких случаях:

• между пластинами появились различные отложения;

• образование плотного слоя накипи;

• снизился КПД устройства.

Если тепловая производительность в аппарате резко падает, необходимо очистить теплообменник от загрязнений.

Чистка проводится в два этапа:

• Промывка пластин при помощи высокого давления или щеток (металлическая щетина может повредить покрытие, поэтому предпочтение отдается натуральной).

• Замачивание пластин в моющем растворе.

Проводить чистку нужно один раз в 1–2 года в зависимости от степени загрязнения. Очистить можно как самостоятельно, так и в сервисном центре, который обслуживает оборудование.

Проверка уплотнительных прокладок

При появлении протечек пакета пластин требуется проверка уплотнений. Есть несколько причин неисправности:

• некачественный монтаж;

• механические повреждения;

• потеря эластичности или разложение материала;

• резкая смена давления.

В таком случае потребуется замена уплотнителей. Самостоятельно проводить ремонт не рекомендуется, так как работа требует точности, специальных знаний.

Поэтому при обнаружении неисправности, теплообменник необходимо передать специалистам сервисного центра.

Периодически нужно проверять состояние уплотнителей

О вреде накипи в теплообменнике

Нагрев водопроводной воды для системы горячего водоснабжения (ГВС) в двухконтурном газовом котле или в газовой колонке производится в проточном теплообменнике.

Известно, что при нагревании выше 54 оС происходит кристализация растворенных в воде солей химических элементов, в основном кальция и магния. Твердые кристаллы соли оседают на поверхностях нагрева теплообменника и образуют на них прочную корку.

Кроме солей жесткости, в состав отложений накипи попадают другие твердые частицы, которые содержатся в воде. Например, частицы ржавчины, окислы других металлов, песок, ил и пр.

Количество соли в воде определяет степень её жесткости. Различают воду жесткую, которая содержит много соли, и мягкую, с небольшим количеством соли.

Если источником водопроводной воды является река или другой природный водоем, то жесткость такой воды, как правило, небольшая. Вам повезло, вода в вашем доме мягкая.

Водопроводная вода из скважины обычно содержит больше солей жесткости. И чем глубже скважина, тем больше соли в воде.

Твердая корка из солей жесткости, ржавчины, песка, ила на поверхности нагрева теплообменника препятствует передаче тепла через его металлические стенки. Кроме того, отложения уменьшают просвет каналов теплообменника. В результате температура нагрева и напор горячей воды постепенно снижается, а стенки теплообменника перегреваются, что снижает срок его службы.

Внутреннее устройство двухконтурного газового котла на примере Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера). Вторичный теплообменник ГВС расположен в нижнем отсеке.

Двухконтурные газовые котлы чаще всего имеют два теплообменника. Один — первичный, в котором газом нагревается вода для отопления. Другой — вторичный теплообменник ГВС, в котором отопительная вода из первичного теплообменника нагревает воду из водопровода для ГВС.

Встречаются также двухконтурные котлы, в которых и вода для отопления и вода для ГВС нагреваются газом в одном комбинированном битермическом теплообменнике. Битермический теплообменник быстрее накапливает накипь, а чистить его от накипи труднее.

Газовая колонка имеет один теплообменник ГВС, в котором водопроводная вода сразу нагревается газом.

Регулярная очистка от накипи необходима только для теплообменника ГВС, в котором происходит постоянное накопление отложений солей жесткости.

В каналах теплообменников с отопительной водой накопление накипи происходит только при замене или добавлении в систему свежей воды. Происходит это достаточно редко и в малых объемах.

Если на входе в котел отопительной воды стоит фильтр, то в котел не попадает другая грязь из системы отопления и необходимости в чистке каналов теплоносителя котла может не быть за весь срок его службы. Очистка от накипи первичного теплообменника с той же периодичностью, что и теплообменника ГВС, не требуется. Однако «сервисмены» без должных оснований часто настаивают на чистке от накипи и первичного теплообменника, заодно, на всякий случай. Естественно, берут за это плату.

Вторичный пластинчатый теплообменник ГВС двухконтурного газового котла. Два отверстия служат для циркуляции через теплообменник отопительной воды. Через другие два — входит холодная и выходит нагретая вода ГВС. Требуется регулярная очистка от накипи внутри.

Теплообменник битермический двухконтурного газового котла. Справа патрубки для отопительной воды. Слева — патрубки для воды регулярная очистка от накипи внутри и от сажи снаружи.

Лучшие ответы

Wonderful Life:

классически, от композиции осадков накипи и ржавчины в котлах используется высокотоксичная ортофосфорная кислота, поэтому целесообразнее попробовать почистить котел средствами от накипи, типа антинакипин, лимонная кислота, весь объем котла должен быть залит в соответствующей концетрации растворителя накипи и выдержан не менее 1 суток срок службы АГВ составляет не более 14 лет, обычно до такого возраста работы они не доживают и протекают, так-что делайте выводы

антон сергеич:

серной кислотой

коля белоусов:

разобрать и несильно постучать по трубе пропуская воду с о шланга накипь дожна отвалиться вход сверлом освежи но только всё без фанатизма может кто ультразвуком чистит неподалёку в котельной спроси вариант+++

Дед Ау:

закрой систему включи насос на циркуляцию в котле, добавь лимонной кислоты 1ст ложку на литр воды разогрей котел до 90с и выключив дай постоять часа 2 потом слей желательно процедуру повторить

Почему нужна регулярная очистка теплообменников

Теплообменники передают тепло от нагреваемых теплоносителем пластин к вторичной жидкости. Пластины сделаны из материалов, устойчивых к коррозии.

При использовании неподходящей воды поверхность пластин повреждается и покрывается характерным налетом. Чем дольше будет использоваться некачественная жидкость, тем хуже это для теплообменника. Если долго не промывать оборудование, КПД нагрева будет хуже, производительность теплообменника значительно снизится. Это влечет денежные траты на ремонт. Своевременная промывка системы поможет агрегату работать без сбоев.

Причины выхода теплообменников из строя

Устройство выходит из строя по следующим причинам:

• Образование накипи на пластинах.

• Трещины на металле.

• Выход из строя прокладок.

На некорректную работу устройства влияет плохая вода для нагрева, из-за нее на поверхности деталей образуются отложения, которые не дают системе работать нормально.

Использование насоса

Промывка пластинчатых теплообменников повышает продуктивность работы оборудования. Она позволяет очистить детали от налета и накипи, предотвратить развитие аварийных ситуаций. Если не проводить очистку устройства, это приведет к скоплению грязи на его пластинах. Чем сложнее ситуация, тем дороже будет ремонт. Если промывка не осуществлялась давно, теплообменник может выйти из строя.

Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел :

• первым делом демонтируется горелочное устройство;
• от газового клапана требуется отсоединить все провода;
• из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
• отсоединяется патрубок подачи топлива;
• откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

Последствия засорения теплообменника

Теплообменник газового котла представляет собой изогнутую трубу из металла или чугуна. Он нагревается от пламени газовой горелки, а затем передает тепло жидкому теплоносителю, который движется по всей отопительной системе. Если теплообменник чистый, то он эффективно отдает тепло. Когда в нем накапливаются соляные отложения, то его теплопроводность снижается. Тогда газовому котлу приходится дольше нагревать теплоноситель, что влечет за собой повышение расхода топлива и электричества.

При сильном загрязнении элемента для поддержания нужной температуры ему необходимо долго находиться в максимально нагретом состоянии – это приводит к перегреву теплообменника и выходу его из строя.

Отложения и накипь также препятствуют продвижению теплоносителя по контуру. В результате повышается нагрузка на циркуляционный насос.

Таким образом, загрязненный теплообменник грозит выходом из строя не только самого элемента, а и других важных узлов агрегата. Чтобы предотвратить поломку, следует регулярно осуществлять чистку котла.

…Обратите внимание! У двухконтурных моделей чаще выходит из строя вторичный теплообменник, который работает на нагрев горячей воды

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

ПТО и необходимость в регулярной его очистке

Так как ПТО является эффективным и не затратным нагревательным оборудованием, он имеет широкое использование современными предприятиями. Не большие вложения в эксплуатацию оборудования, большая эффективность от использования осуществляются именно благодаря промывке пластинчатых теплообменников. Теплообменники других видов требуют более частой очистки, в отличие от ПТО.

Отсутствие промывки пластинчатых теплообменников чревато следующими последствиями:

• Теряется эффективность в функционировании оборудования;
• Загрязнитель меняет тепловую проводимость пластин;
• Увеличивается вероятность возникновения аварийной ситуации.

Пластины изготавливаются из тонких металлов, что позволяет добиться максимальной тепловой отдачи. Отсутствие очистки, в свою очередь, этот показатель занижает, осадки, и отсутствие чистки приводит к проведению работ по ремонту оборудования. Не осуществление промывки пластинчатых теплообменников понижают эффективность работы прибора, и затраты на поддержку нужного тепла увеличиваются. Промывка (очистка) необходима для устранения накопившейся грязи, которая негативно сказывается на выполнении задач ПТО.

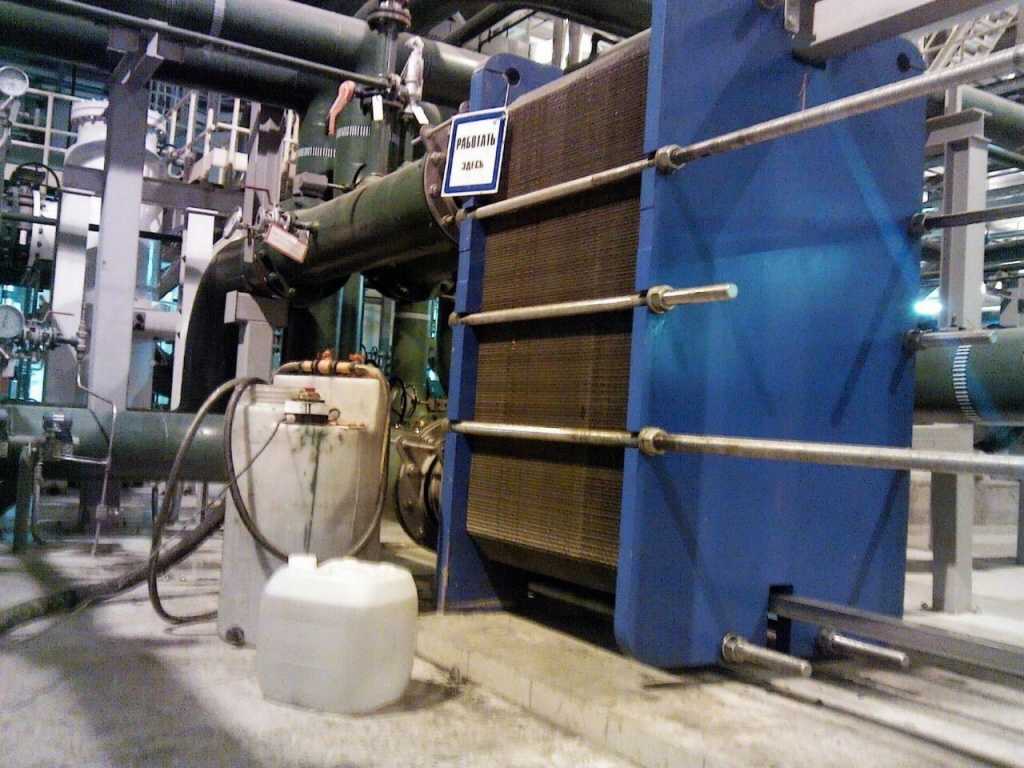

Рис. 2 Потребность в химической очистке без разборки

Так же, не очистив (промыв) прибор вовремя, со временем выльется в аварийную ситуацию, на устранение которой потребуются финансовые затраты, проведение ремонта специалистами. Своевременное осуществление промывки пластинчатых теплообменников способствует поддержанию эффективности системной работы на высоком уровне, экономит денежные средства, которые не пойдут на ремонт пластинчатых теплообменников.
