Как сделать электрокотел своими руками

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

  1. Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
  2. В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

Надежные электрические котлы для отопления дома на 220 вольт

При подготовке рейтинга наилучших бытовых электрокотлов 220, учитывалось немалое количество разнообразных факторов — компания, мощность, возможность одновременной подачи тепла на отопление и ГВС, высоко экономичность процесса получения энергии.

Среди лучших дешевых настенных котлов 220в выделяются:

  1. ЭВАН Warmos-IV-5. Бюджетный аппарат российского производства, с широким набором функциональных возможностей. Несмотря на свою низкую мощность 5 кВт, котел очень хорошо работает в системе «теплый пол», а функция «антизамерзание» делает его незаменимым для частных домов площадью до 60 м2, которые можно нагреть незадолго до приезда жильцов. По состоянию на 01.11.2019, цена агрегата — 15520 руб.
  2. РусНИТ 209К котлы электрические российского производства, с конструкций хорошо адаптированной к сельским условиям проживания. Котел со 100 % автоматизацией технологического процесса, плавной регулировкой температуры греющей воды в интервале от 40 C до 80 C, способен качественно и быстро нагреть площадь помещения до 100 м2. По состоянию на 01.11.2019, цена агрегата — 12890 руб.
  3. Thermotrust ST 9 лучшая цена шведского бренда с полной сборкой в России. Модель мощностью 9 кВт рассчитана на подключение к бытовой электросети 220 В, работает с КПД выше 93.0 %. Вопреки своей бюджетной цене генератор оборудован блоковыми нержавеющими ТЭНами. По состоянию на 01.11.2019, цена агрегата — 11814 руб.

Лучшие настенные электрокотлы по критерию «цена — качество»

  1. Protherm скат 9 кr 13 относится к новинкам 2019 года. Словацкий аппарат с мягким стартом и полной автоматикой безопасности технологического процесса. Широкая линейка мощностей от 6 до 28 кВт, что дает возможность создать различную систему обогрева индивидуального дома либо квартиры, используя их в качестве основного или резервного источника теплоснабжения. К ним, возможно, подключить различные компоненты для управления, накопления и обмена информацией — электронные термодатчики, программаторы, электромагнитные клапаны и устройства для использования дифтарифного счетчика, чтобы использовать дешевую электроэнергию в ночное время суток. По состоянию на 01.11.2019, цена агрегата — 32340 руб.

  2. Vaillanteloblockve 9- очень стильный теплогенератор из Германии. Все управление производится одной кнопкой, а информация поступает на двухсегментный монитор. Непосредственно под глянцевым защитным кожухом скрыт мощный потенциал — теплопроизводительность — 9 кВт. По состоянию на 01.11.2019, цена агрегата — 37709 руб.
  3. STOUT SEB-0001-000018. Эти котлы российского производителя обеспечивают лучшее соотношение цены и функционала, способны обогреть дом до 200 м2. Именно благодаря интегрированному синоптическому терморегулятору, возможно, оптимизировать температурный режим, тем самым уменьшив удельные расходы на потребление электрической энергии. По состоянию на 01.11.2019, цена агрегата — 34900 руб.

Рынок электрокотлов медленно, но все наращивает свои обороты

До настоящего времени потребители осторожно относятся к такому выбору. К тому же ходит много слухов, что аппараты дорогостоящие и часто ломаются. Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади

Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади.

Делаем своими руками

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты

  1. Угловая шлифовальная машина или болгарка.
  2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
  3. Шлифовальная машинка.
  4. Мультиметр.
  5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
  6. Переходники, которые нужны для подключения конструкции к отопительной системе.
  7. Тэны (лучше всего приобрести 2 штуки).
  8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

  • одноконтурные;
  • двухконтурные;
  • индукционные;
  • настенные;
  • напольные;
  • электродные;
  • тэновые;

Инструкция по изготовлению:

На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.

Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя

Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака

Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.

К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.

Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.

Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

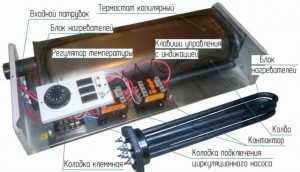

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

  • быстрый нагрев;
  • способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
  • практически неисчерпаемый ресурс (нечему ломаться);
  • цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
  • при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

  • несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
  • по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут .

А в этой теме http://microklimat.pro/otopitelnoe-oborudovanie/kotly/elektricheskij-dvuxkonturnyj.html вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

  • имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
  • не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

  1. Требовательны к составу теплоносителя.
  2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

Котлы данного типа требуют регулярного обслуживания: сравнительно часто приходится менять постепенно растворяющиеся электроды.

Плюсы и минусы

Несмотря на то, что такие котлы появились относительно недавно, информации по их использованию достаточно. Кроме простоты конструкции, ионные котлы обладают и другими плюсами:

  • КПД достигает рекордных 99%, другие системы имеют меньший коэффициент в силу особенностей своего устройства;
  • Экономичнее других нагревательных устройств на 15–20% при аналогичной выделяемой мощности;
  • Не зависит от перепадов напряжения, будет греть даже при сильном его падении, но с меньшей эффективностью;
  • Не боятся утечки жидкости, при включении «на сухую» перегрева не произойдёт из-за невозможности процесса нагрева без электролита;
  • Бесшумность работы;
  • Компактные размеры устройства.

К сожалению, недостатки у ионных котлов тоже есть:

  • Система отопления склонна к накоплению статического электричества и поражению электрическим током, поэтому качественное заземление обязательно;
  • Теплоноситель должен иметь определённые показатели сопротивления, простая вода из крана не подходит;
  • Необходимость установки электронного блока управления и термодатчиков для контроля за постоянной температурой;
  • Потребление электроэнергии и стоимость 1 ккал выше, чем у твердотопливных или газовых котлов;
  • Потребуется использовать специальные радиаторы отопления.

Как сделать своими руками

Для изготовления самодельного котла с трубчатым электро нагревателем необходимо приобрести его основной элемент-ТЭН, продающийся в магазинах запчастей для бройлеров. Затем подбирается подходящий для свободного размещения нагревательного элемента кусок трубы. У нижнего и верхнего концов сбоку привариваются патрубки для входа и выхода теплоносителя. Один торец наглухо заваривается, к другому приваривается металлическая пластина с расположенной по центру гайкой. В гайку вкручивается ТЭН — и котел готов! Нагревательный элемент через заземленную розетку подключается к электрической сети, через патрубки котел присоединяется к трубопроводной системе отопления.

Важно! Нельзя включать ТЭНовый котел при отсутствии в нем теплоносителя, это приводит к немедленному перегоранию нагревательных стоит учесть

Корпусом индукционного котла служит полуметровый кусок полипропиленовой трубы. Ее торцы закрываются сеткой, внутрь засыпается рубленая металлическая проволока, нагревающаяся вихревыми токами. На внешнюю поверхность трубы наматывается девяносто витков провода. Выводы изготовленной таким образом катушки подключаются к инвертору от сварочного аппарата. Остается установить штуцеры для монтажа в трубопроводную сеть – и работа сделана!

Справка. Индукционные котлы эффективны в работе, так как теплоноситель циркулирует по трубе, являющейся нагревательным элементом. Воздействие вихревых токов препятствует образованию накипи на ее стенках. Для изготовления электродного котла один конец трубы подходящего диаметра закрывается наглухо, в другой устанавливается заглушка с электродами. Сбоку около торцов привариваются штуцеры для подсоединения к трубопроводной системе отопления. Электроды подключаются к сети и прогревают рабочую жидкость.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

  • Безопасность;
  • Высокий КПД;
  • В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
  • В индукционных котлах практически не образуется накипь.

Недостатки:

  • Стоимость индукционных котлов довольно высока;
  • В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации. Рекомендации.
Из чего состоит котел.

Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.

Принцип работы.

Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода.

Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.

Нарезаем трубу.

Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем.

В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.

Схема емкости.

Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору.

Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.

Прорезаем соединительные отверстия.

Соединительные отверстия должны находиться четко напротив друг друга.

В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.

Нумерация труб.

Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно.

Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.

Собираем емкость.

Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной.

Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.

Закрываем торец емкости.

Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон.

Привариваем как обычно, сначала прихватываем, потом обвариваем.

Привариваем патрубки.

С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки.

Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.

Монтируем направляющие.

Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.

Покраска.

По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Овощерезка из бочки

Как сделать измельчитель корнеплодов своими руками из бака или бочки:

  1. Если рабочая емкость сваривается самостоятельно, то лучше использовать сталь, толщиной в 1,5 мм,
  2. Жесткость стенкам придают отбортовкой краев резиновыми трубками,
  3. Днище делают из листа стали в 5-6 мм,
  4. В центре дна просверливается отверстие для установки мотора. Для данной модели подойдет обычный однофазный двигатель,
  5. В нижней части бочки выпиливают выгрузное отверстие, под которое ставится лоток или ящик,
  6. Корпус устанавливают на четыре ножки из отреза труб или уголка,
  7. Внутри рабочей емкости устанавливают два ножа,
  8. Верхний нож делают обоюдоострым с отогнутыми вниз краями,
  9. Нижний нож изготавливают в форме пропеллера с одним режущим краем,
  10. Вал соединяют с двигателем при помощи цепного привода.
  11. Размеры самодельной бочки зависят от толщины используемой стали. Если использовать лист в 1,5 мм, то максимальная высота стенки не должна превышать 60 см.

Ножи для дробилки изготавливают из полотна ручной пилы — размер должен быть на сантиметр меньше диаметра рабочей камеры.

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Электрокотел для теплого пола: самостоятельная сборка и подключение

Электрокотел для теплого водяного пола является самым востребованным устройством для обогрева частных домов и коммерческих построек, не имеющих доступа к центральному отоплению. Он не выделяет во время эксплуатации в атмосферу вредных веществ, работает бесшумно и не становится причиной пожаров. Простота в монтаже, отсутствие необходимости устройства дымохода либо помещения для котельной – основные преимущества аппаратов.

электрокотлов для теплого пола

Производители предлагают широкий выбор изделий, подходящих для помещений с разной квадратурой.

Надежными аппаратами с длительным сроком службы являются:

  • РусНИТ (Россия);
  • Dacon (Чехия);
  • Protherm и Eleko (Словакия);
  • Ferroli (Италия);
  • Viesmann (Германия).

Российские изделия имеют мощность до 100 кВт. Несмотря на низкую стоимость, они соответствуют всем требованиям ГОСТа и обладают отличными характеристиками. Словацкая Protherm (от 9 до 24 кВт) и чешский Dakon (4 – 60 кВт) предлагает широкий ассортимент моделей, цена которых на 20% выше отечественных аналогов. Стандартная комплектация импортных электрических котлов для теплого пола подразумевает наличие многоступенчатых насосов и датчики давления теплоносителя. Существуют модели с предохранительными клапанами и расширительным баком встроенного типа.

Для ценителей знаменитого немецкого качества идеальным решением будет продукция компании Viesmann. Это самые дорогостоящие, но и самые лучшие представители рассматриваемых устройств.

Если вы уверенны в своих инженерных способностях и не хотите тратить много денег, то существует способ обустроить теплый пол водяной от электрического котла в доме своими руками.

Самостоятельное изготовление дает несколько плюсов:

  • Низкая стоимость расходных материалов;
  • Поэтапная сборка – самый удобный вариант теплого пола от электрического котла, который можно постепенно оснащать дополнительной автоматикой для повышения удобства и производительности.

По сравнению с аналогичными по техническим показателям изделиями бюджетных серий   заводского производства, самодельные варианты часто оказываются более надежным.

Схема отопления теплыми полами электрокотлом

Автоматические блоки состоят из пускового реле, приводящегося в действие с помощью терморегулятора. Продаются они в любом специализированном магазине.

Котел для теплого пола своими руками мощностью до 7 кВт можно подключать по однофазной схеме. Для большей мощности подключаются три фазы. Для этого необходимо официально уведомить Энергосбыт.

От вводно-распределительного устройства к агрегату прокладывается отдельный кабель, подключается который только через автоматический выключатель и УЗО.

Последовательность работ по изготовлению и монтаж

Существует два основных вида самодельных электрокотлов для теплого пола:

  1. ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
  2. Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.

Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.

Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.

Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.

Список необходимых инструментов и стадии работ по монтажу

Итак, для качественного выполнения монтажа вам понадобятся:

  • метизы для крепежа котла на стену и монтажная планка;
  • схема верной установки электрокотла;
  • дрель для отверстий под крепление;
  • трубы, фланцы и муфты, отвечающие расчетным показателям;
  • кабель с необходимым сечением;
  • инструкция к устройству, которое вы собираетесь монтировать.

Собрав все необходимые инструменты, можно приступать к выполнению монтажа.

Сначала убедитесь в том, что материал стены может выдержать массу котла. Место подбирается так, чтобы оставалось некоторое пространство сбоку и сверху устройства. Это необходимо для обеспечения дальнейшего доступа к прибору при необходимости проведения работ по починке.

Обычно необходимое расстояние прописывают в инструкции, прилагаемой к котлу отопления. Оборудование, в свою очередь, должно быть размещено на стене без каких-либо перекосов, что очень легко проверить, используя строительный уровень.

Обязательное требование – это материал, из которого выполняется стена. Он должен быть негорючим. Для верного расположения прибора применяют специальную монтажную планку. Абсолютно все трубопроводы, подключенные к нему, должны рассчитываться исходя из особенностей насоса.

Особых сложностей в процессе монтажа возникнуть не должно

Тем не менее обратите внимание на возможные нюансы. К примеру, приборы, имеющие невысокую мощность, могут функционировать от 220 В, но для более мощных аналогов необходимо подключение к трехфазной сети

Очень важно верно выполнить расчет сечения кабеля. Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины

После монтажа котла к нему подключают трубопроводы.

Какой вид отопления электричеством лучший

Какими должны быть приборы уличного освещения

Выбор наиболее экономичного электроотопления зависит от назначения, площади обогреваемого помещения:

  • В качестве электрообогрева для дома, коттеджа, площадью 100 м кв., используют водяную систему электроотопления;
  • Для обогрева квартир в высотных домах применяют более удобные и экономичные приборы воздушного отопления;
  • Для обогрева небольших жилых помещений, площадью до 10-15 м кв., используют систему теплый пол.

Конкретно целесообразность применения того или иного отопительного оборудования рассчитывается для каждого частного случая отдельно.

ТЭНовый котел своими руками

Отличия между ТЭНовым и индукционным

Для электрического котла отопления ТЭН является основным элементом. Без него невозможно преобразование электрической энергии в тепловую. Нагревательный элемент помещается в корпус и подключается к регуляторам, датчикам, платам управления и другим дополнительным узлам, призванным облегчить эксплуатацию оборудования.

При наличии в доме системы с трубопроводом, имеющим толстые стенки, ТЭН можно установить непосредственно в него. Труба будет выполнять роль корпуса. Такая конструкция имеет ряд недостатков, но она имеет право на существование. Очень часто ТЭН устанавливается в систему отопления в качестве аварийного источника тепловой энергии. В случае, если основной котел по какой-либо причине перестает работать, можно просто подключить ТЭН, который будет нагревать теплоноситель. В зависимости от конкретной ситуации, ТЭН может нагревать воду до минимальной температуры, чтобы не допустить лишь размораживания системы либо он может работать в полную мощность, обеспечивая теплом весь дом.

Еще одна распространенная конструкция – вариант со съемной трубой. В целом, она похожа на предыдущий вариант, но позволяет быстро снять и заменить ТЭН в случае его выхода из строя, необходимости ремонта и т. д. В изготовлении такая конструкция сложнее, но по сравнению с предыдущей она универсальна.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
