Гост, снип и прочие страшные документы: какое давление должно быть в системе отопления многоквартирного дома?

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Перепад давления: основные причины

Если давление «скачет» даже по прошествии нескольких недель с начала отопительного сезона, стоит внимательней присмотреться к возможным проблемным местам. Самыми распространёнными причинами перепадов считаются:

Утечки. Чаще случаются в местах резьбовых соединений из-за малого количества уплотнителя. В полипропиленовых трубопроводах — нарушение сварочной технологии.

Внимание! Трубы из полипропилена обязательно сваривают с помощью муфты во избежание утечек

• Выделение воздуха из теплоносителя. Когда система запускается на регулярный отопительный сезон — она проходит адаптацию. Какое-то время давление неизменно будет падать из-за воздуха, растворенного в воде. Удалять его рекомендуют подпиткой системы, повышая давление до норматива. Когда весь воздух выйдет, перепады исчезнут.
• Новые алюминиевые радиаторы. В контакте с водой в них происходит окисление: вода распадается на кислород и водород. Кислород образует окисную плёнку на алюминии, а водород улетучивается через воздухоотвод. Такая реакция закончится лишь тогда, когда вся площадь радиаторов будет окислена. Тогда добавляют недостающую воду в систему.

Фото 3. Алюминиевые радиаторы отопления. При их установке может повыситься давление в отопительной системе.

Хронические перепады давления могут происходить и по другим причинам. Лучше всего, если их диагностирует инженер-специалист и проверит исправность манометров, воздухоотвода, предохранителей.

Важно! На случай скачков давления или закипания предохранительные клапаны стоит подключить к канализации

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос — котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

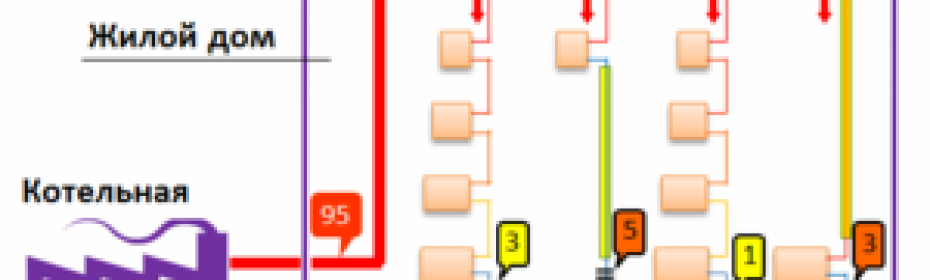

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Конструкция

Группа безопасности включает в себя латунный никелированный (бронзовый, чугунный или из оцинкованной стали) корпус, на котором установлены устройства, обеспечивающие стабильное функционирование и безопасность работы системы отопления:

1. Предохранительный сбросной клапан. Является одним из основных элементов группы безопасности, т.к. именно он в случае аварийной ситуации не позволит давлению в системе превысить заданное значение и повредить отдельные элементы системы отопления. Как правило, для систем отопления частных домов порог срабатывания сбросного клапана составляет 3 атмосферы;
2. Автоматический воздухоотводчик. Позволяет в автоматическом режиме, без вмешательства человека, удалять воздух из системы отопления. Все что необходимо сделать для начала работы воздухоотводчика это открутить запирающий колпачок на несколько оборотов. Как правило, производители поставляют воздухоотводчики с закрученными колпачками, что позволяет избежать попадания грязи внутрь устройства. Автоматические воздухоотводчики чувствительны к загрязнениям, в том числе к чистоте теплоносителя. В случае, если система не оснащена устройствами очистки теплоносителя, воздухоотводящее отверстие может часто забиваться разнообразными загрязнениями (ржавчина, песок, окалина, накипь и т.д.);
3. Манометр. Показывает давление в системе отопления.

Стандартная компоновка группы безопасности для котла.

Примечание! В качестве теплоизоляции для корпуса группы безопасности часто применяется упаковка самой группы, выполненная из пенопласта или вспененного полиуретана/полипропилена.

Некоторые производители оснащают воздухоотводчик и манометр специальными отсечными устройствами, позволяющими быстро снимать приборы без слива теплоносителя из системы. При выкручивании воздухоотводчика или манометра отсечное устройство автоматически перекрывает поступление теплоносителя.

Группа безопасности для мембранного бака Watts GAG KAV.

Существуют группы безопасности для расширительного бака, которые отличаются от «обычных» тем, что имеют специальный корпус, предназначенный для настенного крепления расширительного бака. Помимо этого, они оснащаются арматурой, которая позволяет снимать бак для ремонта или замены без слива теплоносителя из отопительной системы (для этих целей также часто используются обычные шаровые краны).

Какое давление в системе следует считать оптимальным?

Таблица предельного давление в системе отопления.

При проектировании отопления давление теплоносителя в системе рассчитывают исходя из этажности здания, общей длины трубопроводов и количества радиаторов. Как правило, для частных домов и коттеджей оптимальные значения давления среды в отопительном контуре находятся в диапазоне от 1,5 до 2 атм.

Для многоквартирных домов высотой до пяти этажей, подключенных к системе центрального отопления, давление в сети поддерживают на уровне 2-4 атм. Для девяти- и десятиэтажных домов нормальным считается давление в 5-7 атм, а в более высоких постройках — в 7-10 атм. Максимальное давление регистрируется в теплотрассах, по которым теплоноситель транспортируется от котельных к потребителям. Здесь оно достигает 12 атм.

Для потребителей, расположенных на разной высоте и на различном расстоянии от котельной, напор в сети приходится корректировать. Для его понижения применяют регуляторы давления, для повышения — насосные станции. Следует, однако, учитывать, что неисправный регулятор может стать причиной повышения давления на отдельных участках системы. В некоторых случаях при падении температуры эти приборы могут полностью перекрывать запорную арматуру на подающем трубопроводе, идущем от котельной установки.

Во избежание подобных ситуаций настройки регуляторов корректируют таким образом, чтобы полное перекрытие клапанов было невозможно.

Какое давление должно быть в котле?

Давление когда система не подогревается – 1,0.

Давление когда котел греет воду в радиаторах – 1,2.

В инструкции к котлу сказано: “Для бесперебойной работы отопительной установки требуется давление воды 1,0 – 2,0 бар. Если система отопления распространяется на несколько этажей, то могут потребоваться большие значения уровня воды в установке.

У меня три этажа, 12 радиаторов.

Давление 1,0 бар – это нормально?

Это показания на самом котле

Это показания на самом котле

Сам котел высотой 80 см. Трубы подключаются внизу и проходят еще на 30 см ниже котла.

Т.е. от труб подачи и обратки до нижнего края самого верхнего радиатора 6 метров и 20 см.

Давление в баке измерять при отсутствии давления в системе отопления.

Может скажите почему и как надо?

Может скажите почему

• Правильный расчет расширительного бака согласно (1) :

+ Давление бака = Pυ ≥ HS (гидростатическая высота).

+ Давление при наполнении = Pυ + 0,3

В данной теме поправка на котел. ниже 0.8 котел вырубится.

+ Давление при наполнении = Pυ + 0,3

Давайте на пальцах поясню.

Если мы изначально накачаем давление в систему ниже статической высоты, то обеспечим себе подсос воздуха в самую закрытую систему.

По этой причине 1 бар + 0,2 (от завоздушивания) = 1,2 давление системы на холодную.

Приэтом воды в баке нет, а давление в баке +0,3 = 1.5 бара.

Мы включаем котел, вода начинает нагреваться, начинает расти давление и вот только сейчас начинает работать расширительный бак.

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

Интересное по теме:

• Группа безопасности в системе отопления
• Ремонт систем отопления
• Отопление теплицы своими руками
• Системы и проекты отопления теплиц

Оптимальный показатель

Давление в системе отопления в частном доме составляет 1,5-2 атмосферы – это норма. Если оно падает, эффективность обогрева начинает снижаться. При превышении оптимального показателя возможны аварии, грозящие затоплением жилища. Также возможно повреждение отопительного оборудования. Давайте посмотрим, из чего складываются показатели системы, изучим единицы измерения, а также разберёмся в причинах изменения давления в контуре.

Статическое давление в системе отопления зависит от высоты водяного столба – одна атмосфера на каждые 10 метров высоты. Аналогичным образом вычисляется примерное давление воды в морях и океанах у дна – делим глубину на 10 и получаем требуемую величину. Рабочее давление в системе отопления частного дома складывается из статического и динамического показателей. Динамическое же создаётся циркуляционным насосом и другими узлами – например, мембранным расширительным баком. В результате мы получаем итоговый показатель.

Открытая и закрытая система отопления

Если установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

• соединительная труба небольшого диаметра;
• устройство контроля уровня (поплавок), который открывает/закрывает кран подпитки при снижении количества теплоносителя ниже критической отметки (на рисунке ниже он работате по принципу сливного бачка унитаза);
• устройство выпуска воздуха (если бачок без крышки в нем нет необходимости);
• сливной шланг или контур для отведения излишков теплоносителя, если его уровень превышает максимальный.

Один из расширительных бачков открытого типа

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток – не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: «Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения»).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.
