Обвязка газового котла своими руками: схема

Достоинства и недостатки электрического котла

Электрические котлы обсуждают на многочисленных форумах в сети. Отталкиваясь от личного опыта, скажу, у нас тоже висит такой котел, и используем его более 5 лет. За это время были выявлены как положительные, так и отрицательные стороны подобного оборудования.

Плюсы электрического тепло генератора

Небольшие размеры и стильный дизайн дают возможность установить котел отопления в любом месте с доступом к электричеству.
Легкость монтажа с минимальными затратами.
Надежность и простота в работе, делают возможность управлять котлом без специальной подготовки.
Простота регулировки температур, а в некоторых моделях есть датчик температур. Это значительно сокращает затраты на электроэнергию.
В некоторых моделях есть возможность нагрева проточной воды (в смешанных видах), что дает возможность сэкономить и не устанавливать колонку. Тем более монтаж колонки требует специальных разрешений.
Электрическому тепло генератору не нужны дымоотводная труба, а для установки используются элементарные слесарные ключи.
Обслуживание и ремонт можно произвести своими руками.
КПД выше чему у газовых или моделей на жестком топливе.

Минусы электрического котла

Из собственного опыта: У нас стоит Чефардент Мари, это французская модель с проточной горячей водой. Система полностью электронная и «мозги» у него раз в год сносит, то от недостаточного напора воды, то от того, что отключили электричество. Наша семья уже не раз пожалела, что поставили такой тип котла. Но не стоит обобщать, возможно, это просто неудачная модель.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
Поддержание давления в системе на требуемом уровне (расширительный бак).
Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

Генератор тепла – котел.
Мембранный (расширительный) бак – экспансомат.
Регулятор давления.
Трубная магистраль.
Запорная арматура (краны, клапана).
Фильтр грубой очистки – «грязевик».
Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

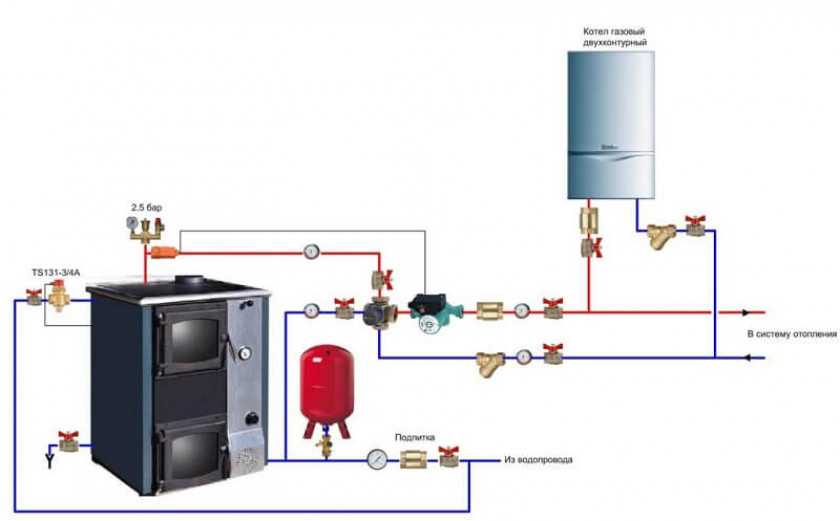

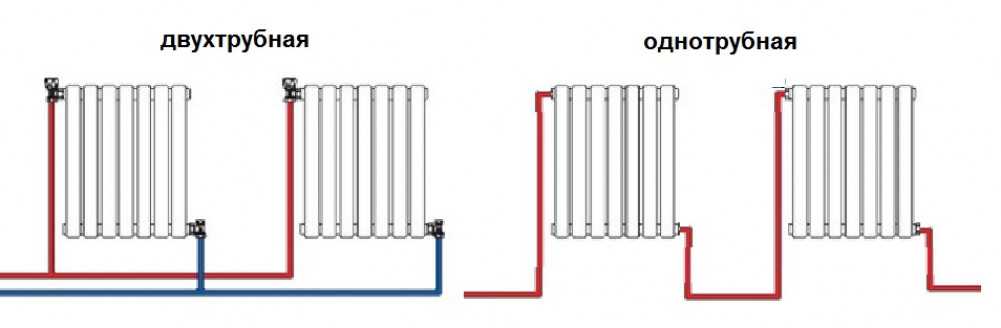

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Принудительная циркуляция

Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.

В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.

Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.

Для чего нужен байпас, вы можете узнать в этой статье

Что вы получаете, обращаясь к нам за услугами по обвязке твердотопливного котла?

Обращаясь в , вы получаете:

Комплексный подход – мы выберем твердотопливный котел подходящей мощности, произведем расчеты, спроектируем систему, поставим все необходимые материалы и оборудование по дилерским ценам, осуществим обвязку, проведем пусконаладочные работы
Гарантии качества – мы принимаем на сервисное обслуживание каждую введенную в эксплуатацию систему
Услуги послегарантийного срочного сервиса
Объективные расценки на все виды работ
Экономию времени
Удобные формы наличного/безналичного расчета

Мы не предлагаем вам стандартные схемы обвязки твердотопливных котлов, а в индивидуальном порядке проектируем их с нуля не только с учетом архитектурных особенностей объекта, но и с пожеланиями клиента.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

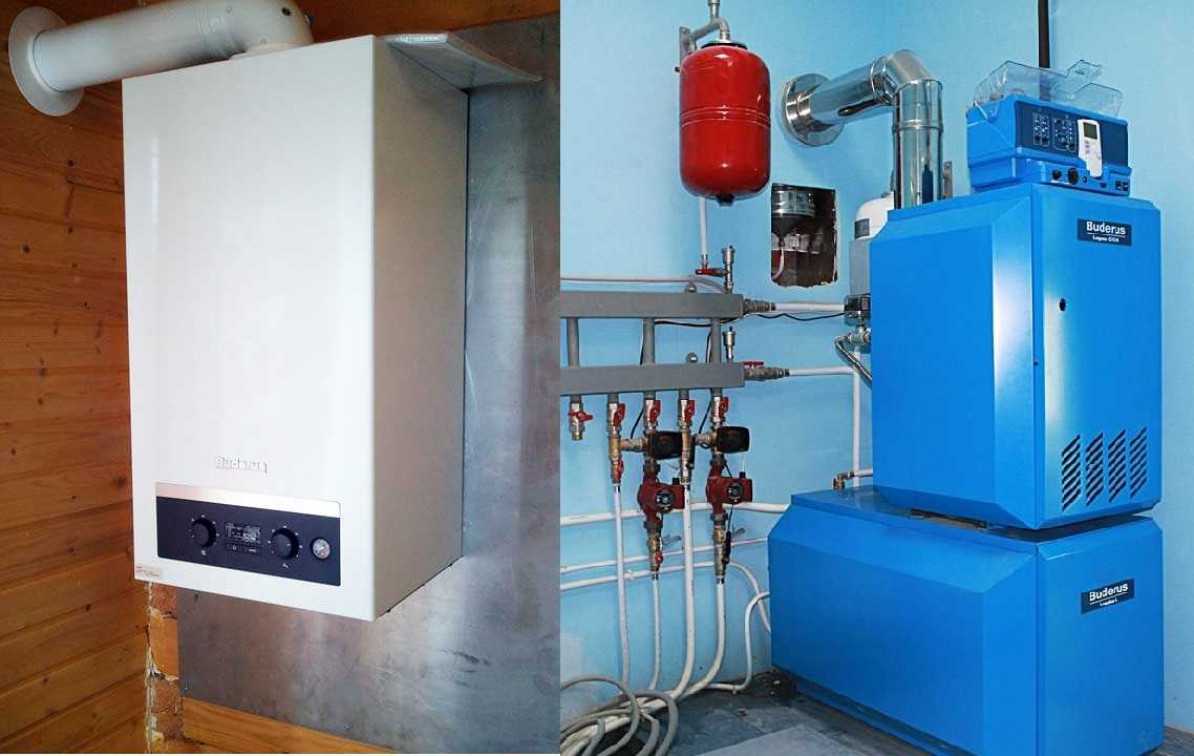

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

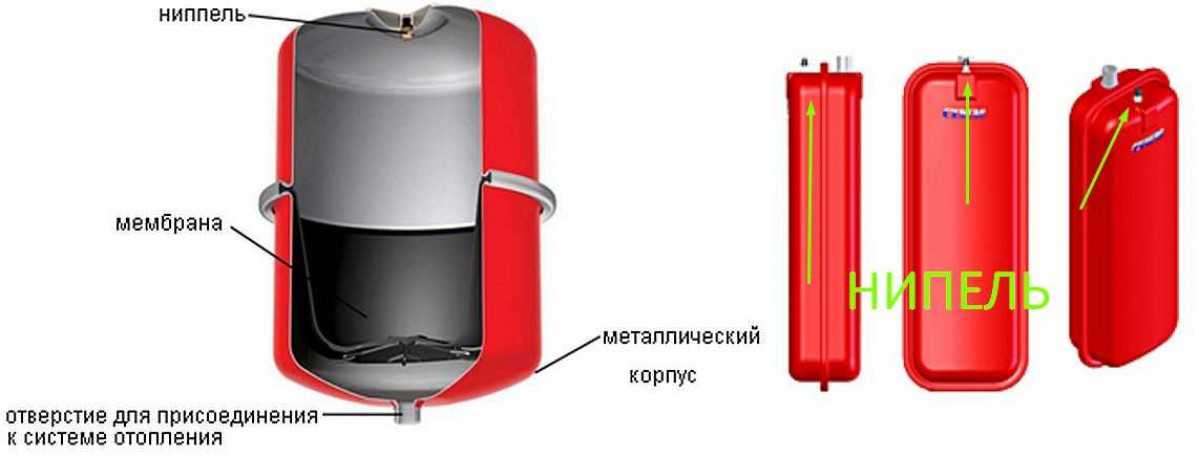

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

Возможность увеличить протяженность отопительных систем;
Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
Возможность спроектировать отопление любого уровня сложности;
Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

Покупка циркуляционного насоса влечет за собой дополнительные затраты;
Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Обвязка газового котла с бойлером косвенного нагрева

Для того, чтобы подсоединить бойлер косвенного нагрева к газовому котлу, его конструкцией предусмотрен температурный датчик, помещенный в бак.

Для того, чтобы бойлер функционировал вместе с отопительным агрегатом, который снабжен контуром горячей воды, применяется предохранительный клапан. При помощи его распределяется поток нагретого теплоносителя между основным контуром отопления и вспомогательным контуром горячего водоснабжения.

Управление трехходовым клапаном осуществляется по сигналам, которые поступают от термостата, вмонтированного в водонагреватель. Когда вода в бойлере охлаждается ниже заданной величины, термостат включает клапан, которые направляет поток теплоносителя из отопительного трубопровода в контур ГВС. Термостат осуществляет переключение клапана в первоначальное состояние при достижении температуры воды в баке выше указанного значения. При этом поток теплоносителя движется в отопительную магистраль. В теплое время года происходит перенаправление потока, а управление режимом горения котла. Когда температура воды в бойлере снижается, термостат при помощи трехходового клапана «зажигает» основную горелку устройства, а при ее повышении подача газа на горелку прекращается.

Подобная схема станет отличным вариантом для газовых котлов, которые снабжены циркуляционным насосом и автоматикой. В таких ситуациях управление клапаном может выполнять сам котел по команде, которую получает от терморегулятора водонагревателя.

Осуществляя подключение бойлера к одноконтурному котлу, используется схема с двумя циркуляционными насосами. Подобный способ подсоединения по сути может заменить и схему с трехходовым датчиком. Отличительной особенностью такого способа подключения является разделение потоков теплоносителя по разным трубопроводам с использованием насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед отопительным контуром, однако он достигается благодаря четко выстроенному алгоритму включения.

Поочередное включение центробежных насосов происходит по сигналам термостата, который располагается в баке.

Элементы схемы обвязки

Составляющие используются все или частично:

Расширительный бачок с мембраной. Задачей прибора является компенсирование увеличения жидкости в контуре закрытого типа при подогревании. Емкость делится на половины тонкой гибкой пленкой. Часть наполняется жидкостью, вторая — азотом, который защищает стенки от ржавчины. При возрастании количества воды газ сжимается, давление поднимается не сильно.
Предохранительный клапан. Сбрасывает часть теплоносителя при критическом показателе давления. Так устройство предотвращает разрыв трубопровода. Жидкость сливается через трубу дренирования. Когда предохранитель срабатывает регулярно, это указывает на то, что у бачка недостаточный размер.
Воздухоотводчик. Выбрасывает излишки воздушных масс, возникших после сливания. Иначе будут гидрошумы, нарушится водоворот при слабом напоре.
Манометр. Измеряет давление в оборудовании. Усовершенствованный вариант — термоманометр, отображающий еще и градус.
Открытый расширительный бак. Связывается вентилем с холодным водоснабжением для подпитывания контура.
Водонагреватель. Емкость с теплоизоляцией и теплообменником для получения горячей жидкости.
Циркуляционный насос. Дает ход теплоносителю. Устройства обладают мощностью 50-200 Вт. Ее можно регулировать, что позволяет ускорять или замедлять движение жидкости.
Гидравлическая стрелка. Емкость с патрубками, дающая возможность подключать сразу несколько трубопроводов. Связывает подачу и отдачу. Благодаря устройству подключаются контуры с различным градусом и скоростью теплоносителя, сводится к нулю их взаимосвязь.
Фильтр. Канализационная накопительная емкость с сеткой для фильтрации, задерживающей сор. Не дает загрязнениям проникнуть в трубопровод.
2-х, 3-х проходные термостатические смесители. Создают рециркуляцию жидкости, контур с наиболее низким температурным режимом, чем основной.

При подборе материала для трубопроводов необходимо делать акцент на теплоизоляционных характеристиках, сложности монтажа, стоимости. Обвязка двухконтурных котлов отопления полипропиленом наиболее популярна. Такие изделия имеют следующие плюсы:

Легкость монтажа. Сборка совершается паяльником. Благодаря этому на монтаж уходит от 1 до 7 дней (в зависимости от площади и особенностей помещения).
Устойчивость к сильному нагреванию. Трубы армированы стекловолокном, которое создает каркас, предотвращающий расширение материала под воздействием высокой температуры.
Низкая теплопроводность. Благодаря этому система несет минимальные теплопотери.
Неизменная скорость циркуляции теплоносителя весь эксплуатационный период. Этого удается достичь благодаря устойчивости сердцевины к отложению солей. Производители полипропиленовых магистралей заявляют, что минимальный срок службы составляет 20 лет.

Медные трубы имеют следующие преимущества:

Отличная теплоотдача. Материал прекрасно прогревается, не расходуя при этом много энергии.
Устойчивость к коррозии. Со временем медь покрывается тонким слоем окиси, но это никак не влияет на эксплуатацию.
Функционирование при замерзании. Медь пластичнее полипропилена или стали, поэтому ее не разрывает при холодной температуре. Она выдерживает нагрузки без утраты целостности.

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги

Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см

Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!. Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой

Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000 ).

2 Особенности монтажа

Монтаж твердотопливного котла с насосом может быть проведен только в закрытой системе. Принудительная циркуляция имеет следующие плюсы:

1. Помещение будет прогреваться равномерно, теплоноситель двигается с высокой скоростью.
2. Нет необходимости применять большие трубы. Лучше всего использовать изделия из полипропилена, а не пластиковые.
3. Монтаж производится максимально просто, не нужно размещать трубы под уклоном.

Обычно насос монтируется в трубопровод в области обратной трубы около котла, так как в этом месте наименьшая температура. Такой подход позволяет сэкономить ресурсы прибора. Кроме того, это наиболее безопасно, поскольку при размещении на подающую трубу пары будут перекрывать циркуляцию, если произойдет закипание жидкости в котле. Перед насосом в области обратной магистрали ставится фильтр.

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

Кран.
Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
Подсоединяют эту трубу к котлу.
Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Схема подключения котла к системе отопления

в теплообменнике вода и горячие газы обязательно должны идти противотоком, потому что при любой автоматике он может взорваться;
очень важно не перепутать трубы холодной и горячей воды.

После выполнения гидравлической обвязки следует еще раз тщательно осмотреть всю систему.

Если для системы отопления был использован антифриз, то его необходимо слить и промыть водой систему несколько раз. Примесь в воде антифриза может вызвать взрыв.

Желательно использовать фильтры для грубой очистки. Располагать их необходимо внизу системы. Опасная ситуация может возникнуть при скоплении грязи между тонкими ребрами теплообменника. В начале и конце сезона отопления через «грязовики» необходимо слить отстой, проверить их состояние и промыть всю систему.

Если у конструкции имеется расширительный встроенный бак и система обезвоздушивания, то лучше убрать прежний бак. При этом наглухо перекрывают прежний кран, перед этим проверив его состояние. Опасная ситуация может возникнуть из-за подсоса воздуха.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

В режиме обогрева;
В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Более простая конструкция;
Высока вероятность образования накипи;
Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «

Схема подключения газового котла отопления на примерах

«).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

высокая цена на комплектующие изделия;
сложность реализации обвязки, которую может выполнить только профессионал;
необходимость в постоянной балансировке деталей;
дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:
