Какую систему для отопления выбрать: однотрубную или двухтрубную

Что выбрать для частного дома

Выбор системы — однотрубная или двухтрубная — осуществляется на стадии проектирования отопления дома. Если решено, что обогревать дом будут настенные радиаторы, то рисуют схему их расположения на стенах, расположение труб и выбирают оптимальную схему подключения. По каким критериям выбирают тот или иной тип разводки для вашего дома?

  • Экономичность или стоимость монтажа и материалов.
  • Эффективность обогрева комнат — она зависит от многих факторов — количества комнат и их размеров, расположения больших и маленьких помещений, от их функциональности — спальная, кухня или кладовка.
  • Автономность работы отопления — можно ли использовать насос или необходима полная независимость от электропитания.

Выбор схемы разводки батарей в системе отопления индивидуален для каждого дома.

К преимуществам однотрубного отопления можно отнести:

  1. Строительных материалов потребуется гораздо меньше. А именно труб, при условии, что их диаметр большой, нужно в 2- 3 раза меньше, чем у двухтрубной установки. В связи с этим вы сможете немного сэкономить.
  2. Установка не отнимает много времени. Здесь экономия будет ощущаться более значительно. Работа сокращается в несколько раз по сравнению с двухтрубной схемой.
  3. Благодаря байпасу и вентилям, вы сможете контролировать температуру каждого прибора по отдельности.
  4. Если система будет продуманна тщательно, то вы с легкостью добьетесь эффективного обогрева помещения.
  5. Такая схема позволяет легко реализовать несколько контуров.

Конечно, нельзя не обратить внимание на ряд недостатков. Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

Среди достоинств однотрубной системы отопления стоит отметить компактность и простоту монтажа

Понедельник Открыто 24 часа
Вторник Открыто 24 часа
Среда Открыто 24 часа Сейчас открыто
Четверг Открыто 24 часа
Пятница Открыто 24 часа
Суббота Открыто 24 часа
Воскресенье Открыто 24 часа

Сюда можно отнести:

  1. Балансировка такой системы очень сложна. Для того чтобы в результате вы получили равномерно обогретые батареи потребуется установить разное количество секций.
  2. Такая система нуждается в установке запорной арматуры и байпасов. Все это в общей сложности приведет к немалым затратам.
  3. Данную установку нельзя присоединять к теплым полам.

Кроме того нужно обязательно учесть, что если вы живете в одноэтажном доме, то для оптимального функционирования потребуется повышенное давление, которое должно создаваться разгонным коллектором или насосом. Такая установка вряд ли станет украшением в вашем доме, но она обязательно должна быть.

Схемы двухтрубной системы отопления двухэтажного дома

Здесь мы рассмотрим несколько простых, наиболее распространенных двухтрубных схем водяного отопления двухэтажного дома, которые вполне можно сделать своими руками:

  • с попутным подключением радиаторов, которые в свою очередь могут быть с горизонтальной или вертикальной, верхней или нижней разводкой;
  • лучевую или коллекторную.

Каждая из них имеет свои особенности, свои плюсы и минусы и может быть как открытой, так и закрытой, как с естественной циркуляцией теплоносителя, так и с принудительной.

Такая схема отличается простотой и предполагает наличие двух горизонтальных контуров (петель) на каждом этаже. При этом, для того, чтобы сохранялись условия для естественной (гравитационной) циркуляции теплоносителя магистральные трубы контуров, как подающая, так и отводящая (обратка) должны быть смонтированы с уклоном 3-5. При верхней разводке подающей трубы сделать это достаточно просто. Недостаток – подающие трубы несколько портят интерьер.

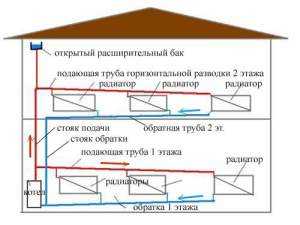

Рис.1 Схема открытой двухтрубной системы отопления двухэтажного дома с горизонтальной разводкой и естественной циркуляцией

Такой вариант будет наиболее подходящим для энергонезависимого твердотопливного котла, когда хотят достичь максимальной автономии и независимости от наличия электроэнергии. Для разводки по такой схеме могут использоваться, как металлические (желательно), так и пластиковые или металлопластиковые трубы. В последних двух случаях, необходимо, чтобы подающая магистраль (в данном случае стояк) на расстоянии 1,5-2 м от котла, была металлической.

Открытая, с вертикальной разводкой и комбинированной циркуляцией

В данной схеме радиаторы на разных этажах подключаются с помощью вертикальных стояков. Система выполнена так, что может работать с естественной циркуляцией, но в нее, перед котлом, врезан байпас с циркуляционным насосом и запорной арматурой. Таким образом, система имеет возможность работать, как с принудительной, так и с естественной циркуляцией.

Рис. 2 Схема двухтрубного отопления двухэтажного дома с вертикальной разводкой и комбинированной циркуляцией

Закрытая, с горизонтальной нижней разводкой и принудительной циркуляцией

Такая схема предполагает использование в качестве расширительного, герметичного мембранного бака и наличие в системе избыточного давления (обычно, около 1,5 бар(атм.)). Если в качестве генератора используется электрический или газовый котел, который автоматически отключается при отсутствии электроэнергии, то такой вариант может быть вполне приемлемым. Нижняя разводка подающей трубы позволяет более эстетично вписать ее в интерьер помещения. Кроме того, при такой разводке, трубы могут быть проложены скрытым способом, например, под полом.

Рис. 3 Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Закрытая лучевая (коллекторная) с нижней разводкой

Это еще один двухтрубный вариант, который отличается тем, что в нем каждый радиатор подсоединяется отдельно, с помощью специальных распределительных гребенок – коллекторов. Такие распределители, обычно, монтируются отдельно для каждого этажа, в нишах или других доступных, но малозаметных местах. Возможен также вариант размещения коллектора для всего дома в котельной или подвале. Но это потребует расхода дополнительное количества труб, что и так является одним из главных недостатков таких схем. Но, с другой стороны, они позволяют максимально удобно регулировать подачу тепла к каждому радиатору и наиболее равномерно распределять тепло по дому. При использовании коллекторной схемы разводки системы отопления, чаще всего, трубы укладывают скрытым способом, под полом или в нишах.

Рис. 4 Схема коллекторной (лучевой) системы отопления двухэтажного дома

Особенности двухтрубных систем отопления

Двухтрубная система отопления представляет собой самую распространенную схему прокладки отопительных труб и подключения радиаторов. Она предусматривает использование двух труб – по одной осуществляется подача горячего теплоносителя, а по второй он отводится к отопительному котлу. Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям.

Однотрубные системы отопления, в отличие от двухтрубных, обладают целым рядом недостатков:

Различие в работе однотрубных и двухтрубных систем отопления хорошо иллюстрирует данная картинка.

  • Более ограниченная длина контура;
  • Неравномерное распределение тепла по обогреваемым помещениям – страдают самые последние комнаты;
  • Трудно отапливать многоэтажные здания;
  • Повышенное гидродинамическое сопротивление в системе отопления;
  • Отсутствие раздельной регулировки температуры обогрева в разных комнатах;
  • Трудности в ремонте – нельзя снять неисправную батарею без остановки всей системы.

Некоторая часть вышеупомянутых проблем частично решается с помощью схемы «ленинградка», но и это не является полноценным выходом из ситуации.

Однотрубные системы отопления востребованы там, где двухтрубные схемы являются явным излишеством. Например, они монтируются в небольших домиках на 2 или 3 комнаты – здесь можно немного сэкономить на трубах.

Двухтрубная система отопления предусматривает прокладку двух параллельных труб, к которым подключаются радиаторы. Теплоноситель из подающей трубы поступает в отопительные приборы, после чего отправляется в обратную трубу (обратку). Несмотря на более внушительные финансовые и трудовые затраты, готовая система получается более функциональной в эксплуатации и удобной в ремонте.

Двухтрубное отопление активно используется для обогрева помещений и здания различного назначения. К ним относятся одноэтажные частные дома и коттеджи, многоэтажные многоквартирные дома, а также промышленные и административные постройки. Иными словами, сфера его применения отличается своей широтой.

Что лучше — однотрубная или двухтрубная система отопления?

Монтаж водяной отопительной системы можно проводить по-разному. Центральным узлом является установка, которая производит тепло. Она формирует температуру теплоносителя, который при помощи естественной или принудительной циркуляции доставляется до отопительных приборов по проложенным магистралям. Условно транспортную сеть можно разделить на два вида. Она может быть собрана при помощи однотрубной и двухтрубной развязки. Самостоятельно смонтировать однотрубную магистраль легче, а расчет двухтрубной системы отопления необходимо проводить с учетом многих технических параметров разных технических узлов.

Понять, какая система лучше, поможет детальный анализ принципа работы каждого варианта, а также их эксплуатационных преимуществ и недостатков. Об этом и пойдет речь далее.

Какие бывают двухтрубные схемы

Наибольшей популярностью пользуются следующие виды разводки:

  1. Верхняя. Отличный вариант, чтобы организовать самотечную отопительную систему без циркуляционного насоса. Для нее характерно достаточно низкое гидродинамическое сопротивление. По ходу работы может наблюдаться частичное охлаждение верхней подающей трубы. Как результат, появляется дополнительное давление циркуляции теплоносителя.
  2. Нижняя. Здесь подающая и отводящая трубы проходят близко друг от друга. Встречаются следующие модификации нижней разводки: «звезда» и «шлейф». В первом случае каждый из радиаторов оснащается личной подающей и обратной трубой. Во втором варианте коллекторы коммутируют последовательно все батареи.

Решая, какую систему отопления выбрать ― однотрубную или двухтрубную, необходимо тщательно взвесить все «за» и «против». В любом случае, потребуется проведение предварительных расчетов и составление проекта. Это позволит определиться как с отопительными приборами, так и магистральными трубами. Окончательный вывод, какая разводка отопления лучше в частном доме, делает сам хозяин жилища.

Недостатки однотрубной системы отопления

  • сложность теплового и гидравлического расчета сети;
  • сложность устранения ошибок в расчетах устройств отопления;
  • взаимозависимость характеристик работы всех устройств в сети;
  • повышенное гидродинамическое сопротивление;
  • ограничение количества отопительных приборов на одном стояке;
  • невозможность регулирования батарей и радиаторов регуляторами (на фото внизу)

Терморегулятор (внешний вид)

Важно! Если на вертикальный стояк подключить больше десяти отопительных устройств (например, одиннадцать), то на первом радиаторе в сети температура воды будет около 105 ° С, а на последнем — 45 ° С

Отличительные черты однотрубной системы

Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:

  1. Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
  2. Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

  • горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
  • вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

  • подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
  • невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
  • необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Полезная информация! Гидравлический насос любого типа не в состоянии обеспечить внутри системы равномерное давление, что может вызвать гидроудар, в результате которого появляются протечки.

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

  • на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
  • использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
  • однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

  • котел;
  • чугунные батареи, металлические радиаторы;
  • трубы (металлические, полипропиленовые или другие);
  • соединительные элементы (фитинги);
  • сгоны;
  • расширительная емкость;
  • клапаны аварийной остановки работы системы;
  • отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор диаметра труб

Данный расчет заключается в том, чтобы по необходимой для обогрева помещения тепловой мощности определить расход теплоносителя, а по нему – диаметр труб для двухтрубной системы отопления. Простыми словами, проходного сечения трубы должно хватить на доставку в каждую комнату нужное количество тепла вместе с горячей водой.

Выполнять подбор диаметра труб начинают с самого конца системы, от последней батареи. Сначала считают расход теплоносителя для обогрева этой комнаты по формуле:

G = 3600Q/(c∆t), где:

  • G – искомый расход горячей воды на помещение, кг/ч;
  • Q – количество теплоты на обогрев данной комнаты, кВт;
  • с – теплоемкость воды, принимается 4.187 кДж/кг ºС;
  • Δt – расчетная разность температур в подающем и обратном коллекторе, обычно берут 20 ºС.

Например, для обогрева комнаты нужно 3 кВт теплоты. Тогда расход теплоносителя будет равен:

3600 х 3 / 4.187 х 20 = 129 кг/ч, в объеме это будет 0.127 м3/ч.

Чтобы сбалансировать двухтрубную систему водяного отопления изначально, надо как можно точнее подобрать диаметр. По объемному расходу находим проходное сечение, используя формулу:

S = GV / 3600v, где:

  • S – площадь поперечного сечения трубы, м2;
  • GV – объемный расход теплоносителя, м3/ч;
  • v – скорость потока воды, принимается в пределах от 0.3 до 0.7 м/с.

В нашем примере возьмем скорость 0.5 м/с, найдем сечение и по формуле площади круга – диаметр, он будет равен 0.1 м. Ближайшая по сортаменту труба из полипропилена имеет внутренний размер 15 мм, его и проставляем на чертеже. Кстати, подключение радиаторов к двухтрубной системе обычно осуществляется именно такой трубой – 15 мм. Далее, переходим к следующему помещению, считаем и суммируем с предыдущим результатом и так до самого котла.

Однотрубная система отопления

Этот вариант используется в тех случаях, когда необходимо провести коммуникации быстро и с минимальными затратами.

Применяется в жилищном, частном и промышленном строительстве. Особенностью такого решения является отсутствие магистрали обратной подачи воды. Батареи подключаются последовательно, сборка производится в сжатые сроки и не требует сложных предварительных расчетов.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Плюсы и минусы

Однотрубный вариант конструкции отопительной магистрали имеет следующие достоинства:

Монтаж проводится быстро, что немаловажно при современных требованиях темпов строительства. Кроме этого, внешний вид однотрубного коллектора высотой несколько метров выигрывает в сравнении со сложной системой из двух линий.
Небольшой бюджет

Расчет расходов показывает, что для строительства требуется минимальное количество труб, фитингов и арматуры.
Если потребители устанавливаются на байпас, то появляется возможность регулировать баланс тепла отдельно в каждой комнате.
Использование современных запорных устройств дает возможность модернизировать и совершенствовать магистраль. Это позволяет осуществлять замену радиаторов, врезку приборов, другие усовершенствования без длительной остановки системы и слива из нее воды.

Есть у этой конструкции и свои недостатки:

  • Последовательное расположение батарей не исключает возможность регулировать в них температуру нагрева по отдельности. Это влечет охлаждение всех остальных радиаторов.
  • Ограниченное количество батарей на одной линии. Больше 10 их ставить нецелесообразно, так как на нижних уровнях температура будет ниже допустимого.
  • Необходимость установки насоса. Это мероприятие требует дополнительных денежных вложений. Силовая установка может стать причиной гидроудара и повреждения магистралей.
  • В частном доме потребуется установка расширительного бака с краном для стравливания воздуха. А для этого требуется место и проведение утеплительных мероприятий.

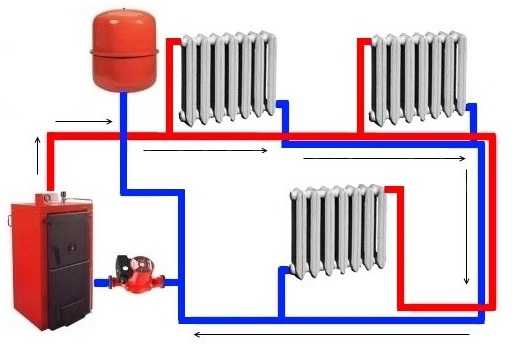

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

  • Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
  • В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
  • При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
  • Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Двухтрубная отапливающая система

Работа такой системы имеет некоторое отличие от вышеописанной схемы. Теплоноситель движется по стояку, попадая в каждый прибор по отводным трубам. Затем по обратной трубе возвращается в основной трубопровод, а оттуда происходит его транспортировка в котел отопления.

Чтобы обеспечить работоспособность такой схемы, к радиатору подводится две трубы: через одну выполняется основная подача теплоносителя, а через другую происходит его возвращение в общую магистраль. Именно поэтому ее стали называть двухтрубной.

Установку труб выполняют по всему периметру отапливаемого здания. Радиаторы устанавливают между трубами, чтобы погасить скачки давления и образовать гидравлические перемычки. Такие работы создают дополнительные сложности, но их можно уменьшить за счет создания правильной схемы.

Двухтрубные системы подразделяются на виды:

  1. Вертикальные и горизонтальные. Установка каждого вида зависит от расположения обратной и подающей трубы. Они могут располагаться под 90 градусов или параллельно смонтированным трубам. Для многоквартирных домов используется горизонтальная двухтрубная система. Если монтаж радиаторов происходит не между стояками, а между обратной и подающей трубой получается вертикальная отапливающая система.
  2. Попутные и тупиковые. Горячая вода при попутной системе, двигаясь сквозь батарею, сохраняет свое направление, но уже по обратной трубе. Если после прохождения радиатора теплоноситель меняет направление, система называется тупиковой. Выбор нужной схемы отопления зависит от возможности прокладки труб. Иногда дверные проемы обойти нельзя. Намного проще вернуть воду по тому же пути, по которому она пришла.
  3. С верхним или нижним розливом.
  4. С принудительной или естественной циркуляцией.

Основные преимущества

Какими положительными качествами обладают такие системы? Монтаж такой отопительной системы дает возможность добиться равномерного нагревания каждой батареи. Температура в здании будет одинаковой на всех этажах.

Если закрепить на радиатор специальный термостат, можно самому проводить регулировку нужной температуры в здании. Эти приборы не оказывают никакого влияния на теплоотдачу батареи.

Двухтрубная обвязка дает возможность сохранить величину давления при движении теплоносителя. Для нее не требуется устанавливать дополнительный гидравлический насос большой мощности. Циркуляция воды происходит за счет гравитационной силы, иначе говоря, самотеком. При плохом напоре можно воспользоваться насосной установкой малой мощности, не требующей специального обслуживания и достаточно экономичную.

Если использовать запорную аппаратуру, различные вентили и бойпасы, то получится смонтировать такие системы, при которых становится возможным ремонтировать только один радиатор без отключения отопления всего дома.

Другим преимуществом двухтрубной обвязки считается возможность применения любого направления горячей воды.

Принцип работы попутной схемы

В этом случае движение воды по обратной и основной трубе происходит по одному пути. При тупиковой схеме — в разных направлениях. Когда в системе вода имеет попутное направление, а радиаторы обладают одинаковой мощностью, получается отличная гидравлическая балансировка. Это исключает применение батарейных клапанов для предварительной настройки.

При разной мощности радиаторов появляется необходимость подсчета теплопотерь каждого отдельного радиатора. Чтобы нормализовать работу отопительных приборов, нужно будет устанавливать термостатические клапаны. Это сложно сделать самостоятельно, не имея специфических знаний.

Гидравлический самотек применяется при монтаже трубопроводной магистрали, имеющей большую протяженность. В коротких системах создается тупиковая схема циркуляции теплоносителя.

Как проходит обслуживание двухтрубной системы

Чтобы обслуживание было качественным и профессиональным, необходимо выполнить целый комплекс операций:

  • регулировку;
  • балансировку;
  • настройку.

Для регулировки и балансирования системы применяются специальные патрубки. Их устанавливают в самом верху системы и на ее нижней точке. Воздух сбрасывается после открытия верхнего патрубка, а для слива воды используют нижний отвод.

Лишний воздух, скопившийся в батареях, стравливается при помощи специальных кранов.

Чтобы проводить регулировку давления системы, устанавливается специальная емкость. Обычным насосом в нее закачивается воздух.

Используя особые регуляторы, помогающие уменьшить напор воды в конкретный радиатор, выполняется настройка двухтрубной отопительной системы. После перераспределения напора выравнивается температура во всех радиаторах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
