Пробка радиатора: виды, монтаж, выбор обвязки

Демонтаж чугунных радиаторов

Чтобы провести демонтаж таких приборов отопления своими руками, потребуется следующий инструмент:

Размеры чугунной батареи.

  1. Трубный ключ номер 3, для отворачивания контргайки и футорки.
  2. Труборез для обрезки трубы или болгарка.
  3. Ножовка по металлу.
  4. Зубило.
  5. Молоток и кувалда.
  6. Щетка для удаления ржавчины.

Работы по демонтажу таких отопительных приборов, как правило, проводятся летом, когда система отопления отключена. До начала демонтажных работ необходимо слить воду из трубопроводов отопления.

Затем трубным ключом отворачиваются контргайки, стоящие на подводящих воду трубах, отворачиваются футорки и радиатор снимается с кронштейнов.

В случае если контргайки отвернуть невозможно, обрезаются подводящие теплоноситель трубы и устройство демонтируется.

№10 Неправильное размещение радиатора

Не менее важно корректное размещение батареи по отношению к стене. Зачастую она размещается под окнами, ведь именно через них уходит наибольшее количество тепла

Ошибаются при выставлении глубины прибора, когда он находится либо вплотную к стене, либо слишком далеко от неё. Оптимальным является расстояние 2 см.

Обращать внимание нужно и на установку по высоте. Если радиатор в квартире находится слишком близко к полу, это приводит к ухудшению прохода тепла и циркуляции воздуха

От пола следует отступать 6-10 см. Не допускается и чрезмерно высокое размещение прибора, особенно при нависающем над ним подоконником. Последствия будут такими же, как при низком размещении. Нужно оставить до нижней линии подоконника хотя бы 5-10 см.

Хуже всего устанавливать отопительные устройства внутри ниш и закрывать их декоративной решёткой или экраном. Проход воздуха будет снижаться в 2-3 раза, из-за чего в помещении станет ощутимо холоднее. Чтобы не портить интерьер, лучше прибегнуть к иным способам маскировки, например, повесить шторы в пол.

Если избегать перечисленных ошибок, установка радиатора в квартире пройдёт на ура, а результат будет радовать жильцов долгие годы.

Подключение радиаторов

На выбор схемы подключения радиаторов отопления влияют следующие важнейшие факторы:

  • одно- или двухтрубная отопительная система,
  • этажность здания,
  • напор теплоносителя в системе,
  • размеры и тип батарей отопления.

Существует три основных схемы подключения приборов отопления. Диагональная (перекрестная) — подача воды сверху, выход снизу с противоположной стороны. Как правило, такая схема используется в системах отопления частных домов для многосекционных батарей, как при двухтрубной, так и однотрубной системе отопления с невысоким рабочим давлением.

Боковая односторонняя схема подключения встречается наиболее часто в многоэтажных домах, так как она является оптимальной по своим теплоэнергетическим параметрам в системах с небольшими батареями и высокой температурой теплоносителя. Здесь вода подается сверху и выходит с этой же стороны снизу.

Нижняя схема применяется для конструкций радиаторов с нижним подключением, где трубы отопления уходят в пол и вся система отопления скрыта в полу. При этом способе подключения длина батареи не имеет значения, она вся прогревается равномерно.

Разметка мест размещения крепления

Установка крепления начинается с определения того, где и как будет размещаться отопительный прибор. Лучшим местом является стена под окном или недалеко от дверей. В обоих случаях тепло, которое будут выделять секции, станет барьером для движения холодного воздуха.

Установку крепления всегда начинают с разметки:

  1. Батарея должна размещаться строго по центру окна. Максимальное отклонение центра устройства от центра проема не должно превышать 2 см. Разметка предусматривает рисование вертикальной линии на стене. Она должна быть по центру окна. Далее по сторонам делают метки, отступив на расстояние, равное половине собранного радиатора отопления.
  2. Между полом и низом чугунной конструкции должно быть 8-14 см.
  3. Между подоконником и верхом радиатора отопления должно быть 10-12 см. В соответствии с этими двумя правилами делают горизонтальные метки.

Нужно нарисовать еще те метки, по которых будут устанавливаться кронштейны. Сначала рисуют линии, которые будут соответствовать уровням расположения опор. Верхнюю нужно нарисовать ниже сделанных возле подоконника меток. Расстояние до них должно быть равным расстоянию между верхом радиатора отопления и нижней точкой соединения двух секций. Нижнюю линию рисуют над метками, сделанными возле пола. Ее поднимают настолько сантиметров, сколько имеется между нижними точками секции и соединения ребер. На этих линиях отмечают своими руками места, на которых должны быть кронштейны. При этом учитывают, что на каждые 5 ребер должно быть 1 крепление, как сверху, так и снизу.

Разборка батареи своими руками

Разобрать чугунную батарею отопления по секциям можно следующим образом:

Необходимо выяснить, в каком направлении откручиваются глухие пробки, и на ключе отметить длину выкручиваемого ниппеля. Для этого ключ кладут на радиатор, край доводят до точки, где находится втулка

На ключе мелом по кругу делается отметка, до которой инструмент вставляется в радиатор.
Важно разобраться, в какую сторону нужно вращать ключ для чугунных радиаторов. Резьба может быть правой и левой

Направление вращения определяется футоркой, которая вкручивается с той же стороны, что и ключ.
Если резьба правая, футорка должна вкручиваться по часовой стрелке, следовательно, при раскрутке направление ключа должно быть направлено в противоположную сторону. С левой резьбой все наоборот.
Раскрутка батареи начинается с первой секции. Нужно аккуратно “сорвать” резьбу на обоих ниппелях. В большинстве случаев достаточно половины оборота ключа. Далее радиаторы раскручиваются по секции с каждой стороны таким образом, чтобы интервал между ними составлял 0,5 см.
Раскручивая отопительный прибор, важно соблюдать между секциями указанный зазор, если пренебречь этим правилом, резьбу может заклинить. Когда приступают к раскручиванию радиатора, ключ рекомендуется надевать на трубу, это позволит прилагать меньше усилий при разборке.

По такому алгоритму разбираются все современные чугунные батареи. Как правило, такие радиаторы дополнительно оснащаются заглушками с соответствующей маркировкой.

Что следует учитывать при выборе

Приобретая обычную упаковку для монтажа, следует определиться с диаметром стыковочного отверстия отопителя. Некоторые производители котельного оборудования могут давать определенные рекомендации по установке, среди которых будет указан тип набора для подключения кранов

На такие рекомендации следует обращать внимание во избежание повреждения тепловых конвекторов. Большую надежность представляют фитинги, выпускаемые известными производителями

Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами.

Не имеет значения, какой агрегат устанавливается в тепловой контур – алюминиевый или биметаллический – они не адаптированы под обычную сантехническую арматуру ввиду того, что с правой стороны, если смотреть на лицевую панель, у них имеются отверстия с правой резьбой, а с левой стороны, соответственно, идет левая нарезка. Левосторонние футорки и решают вопрос, позволяя уже к ним подключить клапаны, вентили и заглушки.

Классификация

Пробки для радиаторов отопления можно условно разделить на группы по нескольким признакам.

Материал

Как правило, он соответствует материалу радиатора:

  • Для чугунной батареи используется радиаторная чугунная пробка;
  • Для секционных стальных и биметаллических радиаторов приобретаются стальные трубные фитинги.

Стальной фитинг для алюминиевых и биметаллических батарей.

Резьба

Она может быть правой (вкручивается по часовой стрелке) и левой. Как правило, левая пробка для чугунного радиатора и произведенная в России стальная пробка для алюминиевых/стальных/биметаллических приборов маркируются буквой «Л».

Если маркировка отсутствует, идентифицировать тип резьбы несложно: достаточно проследить одну ее нитку на протяжении пары витков.

Функции

С глухой пробкой все просто и ясно: ее единственная функция — заглушить резьбу концевой секции.

Проходная радиаторная пробка служит для присоединения к отопительному прибору подводки и/или элементов обвязки. Фактически, она представляет собой переходник на резьбу меньшего диаметра. Резьба на секции зависит от материала отопительного прибора:

Тип батареи Размер резьбы
Чугунная ДУ32 (1 1/4 дюйма)
Алюминиевая, биметаллическая ДУ25 (1 дюйм)

Диаметр присоединяемой к проходной пробке резьбы тоже может быть разным:

Тип батареи Размер резьбы
Чугунная ДУ15, ДУ20, ДУ25
Алюминиевая, биметаллическая ДУ15, ДУ20

Чугунная пробка под подводку диаметром ДУ20.

В некоторых случаях обвязка или подводка может использовать для подключения не проходные пробки, а непосредственно резьбу коллектора концевой секции.

Когда это практикуется?

  • При подключении чугунных батарей в разрыв розлива в системе с естественной циркуляцией. Здесь важен максимальный диаметр розлива — он влияет на гидравлическое сопротивление контура; поэтому труба ДУ32 вкручивается непосредственно в секции.
  • При установке сварного промывочного крана. Эти изделия тоже, как правило, изготавливаются под размер резьбы самих секций.
  • При монтаже воздушника. Многие производители выпускают краны Маевского и автоматические воздухоотводчики под резьбы ДУ25.

Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.

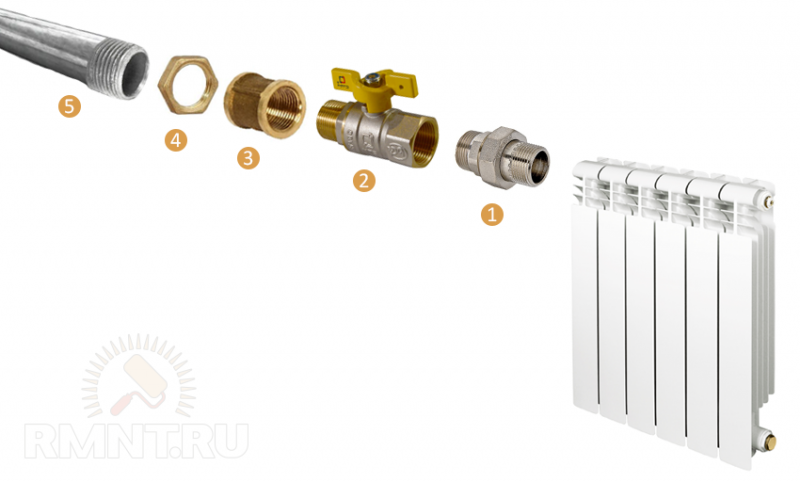

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

  • трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
  • зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
  • на рабочий участок трубы и резцы клуппа наносят смазку;
  • насаживают головку на фаску;
  • центрируют её относительно оси трубы;
  • придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.

Здравствуйте, уважаемые форумчане! У меня к вам вот такой вопрос: – как определить на батареях отопления, где левая, а где правая резьба? Чем они отличаются между собой? И можно ли это определить на батареях, когда пробка на чугунном радиаторе уже закручена?

На всех батареях резьбы зеркальные, это сделано для удобства их установки, правая резьба будет находиться с права, а левая слева, они так расположены в не зависимости от того из чего изготовлена батарея из чугуна или метала.

Правила выбора и монтажа пробок

Самым простым элементом, используемым при установке и сборке радиаторов, можно назвать алюминиевую пробку для радиаторов отопления. Но даже простейшее приспособление требует особого внимания, в противном случае при эксплуатации могут возникнуть большие проблемы.

Процесс установки радиаторной пробки нельзя назвать сложным, так как практически все они производятся одного типа, различными могут быть размеры или тип резьбы. Работают такие приспособления также по одному принципу.

Выбирая пробку для радиатора, важно учесть следующие моменты:

  • Материалы радиатора и пробки должны обязательно сочетаться.
  • Резьба пробки должна иметь определенный тип. Например, для установки с левой стороны батареи рекомендуется использовать левостороннюю резьбу, а с правой стороны устанавливается пробка радиатора отопления с правой резьбой.
  • Отверстие в радиаторе может перекрываться глухой или проходной пробкой.
  • Приспособление должно иметь эстетичный вид и соответствовать по цвету с отопительным прибором.
  • Большое значение имеет диаметр резьбы в чугунной батарее на входе и выходе, пробки могут использоваться в качестве переходных элементов.

Чаще всего батарея укомплектовывается следующими приспособлениями:

  • Пробки проходные для радиаторов в количестве 4 штук.
  • Кронштейны для установки отопительного прибора и пластиковые анкеры для установки самих крепежных элементов. Для радиатора стандартных размеров требуется по 2 кронштейна и анкера.
  • Заглушка и кран Маевского. Иногда второй элемент заменяют еще одной заглушкой.

По принципу действия пробки делятся на два вида. В первом случае они просто перекрывают путь теплоносителю, другими словами выполняют функцию заглушки. Второй вид является переходником с одного диаметра на другой. В этом случае пробка с одной стороны имеет внешнюю резьбу, с другой стороны – внутреннюю.

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.

В целом можно придерживаться следующей инструкции:

Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности.
Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном

При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника.
Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

  • Теперь можно устанавливать пробки для биметаллических радиаторов, тем более что сложности в этом процессе нет. Их корпус выполнен в форме шестигранника, это позволяет использовать для закручивания любой ключ. Не следует сильно затягивать пробку, чтобы не повредить резьбу или корпус. В процессе закручивания может образоваться невидимая микротрещина, в которую может протекать вода под давлением. Кроме этого ремонт батарей в зимнее время никому не доставляет удовольствия.
  • После того как пробки будут установлены, можно подключать входящий и выходящий трубопровод. Параллельно устанавливают кран Маевского в верхнее отверстие радиатора, а заглушкой закрывают нижнее отверстие. Стоит отметить, что приспособление для спуска воздуха стоит недорого, а эффективность отопления повышается в значительной степени. Чтобы воздух легче выходил из системы, приборы отопления устанавливают с небольшим уклоном, в несколько градусов.
  • Проводят тестирование отопительных приборов и мест соединений. Для этой цели в систему наливают жидкость и осматривают проблемные места.

Разборка старых батарей

Ключ потребуется для сборки и разборки чугунной батареи.

Чтобы выполнить разборку старых чугунных батарей, так как резьба в них прикипает, их необходимо в месте расположения ниппеля разогревать автогеном или паяльной лампой. Разогрев делается круговыми движениями в месте нахождения ниппеля, последовательно прогревая параллельные стыки батареи.

После разогрева стыков, пока они горячие, внутрь вставляется радиаторный ключ и делается примерно пол оборота, затем ключ быстро переставляется в другой ниппель.

Таким же образом выворачиваются из чугунных батарей прикипевшие пробки и футорки.

Иногда невозможно вывернуть ниппель, из-за того, что его выступы под ключ полностью съела коррозия. В таком случае секции в местах стыков разрезаются ножовкой по металлу или болгаркой. Затем из секций выворачиваются методом разогрева разрезанные ниппеля. После чего щеткой по металлу зачищается резьба.

Если старый радиатор отопления невозможно раскрутить вышеперечисленными способами, то остается одно – при помощи кувалды разбить часть секций. Для этого батарею кладут горизонтально на пол, и по средней части секций наносят удары кувалдой до тех пор, пока не отколется сквозной кусок секции. Затем батарею переворачивают на другую сторону и разбивают другую половину секции.

После чего чугунный радиатор устанавливают в вертикальное положение и наносят удары по оставшимся кускам секций, затем их раскручивают. Однако при выполнении этой операции радиатор отопления теряет герметичность на других стыках. И можно потерять половину батареи.

Обвязка

Что из запорно-регулирующей арматуры монтируется на подводках перед проходными пробками?

Вот несколько типичных вариантов.

Пара шаровых кранов. Они позволяют полностью отключить прибор в случае ремонта или замены без сброса всего контура.

Пара вентилей полностью отсекает прибор от подводок.

  • Дроссель и шаровый кран. Дроссель обеспечивает возможность ручной регулировки теплоотдачи.
  • Пара дросселей дает возможность выполнить базовую балансировку системы (ограничение проходимости ближних к котлу отопительных приборов) и регулировать теплоотдачу прибора в дальнейшем.
  • Наконец, дуэт дросселя с термоголовкой позволяет сделать регулировку теплоотдачи полностью автоматической: в помещении с приемлемой точностью будет поддерживаться заданная температура.

Критерии выбора

Для подбора пробок потребуется обращать внимание на следующие характеристики: размерность, эскиз, резьба, материал и контроль качества. Размерность – недостаток данных по параметрам батареи, к которой необходимо купить комплектующие, может привести к тому, что будет приобретена неподходящая пробка

К примеру, в случае если элемент разнится хоть на 1 дюйм, то подобное соединение невыполнимо. Поэтому перед тем как прийти в торговую точку нужно точно знать параметры батареи

Размерность – недостаток данных по параметрам батареи, к которой необходимо купить комплектующие, может привести к тому, что будет приобретена неподходящая пробка. К примеру, в случае если элемент разнится хоть на 1 дюйм, то подобное соединение невыполнимо. Поэтому перед тем как прийти в торговую точку нужно точно знать параметры батареи.

Технические данные чугунных батарей отопления разных заводов-изготовителей:

  • межосевой размер для присоединения труб – от 202 до 910 мм;
  • с глубиной – 82 до 205 мм;
  • с шириной – 40 до 105 мм;
  • с высотой – 320 до 955 мм.

Технические характеристики пробок радиаторных:

  1. Пробка глухая / чугун, правосторонняя резьба 1 1⁄4 ″, 0.24 кг.
  2. Пробка глухая/ чугун, левосторонняя резьба 1 1⁄4 ″, 0.24 кг.
  3. Радиаторная чугунная проходная, правая Д 15мм, 0.21 кг.
  4. Пробка проходная/чугун, правая Д 20 мм, 0.21 кг.
  5. Пробка проходная/чугун, левая Д 15 мм, 0.21 кг.
  6. Пробка проходная/ чугуна, левая Д 20 мм, 0.21 кг.
  7. Пробка под кран Маевского, правосторонняя, резьба М10х 1 1⁄4 ″, 0.12 кг.
  8. Пробка глухая/ алюминий и биметалл, правосторонняя резьба 1 ″, 0.15 кг.
  9. Пробка глухая/ алюминий и биметалл, левосторонняя резьба 1 ″, 0.15 кг.
  10. Пробка проходная /алюминий и биметалл, правосторонняя резьба 1 ″, 0.13 кг.
  11. Пробка проходная / алюминий и биметалл, левосторонняя резьба 1 ″, 0.13 кг.

Схема-эскиз размещения отопительных приборов дает возможность установить местоположение всех главных узлов и их число. Особую значимость при выборе комплектующих имеет их размещение касательно друг друга. Подобная схема даст возможность установить главные моменты, и подобрать правильные детали.

Резьба – выбирать пробки радиаторные необходимо подходящих размеров и нужного качества, которое можно оценить визуально: резьба, независимо от вида наружная/внутренняя, обязана быть ровной без дефектов. Это имеет отношение и к другим поверхностям, которые также обязаны быть качественно обработанными.

Материал – приобретать элементы необходимо, исходя из данных о конкретном радиаторе, к которому покупаются пробки и проходы. Для чугунного отопителя необходимо покупать и чугунную проходку, для биметаллических и алюминиевых хорошим вариантом станет изделие из оцинковки.

Проверка деталей – выполняя покупку, обязательно надлежит испытать изделие, предостаточно будет накрутить ее пару раз на резьбу. Ежели она пойдет легко и без излишнего противодействия, то все в порядке. Иначе пробка обладает дефектами и приобретение данного продукта не целесообразно.

Сборка алюминиевых радиаторов отопления

Инструмент для сборки радиаторов

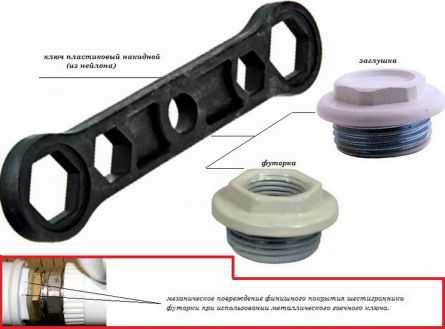

Для сборки алюминиевых радиаторов отопления нам понадобятся: универсальный ключ для американки и накидной гаечный ключ.

Примечание: при использовании металлических ключей — накидных и особенно рожковых, велика вероятность, повредить финишное покрытие на поверхности перечисленных изделий, как получилось в моем случае, так что обратите на это снимание и не повторите моей ошибки. Рекомендую использовать ключ пластиковый для радиаторных пробок, футорок и воздухоотводчиков, пример которого показан на фото.

Комплект для алюминиевых радиаторов отопления

При покупке радиаторов отопления купил сразу же и стандартные комплекты из расчета один комплект на один радиатор отопления, итого – 5 комплектов. В стандартный комплект входят: заглушка, воздухоотводчик (крана «маевского»), четыре футорки и уплотнительные кольца. Переходники должны иметь размер соответствующий диаметру труб подключаемых к радиаторам отопления.

В доме сделана система отопления с использованием полипропиленовых труб 25х3,5 мм, поэтому покупал комплекты с футорками для перехода с резьбы в отверстии секции радиатора, диаметр которой равен 1” на ¾”, это диаметр резьбы для установки фитингов и комплектующих, которые необходимы для подключения радиаторов к системе отопления.

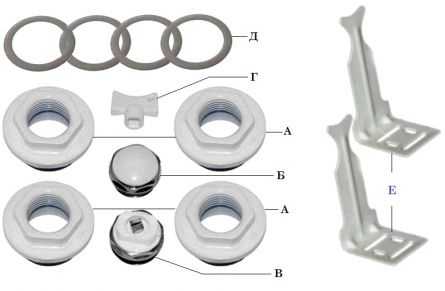

Наглядно рассмотрим стандартный комплект для алюминиевых радиаторов отопления:

  • А – футорки переходные с внутренней резьбой ¾”.
  • Б – заглушка с наружной резьбой ¾”.
  • В – воздухоотводчик (кран «маевского») с наружной резьбой ¾”.
  • Г – ключ от воздухоотводчика.
  • Д – уплотнительные кольца (четыре уплотнителя под футорки и два под кран «маевского» и заглушку).

Также необходимо приобрести кронштейны для крепления радиаторов отопления к стене дома. Покупал угловые кронштейны из расчета — три кронштейна на один радиатор, два установил вверху, один внизу по центру радиатора отопления.

Сборка алюминиевых радиаторов отопления

Как уже ранее говорил, у меня сделана однотрубная система отопления с диагональным подсоединением радиаторов отопления. Соответственно, исходя из этого, установку комплекта на радиаторы отопления осуществлял в следующем порядке:

Сначала установил в резьбовые отверстия радиатора футорки с левой и правой резьбой. Тут главное, не перепутать, какие футорки куда ставить. Если футорка имеет левую резьбу, а вы ошибочно вкручиваете ее в отверстие радиатора с правой резьбой (с правой стороны радиатора), то, конечно же, футорку закрутить не получится.

В этом случае не надо прикладывать усилий и пытаться завернуть футорку, используя трубный ключ – просто возьмите другую, с нужной (правой) резьбой. Установку футорок осуществлял через силиконовые прокладки, которые были в комплекте.

На входе теплоносителя в алюминиевый радиатор отопления установил шаровый кран с американкой 25х3/4”, такой же кран установил и на выходе теплоносителя из радиатора отопления (внизу). Сначала скрутил американку (А) с крана и установил ее на радиатор отопления (резьба Б вкручивается в резьбовое отверстие футорки). Такой способ позволяет удобно и надежно зафиксировать резьбовое соединение футорки и американки, чтобы в дальнейшем полностью исключить протечку теплоносителя.

Как видно на фото 5 на внутреннем диаметре американка имеет два шлица (Г), эти шлицы предназначены для затяжки американки с помощью специального ключа (В), которым я и осуществлял затяжку американок полипропиленового крана. Когда американка была зафиксирована к радиатору отопления, соединил ее с краном.

С левой стороны (внизу радиатора) установил заглушку, а в верхней части радиатора с правой стороны установил кран «маевского», для исключения завоздушивания как радиатора отопления, так и все системы в целом.

Важно! При установке комплекта на алюминиевый радиатор отопления, не забывайте устанавливать имеющиеся прокладки, чтобы не пришлось после подачи теплоносителя в систему отопления разбирать резьбовые соединения для исключения течи в местах их соединения. Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления

Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления.

Причины поломок

Как и в случае с санями в известной поговорке, готовить отопительную систему к новому сезону следует летом.

Основными причинами неполадок являются:

  1. Слабый нагрев алюминиевой батареи при отсутствии в ней воздуха.
  2. Слышны шумы и стуки в системе.
  3. Выявилась течь алюминиевого радиатора отопления.
  4. На местах стыков элементов системы появился налет.

В домах с автономным обогревом эти проблемы легко выявить, запустив систему в максимальном рабочем режиме. Более высокое давление покажет целостность конструкции и позволит увидеть возможные дефекты в ней. В домах с централизованным отоплением провести такие работы самостоятельно не удастся, но можно подать заявку в управляющую службу, что их специалисты провели необходимые работы.

Если во время тестирования система показала себя с лучшей стороны, но в разгар сезона начались проблемы, то требуется экстренный демонтаж радиатора.


Для этого нужно произвести следующие действия:

  1. Запорные устройства перекрываются, как и стояк (из него предварительно нужно слить носитель).
  2. Под нижнее подключение устанавливается емкость для слива теплоносителя.
  3. Открутить нижний шаровой кран, чтобы вода (антифриз), оставшаяся в батарее вытекла.
  4. Так же откручивается верхний вентиль, и батарея снимается с кронштейнов.

Если возникает вопрос, как отремонтировать алюминиевый радиатор отопления, если он не греет, то следует искать причину такого состояния прибора:

  1. Первым делом нужно выпустить воздух из системы и подождать, может батареи прогреются.
  2. Если ничего не изменилось, то придется демонтировать радиатор и проверить на возможность засорения. В секционных алюминиевых радиаторах помещается не так много теплоносителя. Залив в снятый обогреватель воду, можно просчитать, соответствует ли ее количество заявленному в техпаспорте параметру. Если нет, то требуется не ремонт алюминиевого радиатора отопления, а его промывка, для чего следует пропускать воду под большим напором через конструкцию, пока она не посветлеет.
  3. Если поток воды не «справился» с задачей, то потребуются знания, как разобрать алюминиевый радиатор отопления на секции и проделать ту же работу с каждым элементом в отдельности. Иногда, при очень сильном загрязнении, требуется щетка (не металлическая), чтобы избавить батарею от густой грязи.

Иногда единственным средством вернуть батареям горячее состояние является замена секции алюминиевого радиатора или их наращивание. При боковом типе подключения это не составит труда, тогда как при нижнем или диагональном способе придется доращивать или сокращать длину трубы.

Как разобрать чугунный радиатор отопления

Разобрать чугунную батарею гораздо сложнее, чем алюминиевый или биметаллический радиатор. Как правило, ее возраст гораздо больше, поэтому все соединения безнадежно прикипели, поэтому вам придется попотеть.

Для работы потребуется следующий инструмент:

  1. Ниппельный ключ;
  2. Газовый ключ, желательно с длинной рукоятью;
  3. Болгарка.

В домах старой постройки чугунные батареи нередко приваривали к трубам. Поэтому придется отрезать куски труб со всех сторон, где они подведены к радиатору.

Если на трубах есть соединительные муфты (см фото) или гайки – открутите их газовым ключом. Бывает так что они намертво прикипели, а в пазы попала краска. В таком случае смочите места стыков растворителем чтобы убрать краску, после чего обработайте их преобразователем ржавчины.

Снимите чугунный радиатор с крюков крепления в стене и положите на горизонтальную поверхность. Вставьте в него ниппельный ключ так, чтобы он дошел до нужной гайки и попробуйте ее открутить.

Гайка может иметь левую и правую резьбу, попытайтесь сорвать ее в обоих направлениях. Если не получается этого сделать, не прикладывайте чрезмерного усилия – чугун довольно хрупкий металл, и вы рискуете сорвать резьбу. Лучше воспользуйтесь растворителем и преобразователем ржавчины.

После того как гайка начала откручиваться, попеременно проворачивайте ее на два оборота в верхней и нижней части секции, чтобы она не пошла на перекос.

Пробка-воздушник

На последнем пункте мы ненадолго остановимся. Что такое кран Маевского и для чего он нужен? Это несложное приспособление для стравливания воздуха из отопительного контура.

Воздух может появиться там после сброса всего контура или его отдельных участков. Поскольку перепад давлений, обеспечивающий циркуляцию в системах ЦО и в гравитационных системах отопления, невелик — не более 2-3 метров — воздушная пробка способна полностью остановить циркуляцию.

Кран Маевского устанавливается на радиатор в том случае, если его верхний коллектор является наивысшей точкой стояка или любого другого участка контура.

Радиаторная чугунная проходная пробка с установленным в нее краном Маевского.

Кран Маевского хорош всем, кроме того, что требует внимания владельца: после сброса участка контура и его последующего запуска воздух нужно стравить сразу же. В противном случае остановка циркуляции может привести к разморозке участка контура.

В автономной системе с этим проблем нет; а вот в многоквартирных домах, где жилищные службы не имеют возможности согласовать график ремонтов с жильцами верхних этажей, невозможность вовремя стравить воздух порой превращается в серьезную проблему.

В таких случаях на выручку приходит автоматический воздухоотводчик — несложное механическое устройство, которое стравливает воздух в автоматическом режиме, сразу после заполнения контура водой.

Автоматический воздушник установлен в резьбу концевой секции.

Принцип работы пробки радиатора с автоматическим воздушником сильно напоминает устройство заливного клапана бачка унитаза:

  1. Когда система сброшена, поплавок в поплавковой камере находится в нижней позиции и удерживает запорный клапан открытым.
  2. Как только воздух вытесняется водой, поплавок вскрывает и перекрывает клапан.

Устройство воздушника.

Цена пробки-автомата, разумеется, несколько выше, чем у крана Маевского под резьбу ДУ25 — примерно 500 рублей против 100 — 120.

Нюансы установки устройства

Монтаж радиатора

Первоначально, перед тем как, разместить пробку, например, для алюминиевого прибора отопления, необходимо крепко закрепить нагревательное устройство на стенке.

В целом потребуется соблюдать следующие практические руководства:

  1. Сначала исполняют сборку единичных секций в общее нагревательное устройство отопления, количество их выбирается персонально для каждого варианта. При соединении компонентов используют специальные прокладки или ФУМ ленту, для соблюдения предельной плотности.
  2. Впоследствии выбирают пространство, где станет размещаться батарея, обычно под окном, с соблюдением требуемых расстояний от стенок и пола.
  3. Далее в стенке выполняют отверстия, используя особые инструменты, вставляют в них пластмассовые анкеры и закрепляют железные кронштейны, для размещения радиатора.
  4. Затем можно ставить пробки для батарей. Их корпус сделан в форме шестигранника, что дает возможность применять для закрутки произвольный ключ. При этом нельзя безгранично затягивать соединение, для того чтобы не разрушить резьбовое соединение или корпус. В ходе перетягивания резьбы способна образоваться незаметная трещина, которая под давлением станет местом утечек теплоносителя.
  5. После завершения установки пробки, приступают к обвязке входящих/выходящих труб. Одновременно устанавливают краники Маевского в верхний проход батареи, а заглушкой перекрывают нижний.
  6. Монтаж завершают опрессовкой установленного прибора отопления с рабочим давлением среды, для этого подают теплоноситель в смонтированную систему.

Приобрести и установить пробки для радиаторов не трудно, они продаются в торговых точках сантехнического уклона, во всех регионах страны, в том числе в Москве. Тем не менее, нужно отнестись к данному процессу довольно серьезно. Крайне принципиально выбрать сочетающиеся металлы, безукоризненно определить тип резьбы и габариты пробки, а также ее положение. Придерживаясь таких не сложных советов профессиональных специалистов, можно избежать множества проблем в ходе функционирования отопительной системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
