Расчет подвесного потолка армстронг: как рассчитать плиты и комплектующие

Как рассчитать нужное количество элементов

Проще всего подсчитать длину пристенного уголка. Для этого надо суммировать всю длину стен в месте крепления элемента, весь периметр, включая балки, выступающие части стен, ниши и т. д. Получившуюся сумму делим на стандартную длину уголка — обычно 3 м — и округляем в большую сторону для получения целого числа. То есть, если периметр помещения составляет 40 м, то количество уголков составит 40 : 3 = 13,3333… Округляя, получаем 14 уголков.

Для расчёта количества основных и поперечных направляющих элементов следует сделать чертёж, на котором будет изображена расположения элементов потолка.

Расчетная схема потолка Армстронг

Чаще всего получается так, что площадь потолка не позволяет использовать целое число ячеек, остаются излишки. В идеале следует расположить все элементы по площади потолка таким образом, чтобы ячейки меньшего размера находились равномерно по всему периметру. На практике часто получается, что остаток слишком мал, чтобы делить его на две части, и приходится просто располагать обрезанные панели с одной стороны комнаты.

Цены на каркас для потолка

каркас для потолка

На этой же схеме подсчитываем количество основных направляющих. Обычно они располагаются поперёк комнаты, перпендикулярно длинной стене. Первый ряд в идеале устанавливается в 60 см от примыкающей стены, следующий — в 120 см от первого и т. д. На практике длина комнаты практически всегда не делится на нужное число отрезков, поэтому стараются разместить элементы симметрично, или, если остаток слишком мал, с той стороны, которая меньше бросается в глаза.

Расчет количества материалов

Если ширина комнаты больше стандартной длины основных направляющих (т. е. 3,7 м), то их стыкуют по длине с помощью замков, а излишки отрезают ножницами по металлу. В этом случае количество основных направляющих возрастает во столько раз, сколько элементов надо состыковать. Например, при ширине помещения 5,8 м потребуется соединить две основные направляющие. Если длина комнаты, 10 м, то понадобится 9 рядов основных направляющих или 18 стандартных элементов.

Далее следует сосчитать поперечные направляющие, сначала более длинные, затем — короткие, если они применяются.

Монтаж потолка Армстронг своими руками

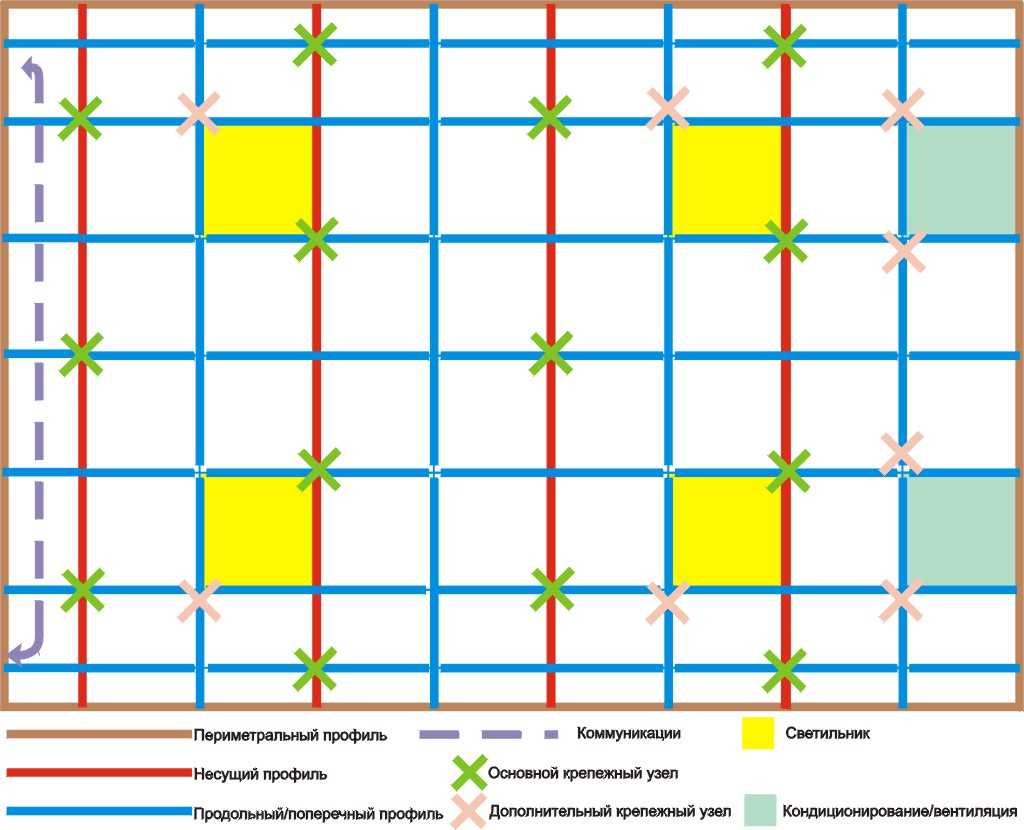

Проектирование потолка Армстронг

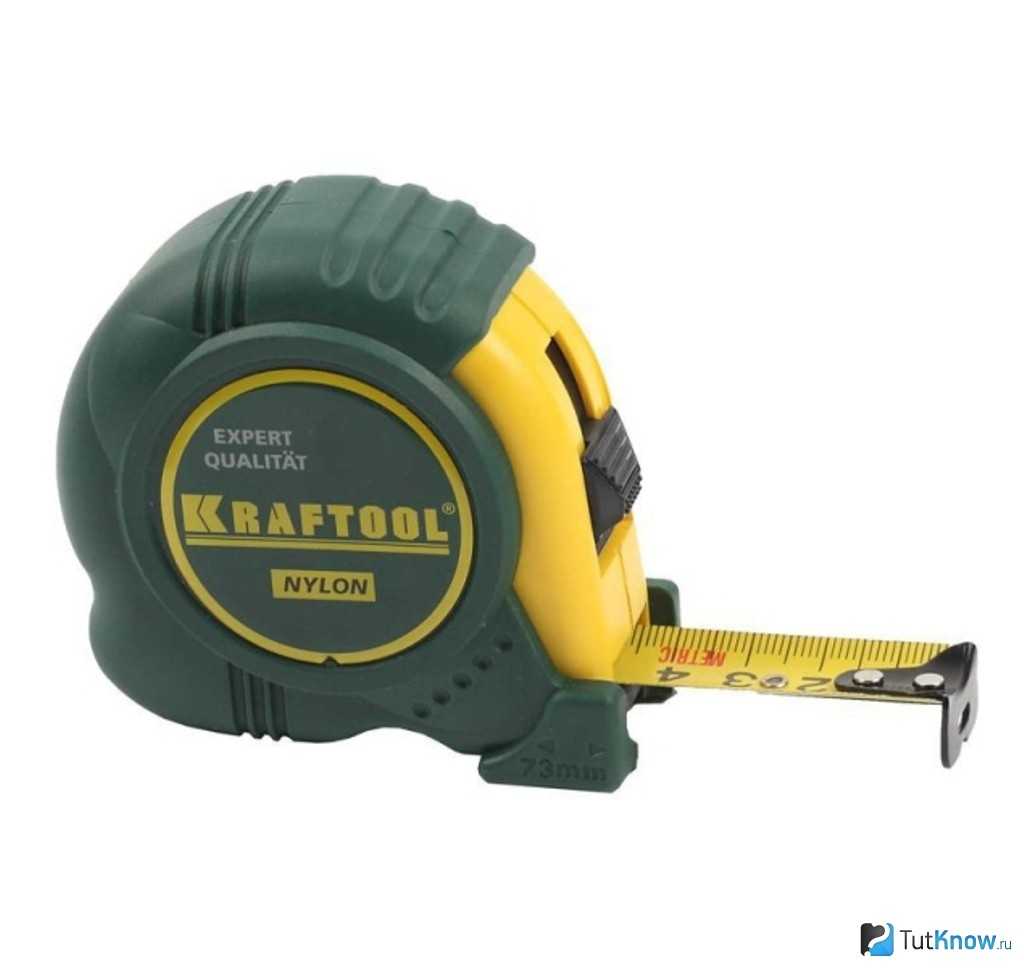

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.

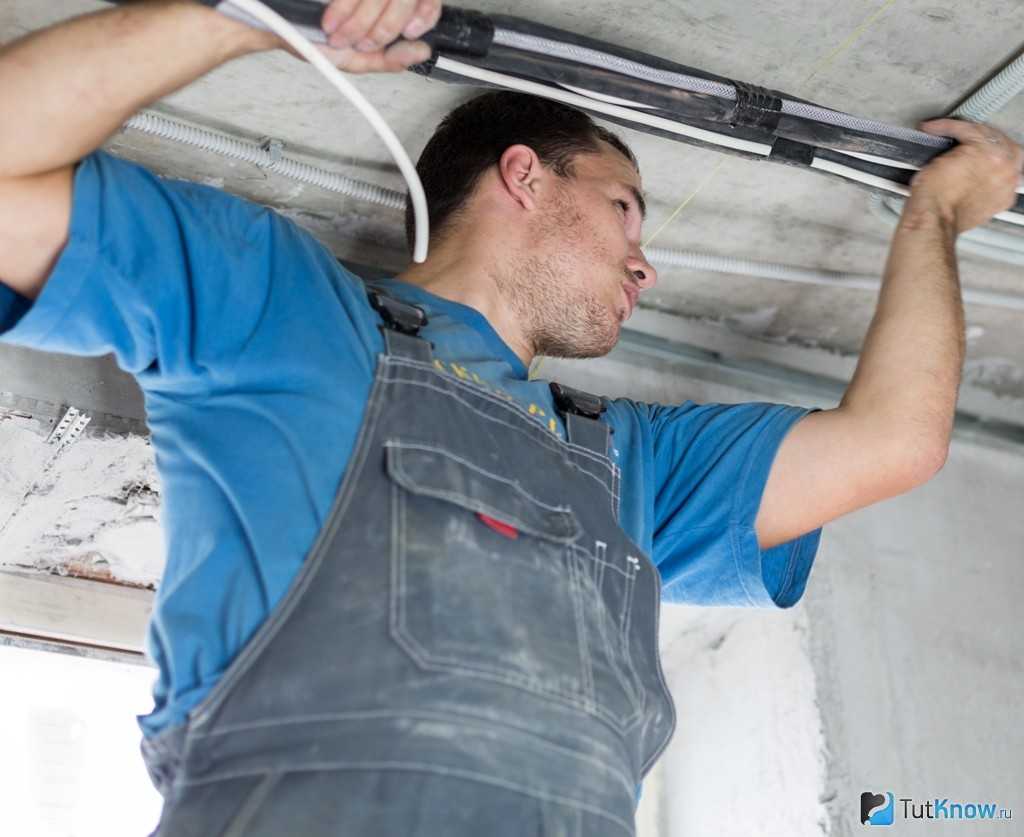

• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.

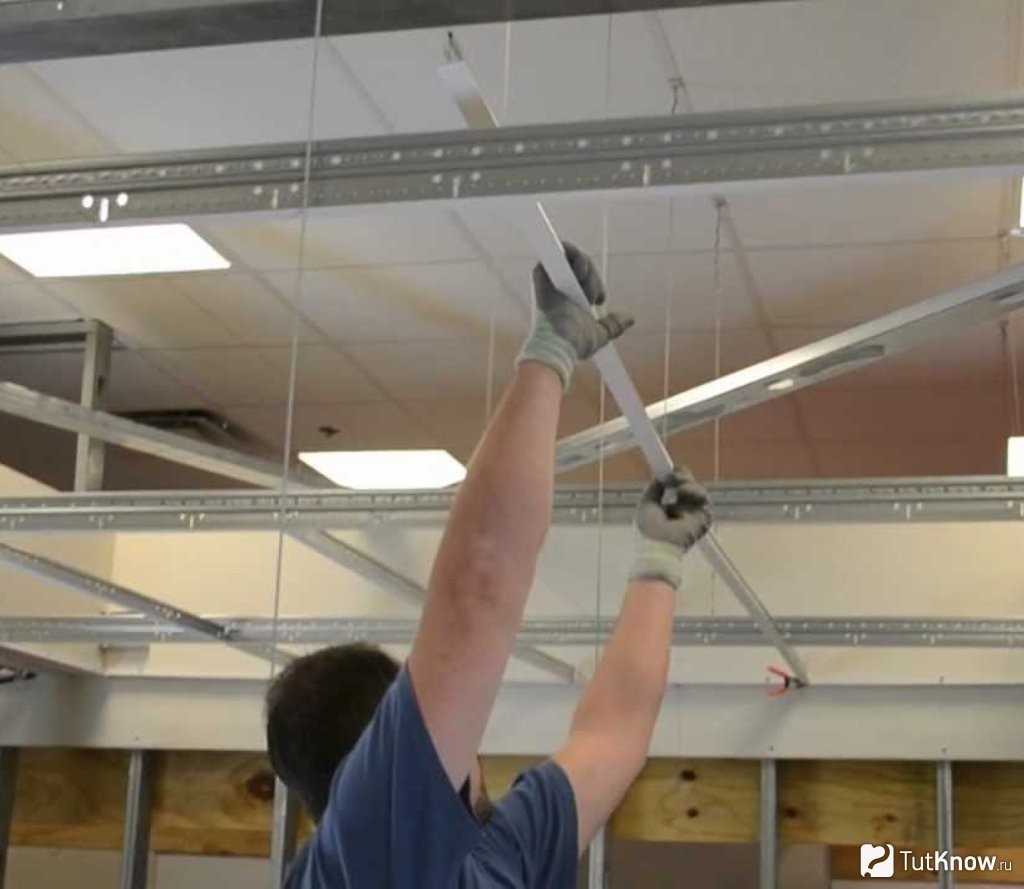

5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Стандартные размеры

Как уже отмечалось, наиболее часто используется квадратная ячейка 60 на 60 см. Тем не менее, существуют и другие варианты заполнения, например, прямоугольными декоративными панелями 120 на 60 см. Такой вариант достигается исключением поперечных направляющих на 60 см. Используется этот способ редко, так как прочность в таком случае снижается, а декоративная панель, набирая влагу из атмосферы, может начать провисать под собственным весом.

Подвесной потолок Армстронг: технические характеристики

Материалом для декоративных панелей чаще всего служит каменная вата, которая при всех своих положительных качествах плохо реагирует на повышенную влажность воздуха. Проблему можно решить, используя панели из других материалов (МДФ, стекло, зеркала и т. д.), которые мало подвержены воздействию влаги. Можно использовать комбинированную систему, включающую в себя как квадратные, так и прямоугольные ячейки с разными декоративными панелями. Эстетически такой способ очень привлекателен и позволяет найти массу вариантов исполнения.

Расчёт диагонального расположения элементов

В некоторых случаях применяется такое дизайнерское решение, как диагональное расположение системы. При этом способе все подвесные элементы по отношению друг к другу перпендикулярны и только относительно пристенного уголка расположены под углом 45°. Рассчитать количество элементов при таком расположении можно только по схеме, выполненной в масштабе, допускающем более-менее точный подсчёт длины элементов. В основном это относится к направляющим и подвесам, так как количество пристенного уголка подсчитывается обычным способом.

Потолок Армстронг с диагональным расположением элементов

В заключение следует заметить, что любая методика подсчёта довольно приблизительна, поскольку не учитывает возможных ошибок, внесения изменений в проект по ходу дела или иных случайностей. Практика показывает необходимость приобретения элементов конструкции с некоторым запасом, который очень часто выручает при появлении каких-либо затруднений. В остальном подсчёт и установка потолка Армстронг — вполне доступная затея, которую можно осуществить самостоятельно.

Подробную статью на эту тему вы сможете найти здесь!

Видео — Монтаж подвесного потолка Армстронг

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Устройство подвесного потолка Армстронг

Подвесной потолок создается из многосоставного каркаса, на который и устанавливаются сами плиты. Данная конструкция является очень надежной и прослужит длительный срок.

Каркас создается из множества металлических профилей, продольных и поперечных. К потолку он присоединяется при помощи крепежного узла и подвеса, который состоит из крючка и штанги.

Устройство подвесного потолка Армстронг

Наиболее массивные и крепкие элементы металлического профиля стоят по бокам конструкции, образуя прямоугольник. Остальные же балки размещаются на нем в соответствии с будущим количеством плит. В его состав входит несущий профиль 3700 мм, периментальный 3000 мм (требуется если нужно установить подрезанные плиты), продольный 1200 мм и поперечный 600 мм. В итоге это все образует каркас для подвесной системы.

Монтаж подвесного потолка армстронг

Панели подвесного потолка Армстронг чаще всего производятся квадратные, с размерами 600х600 мм. Не всегда на весь потолок может уместиться исключительно равные плиты. По этой причине их можно подрезать, не нарушая общую надежность.

Плиты из минерального волокна делятся при помощи монтажного ножа или его аналогов. Резать их достаточно легко. С жесткими материалами дела обстоят труднее. Например, чтобы разрезать потолочную плиту из стекла понадобится инструмент с алмазным основанием.

При необходимости плиты подвесного потолка можно подрезать

Само устройство подвесной системы Армстронг предельно простое. А ее главным преимуществом принято считать возможность установки на потолок с дефектами. Различные неровности, сколы, обветшалая краска — все это не помеха подвесной системы. Ведь ее панели устанавливаются не напрямую к потолку, а крепятся к заранее вмонтированному каркасу. А благодаря своей надежности конструкция прослужит достаточно много лет.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Виды подвесных потолков армстронг

Британская фирма Armstrong первой вывела на рынок уникальный проект применения модулей. Существует множество материалов, комплектующих подвесные потолки армстронг.

Технические характеристики и виды этих материалов:

• Волокно с применением минералов
• Поликарбонат
• Дерево
• Волокно из базальта
• Алюминий
• Сталь

Текстурные особенности потолков:

• С применением тиснения
• С применением перфорации
• С применением одинакового геометрического рисунка
• С применением различных элементов декора

Технические характеристики потолков по площади применения:

• Минимальная площадь покрытия потолка может составлять полтора квадратных метра
• Потолок может покрыть пространство до тысячи квадратных метров. Такая площадь имеется в наличии в большинстве вокзалов, либо торговых центров.

Уникальная конструкция позволяет создать следующий дизайн потолка армстронг:

• Абсолютно ровную подпотолочную область
• Различные фигуры в трех измерениях
• Цветная разрисовка потолка
• Разноуровневый потолок

Данные типы дизайна могут применяться всюду: в офисах, муниципальных организациях, производственных цехах, а также в жилых домах. Кроме того, можно подобрать конструкции подвесного потолка как с видимой системой подвешивания к потолку, так и со скрытой. В потолок можно встроить любое необходимое оборудование: освещение, звуковую и видео аппаратуру, систему кондиционирования.

Особая модульная конструкция выделяет из общей массы подвесные потолки армстронг.

Размеры модулей могут разниться, но производители стараются соблюдать следующие параметры при производстве:

• 600х600мм или квадратные плиты
• 600х1200мм или прямоугольные плиты

Обыкновенно толщина модуля потолочной конструкции не превышает 25мм, а также имеет наименьший данный параметр в 8мм. Исходя из этого, нет больших сложностей в том, чтобы определить вес подвесного потолка армстронг. Минимальная масса потолка составит 2,5кг на м2, а максимальная до 8, что является приличным разбросом. Выяснить, отчего вес 1м2 подвесного потолка армстронг так различен, помогает материал, которым комплектуются модули конструкции. Металл и дерево значительно утяжеляют потолок, в то время как минеральные, либо базальтовые волокна значительно уменьшают массу деталей.

Выяснив вес каркаса подвесного потолка армстронг, можно узнать, какие модули бывают непосредственно по форме их собственных кромок:

• Microlook – тип модуля у узкой ступенью для подвешивания каркаса для подвесного потолка. имеющий ширину полтора см.
• Board – модуль данного типа обладает ровными кромками, которые предназначаются для монтирования на установочные планки.
• Tegular – вид модуля, имеющий ширину планки 2,4см и обладающий широкой ступенькой.

Надежная подвесная система – залог успеха для любого потолка. Исключением не является по данному параметру и подвесной потолок армстронг

Характеристики подвеса данной конструкции всегда соответствуют всем стандартам безопасности, что обеспечивается производством каркаса из металлических элементов, которые представляют собой:

• Несущий профиль
• Угловой профиль
• Поперечный профиль
• Проволочный регулируемый подвес

Для того, чтобы потолок выглядел так, как на лучших фото мировых офисов, необходимо соблюдать несложное правило, а именно, подбирать профили согласно общей цветовой стилистике помещения.

Как установить потолок типа армстронг, смотрите на видео:

Достоинства подвесного потолка Армстронг

Если надо быстро и недорого установить потолок в комнатах с достаточно высоким потолком, то неплохой вариант – это система подвесного типа Армстронг. Такая конструкция пользуется большой популярностью как у рядовых потребителей для оформления жилых и подсобных помещений, так и для отделки потолочной поверхности в зданиях общественного назначения. Ведь она имеет массу преимуществ. Кроме современного внешнего вида, такие подвесные конструкции практичны и удобны в эксплуатации.

Подвесные потолки армстронг относятся к классу легких конструкций, они не создают нагружений на несущие конструкции

Среди основных плюсов следует отметить следующие:

• возможность свободного доступа к вентиляционным системам и осветительным приборам;
• скрытие неровностей, мелких трещин и прочих дефектов на основном потолке;
• быстрота монтажа и разборки, возможность заменить, при необходимости, отдельные детали, не снимая весь потолок;
• высокий процент светоотражения плитки, что позволяет сэкономить на электричестве;
• хорошие шумопоглащающие характеристики;
• экологическая чистота и безопасность.

Так как подвесной потолок Арстронг пользуется большим спросом на строительном рынке, можно приобрести любые аксессуары, облегчающие их установку (например, вентиляционные решетки и встроенные осветительные приборы и т.д.)

Но, как часто бывает, и этот строительный материал не лишен недостатков:

• невозможность использования в помещениях с повышенной влажностью. В этих условиях внешний вид плит быстро портится: часто может поменяться цвет. В этом случае лучше отдать предпочтение реечным или кассетным потолкам;
• хрупкость. Они легко могут повредиться от любых резких ударов, даже от выстрела обычной пробки от шампанского. Поэтому лучше приобретать плиты в больших количествах на случай непредвиденной ситуации.

Возможность легко заменить отдельные части потолка немного нивелирует данные неудобства в эксплуатации.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Расчет комплектующих потолка Армстронг.

Расчет комплектующих для монтажа подвесного потолка Армстронг Вы можете выполнить на странице «Калькуляторы» на нашем сайте.

Также, зная площадь и периметр помещения, Вы можете рассчитать количество комплектующих сами, умножив площадь на соответствующие коэффициенты.

Для несущего профиля: 0,24*S

Для профиля поперечного 1,2м : 1,4*S

Для профиля поперечного 0,6м: 1,4*S

Для подвесов: 0,7*S

Для углового профиля: 0,66*P .

Обратите внимание, что данные формулы подходят для расчета комплектующих к подвесным потолкам в прямоугольном помещении. Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно

Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно.

Если у Вас возникают трудности при расчете комплектующих для потолка армстронг, сообщите нашим менеджерам параметры вашего помещения или пришлите нам схему, и мы сами рассчитаем необходимое количество профилей, подвесов и уголков для подвесного потолка.
