Расчет потолка армстронг на калькуляторе, по чертежу или формулам

Разновидности по типу лампы

Лампы в светильнике для подвесного потолка Армстронг могут быть светодиодными или люминесцентными.

Люминесцентные

Т8.
Т5 – этот используется реже.

Расположение светильников на потолке в офисе Для того чтобы такой осветительный прибор работал правильно, его нужно правильно смонтировать, запускать и эксплуатировать. Элементы, которые подают напряжение бывают двух типов:

Электромеханические блоки – они передают импульс для поддержания свечения лампы. Но у них низкая частота излучаемого света, а это приводит к тому, что у людей, которые много находятся в помещении с таким освещением, устают глаза. Такие лампы дешевле, но используются зачастую только в складских помещениях.
Электронные – они дороже, но частота мерцания у них настолько ускорена, что незаметна человеческому глазу. Проблема с ними в том, что такие лампы чувствительны к перепадам напряжения, поэтому лучше сразу установить стабилизатор для входящего напряжения.

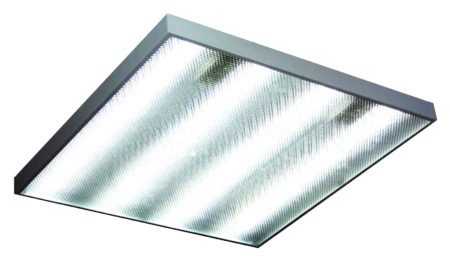

Рассеиватель типа «колотый лед»

Светодиодные

Это, на данный момент, самые экономные приборы. У них срок службы в сравнении с люминесцентными выше, а также их эксплуатация дешевле. Свет в этом случае появляется за счет полупроводников, они имеют ряд неоспоримых преимущества, среди них:

Небольшой вес.
Компактность.
Мощность освещения.
Простота монтажа.
Стойкость к изменениям напряжения в сети.
Отсутствие мерцания, которое негативно сказывается на глазах человека.

Панель расссеивателя для потолочного светильника Количество энергии, которое уйдет на освещение таким прибором комнаты будет как минимум в 2 раза меньше, чем при использовании люминесцентных ламп. Светодиодные элементы подключаются непосредственно к преобразователю, что исключает необходимость постоянной замены отдельных элементов.

Светильник Армстронг нестандартной формы на потолке в офисе

Типы по методу монтажа

В потолок по типу Армстронг светильники могут встраиваться или размещаться наружно. На качество освещения это не повлияет, но может несколько видоизменить вид потолка.

Потолочный светильник рассчитанный для люминесцентных ламп

Встроенный, полностью утапливается внутрь конструкции. Вся начинка прячется в пространство между армстронгом и потолком. Его основной плюс – это эргономичность, потолок выглядит монолитно.

Что касается наружного типа, то он немного выступает за линию потолка

Важное преимущество такого типа – это большая светоотдача. Монтировать можно успешно и один и второй тип, выбор зависит исключительно от собственных предпочтений

Светодиоды внутри осветительного прибора

Стоит заметить, что не все конструкции осветительных приборов, которые сейчас есть на рынке, имеют стандартные размеры. Так американские, которые были первыми на рынке – 60,5х60,5 см. Европейский стандарт – 59,5х59,5 см

На этот момент также нужно обращать внимание при выборе фонаря по методу монтажа

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

~~каркас для потолка~~

Продольные и поперечные профили подвесной системы

Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, м	Количество плит, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3х3	25	4	2	12	10	9
3х4	34	5	3	16	15	12
3х5	42	6	4	20	20	15
4х4	45	6	6	24	18	16
4х5	56	6	8	30	24	20
4х6	67	7	10	30	30	20
5х5	70	7	8	40	36	25
5х6	84	8	10	40	45	25
5х7	98	8	12	48	63	30

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Подвесная конструкция Армстронг: расчет комплектующих по формулам

Правильный расчет комплектующих для системы подвесных потолков Армстронг всегда лучше доверить исполнителям монтажных работ чтобы избежать погрешностей, так как при замерах нужно учитывать многие нюансы и конструктивные особенности помещения.

Чтобы избежать нехватки комплектующих в процессе монтажных работ, следует при заказе системы Армстронг добавлять 5-10% материалов сверх расчетного количества, так как простой в работе и дополнительная доставка обойдутся дороже.

Если вы решили сделать заказ материалов самостоятельно, но обстоятельства помешали сделать чертёж потолка для подсчета количества всех комплектующих, можно воспользоваться другим методом подсчета. Для этого нужно правильно посчитать площадь помещения и воспользоваться системой коэффициентов, на которые умножается данная величина.

Методика расчета потолка Армстронг при помощи коэффициентов:

Количество декоративных панелей: Sх2,78, причём S – это площадь комнаты.
Число направляющих профилей: Sх0,23.
Поперечные и продольные профили: Sх1,4.
Подвесы: Sх0,9. Если применяется дополнительно тепло или звукоизоляция, а также тяжелые стеклянные или металлические панели, вес конструкции увеличивается и необходима корректировка числа подвесов.
Уголок рассчитывают исходя из периметра помещения: Р/3.
Крепежи рассчитываются исходя из нормы 5 штук на квадратный метр потолка Армстронг, плюс по несколько штук для укрепления профиля в местах установки светильников.
Светильники: Sх0,2. Количество светильников зависит от яркости освещения и обычно монтируют один прибор на 5м2 площади потолка.

Для того, чтобы монтаж системы Армстронг прошел быстро и легко, нужно провести предварительные несложные расчеты. Формула расчета и нормативы материала на 1м2 площади потолка дадут необходимое количество комплектующих для определения сметы выполняемых работ.

Правильный подсчет точного количества материалов для потолка Армстронг позволит приобрести столько комплектующих, сколько будет необходимо, и не придётся переплачивать за лишние метры профиля или уголка. Онлайн калькулятор даёт приблизительный расчет материалов без учета незаметных для программы элементов. Поэтому для корректировки расчета потребности лучше провести его вручную, чтобы быть уверенным в том, что учтены все нюансы планировки.

Как подсчитать количество профиля

Исходя из выбранного типа основания, подсчитать можно несколькими способами.

Например, если ячейка имеет размеры 60Х60 см, можно фиксировать панели, практически, любого размера и все стыки попадут на плоскость основания. Но если стык будет попадать на пустое место, то этот отрезок можно просто прикрепить с верхней стороны с помощью саморезов.

Для того, чтобы произвести расчеты, можно воспользоваться следующей формулой:

Д * (Ш/0,6 — 1) + Ш * (Д/0,6 — 1), где Д- длина помещения, а Ш – ширина.

Как показывает практика, это приблизительный расчет. Часто остается много мелких деталей, которых уже нигде нельзя применить.

Не стоит забывать, что материал всегда надо покупать на 20% больше на случай возникновения неожиданной ситуации. Если расстояние между деталями составляет 40 см, на стык двух частей необходимо подложить поперечину.

Рассчитать необходимое количество профилей для гипсокартона можно по другой формуле: Д * (Ш/0,4 – 1). Цифра, которая получилась, равняется общей протяженности профиля. Но, несколько сантиметров понадобится для изготовления поперечин. Поэтому к этому числу стоит прибавить 10-15% .

Количество направляющих профилей подсчитывается проще: их надо будет столько, сколько составляет периметр помещения.

Почему нормы расхода не отражают реального количества комплектующих

Объяснение простое: есть рекомендации по монтажу потолков! Например одна из рекомендаций — расстояние от стены до главной направляющей не должно превышать 600 мм, поэтому в нашем примере правильно было бы добавить ещё один ряд главных направляющих. Расстояние от стены до первого подвеса — не более 450 мм. На расстоянии не более 150 мм от стыка главных направляющих должен быть подвес. Таким образом рассчитывая каркас по нормам расхода мы можем понять сколько потребуется комплектующих без учёта рекомендаций по монтажу, без учёта подрезки и отходов. Поэтому, если вы делаете рассчёт по коэффициентам — рекомендуем брать запас 7-10%.

Для расчета подвесных потолков воспользуйтесь нашим калькулятором, для этого выберите подходящую по параметрам потолочную плиту, перейдите в карточку товара и сделайте расчёт самостоятельно. При этом вам будут предложены только совместимые с выбранной плитой каркасы.

Скачайте наше мобильное приложение для расчета различных подвесных потолков. Удобно когда находитесь на объекте, и вам необходимо рассчитать и срочно сделать заказ на поставку.

Отправляйте заявку на расчет повесных потолков нашим менеджерам. Прикрепите планы помещений к заявке, и мы сделаем расчет бесплатно.

Лихоман Николай

Использование светильников

Помимо замены составляющих и изменения конструкции каркаса, можно сделать еще кое-что – использовать не самые стандартные виды светильников. Приборы освещения, предназначенные для систем такого типа, обычно, представляют собой квадратные элементы, устанавливаемые вместо одной из деталей полотна. Однако, можно заменить их на другие.

Никто не мешает проделать в стандартной сплошной панели отверстие для установки обычного круглого или квадратного встраиваемого светильника. Они меньше самой детали по размеру, но, светят ничуть не хуже специально разработанных решений. Выглядят подобные светильники зачастую намного интереснее и помогут несколько преобразить интерьер.

Как рассчитать количество материалов

Расчет с помощью калькулятора

Калькулятор расчета потолков Армстронг позволяет определить требуемый расход материалов очень быстро, не вникая в принцип его устройства.

Для этого вам потребуются следующие данные:

Площадь потолка в квадратных метрах.
Периметр потолка в погонных метрах.

Полученные данные весьма приблизительны. Например, в них не учитываются светильники и вентиляционные решетки, которые вставляются в ячейки каркаса вместо облицовочных плит. Поэтому будет намного надежнее произвести расчет вручную.

Самостоятельный расчет

Чтобы точно подсчитать количество всех элементов каркаса и облицовочных плит, вам потребуется начертить схему установки потолка в масштабе. Сделать это будет несложно, если вы внимательно изучили описание его конструкции, изложенное выше.

Схема монтажа каркаса

На предложенной выше примерной схеме А и В это соответственно ширина и длина потолка.

А цветными линиями обозначены элементы каркаса:

Коричневый – пристенный периметральный уголок.
Красный – направляющий профиль 3700 мм.
Синий – поперечный профиль 1200 мм.
Зеленый – продольный профиль 600 мм.

Крепление направляющих профилей подвесами обозначено черными точками.

Зная размеры А и В, вам будет несложно подсчитать необходимое количество всех элементов конструкции. А количество полученных ячеек будет соответствовать количеству облицовочных плит.

Если же вам лень рисовать схему, то существует формула для расчета потолка Армстронг по каждому элементу:

Количество потолочных плит вычисляется по формуле Sх2,78.
Количество направляющих профилей – Sх0,23.
Количество поперечных (1,2 м) и продольных (0,6 м) профилей – Sх1,4.
Количество периметральных уголков – Р/3.
Количество подвесов – Sх0,7.

Читайте и другие статьи о расчете подвесного потолка Армстронг.

Для монтажа массивных светильников применяют самостоятельное крепление к перекрытиям

Технология монтажа

Перед тем как собирать Армстронг, на стенах нужно отбить уровни, чтобы дальнейшая работа проходила без осложнений. Для этого применяется лазерный уровень. Начинают разметку от самого низкого угла чернового потолка. В углу вниз откладывают среднее значение длины подвеса, чтобы его можно было свободно регулировать вверх и вниз. От этого места в обоих направлениях по стенам откладывают линии до углов, а затем продолжают их на сопряженных с ними стенах. В последнем углу линии должны соединиться в одной точке.

Далее переходят к установке пристенного L-образного профиля Армстронг. Его закрепляют на дюбелях с саморезами или анкерами с отступом в 50 см. При этом полка расположена снизу. Она должна совпадать с линией разметки на стене. При прохождении через угол полочку профиля нужно надрезать и изогнуть его.

Следующим шагом крепят подвесы для потолка Армстронг, на которые в дальнейшем будут фиксироваться несущие профили. Места крепления профилей лучше заранее отметить на стенах. Подвесы крепят по направлению короткой стены на расстоянии 120 см между ними. Чтобы было удобнее работать, стоит выполнить разметку согласно схеме монтажа потолка Армстронг. На потолке прочерчивают линии прохождения профиля, а на них отмечают места установки подвесов. В результате между ними должно быть расстояние не больше 1,2 м с каждой стороны, а также не более 60 см от крайних подвесов до любой стены. Фиксируют эти элементы саморезами с дюбелями или анкерами. В потолке просверливают отверстие и вставляют крепежный элемент в ушко штанги.

Если в потолке планируется монтаж тяжелых светильников или коробов вентиляции, для них нужны отдельные подвесы. Их размещают со смещением относительно основных элементов для крепления каркаса. Поскольку крючок подвеса тоже занимает некоторое пространство, его стоит закрепить, слегка сместив в сторону относительно монтируемого элемента – примерно на 5-10 см.

Теперь переходят к монтажу несущих профилей по предварительно сделанной разметке. Закрепляют несущие профили на крючках подвесов за специальные отверстия в профилях. Края несущих планок должны ложиться на полки стеновых профилей. Если длины одного профиля недостаточно, его наращивают, используя стандартный замок. Излишки отрезают.

После этого нужно тщательно выровнять все профили по уровню. Для этого регулируют длину подвесов с помощью зажимов-бабочек. Для этого «бабочку» сжимают, передвигают штангу и крючок до требуемого положения, а затем отпускают зажим, чтобы зафиксировать длину. Горизонтальность потолка контролируют по туго натянутому шнуру и уровню.

Следующий этап – создание каркаса из продольных и поперечных профилей. Длинные продольные профили (120 см) фиксируют между несущими планками с отступами в 60 см. Возле стен расстояние лучше сделать симметричным с обеих сторон, либо таким, чтобы свести к минимуму подрезку крайних плит. Поперек продольных, также с шагом 60 см, закрепляют поперечные профили (короткие рейки 60 см длины). Для стыковки используют стандартные крепления.

Дальнейшая работа по устройству подвесного потолка Армстронг состоит в монтаже встраиваемых элементов в образовавшиеся ячейки каркаса. Если над чистовым потолком проходит электропроводка или вентиляционные воздуховоды, их необходимо вывести к месту дальнейшего подключения. Как правило, вместе с подвесными потолками Армстронг используют светодиодные, растровые или люминисцентные осветительные приборы размером 59×59 см. Чтобы установить такой светильник, его нужно слегка наклонить и завести в ячейку по диагонали. Затем прибор поворачивают, совмещая с ячейкой, и укладывают на профили. Затем через соседнюю ячейку выполняют подключение светильника к электропитанию.

Некоторые предпочитают устанавливать точечные светильники. Такие осветительные приборы врезают непосредственно в плиту. В ней нужно вырезать отверстие подходящего диаметра, зафиксировать прибор и установить плиту на место. Сквозь соседнюю ячейку можно подключить светильник. Аналогичным образом устанавливают воздухозаборники для систем вентиляции.

Последний этап – заполнение ячеек каркаса плитами. Каждую плитку слегка наклоняют относительно ячейки и по диагонали заводят в пространство над каркасом. Затем плитку поворачивают так, чтобы она совпала с ячейкой по форме. Если сборка каркаса выполнена правильно, плиты ложатся без каких-либо усилий.

Общее описание расчета потолков

Использование специализированного программного обеспечения, чтобы рассчитать стоимость натяжных потолков, разрешает составлять прогнозы будущих расходов и выбирать материалы, которые вы предпочитаете в виду своих эстетических вкусов и финансовых возможностей.

Наиболее эффективное использование калькулятора для потолков предполагает наличие у заказчика хотя бы общего представления о том, что же собой представляет это красивое изделие. Перед тем, как правильно выполнить расчеты по натяжному полотну предлагаем вам подробнее разобраться, что же составляет основу потолка.

В наиболее общем представлении натяжной потолок — это изделие, состоящее из специального материала, определенным образом зафиксированного на прикрепленных к стене профилях

Обратим внимание на основные виды используемых полотен:

пленка ПВХ (поливинилхлоридная). Потолочная пленка изготавливается путем спаивания отдельных полос на специальном оборудовании согласно предварительно снятым размерам. Существует несколько разновидностей фактуры ПВХ-поверхностей: глянцевая, матовая, сатиновая, замшевая и даже кожаная. Каждый вид фактуры имеет свои особенности применения в соответствии с интерьерной обстановкой в комнате. ПВХ-покрытия очень влагостойкий и надежно защищает помещение от затопления;
тканевое покрытие. Оно представляет собой трикотажное полотно, изготовленное из нитевидного полиэстера и обработанного жидким полиуретановым составом. От поливинилхлоридной пленки текстильные поверхности отличаются отсутствием сварных швов. Также технология установки тканевого полотна в отличие от ПВХ-потолка не требует использования оборудования для нагревания натяжного материала. Текстиль не подвержен разрушению при отрицательных температурах, в то время как ПВХ-пленка при морозе может треснуть.

И тот и другой вариант покрытия не лишен недостатков при многих положительных характеристиках. Определяясь с типом устанавливаемой укладки нужно больше о нем узнать и подумать, какая роль отводится натяжному покрытию в вашем случае. Особенности помещения помогут окончательно определиться с материалом.

Позитивные и негативные стороны

Светильник для потолка такого типа имеет свои преимущества, среди них:

Простой монтаж, который можно осуществлять на любом участке потолка. Это дает возможность сделать освещение эффективным и именно в требуемых зонах.
Простой доступ к крепежам и проводке.
Легкость замены поврежденных элементов, и ламп, которые перегорели.
Высокая эффективность передачи света.
Возможность использовать разные типы ламп: светодиодные или люминесцентные. И один и второй вариант будет экономным.
Если необходимость в локальном освещении отпала, то можно заменить блок с лампами на потолочную панель. Причем это будет совершенно незаметно.

Оригинальное решение с использованием светодиодов Недостатки тоже есть, среди них такие:

Как бы не менялся их дизайн, вид светильников армстронг остается стандартным, поэтому декоративным элементом они точно не будут.
Еще один недостаток выплывает из попытки задекорировать их. Для этого используются опаловые рассеиватели, которые достаточно быстро теряют яркость и их приходиться менять.
Холодный световой спектр ламп может утомлять.

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Особенности потолков

Реечный подвесной потолок армстронг имеет свои особенности конструкции, так же как и подходящие для него светильники. Среди основных особенностей:

Скорость и простота монтажа с минимальным количеством пыли и грязи.
Установку можно выполнить своими руками.
Удобство маскировки коммуникаций любого типа и размера. Потолок с помощью специальных подвесов можно опустить настолько, насколько требуется.
Простой доступ к каждому блоку.
Элементарность установки специального осветительного прибора взамен потолочных секций. При этом прокладка электропроводки не станет проблемой. Размер каждой секции потолка 60х60 см – проложить новые электрические коммуникации просто.

Важно! Для монтажа специального осветительного прибора вследствие его солидного веса требуется установка дополнительных укрепляющих подвесов. Это поможет исключить провисание всей конструкции

Среди преимуществ потолков армстронг и их светильников:

Простота монтажа на любом участке потолка. Размер прибора такой же, как и декоративной ячейки, снять элемент потолка и установить вместо него осветительный прибор не займет более 1–2 часов.
Равномерное освещение. Для этого приборы располагают в шахматном порядке. Это помогает исключить темные зоны.
Добавление новых источников света без ограничений, осуществляется таким же образом, как и замена их декоративными потолочными элементами.
Простой доступ к проводке и крепежам.
Каждый светильник имеет антивандальную защиту, что позволяет гарантировать сохранность источников света. В случае со ртутными люминесцентными лампами это существенный плюс.
Светильники, используемые для потолков армстронг, могут монтироваться в натяжные и гипсокартонные подвесные потолки. В первом случае световой элемент только светодиод. Для установки в такие потолки есть свои особенности.

Недостатки тоже есть, среди них основной – стандартность внешнего вида. Также потребители отмечают высокую цену каждого отдельного светильника.

Расчёт диагонального расположения элементов

В некоторых случаях применяется такое дизайнерское решение, как диагональное расположение системы. При этом способе все подвесные элементы по отношению друг к другу перпендикулярны и только относительно пристенного уголка расположены под углом 45°. Рассчитать количество элементов при таком расположении можно только по схеме, выполненной в масштабе, допускающем более-менее точный подсчёт длины элементов. В основном это относится к направляющим и подвесам, так как количество пристенного уголка подсчитывается обычным способом.

Потолок Армстронг с диагональным расположением элементов

В заключение следует заметить, что любая методика подсчёта довольно приблизительна, поскольку не учитывает возможных ошибок, внесения изменений в проект по ходу дела или иных случайностей. Практика показывает необходимость приобретения элементов конструкции с некоторым запасом, который очень часто выручает при появлении каких-либо затруднений. В остальном подсчёт и установка потолка Армстронг — вполне доступная затея, которую можно осуществить самостоятельно.

Подробную статью на эту тему вы сможете найти здесь!

Видео — Монтаж подвесного потолка Армстронг

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Расчет необходимой комплектации

Перед тем, как собрать Армстронг, нужно тщательно выполнить все необходимые расчеты. При расчете Армстронга определение длины пристенного уголка обычно не встречает никаких затруднений. Все, что потребуется в этом случае – сложить вместе общую длину стен, вдоль которых будет устанавливаться уголок. Это также касается всех балок, выступающих участков стен, ниш и т. п. Итоговый результат делится на стандартную длину уголка (3 м) и округляется в большую сторону. К примеру, если после подсчета общей длины стен получилось 40 м, то для определения числа уголков проводится простое деление 40 : 3 = 13,3333. После округления получается 14 штук.

Чтобы произвести расчет подвесного потолка, точно определив количество основных и поперечных направляющих, составляется схема с указанием местоположения каждого элемента потолка. В основном размеры потолочной поверхности не дают возможность применить целое число ячеек. В таком случае рекомендуется добиться такого размещения декоративных панелей, чтобы меньшие по размеру были равномерно рассредоточены по всей отделываемой площади. Если оставшееся расстояние меньше половины общей длины панели, то такие кусочки желательно размещать по одной из сторон комнаты.

Порядок составления чертежа для расчета комплектующих подвесных потолков Армстронг:

Вся поверхность потолка на чертеже схематически разбивается на квадраты 60 на 60 см. Их общее число (вместе с укороченными элементами) указывает на нужное количество декоративных панелей и светильников.
С помощью чертежа расчета потолка Армстронг определяется число основных направляющих. Как правило, они располагаются поперёк помещения, под углом 90 градусов к самой длинной стене. Монтаж первого ряда рекомендуется начинать в 60 см от примыкающей стены. Следующая полоса монтируется в 120 см от первой и т. д. Как показывает опыт, длину помещения обычно никогда не удается разделить на требуемое число секторов. В таком случае осуществляется симметричное размещение элементов. Слишком короткие обрезки стараются устанавливать вдоль самой незаметной для обозрения стороне.
В очень широких комнатах стандартной длины основных направляющих (3,7 м) не хватает. В таком случае проводится прямая стыковка нескольких элементов между собой, для чего используются специальные замки. Для обрезания лишних частей потребуются ножницы по металлу. Такое положение вещей провоцирует заметное возрастание числа основных направляющих (по количеству стыкуемых отрезков). К примеру, если помещение имеет ширину 5,8 м, то потребуется сращивание двух основных направляющих. При длине помещения в 10 м требуется 9 линий из основных направляющих или 18 стандартных изделий.
Далее в процессе расчета комплектующих для потолка Армстронг определяют число поперечин. Начинать удобнее с более длинных составляющих, переходя затем к коротким деталям (при их наличии). Если какой-то из элементов нуждается в подрезании по длине, его считают отдельно.

Выбор для вас

Встраиваемая модель

На сегодняшний день светильники модели Армстронг 4х18 разделяются по способу монтажа на следующие типы:

встраиваемые. Такие лампы получили свое название из-за того, что монтируются в поверхность потолка, не выступая над ним. Встраиваемые модели активно используются в офисах, поэтому их еще называют «офисные светильники». Потолочные конструкции подвесного типа могут удерживать на себе большое количество подобного рода осветительных приборов;

накладные. Особенностью подобных ламп является то, что она может устанавливаться на любые типы потолка (обычный или подвесной). Также могут встречаться в офисах, но гораздо реже.

Помимо этого, Армстронг 4х18 может различаться в зависимости от осветительного элемента:

Светодиодный тип

светодиодный. Считается более современным вариантом. Такие лампы могут объединяться параллельно или последовательно, формируя линии. Им присущи все те преимущества, которые были описаны выше;
люминесцентный. Такие лампы имеют модульное строение. В стандартных светильниках обычно используется четыре лампы. Обязательным элементом изделия является наличие пускорегулирующей аппаратуры. Эта аппаратура может быть электронной или электромеханической. Но у последних имеется существенный недостаток, заключающийся в наличии стробоскопического (пульсирующего) эффекта. Он возникает в момент включения светильника и со временем приводит к утомлению глаз.

Офисные помещения сегодня зачастую оборудуются светодиодными моделями. Благодаря им с потолка идет хороший световой поток, абсолютно безвредный и приятный для глаз человека. Как видим, наиболее популярными моделями для потолка в офисе являются встраиваемые светодиодные светильники типа Армстронг 4х18.
