Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

• механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
• электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

• нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;

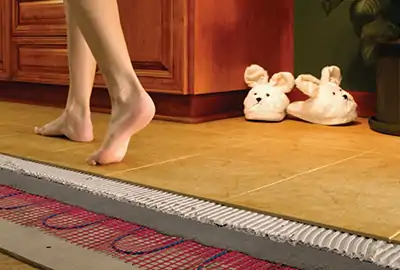

• теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
• специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Электрический теплый пол

В современной отделке помещений теплый пол от котла уже не является единственным вариантом. Вместо этого можно воспользоваться системами, работающими от электричества, срок службы которых достигает 50 лет без дополнительных вложений.

Широко применяются 3 варианта конструкции:

Для обогрева помещения можно использовать систему кабелей. Для этого используются экранизированные провода с двухслойной изоляцией. Они укладываются секциями и соединяются между собой герметичными муфтами.

Вместо проводов пол можно покрыть специальной инфракрасной пленкой. Она не нуждается в установке бетонной стяжки или высыхания клея. Единственный минус в таком решении заключается в высокой стоимости материала.

Стоит отметить, что монтаж теплого пола на электрической основе имеет достаточное количество преимуществ. Во-первых, его можно использовать независимо от размеров помещения или типа жилья. Во-вторых, нагрузку на систему можно распределить в зависимости от назначения.

Так, в кухне, где обогрев пола не является обязательным, можно использовать кабели и маты с меньшей мощностью. А в спальне или лоджии нагрузку на отопительную систему можно усилить.

В-третьих, большая часть моделей электрического теплого пола не требует обязательной цементной стяжки. Плитку можно класть поверх системы. Поэтому монтаж не занимает много времени. В отличие от водяного пола, она не требует периодических проверок на герметичность.

Работа электрических кабелей бесшумна, но способна прогреть поверхность пола максимально равномерно. Такой обогрев можно использовать в любое время года с функцией регулировки температурного режима.

Детская, спальня

Вполне логичное желание – сделать пол теплым в помещениях, где много играют, сидят на полу или ходят босиком. Однако здесь есть ряд нюансов:

1. любой, даже маломощный, нагревательный прибор «сжигает» кислород;
2. не все напольные покрытия хорошо реагируют на подогрев снизу;
3. все обогреватели сушат воздух, что может отрицательно сказываться на здоровье и сохранности некоторых вещей.

С некоторыми из этих сложностей справиться будет легче, с некоторым – сложнее или вовсе невозможно. Первая проблема неплохо решается за счет своевременного проветривания или установки вентиляционных клапанов. Разве что с теплыми полами это придется делать чаще, что зимой может стать небольшой проблемой. Вторая проблема представляет собой реальную сложность.

Фото с сайта Davisoilkeene.com

Ламинат – более приемлем, но нужно подбирать модели, которые совместимы с системами обогрева пола и нормально себя ведут при стабильно высокой температуре. Один из самых неподходящих вариантов – деревянный пол (паркет, доска), так как дерево иссушается, трескается, начинает скрипеть и портиться. Таким образом, решение установить теплые полы в жилых комнатах может обернуться сменой дизайна помещения и полной заменой напольного покрытия.

Фото с сайта S3-production.bobvila.com

Плюсы установки теплых полов в жилых помещениях несомненны:

защищают от сквозняков;

поддерживают комфортную температуру воздуха;

удаляют излишки влаги (особенно важно для регионов с высокой влажностью, в частности Санкт-Петербурга, Калининграда, Дальнего Востока);

защищают от плесени и грибка;

позволяют ходить дома босиком или в носках без риска простуды, можно не бояться за здоровье детей, играющих на полу

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

От чего зависит стоимость устройства?

Затраты на устройство теплого электрического пола зависят:

• от стоимости комплекта системы теплого пола, рассчитываемого по квадратуре помещения;
• от объема монтажных работ, оплата которых может составлять треть всех расходов на оборудование;
• от необходимости выравнивания пола;
• от сложности укладки финишного покрытия.

Если вы выбираете для подогрева систему водяного теплого пола, то конечная стоимость работ зависит от выбора вида труб. Доступнее всего металлопластиковые трубы, которые в полтора раза дешевле полипропиленовых труб. Наиболее дорогими считаются медные трубы. Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов.

Подробности

Виды укладки труб

Устройство:

• Первоначально вам потребуется произвести расчеты индивидуально для каждой комнаты. Для чего понадобятся следующие данные:

• размер обогреваемого помещения;
• из какого материала выполнены перекрытия, перегородки и несущие стены;
• ознакомиться с параметрами утеплительного материала;
• каким будет финишное покрытие;
• размер укладываемых труб, из какого они материала;
• какой мощностью обладает нагревательный котел;
• спроектировать схему теплого пола.

Данные параметры помогут вам определиться с оптимальной длиной укладываемых труб, рассчитать необходимый шаг укладки для наилучшей теплоотдачи.

Советы по монтажу

Укладку труб лучше начинать от самой холодной стены (наружной) в помещении. Если необходимо, чтобы интенсивность нагрева постепенно снижалась от наружной стены к внутренним, нужно использовать способ укладки змейка. Для равномерного прогревания комнат, не имеющих наружных стен лучше использовать спиральный способ монтажа с развитием от стен к центру комнаты.

Вообще желательно чтобы в контурах, которые подключены общим коллектором, сопротивление было одинаковым.

Монтаж водяного теплого пола своими руками

Этапы:

• Подготавливаем основание. Если имеется старое покрытие его необходимо полностью демонтировать. Убрать доски и лаги;

• С помощью уровня нужно определить высоту нового пола по входной двери. Это где-то должно быть 1,5-2 см ниже порога;
• Следующий этап — устройство и подключение коллектора. Для чего монтируется специальный ящик толщиной 12 см. Размер ящика подбирается в соответствии с тем, какой размер у коллекторной трубы и дополнительных элементов (датчиков и т. п.).
• Коллекторная группа должна быть обустроена таким образом, чтобы под ней было место для загиба трубы.

Шкаф собирается по инструкции, которая к нему прилагается. Здесь проблем быть не должно.

Выбор и монтаж нагревательного котла. Выбирается котел необходимой мощности. Он должен стойко переносить нагрузки и иметь дополнительный запас мощности.

Циркуляция здесь будет обеспечиваться с помощью насоса. Современные котлы уже выпускаются со встроенным насосом. На месте ввода и вывода теплоносителя из котла делаются запорные клапаны. Это нужно для того, чтобы в случае необходимости вы могли отключать нагревательную систему. Очень распространены электрические нагревательные котлы. Они отличаются простым устройством и надежной работой в комплексе с теплыми полами.

Укладывание труб производится по выбранной схеме. Элементы крепятся, как правило, профилями, имеющими отверстия под шурупы.

Когда производится крепление труб нужно следить, чтобы они не были сильно пережатыми. При изгибах нужно также быть предельно осторожными, не превышая допустимого радиуса. Трубы подключаются к коллектору фитингами.

Всем ли можно делать тёплые полы?

Обустроить правильно тёплые полы от центрального отопления в квартире или частном доме не так просто, как кажется на первый взгляд, но часть работ можно выполнить самостоятельно: демонтировать старое покрытие, уложить теплоизоляцию и залить бетонную стяжку.

Что касается укладки труб, то эту работу необходимо делать по готовому проекту и грамотно составленной схеме.

Требуют консультаций и помощи профессионалов подключение к централизованной системе отопления и тестирование работы тёплого пола.

При подключении к центральному отоплению необходимо учитывать, что дополнительное увеличение длины отопительного контура в отдельной квартире может сказаться на качестве обогрева жилища соседей.

Обустройство дополнительного отопления требует согласования с ЖЭКом. Необходимо оформить ряд документов и разрешений, которые подтвердят качество обустройства и безопасность работы тёплых полов.

Ошибки монтажа и их последствия

Строгое соблюдение рекомендаций специалистов при самостоятельной укладке теплого пола – важное условие успешного функционирования системы. Чаще всего новички допускают следующие ошибки:

Чаще всего новички допускают следующие ошибки:

Перепад высот между началом и концом трубы. Если он будет превышать половину диаметра труб, внутри будут образовываться воздушные пробки. Вследствие этого циркуляция теплоносителя будет затруднена и качество отопления снизится

Чтобы этого не случилось, важно располагать трубы строго параллельно полу.
Соединение труб в пределах одного контура. Монтировать контур из 2 отрезков трубы и заливать его бетоном не стоит

Это может привести к протечке. Каждый контур должен состоять из целого куска трубы. Соединения должны быть только с коллекторной группой.
Пренебрежение гидравлическим испытанием. Контрольный запуск системы на максимальном давлении нужно провести до заливки труб бетоном. В противном случае найти утечку, если таковая случиться, будет практически невозможно.
Заливка стяжки на пустые трубы. Бетон продавливает материал труб и циркуляция теплоносителя впоследствии будет затруднена.
Преждевременный запуск отопления. Нагрев труб до набора бетоном крепости приведет к растрескиванию стяжки.

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.

На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.

На гидроизоляционный материал помещают армированную сетку.

На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек.

По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Процесс монтажа

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

• проектировки;
• утепления;
• укладки труб;
• стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих

Утепление водяного отопления

Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.

Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.

Наибольшей популярностью пользуются следующие утеплители:

Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.

Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями

Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.

Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.

Каждая составляющая пирога теплого пола имеет важное значение

Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.

Может быть интересно

Укладка труб

Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.

Для монтажа используют две схемы укладки труб водяного отопления:

• Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.
• Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.

Теплые полы водяные монтажные в виде схемы укладки трубопроводов

Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.
