Проводка частного дома по чердаку

Наружная проводка

Наружный тип электропроводки очень просто сделать в каркасном доме самому

Важно лишь определиться, какой из вариантов вы будете реализовывать

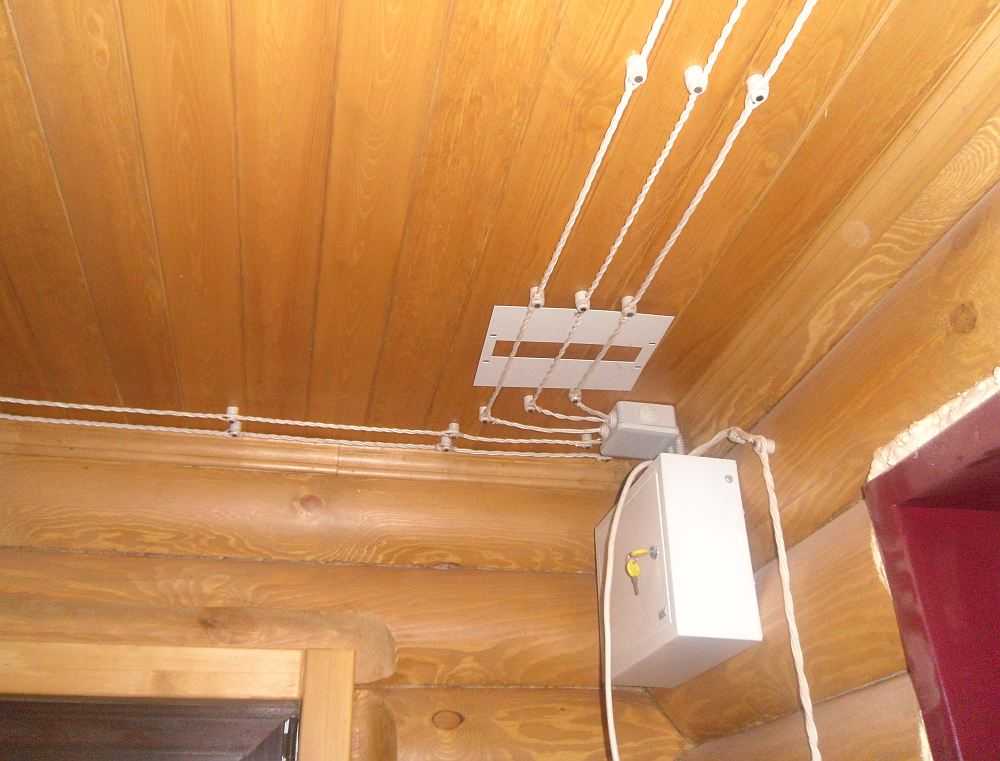

Открытый кабель

Для этого типа проводки приобретают специальный жесткий кабель, который имеет двойную или тройную изоляцию из негорючих веществ. Для закрепления проводов к стенам используют особенные скобы. Также между кабелем и стеной предусматривают металлическую или асбестовую подложку, ширина которой должна быть на 2 см больше, чем у кабеля.

Такой способ проводки электричества считается самым дешевым и надежным, но декоративность у него очень низкая. Особенно это ощущается при одновременном расположении рядом нескольких проводов. Но если сделать ретро-дизайн интерьера или выбрать стиль лофт, недостаток превратится достоинство.

Электротехнические трубы

Если выбрана наружная прокладка проводов, можно их размещать не только открытым способом, но и спрятать в электротехнические трубы из гофры. Для их изготовления используют особые негорючие материалы, которые стойко выдерживают температуру.

В одну трубу можно завести несколько проводов, а закрепляют всю конструкцию к стене специальными клипсами. Благодаря этому проводка не занимает много места и становится более безопасной. Она не повреждается при эксплуатации. Но у трубы менее приятный внешний вид. К тому же, на ней будет скапливаться много пыли, грязи.

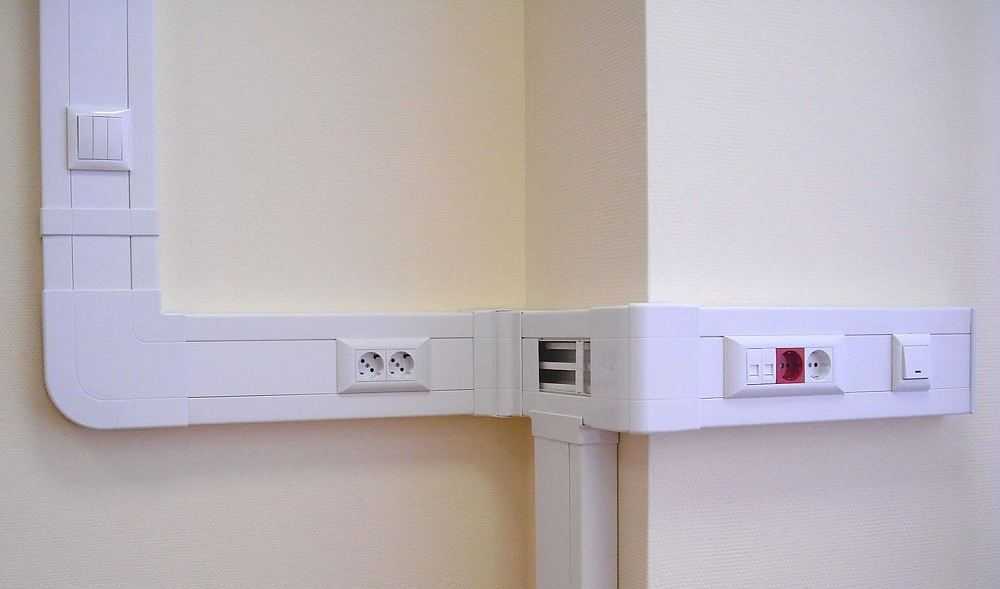

Кабель-каналы

Этот защитный элемент имеет более приятный внешний вид, чем гофрированные трубы. Сегодня производители делают эти элементы разноцветными, чтобы можно было их сочетать с разными вариантами интерьера. Но кабель-каналы идеально ровные, поэтому делают заметной кривизну кривизна стен и потолка в доме. Однако каркасных домах кривые стены встречаются крайне редко, поэтому указанный недостаток для подобных конструкций несущественен.

Выглядят кабель-каналы как короба из пластика. Их закрепляют в стене или на потолке на клей либо закручивают на саморезы. Чтобы эти короба были надежными и защищали проводку от огня, для их производства применяют пластик, выдерживающий пламя и высокую температуру.

Можно приобрести кабель-канал различной ширины, в зависимости от надобности. Сначала укладывают проводники в пластиковые каналы, а затем закрывают их крышками с фиксаторами.

Существенный недостаток кабель-каналов в том, что при возможной усадке каркасного дома они начинают трескаться. Тогда приходится переделывать проводку и менять ее основные элементы. Но преимущество в том, что это один из самых дешевых способов, а собирается электропроводка очень быстро и просто.

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок: ¶

открытая;
проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами. ¶

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: ¶

зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях;
производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил. ¶

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63-2.1.65. ¶

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях). ¶

2.1.74. Коммутационные аппараты в цепях светильников и других электроприемников, установленных непосредственно в чердачных помещениях, должны быть установлены вне этих помещений. ¶

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Составление схемы

Чертеж делают на основании планировки дома, расположения комнат, помещений, учитывают индивидуальные особенности строения

Берут во внимание специфику бытового оборудования, осветительные системы

Разновидности схем электропроводки в частном доме:

Принципиальная. Показывает метод подключения потребителей в цепь и количество пользователей. Для составления применяют специальные обозначения, которые в других схемах не используют.
Монтажная. На плане показаны составные части, указан принцип функционирования, связи между элементами.
Структурная. Показана функциональность совместно с оборудованием после начала работы. По схеме определяют, что необходимо для подключения и настройки.
Функциональная. От структурной отличаются более детальными характеристиками и описанием.

Объединенный проект включает несколько видов эскизов и чертежей, применяется чаще в многоэтажках.

Вычисление суммарной мощности

Расчет необходим, чтобы узнать, достаточно ли характеристик электропроводки для подачи энергии к имеющимся приборам и вновь подключаемым агрегатам. Общую мощность техники вычисляют как сумму мощности всех потребителей с учетом величины пусковых токов.

Особенности расчета:

сведения о мощности есть в техническом паспорте каждого устройства;
показатели активной мощности приводятся в Вт (ваттах), обозначаются литерой Р;
если значение приведены в ВА (вольт-амперах), речь идет о полной мощности (литера S), такие показания непригодны для подсчета суммарного показателя.

Разделение потребителей на группы

Под понятием понимают обобщение нескольких пользователей, которые параллельно подсоединены к питающему кабелю. Общий провод запитан от распределительного устройства (щитка). Для агрегатов высокой мощности (плит, водонагревателей) проводят отдельную линию. Функциональные розетки для чайника, посудомойки, электрической или микроволновой духовки включают в общую группу.

Потребителей в категории формируют несколькими методами:

по типу потребления, например, стиралки, электроплиты, розетки, осветительные приборы;
по помещению (каждой комнате ставят отдельную магистраль);
с применением европейской версии, когда каждый дом или квартира оснащены своей линией проводки в доме с защитными приборами, при этом тип подключаемых приборов не играет роли.

Выбор места для щитка

Электрощит можно ставить только в сухом помещении

Вводный кабель подходит к распределительному щитку, здесь смонтирован автомат, групповые выключатели, счетчик, защитные и контрольные приборы для определения качества электрической энергии и автоматических приборов.

Правила установки щита:

щиты нужно облачать в корпус со стеклом, закрывать на ключ от несанкционированного доступа;
панели монтируют только в сухих помещениях так, чтобы удобно было обслуживать;
высоту установки определяют так, чтобы щит был выше предполагаемого уровня подтопления;
от водопровода и газовой магистрали не должно быть меньше 1 метра.

Способ прокладки электропроводки в чердачных помещениях

Выбор способа монтажа электропроводки в чердачных помещениях может выполняться открытым и закрытым способом. Но если для других помещений выбор способа монтажа зависит во многом от ваших пожеланий, то для чердаков этот выбор сильно ограничен.

Открытая проводка

Чердачная проводка в частном доме, который выполнен из горючих материалов, практически всегда должна быть открытого типа.

Для домов из горючих материалов это вообще оптимальный выбор. Ведь позволяет не только существенно сэкономить на материалах, но и достаточно просто выполнять ремонт (см. Диагностика и ремонт электропроводки своими руками).

На чердаках открытая проводка может выполняться несколькими способами. Если применяется не защищенный провод, то, согласно п.2.1.69 ПУЭ, его можно прокладывать на роликам. При этом высота прокладки должна быть не меньше 2,5 метров.
Если вы не можете проложить проводку выше 2,5 метров от пола чердака, то вам потребуется специальная защита от механических повреждений. Обычно для этого используют металлическую или ПВХ гофру.

Но данный способ далеко не всегда оптимален. Значительно чаще для монтажа открытой проводки применяют стальные трубы или металлическую гофру. При таком способе монтажа высота прокладки не принципиальна.
Но трубы должны исключать возможность скопления и попадания в них влаги. Между собой трубы или гофры должны быть соединены. Хотя для чердаков жилых домов герметичность таковых стыков и не является обязательной.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
Места соединений необходимо размещать только в распределительных коробках
Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Подготовительные работы

На этапе подготовки к монтажу проводки в каркасном здании из дерева необходимо:

определить перечень инструментов для установки кабелей и сопутствующего оборудования;
разработать схему коммутации, позволяющую определить потребность материалов;
приобрести компоненты, необходимые для построения проводки (рекомендуется покупать материалы с запасом на случай брака или повреждения).

Необходимые инструменты

В минимальный набор инструментов и приспособлений входят:

ножовка или электрический лобзик;
молоток;
электрическая или аккумуляторная дрель с комплектом фрез для работы по дереву;
рулетка и металлическая линейка;
строительный уровень;
набор отверток с плоскими и крестообразными наконечниками;
стремянка для доступа к удаленным по высоте монтажным зонам;
инструмент для зачистки проводов от изоляции;
плоскогубцы и кусачки;
индикаторная отвертка или тестовый прибор.

Расходные материалы

Для проведения монтажных работ потребуются:

металлические трубы или гофрированные рукава (при условии прокладки провода в стенах);
пластиковые кабель-каналы или шланги с установочными скобами (при реализации внешней проводки);
распределительные коробки;
розетки и выключатели для открытого или скрытого монтажа (зависит от проекта);
винты;
соединительные клеммы (например, Wago);
изоляционная лента или термоусадочная трубка;
дополнительные компоненты (например, скобы для фиксации проводов или приспособления для крепления выключателей внутри деревянных перегородок).

Составление схемы

Перед тем как самому построить электрическую систему дома, необходимо разработать монтажную схему с указанием линий прокладки кабелей и точки установки потребителей. Например, розетки размещают на стенах вдоль предполагаемых мест установки бытового оборудования, а выключатели монтируют около входных дверей.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Электропроводка в погребах, подвалах, чердачных помещениях. Основные требования

Электропроводка в погребах и подвалах

В зависимости от состояния грунта, эффективности вентиляции, относительной влажности воздуха погреба и подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения электрическим током — к особо опасным помещениям.

К электропроводкам в погребах и подвалах предъявляются повышенные требования, а именно:

— следует применять напряжение сети не выше 42 В. Для этого следует применять понижающие трансформаторы;

— электропроводку выполнять непосредственно по основанию на изоляторах и роликах изолированными защищенными проводами или кабелями. При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее;

— следует применять светильники герметичной конструкции, чтобы исключить попадание влаги в электропатрон;

— выключатель следует располагать вне погреба и подвала.

Электропроводка в чердачных помещениях

Чердачным помещением называется помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, ферму, стропила, балки и т. п.) из сгораемых материалов.

Электропроводки на чердаках выполняют в основном для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка. В дачных домиках освещение чердаков не требуется.

Монтаж каких-либо электропроводок, не считая прокладки вводов, на чердаках, имеющих конструкции из сгораемых материалов, лучше не выполнять.

Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры, как правило, запылены, обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования.

В чердачных помещениях можно применять следующие электропроводки:

— открытая — проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в оболочках из несгораемых и трудносгораемых материалов на любой высоте;

— незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5 м от пола.

При высоте менее 2,5 м их защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 мм, изоляторов — не более 1000 мм, между проводами — не менее 50 мм. Высота роликов должна быть не менее 30 мм. Ролики устанавливают на подшитых к стропилам досках.

Скрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.

Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами.

При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения. Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.

Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага.

Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.

Ответвления от линий, проложенных на чердаке, к электроприемникам, установленным вне чердаков, допускается при условии прокладки, как линии, так и ответвлений открыто в стальных трубах. Скрыто в несгораемых стенах и перекрытиях.

Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.

Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены.

ВНИМАНИЕ! На чердаках запрещается прокладывать любые неметаллические трубы

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

Электроприбор	Потребляемая мощность кВт	Электроприбор	Потребляемая мощность кВт
Телевизор	300	Кондиционер	1500
Принтер	500	Водонагреватель	5000
Компьютер	500	Бойлер	1500
Фен	1200	Дрель	800
Утюг	1700	Перфоратор	1200
Электрический чайник	1200	Электронаждак	900
Вентилятор	1000	Дисковая пила	1300
Тостер	800	Электрорубанок	900
Кофеварка	1000	Электролозбик	700
Пылесос	1600	Шлиф машинка	1700
Обогреватель	1500	Циркулярная пила	2000
СВЧ печь	1400	Компрессор	2000
Духовка	2000	Компрессор	1500
Электроплита	3000	Сварочный аппарат	2300
Холодильник	600	Насос	1000
Стиральная машина	2300	Электродвигатель	1500

Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками

Монтаж электропроводки на чердаке

Совершенно не желательными в пространстве чердака являются щиты с автоматическими выключателями и иной электротехнической аппаратурой. Все это требуется монтировать вне чердачного пространства.

Особое внимание электрика должно уделяться выбору кабелей и проводов. Следует задействовать только такой материал, который обладает изоляцией с несгораемыми или трудно сгораемыми свойствами

Провода и кабели должны быть с медными жилами с запасом рассчитанного по нагрузке сечения.

Правильный выбор марки проводов и кабелей позволяет выполнять электромонтажные операции их прокладки на любом расстоянии от пола мансарды.

Чаще всего электромонтажники выбирают открытую схему электропроводки, позволяющую осуществлять постоянный контроль ее состояния. Закрытая схема монтажа выбирается только в том случае, если перекрытия и иные элементы конструкции чердака имеют гарантированно несгораемые свойства. В этом случае иногда допускается применять провода с алюминиевыми жилами.

Если планируется задействовать при монтаже электропроводки чердака открытую монтажную схему, используются в качестве каналов стальные трубы

Особенно это важно в случаях соединения проводки первых этажей с электросхемой чердачного пространства

Наличие в конструкции несгораемых конструктивных элементов позволяет помещать провода и кабели как в перекрытиях, так и в стенах.

При электромонтаже электропроводки чердака предъявляются требования к материалу коробок, предназначенных для выполнения в них соединений и ответвлений. Они должны быть только металлическими.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Сечения кабелей в домашней проводке

Наименьшие допустимые сечения кабелей и проводов:

Электропроводка	схемы	кабели
материал	поперечное сечение, мм 2
Стационарная установка	Кабели и провода изолированные	Освещение и силовая цепь	медь алюминий	1,5 2,5 *
Цепь сигнализации и управления	медь	0,5 **
Кабели без изоляции	Силовая цепь	медь алюминий	10 16
Цепь сигнализации и управления	медь	4
Гибкие соединители для кабелей и изолированных проводов	Цепь специального оборудования и устройств управления	медь	0,75
Другое использование	0,75 **

* Наименьшее поперечное сечение в сети ввода в дом — 16 мм2. Разъемы для алюминиевых проводов должны быть проверены и одобрены для конкретного применения. ** Минимальное поперечное сечение проводов в цепях сигнализации и управления, подключенных к электрооборудованию, составляет 0,1 мм2.

Электропроводка своими руками – основные правила

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
монтируются они на уровне 60 – 150см от пола;
открывающиеся двери не должны закрывать доступ;
кабель подводят сверху;
высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
горизонтальные укладываются на расстоянии 5–10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
проводка не должна соприкасаться со строительными конструкциями из металла;
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Особенности электромонтажных работ в подвале

Возможно, вы знакомы с тем фактом, что жизнь человека будет находиться в опасности только в том случае, если напряжение при ударе током составляет более 50 В. Именно поэтому напряжение в подвалах и погребах снижают до 12 В. Для этого требуется приобретение и установка понижающего трансформатора, работающего в сети 220 В.

С покупкой такого устройства сегодня проблем не возникнет – многие специализированные магазины предлагают самые разные модели. Если есть возможность, то лучше всего купить импульсный понижающий трансформатор. Это современное устройство, которое неплохо подходит для постоянной эксплуатации в подвальном помещении. Понижающий трансформатор вместе с выключателем нужно поместить, если возможно, вне подвала. За счет такого подхода получится, что в подвале у вас будет располагаться только сам осветительный прибор и провод с напряжением не более 12 В, что вполне безопасно для жизни людей, проживающих в доме.

Помимо всего прочего, требуется обеспечить дополнительную защиту от воды, поместив лампу освещения в специальный стеклянный кожух. Кожух должен быть оснащен уплотнительной резинкой, чтобы конденсат и влага не попадали внутрь осветительного прибора. В противном случае коррозийные процессы достаточно быстро доберутся до металлических элементов. Если лампы не будут защищены кожухами, они будут систематически выходить из строя.

Следует сказать и об электрических проводах. В подвальном помещении допускается использование тех проводов, которые рассчитаны на соответствующую нагрузку сети

Нужно принимать во внимание тот факт, что если элементы освещения имеют аналогичную мощность, но разное напряжение, то ток в проводах будет течь разный. Провода, которые предполагается монтировать в подвале, должны быть выбраны в соответствии с током нагрузки

Это очень важный момент при устройстве любой электропроводки.

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

. и без опыта строительства

Работы стройки 2013 года.

Отделка мансарды, электрика

Ранее мы уже начинали делать перегородки, тут начало. Так как время на отделку дома сформировано таким образом: летом делаем наружную отделку и дворовые дела, а зимой – внутреннюю, то в соответствии с этими мотивами, а еще с приходом средств на нее, начал работу далее. Точнее, продолжил монтаж электропроводки. . и сразу столкнулся с тем что проводить в гофре провода внутри гипсокартонных стен не совсем просто, не на всех профилях есть специальные отверстия для проводки, да и размеры их ограничены, и места расположения неудобны, таким образом необходимо пробивать отверстия самому в нужных местах, кроме того, меня, как перестраховщика очень волновало что гофра скользит по рваным краям отверстий в профилях, дабы избежать случайного повреждения гофры и кабеля, каждый проход в профиле был выполнен через резиновый шланг.

электрощиток планирую тут

. для начала все провода подтянул к месту будущего расположения распределительного щитка, с главного щитка использовал автомат на 10 ампер, от него тянулся провод на 2 этаж, для светодиодного освещения хватало с лихвой.

. на первое время обошелся 3 автоматами по 6 ампер.

электрощиток готов и стена закрыта гипроком

. в дальнейшем еще добавится Узо на санузел, всеже «мокрое помещение», на группу розеток одна из которых также существует в санузле смонтирован ДИФ автомат, УЗО добавим еще и на осветительную группу.

Санузел изнутри, короб вентиляции, видны проходки вент труб и канализации, 3 труба вентиляции (гофра)пока заглушена полиэтиленовым пакетом. Как и положено в «мокрых» помещениях, зашиваем влагостойким гипроком.

Монтаж электропроводки на чердаке

Провода и кабели должны быть с медными жилами с запасом рассчитанного по нагрузке сечения.

Особенно это важно в случаях соединения проводки первых этажей с электросхемой чердачного пространства
