Стяжка для теплого водяного пола

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

• более низкая стоимость;
• легкость при выравнивании поверхности;
• тепло и звукоизоляционные характеристики такого пола значительно выше;
• не усаживается при высыхании;
• период готовности значительно короче.

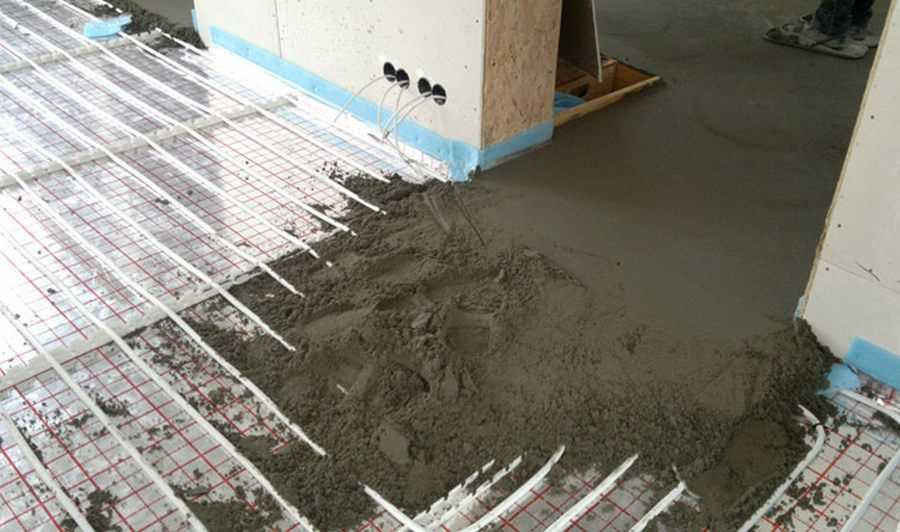

Система отопления смонтирована в полусухую стяжку

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

• емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
• дрель с насадкой или строительный миксер;
• металлические профили для изготовления маяков;
• шпатель и мастерок;
• строительный уровень;
• лазерный уровень;
• правило;
• цемент;
• песок;
• вода;
• пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Задачи стяжки теплых полов

Чтобы разобраться, как делать стяжку для теплого пола, определим точнее её задачи. Прежде всего, вспомним, что стяжки принципиально делятся на связанные и плавающие. Плавающая стяжка не связанна ни с основанием пола, ни со стенками помещения. Если, условно, посмотреть на плавающую стяжку, то это отдельная, чаще, бетонная плита в помещении выполняющая свои задачи.

В задачи плавающей стяжки теплого пола входит:

• Удержание труб или кабеля теплого пола;
• Быть теплообменником между системой теплого пола и помещением, обеспечивая равномерный прогрев поверхности пола;
• Принимать на себя силовую нагрузку эксплуатации помещения.

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

• специальные сухие смеси (полусухая стяжка)
• цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

• стоимость сухой смеси меньше, чем бетонного раствора
• не требуется выравнивание пола
• после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
• во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
• затвердевание и полное высыхание происходят быстрее, чем у бетона
• пористая структура повышает звуко- и теплоизоляцию.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

• очистка поверхности
• укладка гидроизоляционного слоя
• подготовка стен
• выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придется очень тщательно, для этого нужны навыки и терпение. Понадобится длинная терка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Особенности наливного пола

По технологическим особенностям и назначению наливной пол сравнивают с процессом нанесения штукатурки на стены. Он тоже требует идеальной ровности основы для укладки разных напольных покрытий. Под полы из древесины достаточно залить стяжку из бетонного раствора, а вот укладка паркета или ламината подразумевают устранение даже незначительных неровностей, чего можно добиться с помощью наливного пола.

Исходя из предназначения, полы наливные разделяются на:

• основания-стяжки;
• саморазравнивающие слои на стяжке;
• заключительные покрытия.

Для создания стяжки или слоя перед монтажом декоративных напольных материалов применяют особые смеси. Одним из главных свойств таких растворов считается текучесть, с помощью которой получается ровная поверхность, не имеющая ямок и углублений.

Растворная масса для наливных полов может готовиться ручным и механическим способом. Подбирая компоненты для смеси, следует учитывать требуемую толщину пола и остаточный уровень влажности покрытия. Раствор готовится на воде, с помощью которой достигается требуемая текучесть. Существуют и безводные смеси с ангидридами – гипсовые массы, в приготовлении которых используют кальциевый сульфат. В качестве дополнительных ингредиентов такие растворы содержат пеногасители и суперпластификаторы.

Первая добавка препятствует образованию воздушных пузырьков, гарантируя полу требуемую прочность. Пластификаторные компоненты понижают содержание воды и уровень текучести. Подобные стяжки отличаются рядом достоинств:

• формируют гладкую поверхность;
• быстро затвердевают;
• отлично сохраняют тепло;
• дают минимальную усадку.

Смеси, содержащие ангидрит, в течении двух недель отдают почти всю влагу. Создав такой пол, по нему разрешается ходить на второй, максимум третий день. Минимальный уровень усадки не создает появления трещин, пол отлично сохраняет тепло, помогая экономить на отоплении. Но заливать таким наливным полом ванные комнаты не рекомендуется, потому что стяжка от воздействия влажной среды быстро теряет свои первоначальные качества. Необходимо добавить, что в процессе застывания на поверхности появляется патина – глянцевый слой, отличающийся низким показателем прочности. И когда придется монтировать напольное покрытие, слой патины удаляется с помощью шлифовки.

Оптимальная толщина стяжки для теплого водяного пола. Все нормы и правила

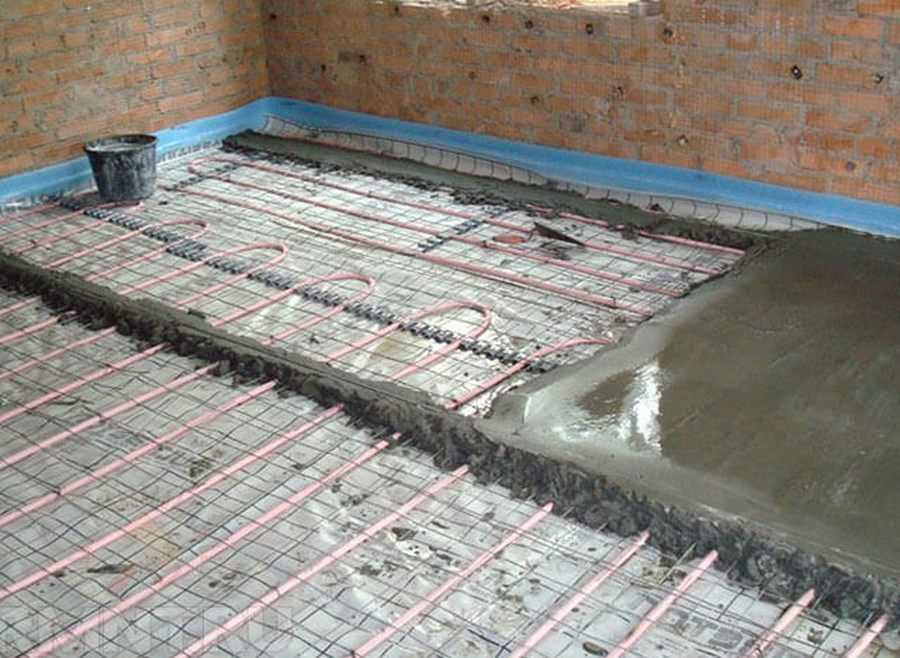

Заливаем стяжку на тёплый пол

«Врач прячет свои ошибки на кладбище, повар под соусом, а строитель в фундаменте».(французская поговорка)

Доброго времени суток, уважаемый читатель!

Многие жильцы частных домов в качестве основного или дополнительного отопления делают тёплый водяной пол. Даже баня не становится исключением, например, здесь. У него масса достоинств, главные из которых:

— сбалансированное, то есть оптимальное распределение температуры по высоте помещения;

— тактильный комфорт (это когда босиком ходить приятно, а ещё сидеть и даже лежать можно);

И вот Вам, пожалуйста, один из важных вопросов — какая толщина стяжки для тёплого водяного пола. Поговорим именно об этом. Поехали…

Краткое описание «пирога» и задач возложенных на стяжку

Для чего нужна стяжка:

Во-первых, для защиты водяных труб от повреждения;

Во-вторых, для равномерной теплопередачи на поверхности пола;

В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.

Для начала перечислим все «классические ингредиенты пирога».

Итак — материалы для тёплого водяного пола

Снизу-вверх:

1. На основании пола — бетонная стяжка;
2. Гидроизоляция (по необходимости исходя из близости грунтовых вод);
3. Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
4. Плотная п/э плёнка, в два слоя;
5. Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
6. Бетонная стяжка, например, вот отличный и доступный вариант;
7. Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
8. Финишное покрытие.

Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:

• а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
• б) материалы финишного (напольного) покрытия;
• в) предполагаемые нагрузки на поверхность;
• г) температура теплоносителя и необходимая температура воздуха в помещении.

Как залить «мокрой» стяжкой

Если в раствор добавляют много воды, то получают «мокрую» стяжку. Раствор будет пластичным.

Соотношения компонентов следующие:

• При укладке теплых полов в сухом жилом помещении подойдет раствор М200 с использованием цемента М500. Потребуется 1 часть цемента, 3 части песка и 1-1,4 части воды.
• При укладке теплых полов во влажном помещении (в санузле) нужен раствор М200 на основе цемента М400. Берут 1 часть цемента, 2,5 части песка и 1-1,4 части воды.
• В реальности объем жидкости зависит от уровня влажности песка и количества пыли в нем. В связи с этим воду добавляют постепенно, перемешивают и контролируют пластичность. В итоге должна получиться смесь, похожая на густую сметану.
• Раствор разравнивают между трубами, трамбуют, убирая воздушные пузырьки.

Процесс разравнивания смеси облегчает длинное правило и предварительно расставленные маяки. Углубления заполняют смесью и вновь выравнивают.

Выполняют стяжку из отсева таким же образом. Но всё делается более тщательно, трудозатрат понадобится больше. Достоинство «мокрого» способа — пластичность раствора, который легко разравнивать правилом.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

• бетон – его можно заказать или сделать;
• раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
• готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео — Теплый пол «Валтек». Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.

1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом

Оптимальная толщина стяжки водяного теплого пола

Толщина бетонной стяжки зависит от нескольких критериев:

• Теплопроводность стяжки. Толщина чистовой стяжки не должна затруднять прохождение тепловых волн. Необходимо, чтобы она быстро нагревалась и отдавала тепло в помещение.
• Прочность стяжки. Рекомендуемая минимальная толщина стяжки для водяного пола равняется 25-45 мм. Этих размеров возможно придерживаться только при применении готовых самовыравнивающихся составов. Они содержат присадки для компенсации расширения бетона при нагревании. При заливке бетонной смеси необходимо увеличивать толщину до 6,5 – 7 см.
• Сроки эксплуатации стяжки. Для большей прочности и долговечности конструкции рекомендуется заливать черновую и финишную стяжку. Общая толщина конструкции должна составлять не менее 15 см. Для обеспечения долгого срока эксплуатации основания пола нужно обязательно следить за правильной дозировкой компонентов бетонного раствора и использовать армирующую сетку для защиты стяжки от деформации и растрескивания.

Согласно СНиП 3.04.01-87 для стандартного водяного пола оптимальным будет считаться слой стяжки в 5,5 — 6,5 см. Учитывая возможные нагрузки, для жилых помещений не рекомендуется превышать порог в 10 см.

В нежилых помещениях – кафе, ресторанах, автосалонах, фитнесс-залах толщина стяжки не должна быть больше 20 см. А толщина в 30 см допустима только в производственных помещениях, ангарах и пр.

Рекомендуемая минимальная толщина слоя бетона над трубами составляет 3-5 см. В СНиП написано, что минимальный слой стяжки над трубами должен быть не менее 4 см. Такой слой бетона позволит получить необходимую прочность конструкции и равномерно распределить тепло по поверхности. Если сделать ширину стяжки меньше, то она в короткие сроки может раскрошиться, не выдержав нагрузки.

Информации о максимальном слое бетона над системой труб в СНиП нет. Значительно превышать оптимальную толщину слоя бетонного слоя в жилых помещениях нет смысла. Это может привести к:

• Перерасходу стройматериалов, а, следовательно, к дополнительным денежным затратам.
• Повышению инерционности процесса нагрева поверхности.
• Уменьшению высоты жилых помещений.

Чаще всего увеличивать толщину слоя бетонной стяжки приходится для выравнивания поверхности основания или заливки пола на одном уровне в соседних комнатах. Лучше это осуществлять за счет черновой стяжки. Верхнее основание различной толщины может быть причиной неравномерного прогревания пола.

Также, превышать оптимальный слой бетона над трубами приходится в помещениях, где возможно значительное увеличение нагрузка на пол, например, в гаражах или других технических помещениях. При установке системы теплого пола в жилых помещениях рекомендуется заливать бетон равномерным слоем оптимальной толщины.
