Бетонное основание под теплый пол

Особенности применения стяжки

Не существует единого понятия, какой толщины должна быть стяжка пола, поскольку данный параметр зависит от ряда условий:

• от вида перекрытия здания;
• от типа грунта;
• от предназначения помещения.

Все вышеперечисленные факторы влияют не только на показатель, какой будет толщина цементно-песчаной стяжки, но и на:

• стоимость работ;
• на выбор определенной марки цемента;
• на вид применяемой армирующей сетки.

Исходя из высоты заливаемого бетонного слоя, стяжка бывает:

Минимальной толщины – до 20 миллиметров. Данный тип обустраивается без применения армирования. Для заливки стяжки чаще всего используются самовыравнивающиеся смеси.

Средней толщины – до 70 миллиметров. В этом случае задействуют армированную сеть или арматуру.

Максимальной толщины – до 150 миллиметров. Стяжку такого типа можно назвать монолитом с арматурой. Обычно данный вариант для дома является одновременно и фундаментом, и полом, объединенными в единую систему.

Толщина бетонной стяжки во многом зависит от стройматериалов, которые планируется использовать при ее обустройстве. Например, слой из бетона со щебнем не может быть минимальной толщины.

Для заливки тонких стяжек оптимальным выбором является самовыравнивающаяся смесь, предназначенная для финишного оформления пола под монтаж покрытия. С ее помощью получается нетолстый и идеально ровный слой – после полного его высыхания приступают к монтажу декоративного материала.

Есть свои нюансы относительно определения толщины стяжки, когда планируется монтаж теплого пола. С учетом диаметра трубы для системы обогрева, а она обычно не превышает 25 миллиметров, достаточно будет 50-70- миллиметрового слоя раствора.

Если выполняется более высокая стяжка пола — толщина слоя значительно усложнит регулировку подаваемого тепла, поскольку большая часть энергии уйдет на прогрев бетона.

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

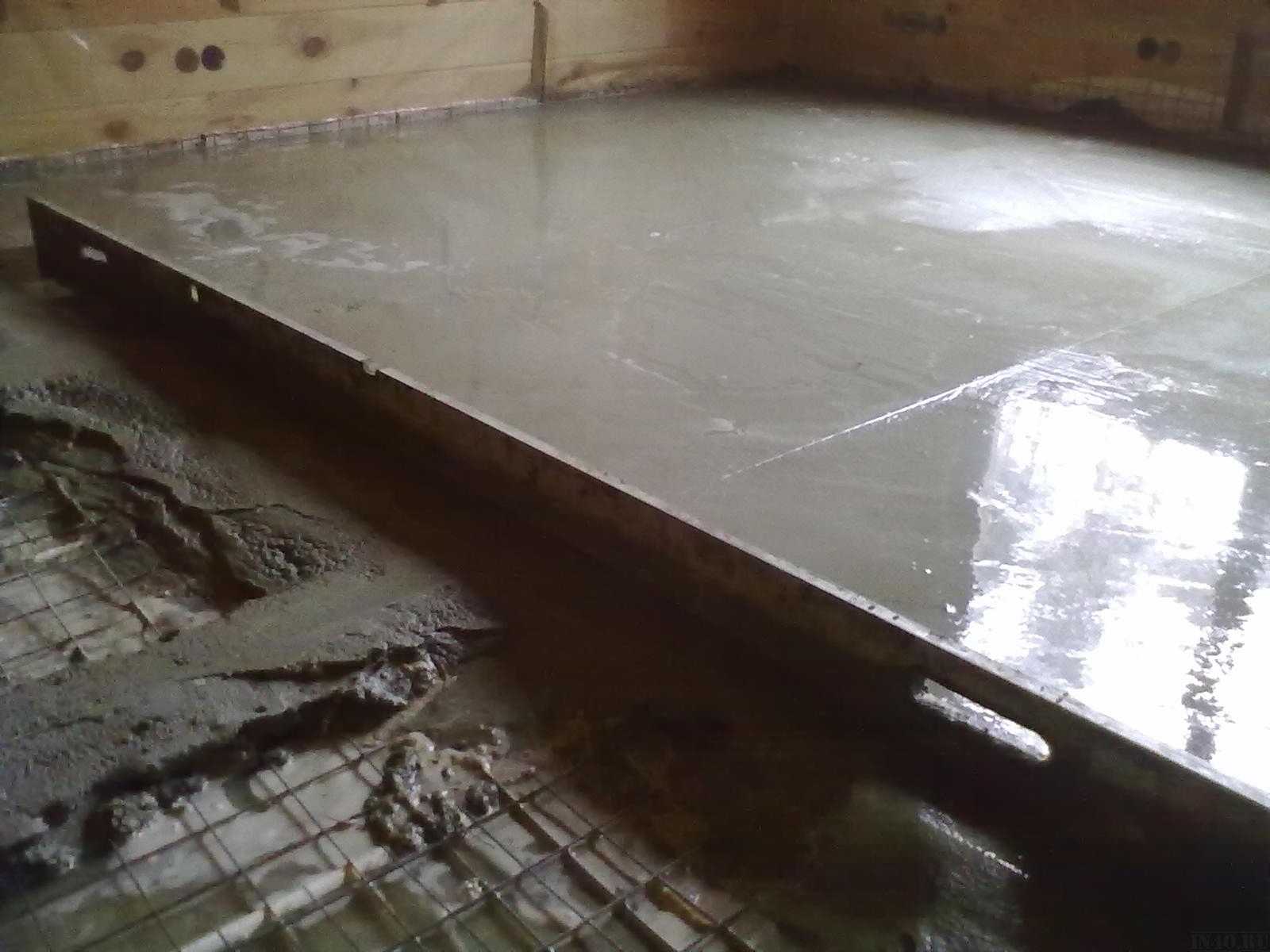

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Мокрая стяжка

Бетон для водяного теплого пола – это классический вариант устройства данной системы отопления.

Преимущества такого монтажа заключаются в том, что, заливая раствор и формируя поверхность, одновременно создается:

• теплоизоляционный слой, позволяющий значительно снизить потери использования энергоносителя;
• ровная поверхность, выдерживающая значительные весовые нагрузки;
• формируется система равномерного распределения теплоэнергии.

Монтаж данной системы предполагает, что будет произведена финишная заливка теплых водяных полов бетоном.

Мокрая стяжка

Состав

При устройстве полового отопления очень важна марка бетона для теплого водяного пола и его состав. В связи с тем, что стяжка будет испытывать постоянные тепловые нагрузки, следует максимально увеличить её прочность, при этом сохранив пластичность.

Для этого рекомендуется использовать:

• не песок, а отсев с фракцией 3 – 5 мм;
• цемент М300 и выше;
• пластификаторы;
• фиброволокно.

Согласно принятым нормам для заливки в жилых помещениях, используется бетон для теплого пола марки не ниже М150, для промышленных площадей — М 300 и более.

Важные моменты при устройстве черновой стяжки

По итогам черновой заливки, полученная поверхность должна отвечать следующим требованиям:

• Углы пола и стен должны находиться строго под углом 90 — для правильного прилегания теплоизолятора и демпферной ленты.
• Сектор одного отопительного контура не должен иметь впадины или выпуклости более 5 мм.

После того, как черновой пол высохнет, его необходимо очистить от грязи и пыли, обработать грунтовкой. Стены следует выровнять и отшпаклевать. Когда поверхности пола и стен готовы, на пол укладывается слой теплоизоляции, закрывается отражающей пленкой, периметр проклеивается демпферной лентой.

Перед укладкой труб водяного пола, следует начертить на плане помещения схему раскладки труб и расположения всех элементов управления и контроля. После того, как трубы уложили, будет необходимо обеспечить безопасное передвижение по полу, для чего лучше установить мостики из досок или щитов.

Бетонные водяные теплые полы: схемы укладки труб

Размер стяжки

Независимо от типа, стяжки основное требование неизменно: толщина бетона над теплым полом и в его основании должна быть одинаковая по всей площади помещения

Это важно потому, что в противном случае, процесс теплоотдачи и прогрева будет разноуровневым, что приведет к разрушению пирога пола

Внизу

Теплый пол на бетон укладывается на черновую стяжку, её минимальная толщина 5 мм. Размер слоя заливки во многом зависит от типа раствора.

Перепад высоты на стяжке под теплый пол должен быть не более 5 мм

Переместив теплоизоляцию и гидробарьер под черновую стяжку, вы сможете приступить к работам по раскладке теплого пола, сразу после высыхания заливки. Фактически, вы сэкономите массу времени.

Весь пирог

Чаще других устраивается теплый пол под бетон. Толщина заливки обычной цементно-песчаной смесью составляет 50 мм. При добавлении пластификатора и наполнителей толщина снижается.

Усреднённо можно посчитать размер пирога пола с водяной системой обогрева. С учетом прокладки материала теплоизоляции, в условиях городских квартир, такой размер составит от 8,5 см до 11 см, в зависимости от этажа.

Как положить бетон на старый бетон?

При проведении ремонта даже в не новопостроенном помещении может понадобится процедура по укладке бетона на бетон, так как только обновив стяжку, то есть, максимально выровняв ее, можно добиться идеальной ровности полов.

Итак, при укладке бетона на старый бетон нужно провести поэтапно следующие работы:

• С помощи шлифовального аппарата первым делом нужно удалить непрочно держащуюся верхний слой, то есть убрать верхнюю часть старого бетона.
• Очистить с помощью проволочных щеток рабочую поверхность от скопившейся на ней пыли и грязи.
• После завершения этих работ по очищению нужно обработать поверхность с помощью глубоко проникающей грунтовки.
• После высыхания ранее нанесенной грунтовки можно приступать к основному процессу, то есть непосредственно к самой стяжке пола.
• Для того, чтобы нововыложенный бетон не потрескался нужно воспользоваться армирующей сеткой.
• Теперь можно приступать к укладке самого бетона. Этот процесс, впрочем, ничем не отличается от традиционной укладки бетона: по краям устанавливаются маяки и осуществляется заливка бетонного раствора.

Какую выбрать, мокрую или полусухую, как определить

Какая толщина должна быть над трубами

Слой напольного покрытия толщиной от 3 до 6,5 сантиметров для пола квартир и жилых домостроений с водяным подогревом считается оптимальным. Более толстый ее слой приведет к медленному прогреванию покрытия, а тонкий от перегрева может трескаться. От верха водяных труб при высоте от теплоизоляции 65 мм, слой стяжки должен быть 45 миллиметров.

Для промышленных объектов с высокими внешними нагрузками толщина промежуточного слоя может доходить до 100 миллиметров. Упругость цементно-песчаному промежуточному слою придает пластификатор. Добавляется он в сухой состав согласно инструкции на упаковке. Обычный расчет: 1 литр на 100 килограмм.

Подготовительные работы

Перед тем, как залить тёплые полы, следует произвести ряд подготовительных работ. Прежде всего, основание бетонного пола следует прошпаклевать и загрунтовать, а затем обустроить гидроизоляцию.

Статья по теме: Применение стеклообоев в ванной комнате, практичный интерьер

Шпаклёвка и грунтовка

Обработайте шпатлевкой стыки плит перекрытия

Для начала следует демонтировать все напольные покрытия вплоть до чернового пола или плиты перекрытий. Затем нужно тщательно исследовать основание на предмет наличия трещин и щелей

Особое внимание следует уделить местам стыка плит перекрытий, а также участкам соединения полов и стен

Все обнаруженные щели следует заделать при помощи шпаклёвки или штукатурного раствора. После этого бетонное основание тщательно грунтуется, чтобы увеличить коэффициент сцепки гидроизоляционного материала с бетоном.

Гидроизоляция

Рулонные материалы укладываются в два-три слоя перпендикулярно друг-другу

Гидроизоляция обустраивается поверх основания, прежде чем залить тёплый пол. Для обустройства водоотталкивающего слоя перед заливкой бетона можно использовать либо обмазочную, либо рулонную гидроизоляцию.

Рулонная гидроизоляция создаётся на основе битума и поставляется на рынок в виде водонепроницаемого материала, свёрнутого в рулон, откуда и пошло её название. Наносится она на бетонное основание методом наклейки с применением в качестве клеевого состава мастик на битумной или полимерной основе.

Нанесение рулонной гидроизоляции может производиться в 2 – 3 слоя крест-накрест для создания более эффективной защиты от проникновения пара и влаги из подвального помещения, или для защиты нижних этажей, если тёплый водяной пол вдруг даст течь.

Обмазочная гидроизоляция представляет собой жидкие мастики, которые наносятся на поверхность основания при помощи кистей и валиков. Основой для водоотталкивающих мастик служат полимерные или битумные составы, обладающие повышенной адгезией.

Также обмазка мастиками поможет укрепить слабые бетонные поверхности, склонные к раскрашиванию.

Полусухая стяжка

Чтобы снизить количество недостатков бетонной стяжки, необходимо ввести в состав стяжки для теплого пола пластификаторы и добавки. Благодаря этому меняются свойства раствора и сокращается время высыхания. Кроме того добавки позволяют использовать меньшее количество воды, поэтому стяжка получает название полусухая.

Использование такой стяжки имеет несколько преимущественных моментов:

• Незначительный период высыхания благодаря незначительному количеству жидкости.
• Получение более ровной поверхности.
• Повышение водостойкости бетона, что особенно актуально для пола в бане, ванной и кухне.
• Сохранение пластичности на протяжении долгого времени, что позволяет замешивать большее количество раствора.
• Пластичная смесь для заливки теплого пола укладывается более плотно, максимально заполняя пустоты. В результате стяжка отличается однородностью и более высокой теплоотдачей.
• В процессе созревания стяжки не появляются трещины, так как усадка практически отсутствует.
• Эксплуатация поверхности возможна уже через 12 часов.
• В большинстве случаев укладка финишного покрытия может выполняться через 28 дней, а при введении в раствор определенных добавок – через 7 дней.

Недостатки у такого метода также имеются, среди них можно выделить следующее:

• Более высокая стоимость некоторых смесей для теплого пола.
• Значительный коэффициент паропроницаемости.
• Долгое первоначальное схватывание раствора. В этом случае проблема может быть решена с помощью специального ускорителя твердения.

Для полусухой стяжки можно использовать готовую смесь для теплого пола, к которым достаточно добавить определенное количество жидкости в соответствии с инструкцией на упаковке. Кроме того можно приобрести пластификаторы отдельно и добавлять в раствор по своему усмотрению. Все сухие смеси для стяжки теплого пола содержат определенные компоненты, поэтому следует придерживаться рекомендаций производителя по приготовлению раствора для полусухой стяжки.

Одним из современных способов армирования бетонной стяжки теплого пола можно назвать   добавление в раствор  фиброволокна.  В результате прочность бетона значительно повышается, а его водопроницаемость наоборот уменьшается, также предотвращается образование трещин. Эффективность добавки достаточно велика, поэтому повреждение нагревательных элементов полностью исключается. Кроме этого отмечается более гладкая и привлекательная поверхность.

Применение фиброволокна выполняется по определенной схеме. Если раствор готовят в бетономешалке, то добавка вводится за несколько минут до готовности. При ручном замесе компонент добавляют к сухим ингредиентам и доводят смесь до однородности. После этого начинают вливать воду небольшими порциями. Для качественной стяжки достаточно 900 грамм добавки на один кубический метр готового раствора. Несмотря на высокую стоимость фиброволокна, его добавление существенно повышает теплоотдачу поверхности.

Толщина наливных полов

Как вы догадались из названия, наливные полы — это те, которые наносятся посредством розлива. Благодаря специальным полимерным присадкам такой пол даже при минимальной толщине будет обладать уникальными свойствами. Толщина наливных полов — это важнейший фактор, так как в зависимости от состава наливного пола будет изменяться их толщина.

Наливные полы можно разделить на три категории:

• тонкослойные — высота смеси может достигать менее 1 мм
• смеси с толщиной 5 мм
• высоконаполненные смеси с толщиной 8 мм

Минимальная толщина наливных полов составляет — 1 мм, максимальная — 8 см. Нет смысла заливать глубокие участки наливными полами — для это нужно воспользоваться базовыми смесями. Они позволяют выравнивать большие перепады и неровности, а для финишного покрытия уже использовать наливные полы.

Особенности полусухой стяжки

Преимущества такого способа получения теплого пола состоят в том, что она более прочная, чем мокрая. Кроме того, высыхает она намного быстрее, поэтому можно практически сразу приступать ко всем последующим работам. Ознакомимся с данным процессом и разберемся, какое оборудование необходимо.

Не допускается использовать полусухие смеси без добавления специальных модификаторов и без армирующего слоя.

Данный вариант заливки имеет ряд преимуществ по сравнению с предыдущим:

1. Стоимость полусухих смесей обходится дешевле, чем закупка всех материалов, необходимых для выполнения бетонной стяжки.
2. Исключается необходимость того, чтобы предварительно дополнительно выравнивать поверхность пола.
3. Структура основания получается пористой, благодаря чему обеспечиваются хорошие звукоизоляционные свойства.

   Стяжка отапливаемого основания

4. При данном способе существует меньшая вероятность образования трещин и сколов.
5. В отличие от мокрой стяжки, ко всем последующим работам можно переходить уже на пятые сутки после всех подготовительных работ.
6. Основание пола получается максимально ровным, поэтому можно спокойно переходить к укладке паркета или ламината без дополнительного выравнивания поверхности.

Инструменты и материалы, которые нам понадобятся для укладке теплого пола

Перед тем, как монтировать и заливать тёплый пол, нужно подготовить инструмент и приобрести стройматериал, который понадобится в работе.

Основной инструмент, который потребуется в процессе монтажа:

• уровень, лучше лазерный — им проверяется ровность залитого пола;
• шуруповёрт — применяется для монтажа маячков;
• перфоратор с насадкой для замешивания бетонного состава или строительный миксер;
• ёмкость 100 литров — в ней будет замешиваться раствор;
• рейки и правило — для разравнивания;
• пылесос и метла — для очистки основания.

Нам так же будет необходимо приобрести следующий строительный материал:

1. демпферную ленту — для обустройства термошвов;
2. материал для утепления — используется для монтажа теплоизоляционного слоя;
3. плёнку из полиэтилена — для гидроизоляции;
4. материал для изготовления состава для заливки (песок, цемент, пластификаторы, фибра) или готовой смесью;
5. арматурную сетку;
6. маячки;
7. крепежи — для закрепления контура к арматуре;
8. трубы из полиэтилена или металлопластика;
9. полистирольные плиты с бобышками — если укладка труб будет производиться на них.

Самовыравнивающиеся растворы

Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.

Этот строительный материал не дешевый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.

Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.

Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.

Есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.

Для того, чтобы залить большие объемы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир все равно придется выравнивать вручную.

Такой раствор оправдает себя на объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.

Максимальная толщина

Какой может быть максимальная толщина стяжки пола? Здесь тоже все сугубо индивидуально. Обязательно изучите рекомендации производителя – существуют смеси с максимальной толщиной слоя до 2, 5, 8 см. Если вам нужно выравнивать большой перепад, то покупайте так называемую грубую стяжку – она дешевле и лучше выдерживает нагрузки.

В целом, применяются следующие правила:

• Если вы заливаете слой на ровную поверхность на бетонную основу, то вполне достаточно 20 мм толщины.
• Если используются изоляционные слои и утеплители — 40-50 мм.
• Для закрытия холодных труб — 10 мм.
• Для закрытия теплых труб — 20 мм.

Помните, что если вы заливаете большие объемы, то обязательно оставляйте по периметру комнаты демпферный слой толщиной в 20 мм. Его можно заполнить специальной мягкой лентой или запенить.

Он играет важную роль, поскольку пласт будет расширяться и сужаться в зависимости от перепадов температур. И еще – не забывайте про гидроизоляцию.

Как мы уже писали выше, при использовании сухих смесей не рекомендуется делать слой толще 80 мм. Это связано с тем, что в их составе используются мелкодисперсионные материалы, поэтому они просто расплываются и плохо испаряют влагу.

Цементно-песчаные можно заливать любой толщины, но все же профессионалы не рекомендуют делать слой толще 15 сантиметров (если вы льете не на грунт). Укладывать на них сверху напольное покрытие можно только после полного высыхания. Для гипсовых материалов это 10-12 дней, для цементных — 20-25 дней.

Для того, чтобы определить, можно ли уже стелить финальное покрытие, нужно вырезать кусок целлофана размерами 70*70 или больше и уложить его на поверхность, придавив края грузом. Через 12-16 часов посмотрите на пленку – если на ней снизу скопился конденсат, то основание все еще влажное.

Если необходимо поднять пол, используйте керамзит – он отлично утепляет поверхность
