Особенности проектирования отопления частного дома: обзор систем и нюансы их расчета и комплектации

Централизованные системы

Независимая и зависимая система

Независимая схема

Если система независима, то мощные котлы центрального отопления подают теплоноситель не прямо в контуры жилых или нежилых помещений, а сначала на тепловые пункты, где и происходит перераспределение. То есть, горячая вода с ТЭЦ или мощной котельной попадает на такие ТП по трубам большого диаметра, затем, в зависимости от потребности группы зданий, дома или подъезда, она распределяется по мощности напора теплоносителя. На таких ТП устанавливаются циркуляционные насосы, которые, в случае необходимости, могут увеличить мощность потока (например, для девятиэтажного здания).

Зависимая схема

В тех случаях, когда проект сделан по зависимой схеме, центральная система отопления подаёт горячую воду непосредственно на радиаторные контуры каждого жилого или нежилого помещения, без предварительного распределения мощности потока. Следует отметить, что циркуляционный насос при своей работе никак не влияет на температуру теплоносителя – с его помощью создаётся дополнительное давление, необходимое для верхних этажей многоэтажек.

Одноконтурная система

Однотрубная система

Такая схема применяется достаточно часто, но здесь есть существенные недостатки центрального отопления (однотрубного) из-за больших теплопотерь при транспортировке жидкости. Обычно их компенсируют повышенным давлением в системе, но, тем не менее, очень часто можно услышать жалобы от жильцов, проживающих в таких домах.

Однотрубная схема

Суть функционирования такой схемы заключается в следующем: горячая жидкость подаётся по трубе, к которой при помощи входного и выходного патрубка подключены радиаторы для центрального отопления. То есть, нагретая вода во время циркуляции по рёбрам прибора, остывает и опять попадает в центральную раздающую трубу.

Значит, температура жидкости для следующей батареи уже будет ниже и так далее. Без потерь обычно могут функционировать не более трёх-четырёх, может быть, пяти приборов.

Но в многоквартирных домах возникают проблемы и при таком количестве радиаторов на одну подающую трубу, и причина чаще всего кроется в плохой теплоизоляции помещений. Жильцы, вместо того, чтобы утеплить окна и двери, а возможно и стены, начинают своими руками увеличивать количество секций на радиаторах – в некоторых случаях их количество превышает 20 штук!

Теперь – простая арифметика – если в стояке пятиэтажного дома раньше было 5 батарей по 10 секций, под которые высчитывалась проектная мощность, то теперь их получается в два раза больше – здесь обычно получают достаточно тепла только первые два этажа (верхние или нижние – в зависимости от того, откуда начинается подача).

Перед радиатором врезан байпас

Для того чтобы снизить теплопотери в таких системах, перед радиаторами зачастую устанавливают байпасы, как вы это видите на фото вверху, только краны на них, как правило, не предусмотрены. Получается, что часть горячего потока может циркулировать с минимальными теплопотерями, если он целиком не попадает в секции батареи.

Но врезанный туда (в байпас) кран в закрытом положении позволяет перенаправить воду именно через радиатор, то есть, с максимальной потерей температуры.

Двухконтурная схема

Двухтрубная схема

Двухконтурная система отопления открытого или закрытого типа позволяет осуществлять подачу жидкости в непрерывном температурном режиме для всех этажей, хотя цена материалов и монтажа здесь несколько выше, чем у одноконтурной. Средства расходуются на трубы для центрального отопления.

Двухтрубный контур

В двухконтурной системе радиаторы центрального отопления не зависят друг от друга, так как они возвращают остывшую жидкость в трубу возврата и этот теплоноситель поступает назад, в пункт подогрева (ТЭЦ или котельную), не влияя на температуру других батарей. Подача горячей воды осуществляется тоже по одной трубе.

Особенности выбора схемы разводки систем отопления

Желательно делать выбор схемы разводки систем отопления на этапе проектирования строительства дома. Но это оптимальный вариант, а на практике усовершенствовать отопительную конструкцию можно и в процессе эксплуатации строения в любое время.

Если в населенном пункте в районе расположения собственного дома проходит теплотрасса централизованного теплоснабжения, то правильным решением будет подключение к ней. Если такая магистраль отсутствует или нет возможности пользоваться услугами поставляющих тепло организаций, тогда необходимо обустроить автономную систему обогрева. Среди факторов, влияющих на эффективное функционирование отопительного оборудования, наибольшее значение имеет:

Как показывает практика, разработка проектно-сметной документации, разводка батарей отопления, приобретение необходимого оборудования желательно доверить специалистам в сфере теплотехники, имеющим соответствующее образование и уровень квалификации. Безусловно, услуги профессионалов стоят денег и немалых, но данная статья расходов, непременно окупится, поскольку замена элементов неработающей отопительной конструкции обойдется гораздо дороже.

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

  • Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
  • Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
  • Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

  • Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
  • Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

  • Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
  • «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Разновидности труб для отопления

Современные системы отопления частных домов зачастую имеют в своих конструкциях один из двух наиболее распространенных вариантов труб:

  1. Трубы, изготовленные из полипропилена. Их укрепление достигается посредством армирования фольгой на основе алюминия либо, как вариант, стекловолокном. Такие изделия отличаются высокими показателями прочности, они удобны в эксплуатации и просты в установке. Прочность соединений полипропиленовых труб объясняется специальной сваркой по технологии низкой температуры.
  2. Трубы из такого инновационного материала, как сшитый полиэтилен. Как правило, такие модели используются исключительно для монтажа современной конструкции, именуемой «теплым полом». Эти изделия отличаются высокой прочностью и вместе с тем довольно неожиданной гибкостью, что делает возможным их монтаж со сгибом.

Современные отопительные батареи

Современные системы отопления частного дома обычно не обходятся без радиаторов, среди которых особое внимание следует уделить следующим моделям:

наиболее оптимальный выбор для обустройства системы теплоснабжения в частной постройке – батареи, изготовленные из алюминия

Эти изделия обладают прекрасными техническими характеристиками, а также, что не менее важно, вполне доступной стоимостью;
встречаются также конвекторы из медно-алюминиевого сплава, которые относятся к приборам из биметалла, то есть тем, для производства которых было использовано два металла. Эти устройства имеют вид медной трубы, оснащенной специальным оребрением из алюминия.

Установка современных радиаторов может выполняться тремя способами:

  • на поверхности пола;
  • на стене, когда прибор фиксируется к ее поверхности при помощи кронштейнов;
  • внутри пола (в этом случае увеличить показатели отдачи тепловой энергии может помочь установка слабого маломощного вентилятора вблизи батареи).

Требования к обустройству и эксплуатации

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Какую систему выбрать?

Проектирование отопления частного дома осуществляется с учетом энергоносителя, которым будет производиться обогрев помещения. Существует несколько наиболее распространенных систем, при помощи которых во все внутренние помещения здания поступает тепло:

  • водяная;
  • воздушная;
  • электрическая;
  • открытого огня.

Под «открытым огнем» подразумевается каминный очаг или печь. Оба эти источника тепла малоэффективны в вопросе полноценного домашнего отопления, так как распространяют горячий воздух неравномерно. Они чаще всего включены в проект отопления в качестве декоративных элементов. На других системах остановимся более подробно.

Шаг 5 – проектирование разводки + примеры

Сборка трубопровода может быть выполнена несколькими способами:

  • тройниковый тип сборки;
  • коллекторный.

Второе название коллекторного подключения – лучевое. К котлу подсоединяется коллектор, а от него под полом расходятся трубы к каждому из радиаторов.

Для отопления одноэтажного дома будет достаточно коллектора на 6 входов. Если коттедж двухэтажный, лучше установить коллектор вдвое больше

Реализуется коллекторная схема при помощи гибких металлопластиковых труб. После укладки материалов напольного покрытия все трубы отопления оказываются полностью скрытыми и не портят внешний вид комнаты. Входы и выходы к каждому радиатору подводятся снизу прямо из-под пола.

Тройниковое подключение осуществляется через соединение тройниками всех приборов отопления с подающей трубой и обраткой. Осуществить такую схему проще, не нужно тратиться на коллекторы и искать место для их установки, что обычно выполняется в центре постройки для уравнивания длины подключенных к гребенке колец.

Чтобы не изобретать велосипед, можно воспользоваться одной из типовых разводок отопления для загородного дома, которые успешно применяются в строительстве. Традиционная однотрубная модель хорошо показана на следующем чертеже.

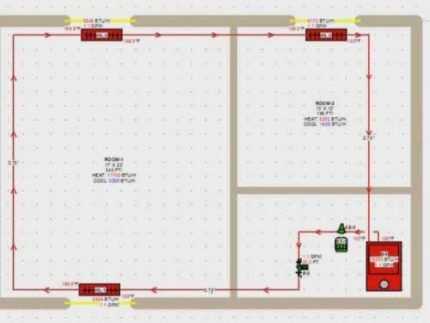

На чертеже показан небольшой загородный, в котором вполне достаточно будет однотрубной системы

Для типового коттеджа часто применяется комбинирование одно- и двухтрубной схемы. В таком случае схема разводки выглядит таким образом.

Первая часть трубопровода имеет вид одинарной трубы и только перед первым радиатором она разделяется на две

Тот же дом можно отапливать и при помощи коллекторной схемы.

В данном случае достаточно коллектора на 4 кольца, подключенных к одному теплогенератору

На этой схеме от котла отходит отдельная ветка и уходит на крыльцо дома. Это подогрев ступенек для предотвращения образования льда.

Основная часть контура представляет собой двухтрубную систему, в то время как дополнительная ветка – однотрубную.

В данном случае система предусматривает отдельный насос, бак и блок безопасности для однотрубного ответвления на теплый пол в районе ступенек

На следующей схеме теплопровод имеет отводы в каждую из комнат. То есть каждое помещение отапливается отдельным контуром.

Трубы понадобится в несколько раз больше, но задвижки и терморегуляторы на каждом ответвлении позволяют регулировать температуру в каждой комнате индивидуально

Выбор котла

Тип котла зависит от вида энергоносителя, на котором он функционирует. Подбирать основной элемент обогрева дома следует с учетом доступного вида топлива.

В силу своей экономичности самыми популярными остаются газовые агрегаты. Препятствием к их использованию может стать отсутствие газовых магистралей в непосредственной близости к земельному участку. Стоит отметить, что оборудование данного типа нуждается в постоянном обслуживании и контроле со стороны специальных служб.

Твердое топливо

Если местность не газифицировалась, проектирование систем отопления может выполняться с учетом использования котла на твердых видах топлива. Это позволит не зависеть от централизованной подачи энергоносителей, но потребует дополнительных источников поступления твердого топлива и сухого места для его хранения.

Жидкое топливо

Для устройства системы обогрева частного дома можно приобрести котел, работающий на жидком энергоресурсе. Однако дизель относится к дорогим видам топлива, поэтому расходы на его использование значительно возрастут. Также потребуется подземный монтаж специального резервуара, в котором он будет храниться. Следует помнить и о высокой степени пожароопасности дизеля.

Электричество

Использование электрического котла желательно предусматривать в совместной системе с электрическими радиаторами. Такой проект подразумевает преобразование электроэнергии в тепловую без водного ресурса – напрямую.

По аналогии с жидким топливом такой носитель энергии обойдется недешево. Если позволяют средства, в такой ситуации лучше остановить свой выбор на автономном отоплении, позволяющем получать электричество от солнечных и ветровых преобразователей или мини-гидростанций.

Положительные факторы

Хозяин должен оценить все преимущества от переустройства, выяснить отрицательные моменты при кардинальной замене системы. Положительные показатели, которые получает хозяин:

  1. Квартиру можно обогреть в любое прохладное время, не зависящее от сезона. Центральную систему включают и отключают по установленным в регионе нормам, основанным на средние величины температуры по временам года. Часто это не совпадает с погодными условиями, неустойчивыми с большим колебанием за сутки.
  2. С автономией регулируют температуру в комнатах, центральное отопление не ведет учет потребления энергии по их расположениям, утеплениям. В доме квартира может находиться внутри или быть угловой, которую обдувают внешние зимние воздушные потоки. В управляющей компании расходы за ресурсы распределяют так, чтобы не было убытков, начисление выполняют в одинаковых размерах за 1 кв.м. Владелец платит по размерам занимаемой площади. Квартиры, как и комнаты в них, могут отличаться друг от друга расположением и количеством потребляемого тепла. При автономном отоплении учитывают каждый фактор для создания комфортного микроклимата и экономии денег.
  3. Индивидуальную отопительную систему легко настроить на конкретный режим, чтобы не топить полностью, а поддерживать температуру при отсутствии жильцов. Когда в квартире будут обитатели, автоматика обогревает комнаты до оптимальных параметров. Техническими устройствами регулируют отопление дистанционным способом, при установке программ оборудование реагирует на ухудшение погоды, ими можно управлять.
  4. Меньшим потреблением энергии снижают эксплуатационные затраты, но увеличивают КПД.
  5. Если установить двухконтурный котел, он создаст горячее водоснабжение минуя центральное обеспечение. Квартира будет освобождена от общей профилактики в доме. Оплачивать хозяин будет за фактическое потребление ресурсов, зафиксированных счетчиком.

Экономический фактор, главный параметр, который требует от владельцев пойти за изменение отопительных систем. При центральном обогреве помещений систему необходимо постоянно обслуживать.

Она не может остаться без присмотра специалистов. Затраты на их работу распределяют между всеми квартиросъёмщиками. При автономном режиме фиксирует расход газа или электричества счетчик.

Такой процесс позволяет осуществлять прямой контроль над отоплением, горячей водой. Собственники исследуют от чего происходят большие затраты, находят способы для экономии.

Разводка трубопроводов отопления

Сначала определяется общий тип системы отопления. Существует три основных вида схем водяного отопления:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная.

В однотрубной схеме радиаторы подключены последовательно, в двухтрубной системе – параллельно, в коллекторной конфигурации – подключаются к коллектору, независимо друг от друга. Часто эти схемы комбинируются между собой. Кроме них большой популярностью пользуется водяной теплый пол.

После выбора схемы подбирают тип подключения отопительных приборов. Конвекторы в силу своих конструктивных характеристик подключаются по общему принципу. Радиаторы имеют три основных типа подключения. Если составить рейтинг по эффективности работы, то типы подключений занимают следующие позиции:

  1. Диагональное;
  2. Боковое;
  3. Нижнее.

Схему разводки отопления нужно начертить на копии архитектурного плана (или плана БТИ) дома. Это даст понимание общей картины, упростит подсчет материалов. Чертеж с указанием диаметров трубопроводов, отопительных приборов, запорной арматуры и других элементов послужит своеобразным проектом отопления частного дома. По нему намного проще производить монтаж системы, чем делать это по памяти.

Стандартное проходное сечение подключения радиатора составляет полдюйма (Ду 15 мм – диаметр условный). Перемычки на радиаторах однотрубной схемы также монтируются из трубы внутренним Ду 15 мм. Выход из настенного котла имеет проходное сечение 20 мм, поэтому ветки системы сооружаются обычно с таким же диаметром. К конечным на ветке отопления радиаторам диаметр трубопровода снижают до 15 мм.

Выход из напольного котла имеет диаметр 1,25 дюйма. Исходя из этого размера сооружается система с постепенным снижением диаметров к конечным отопительным приборам. Или трубопроводы с диаметром выхода котла перераспределяют по направлениям (с уменьшением диаметра) возле котла – на отопление, на бойлер приготовления горячей воды, на контур теплых полов и так далее.

На этом этапе (выполнение общей схемы) процесс проектирования завершается. Производится подсчет материалов, приборов отопления, запорной арматуры, трубопроводов, фитингов и прочих элементов. Следующий этап – монтаж отопления своими руками или с привлечением специалистов.

(Просмотров 1 433 , 1 сегодня)

Рекомендуем прочитать:

Вакуумные радиаторы отопления

Подключение бойлера косвенного нагрева к газовому котлу

Частный дом без отопления

Отопление лоджии – лучшие варианты

Устройство газового котла отопления

Конвекторы водяного отопления

Обеспечение циркуляции

Отопительная система дома работает за счёт движения теплоносителя по магистрали. Вода или другая жидкость, залитая внутрь, может циркулировать естественным путём или при помощи насоса.

Естественное движение воды может быть обеспечено только в трубах большого диаметра, установленных под уклоном. Изменяющаяся температура влияет на физические свойства жидкости и заставляет её циркулировать по системе. Но для естественной циркуляции необходимо большое количество воды в магистрали и радиаторы большого размера.

Движение теплоносителя по системе обеспечивает циркуляционный насос

Наличие в магистрали насоса даёт определённые преимущества. Во-первых, не нужно соблюдать наклон при монтаже отопительной конструкции, можно выбирать трубы и радиаторы любого размера. Во-вторых, для работы насоса требуется гораздо меньший объём воды.

Отдавая предпочтение принудительной циркуляции, важно определить правильное место установки насоса. В системах отопления частных домов его роль чаще всего выполняет циркуляционная помпа. Размещать её лучше всего на обратной трубе перед теплогенератором: при перекачивании холодной воды он будет меньше изнашиваться

Размещать её лучше всего на обратной трубе перед теплогенератором: при перекачивании холодной воды он будет меньше изнашиваться.

Поскольку отопительная система с принудительной циркуляцией представляет собой конструкцию закрытого типа, важно позаботиться о безопасности её работы. Во время нагревания циркулирующая жидкость имеет свойство расширяться. Чтобы давление внутри магистрали не повышалось до критических значений, в неё необходимо вмонтировать расширительный бак

Он будет собирать в себе излишки жидкости и отводить воздух, нормализуя давление в системе

Чтобы давление внутри магистрали не повышалось до критических значений, в неё необходимо вмонтировать расширительный бак. Он будет собирать в себе излишки жидкости и отводить воздух, нормализуя давление в системе.

Соблюдение всех этапов проектирования позволит создать в частном доме систему отопления, которая будет эффективно выполнять функцию обогрева. При этом она будет безопасной и удобной в использовании.

Выводы и полезное видео по теме

Видео #1. Отопление частного дома площадью 300 м2:

Видео #2. Отопление большого дома, к которому не подведен газопровод:

Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м2:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
