Как устроена двухтрубная система отопления

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Горизонтальная разводка отопления

В отопительной горизонтальной системе радиаторы каждого этажа подключены к отдельному стояку. Вертикальные трубы отсутствуют частично или полностью.

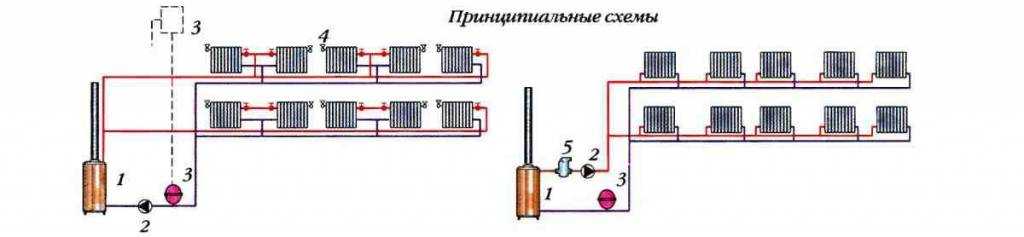

Схемы систем отопления с двутрубными горизонтальными разводками

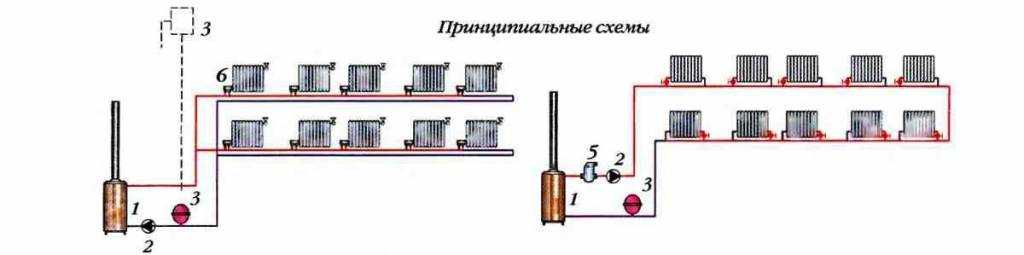

Схемы систем отопления с однотрубными горизонтальными разводками

Для балансировки двухтрубной горизонтальной разводки отопления применяют – регулируемый байпас, например – H-образный узел “Herz-3000”.

Любая горизонтальная схема может быть с попутным и тупиковым движением жидкости.

Ключевое преимущество горизонтальной разводки – возможность реализовать скрытый монтаж в конструкции стен или пола. Для этого применяют металлополимерные трубы, которые имеют большее температурное расширение, чем металлические. Их укладывают с использованием компенсаторов длины. Вместе с тем возникает проблема удаления воздуха, решаемая одним из следующих способов:

• установка крана Маевского;

• монтаж автоматических воздухоотводчиков;

• применение труб с кислородным барьером;

• повышение герметичности системы.

Для реализации данной схемы требуется организовать принудительную циркуляцию теплоносителя.

Рекомендации специалистов

При устройстве коллекторного отопления следует придерживаться следующих советов:

• на прямой подаче и обратке коллектора необходимо монтировать воздухоотводчик;
• компенсационный бак лучше всего располагать на обратке перед насосом;
• насосы желательно ставить отдельно на каждый контур.

Монтируя насосы на обратке, можно немного повысить срок их эксплуатации. Чтобы оборудовать свое жилье эффективной системой обогрева нужно не только правильно выполнить монтаж, но и свести к минимуму потери тепла. Рассмотрев, как сделать лучевую разводку отопления в частном доме своими руками со схемой, плюсами и минусами такой системы, можно значительно повысить уровень комфорта и энергоэффективность обогрева.

Центральное отопление многоквартирных домов

По магистральным трубопроводам теплоноситель из центральной котельной подается на тепловой узел многоквартирного дома и дальше распределяется по квартирам. Дополнительную регулировку степени подачи горячей воды в таком случае производят непосредственно на тепловом пункте, для чего используют циркулярные насосы. Данный способ подачи теплоносителя конечному потребителю называют независимым (подробнее: «Централизованное отопление это одновременно плюсы и минусы «).

Кроме этого в многоквартирных домах используют зависимые отопительные системы. В таком случае теплоноситель транспортируют в квартирные батареи без дополнительного распределения прямо с ТЭЦ. При этом температура воды находится вне зависимости от того, подается она через распределительный пункт или непосредственно потребителям.

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

К чему следует готовиться?

Если говорить о частных коттеджах, то такая разводка отопления может использоваться и там, но хозяевам нужно подготовиться к встрече с некоторыми сложностями. Пример такой проблемы – большинство батарей на современном рынке ориентировано на подключение к горизонтальным системам, имеют соответствующее расположение патрубков, технологических отверстий и секций. Таким образом, схема, в идеале, нуждается в особых радиаторах, ориентированных именно на вертикальный монтаж.

Из этой особенности вытекает и другая проблема. Как известно, радиаторы лучше монтировать поближе к полу, это позволит наладить эффективный воздухообмен без лишних усилий. Холодный воздух, согласно законам физики, будет опускаться вниз, а нагретый – поднимать вверх. Вертикальный радиатор крайне трудно установить таким способом, из-за чего обогрев оказывается недостаточным.

Впрочем, минусы на этом не заканчиваются. Описанную проблему еще можно решить, если несколько увеличить длину патрубков, ведущих к радиатору. Если же придерживаться классической реализации схемы, то появляется еще один недостаток. Заключается он в том, что вертикальные трубчатые радиаторы четко привязаны к проложенным стоякам. Если помещение не отличается большой площадью, то никакого дискомфорта жильцы не ощутят. Если же площадь комнаты около 40 квадратов при 2 наружных стенах, то не обойдется без монтажа сразу двух стояков, иначе будет достаточно холодно. Итак, вертикальная разводка системы отопления современного многоквартирного дома выгодна в следующих случаях:

• Число этажей больше или равно пяти;
• Каждое отдельное помещение отличается небольшой площадью;
• Достаточная теплоизоляция стен.

Если говорить об учете тепловой энергии, то рекомендуется устанавливать счетчик непосредственно на стояк.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

• установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
• выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
• подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
• сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

• прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
• свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Как получить разрешение на теплый пол в квартире

Теплый пол в квартире делает ее более удобной, уютной, но на установку таких конструкций необходимо оформить разрешение.

Известны два вида теплого пола – электрические и водяные. Установка любого из видов такого отопления приравнивается к перепланировке, которая может повлиять на климат у соседей. Из-за теплого электрического пола могут возникнуть перепады в электросети в соседних квартирах, а водяной теплый пол снижает температуру в батареях соседей.

Конечно, жилищная инспекция, вызванная жильцами, сразу предъявит претензии владельцам таких полов, даже если не они виноваты в понижении мощности или температуры, но без разрешения это грозит демонтажем и штрафом.

Чтобы не причинять лишних неприятностей и хлопот себе и соседям, необходимо предварительно согласовать установку теплого пола с соответствующими органами.

Периметриальная или лучевая разводка системы отопления: что выбрать?

Являясь разновидностью способов прокладки отопительных труб двухтрубных горизонтальных систем современных многоквартирных и частных домов, лучевая разводка системы отопления обладает рядом неоспоримых преимуществ. Каждый контур системы с такой разводкой труб отдельно присоединен к отопительному коллектору, что позволяет установить для него индивидуальный режим работы, отвечающий критерию комфортности нахождения человека в конкретной зоне помещения.

Отопительные трубы, прокладываемые в толще бетонной стяжки или под деревянным полом на лагах, должны обладать надежностью, исключающей (или сводящей к минимуму) вероятность возникновения утечек, ухудшения пропускной способности и других неисправностей.

Выбор оборудования

Такой ответственный процесс, как монтаж отопления начинается с подбора оборудования. На современном строительном рынке нет недостатка в отопительном оборудовании и сопутствующих ему деталях, поэтому проблемы с выбором не будет.

Основными элементами водяного обогрева являются: нагревательный котел, трубы, радиаторы и различные комплектующие, при помощи которых осуществляется контроль и управление системой. При выборе материалов и деталей для системы отопления, главное, следить за тем, чтобы все они были совместимы между собой.

Котел

Котел является основным элементом отопительной системы, и от его работы зависит комфортный микроклимат в помещениях.

Одноконтурные котлы предназначены для нагрева теплоносителя исключительно в отопительной системе, поэтому чтобы дополнительно подогревать воду для хозяйственных нужд, потребуется монтаж накопительного резервуара.

При помощи двухконтурных установок, оборудованных теплообменником или бойлером, можно напрямую осуществлять подачу горячей воды для ГВС.

Нагревательные котлы делятся на две категории в зависимости от способа установки: настенные и напольные. В большинстве случаев предпочтение отдается первому варианту, так как его мощности хватает на дом средних размеров и не требуется много места для установки.

Для громоздких и мощных напольных котлов, как правило, отводят отдельное помещение (бойлерную). Так как двухконтурный котел подразумевает установку точки разбора горячей воды в непосредственной близости, он малоэффективен в домах с несколькими ванными, тем более если санузлы находятся вдали от кухни. В таком случае вода будет прогреваться неравномерно и с ее подачей могут возникнуть перебои.

Проанализировав все нюансы данного оборудования, можно прийти к выводу, что для реализации оптимальной отопительной схемы наибольшего внимания заслуживают одноконтурные котлы настенного монтажа, которые выпускаются в комплекте с манометром, расширительным баком, предохранительным клапаном и различными электронными деталями.

Циркуляционный насос

Котлы вырабатывают тепло, а вот дальнейшее его распространение осуществляется по двум принципам: естественному и принудительному. В первом случае процесс происходит согласно гравитационному закону: горячий теплоноситель поднимается вверх, а охлажденный опускается вниз и тепло переносится от котла к трубам и радиаторам. Такая система подразумевает наклонную установку труб большого диаметра и подходит для домов площадью около 100 м².

Чтобы правильно спроектировать и реализовать обогрев дома, лучше сделать это по второму варианту с применением циркуляционного насоса, который создает напор в системе, выталкивая горячую воду по направлению к батареям.

Тепло будет быстро и равномерно распределяться по трубам, тем самым обеспечивая комфортную температуру в комнатах. Для функционирования насоса потребуется круглосуточная подача электричества, поэтому к прибору предъявляются требования энергетической эффективности.

Этим свойством обладают частотно-регулируемые агрегаты, приспосабливающиеся к гидравлическому давлению в системе.

Трубы

Среди стальных, медных и пропиленовых труб лучше сделать выбор в пользу последних. Они отвечают всем требованиям отопительной системы и позволяют правильно выполнить ее монтаж.

В большинстве случаев используют армированные пропиленовые трубы с двадцатимиллиметровым внешним диаметром. Они показывают корректную работу с теплоносителем 90 градусов, и менее подвержены линейному расширению при нагреве, а также выдерживают характерное давление для автономного обогрева. Их установка достаточно проста и осуществляется при помощи специального паяльника.

Радиаторы

Под правильным выбором подразумевается рабочая температура и состав теплоносителя, его максимальное давление, показатели инертности и теплоотдачи, соответствующие системе обогрева, указанной в проекте.

Заключение

По мнению многих пользователей, система отопления лучевого типа признана наилучшей из всех систем

Эта система позволяет экономить энергоресурсы, что в наше время немаловажно. Но как известно, максимальный уровень экономии достигается посредством снижения теплопотерь вашего жилища

Поэтому, экономить нужно лучше всего начинать с хорошей теплоизоляции здания.
