Как устроена горизонтальная система отопления

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Вертикальная однотрубная система отопления двухэтажного дома

Вертикальную однотрубную систему отопления разумно использовать именно в двухэтажных домах. Она отличается от горизонтальной тем, что в её состав входит еще и циркуляционный насос, который в несколько раз повышает эффективность работы.

Однотрубная система отопления схема в данном случае так же достаточно проста. Байпас в подобной конструкции можно не использовать. Он необходим лишь для того, чтобы можно было без особых проблем производить ремонтные работы. Из котла жидкость поднимается на второй этаж по стояку. Здесь она попадает в радиаторы, где и происходит её охлаждение.

Лучевые горизонтальные системы с двумя трубами

Еще более технологически сложная система отопления, в которой возрастают плюсы двухтрубной схемы. Если горизонтальная разводка как таковая являет собой концепцию устройства индивидуальной ветки с обогревом для отдельной квартиры, то лучевая схема предполагает частичное обособление контуров уже внутри этой ветки. Трубы подачи и обратки предусматриваются для каждого отопительного прибора. Что это означает на практике эксплуатации горизонтальной системы отопления? Во-первых, более точное, удобное и эффективное управление с зональной настройкой микроклимата. Во-вторых, появляется возможность организации контуров с собственной запорной арматурой, системой автоматической регуляции и т. д. С другой стороны, для полноценного функционирования лучевой модели требуется установка циркуляционных насосов и распределительного коллектора с возможностью охвата всех потребляющих контуров на ветке.

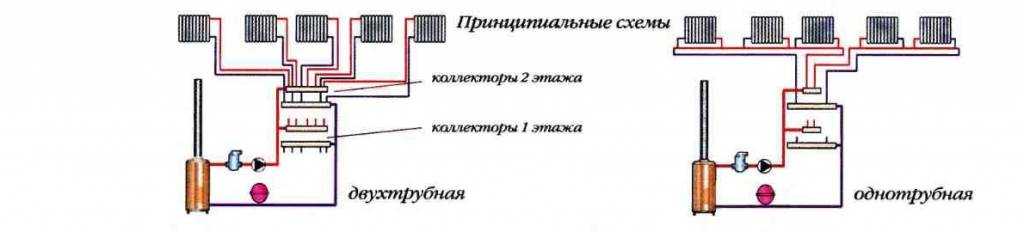

Коллекторная система отопления

Рассмотренные выше схемы отопительной системы относятся к тройниковой конфигурации, в отличие от которой коллекторная конструкция характеризуется большей управляемостью. Главное отличие разводки – независимое подключение труб к каждому радиатору. Для нее применима верхняя, боковая, диагональная и нижняя подводка. Последний вариант позволяет реализовать все достоинства металлополимерных труб, скрыть их в конструкции пола или стен.

Другой распространенный вариант коллекторной отопительной системы – поэтажная разводка. Она предполагает монтаж обратной и подающей магистрали в каналах пола, а установку коллекторов в нише стены или специальном шкафу, от которого к каждому радиатору идут трубы. Для регулировки нагрева прибора и одинаковой температуры на выходе и входе необходим циркуляционный насос.

Выбор системы отопления

Если провести сравнение систем отопления для конкретного объекта, то их достоинства определяются масштабами здания. Открытая схема приводит к значительной потере тепла и риску насыщения теплоносителя кислородом, поэтому неудобна для небольших частных домов. Закрытая структура оптимальна в таких жилищах и нашла широкое применение. Однако в случае длительных перебоев в электроснабжении ее установка приведет к вымораживанию помещений.

В высотных постройках преимущества замкнутого теплоснабжения нивелируются необходимостью размещения очень больших мембранных баков. Чтобы закрытая схема была функциональна, их заменяют на специальные безнапорные установки, работающие в тандеме с насосами – регуляторами давления. Открытая конструкция отличается более простым процессом установки в многоэтажных зданиях. Проблема завоздушивания решается путем применения воздухоотводчиков.

(Пока оценок нет)

Лучшие качества «ленинградки»

Однотрубная система отопления в частном доме ленинградка удобна, прежде всего, тем, что очень легко выбрать режим работы любого радиатора. Батареи отопления подключаются параллельно одной трубе, поэтому можно даже отключить или демонтировать любой радиатор, не нарушая работу системы.

Для небольших домов и дач популярна система с гравитационной (естественной) циркуляцией воды. В одноэтажных домах выбирается горизонтальная разводка стояков. Для многоэтажных зданий применяется комбинированная схема – вертикальная и горизонтальная схема монтажа стояков. Как уже упоминалось можно организовать «самотечную» систему или создать отопление ленинградка с насосом, который значительно улучшит динамику обогрева помещений.

«Ленинградка» с естественной циркуляцией

Система обогрева такого типа предполагает последовательную установку приборов отопления по периметру помещения. Если будет применена ленинградка система отопления диаметры труб при «самотечной» циркуляции нужно применить большего диаметра. Основа системы – котел соединяется с первым радиатором, выход первого радиатора соединяется с входом второго и т.д. С последней батареи отдавшая свое тепло вода возвращается по обратной трубе в котел для повторения цикла.

Популярная и неприхотливая система отопления ленинградка своими руками монтируется двумя способами.

Первый вариант – последовательное соединение батарей отопления, а второй способ заключается в использовании диагонального подключения радиаторов для равномерного прогрева батарей. Монтировать можно любые радиаторы, но при использовании традиционных чугунных батарей применение крана Маевского обязательно. Он служит для стравливания воздуха из батарей.

Параллельное подключение батарей в схеме отопления «ленинградка»

Описанная выше разводка системы отопления ленинградская имеет один существенный недостаток. При таком способе подключения невозможна регулировка теплоотдачи каждой батареи и невозможно их отключение без остановки работы всей системы. Для устранения этого недостатка был придуман вариант «ленинградки» с параллельным подключением батарей.

При таком подключении вход и выход батареи регулируется шаровым краном, а на отрезок стояка, параллельного батарее, устанавливается кран выполняющий роль шунта. Краны, шунтирующие каждый радиатор, играют большую роль в настройке всей системы. С их помощью ленинградская система отопления частного дома обеспечивает равномерный нагрев приборов отопления.

«Ленинградка» с дополнительным контуром

Если при создании проекта получается слишком большая длина системы или сложная конфигурация, то в таких случаях применяется дополнительный контур. Дополнительный контур подключается параллельно основному. Чтобы система работала правильно на «обратке» дополнительного контура устанавливается кран игольчатого типа для отладки системы обогрева

Второе важное требование – «обратка» второго контура, если используется ленинградка система отопления с насосом, должна соединяться с обратной трубой основного контура до насоса

Вариант «ленинградки» — закрытая система

Любая схема отопления в частном доме ленинградка легко превращается в закрытую систему. Понятно, что в таких случаях нужна установка расширительного бака мембранного типа, манометра, циркуляционного насоса и предохранительных клапанов для безопасности. При установке котла настенного типа, который имеет встроенный циркуляционный насос, монтаж отдельного насоса не нужен.

Такая система отопления ленинградка частного дома чаще всего применяется в двухэтажных домах.

Особенности выбора схемы разводки систем отопления

Желательно делать выбор схемы разводки систем отопления на этапе проектирования строительства дома. Но это оптимальный вариант, а на практике усовершенствовать отопительную конструкцию можно и в процессе эксплуатации строения в любое время.

Если в населенном пункте в районе расположения собственного дома проходит теплотрасса централизованного теплоснабжения, то правильным решением будет подключение к ней. Если такая магистраль отсутствует или нет возможности пользоваться услугами поставляющих тепло организаций, тогда необходимо обустроить автономную систему обогрева. Среди факторов, влияющих на эффективное функционирование отопительного оборудования, наибольшее значение имеет:

Как показывает практика, разработка проектно-сметной документации, разводка батарей отопления, приобретение необходимого оборудования желательно доверить специалистам в сфере теплотехники, имеющим соответствующее образование и уровень квалификации. Безусловно, услуги профессионалов стоят денег и немалых, но данная статья расходов, непременно окупится, поскольку замена элементов неработающей отопительной конструкции обойдется гораздо дороже.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Схемы разводки современных горизонтальных отопительных систем

Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.

Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.

Разветвленная тупиковая схема разводки с трубами в стяжке

Разводка трубопроводов при разветвленной тупиковой схеме.

Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).

Периметриальная разводка системы отопления

Тупиковая схема с трубопроводами в стяжке или под плинтусом.

Схема разводки трубопроводов при двухтрубной тупиковой системе.

Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).

Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).

Разводка трубопроводов по схеме Тихельмана.

Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.

Коллекторно-лучевая разводка системы отопления

Схема разводки трубопроводов при коллекторно-лучевой системе.

Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.

Дополнительное преимущество лучевой схемы — использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.

Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.

Горизонтальные системы (особенности)

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

Пример раздачи и возврата теплоносителя от батарей по двум линиям

Особенности двухконтурного распределения воды:

• если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
• изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
• число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.

Двухтрубная классическая разводка закрытого типа — подключение к напольному котлу

Обеспечение теплом многоквартирных домов: централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.
