Как соединить радиаторы отопления между собой

Схемы подключения

Наиболее отказоустойчивая схема соединения радиаторов отопления в частном доме с розливом и котлом — однотрубная ленинградка. Отопительные приборы подключаются параллельно розливу, который прокладывается по периметру помещения.

Несколько дешевле в монтаже, но заметно проблемнее в эксплуатации схема, использующая последовательное подключение батарей. Достаточно сказать, что их независимая регулировка в этом случае невозможна.

Вариант однотрубной схемы с последовательным подключением.

Наконец, двухтрубная система подразумевает подключение каждого радиатора в качестве перемычки между подающей и обратной ниткой. Она неудобна тем, что требует уже упоминавшейся балансировки — ограничения проходимости ближних к котлу отопительных приборов.

Какими могут быть схемы подсоединения радиаторов отопления к подводке?

  • Односторонняя. подводки соединяются с верхней и нижней радиаторными пробками справа или слева. Она компактна, но делает нагрев прибора неравномерным: последние секции всегда будут холоднее первых.
  • Снизу вниз. В этом случае батарея обязательно комплектуется воздушником. Достоинства решения — в том, что радиатор при таком подключении не требует промывки и всегда греет по всей длине.
  • Диагональная. Нагрев секций еще более равномерен; однако нижний угол прибора с глухой пробкой будет постепенно заиливаться.

Варианты подключения к подводкам.

Коротко об установке радиаторов отопления из биметалла в частном доме или квартире

Итак, вы решились пройти все этапы организации отопления в своей квартире. Особо сложного ничего в этом нет, достаточно придерживаться определенных правил:

Перед началом установки обязательно убедитесь в отсутствии теплоносителя в системе. Проверьте комплектацию и качество сборки батареи. Узел соединения фитингов нуждается в прокладке, в качестве которой используют лен с герметиком или нити специального назначения

Согласно основным правилам установки биметаллических радиаторов отопления в квартире или частном доме важно, чтобы подоконник не закрывал их полностью. Кто озабочен эстетической стороной вопроса, стоит посмотреть материал о том, как и чем закрыть батареи отопления

Проектируя систему, нужно знать все возможные схемы подсоединения отопительных приборов (диагональная, нижняя, боковая). Определитесь, какая конструкция приемлема в ваших условиях, учитывая, что для биметаллических батарей диагональная схема дает самый оптимальный результат. В момент пуска системы отопления краны нужно открывать плавно, не допуская резкого выкручивания. В противном случае возможен засорение или гидроудар. Воздух из системы выводят через кран Маевского или другой воздухоотводчик.

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

  • дополнительные секции;
  • наждачная бумага средней фракции;
  • радиаторный ключ;
  • гаечный или разводной ключ;
  • заглушки – их должно быть 2 – с правой и левой резьбой;
  • ниппели, обычно идут в комплекте с прибором отопления или его секцией;
  • эластичные прокладки для установки между секциями;
  • паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.

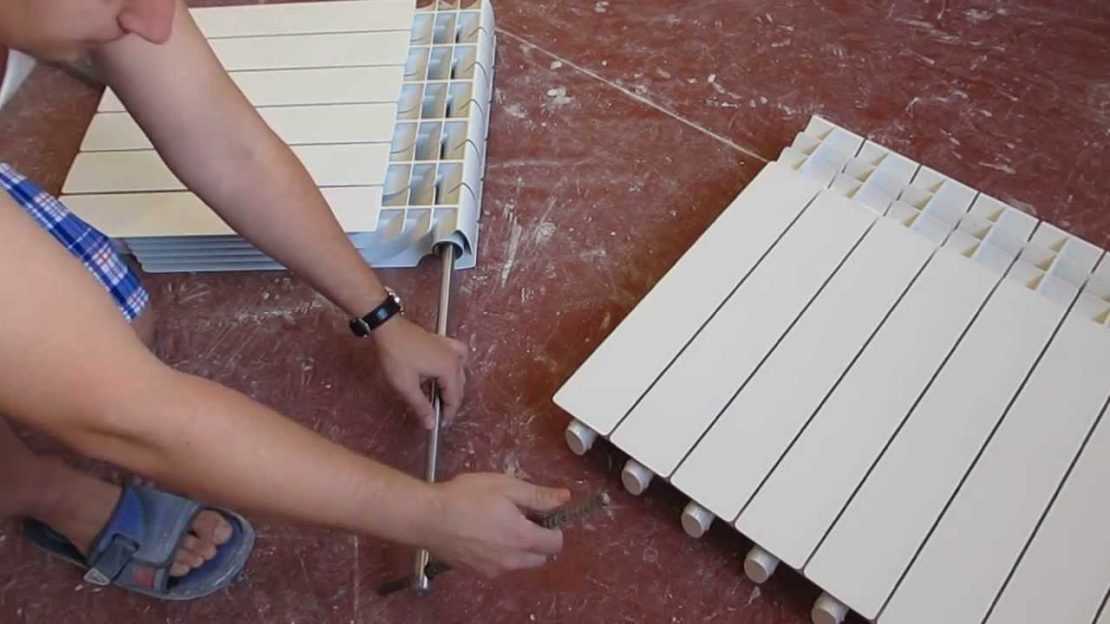

Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

3 Монтаж радиаторов отопления – подключаем правильно

Чтобы батареи были установлены правильно, требуется добиться горизонтального их расположения. Для полного слива воды с радиаторов в конце отопительного сезона многие устанавливают батареи с небольшим наклоном в сторону трубы обратки

Очень важно соблюдать расстояние радиаторов от поверхностей. Так, например, батареи необходимо располагать не ближе 8–10 см до подоконника

Зазор между полом и радиатором должен быть 8–12 см. Расстояние до стены требуется делать не менее 5 см.

До того как начать устанавливать батареи необходимо произвести обработку стены. Для этого потребуется совершить штукатурные работы. Надо стены выровнять и подготовить их к финальной отделке. По завершению для спуска воздуха на все радиаторы ставят клапаны. Затягивать их необходимо с усилием не более 12 кг. Очень удобен для такой цели динамометрический ключ. Он позволит с определенным зажимом аккуратно затянуть все клапаны.

Прежде чем зафиксировать радиаторы, требуется установить заглушки, прокладки и пробки. Также не помешает размещение терморегулирующей арматуры. Обязательно нужно помнить, что не разрешается зачищать поверхность, которая контактирует с уплотнительными прокладками. Поскольку из-за нарушения этого правила может быть протечка, так как при стыке таких элементов герметичность будет отсутствовать.

Для того чтобы радиаторы закрепить на стене, потребуются кронштейны. Их фиксацию осуществляют при помощи дюбелей. Обязательно нужно сделать правильные замеры расположений кронштейнов, поскольку радиаторы должны вешаться на крюки между секциями. При правильном размещении коллекторы батарей войдут в кронштейны. После этого обязательно надо проверить расположение радиаторов при помощи уровня. По завершению можно заняться подсоединением отопительной системы к стояку.

В случае если в системе обогрева решили применить шаровые краны, то не забывайте, что герметичности в таком случае очень тяжело добиться. Работу с такой деталью поручить лучше профессионалам. В качестве замены возможно применение обычного вентиля для радиаторов. Они очень удобны в работе. За протекание при их использовании беспокоится не стоит.

При использовании однотрубной системы обогрева понадобится применение байпаса. Если такую деталь не установить, то стояк будет парализован в случае закрытия крана отопительной системы. Чтобы уменьшить потери тепла, лучше сделать теплозащиту стен. Для этого потребуется фольга, которая будет отражать от батарей тепло назад в помещение. Также для повышения теплового эффекта вместе с таким материалом можно использовать теплоизоляцию. Такой «пирог» не даст теплу выходить на улицу.

Испытательные работы

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Нередко жильцы домов и квартир сталкиваются с одной весьма серьезной проблемой – несмотря на систематическую подачу теплоносителя необходимой температуры, в доме чувствуется недостаток тепла, и пребывание в нем вызывает некоторый дискомфорт. Чтобы решить эту проблему, понадобится нарастить радиатор отопления. В чем заключается такого рода работы? Суть этой процедуры состоит в том, чтобы добавить секций радиатору, благодаря чему будет достигнута комфортная температура в жилище.

Секции до радиатора добавляют в том случаи, если нужно отопить большое помещение

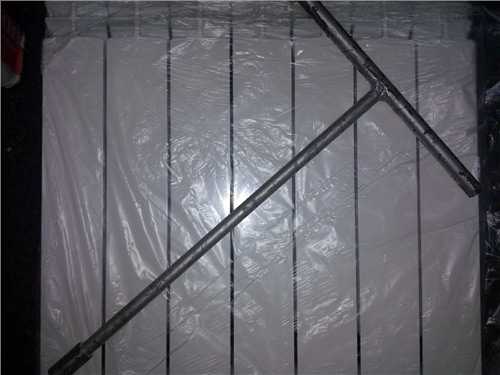

Для начала нужно будет подыскать ключ для радиаторов, он у вас обязательно должен быть — если по каким-то причинам вы не можете его найти, то надо взять его на временное пользование у знакомого или соседа, или отправится в магазин за покупкой нового. Итак, с помощью этого ключа вы должны снять радиатор, лишив его соединений с системой отопления. Далее относим его в ванну и направляем в него воду.

Без специального ключа, добавить секции будет нереально

Известно большое количество случаев, когда жильцы квартиры жаловались на недостаточно комфортную температуру воздуха в жилище, и виной всему было элементарное засорение радиатора, которое не позволяло ему работать «в полную силу». Но если вы направили воду в радиатор, а она без препятствий проходит через его каналы и выходит чистой, не имея замутненный вид – то дело не в засорении отопительного устройства. Помощь в этом случае сможет предоставить только добавление секций, в котором, по большому счету нет ничего сложного и трудного, если подходить к данной задаче ответственно.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

  • Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
  • Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
  • Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

  • Имеют четыре точки возможного подключения – две верхние и две нижние;
  • Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

  • В процессе создания новых сетей отопления;
  • При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
  • В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Схемы подключения радиаторов

Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

Существуют следующие схемы подключения отопительных радиаторов:

  1. Диагональная. Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.
  2. Боковая. При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.
  3. Нижняя. Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Watch this video on YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Присоединение секций

С учетом присоединительных размеров радиаторов отопления выполняют дальнейшие работы

Обязательно важно подготовить качественные прокладки, желательно паронитовые, самые долговечные и прочные. Проверяют состояние ниппелей, резьбы, целостность гнезд, если обнаружены тревожные признаки, элементы заменяют

Сколов быть не должно, нарезка – строго равномерная, полная.

Порядок присоединения секций:

  1. Положить сам радиатор и заранее подготовленные секции на ровную поверхность. Необходимо сдвинуть элементы, выставить между ними ниппели и прокладки
  2. Начать закручивать ниппели. Поскольку резьба двухсторонняя, секции во время скручивания притягиваются друг к другу. Зная данную особенность ниппеля, новичок сможет снять секцию по правилам, у профи вопросов вообще не возникает. Достаточно прокрутить ниппель в обратную сторону, и секции разойдутся. Удобнее всего применять специальный ключ (радиаторный)
  3. Когда ниппели будут вставлены и прихвачены, нужно сделать максимально плотное закручивание, выполнив равное число оборотов.

После завершения сборки обязательно проводят тест. Муфты для соединения радиаторов отопления и другие комплектующие нужно подбирать высокого качества, поскольку это определяет срок службы системы.

Важно! Число оборотов следует делать одинаковым, иначе после монтажа появятся перекосы

Как же добавляют секции

После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .

Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.

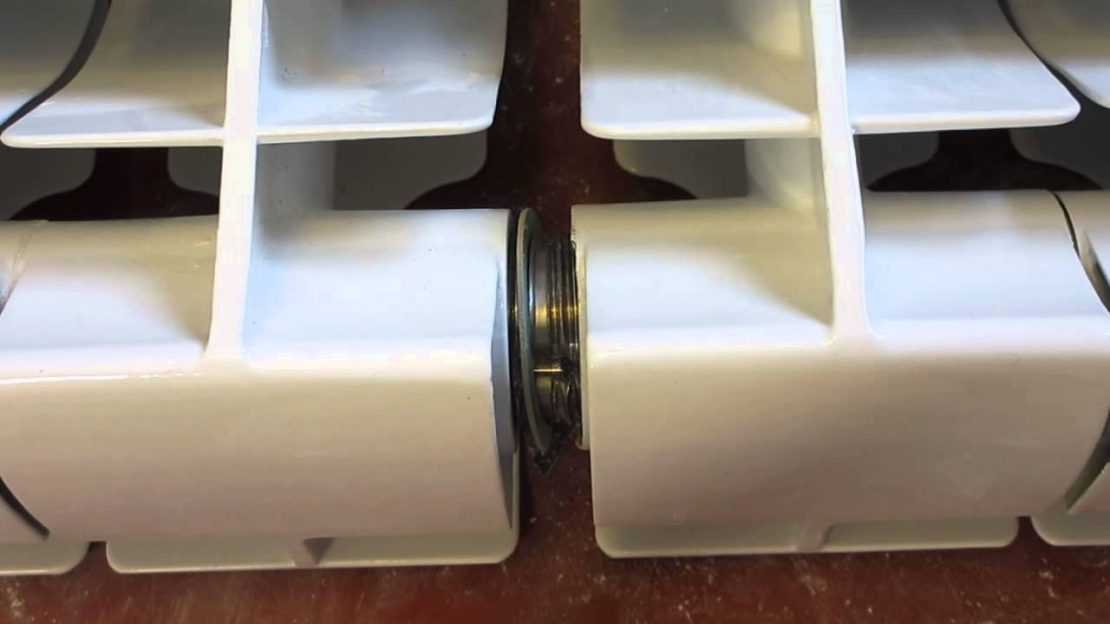

Для стыковки секций, необходимо соединительная гайка — ниппель

Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:

  • Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
  • Соответственно левая – в сторону уже присутствующих секций радиатора отопления.

Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)

При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу. Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно

Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи

Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.

Чтобы не допустить протекания, необходима межсекционная прокладка

Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.

Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.

Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

Важно

Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.

  • Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
  • Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.

В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.

Подготовительный этап

В процессе подготовки выполняют демонтаж радиатора, отсоединяют секции, которые будут наращиваться. В обязательном порядке очищают прибор отопления от пыли, грязи и ржавчины. Чтобы понять, как соединить радиаторы отопления с трубами правильно, проводят визуальный осмотр отверстия с резьбой, к которому присоединяется труба отопительного контура. При наличии отложений известкового или другого типа выполняют зачистку наждачной бумагой. Пренебрежение этими действиями может стать причиной негерметичного соединения, в частности межсекционной прокладки, или образования течи.

Варианты бокового подключения радиаторов

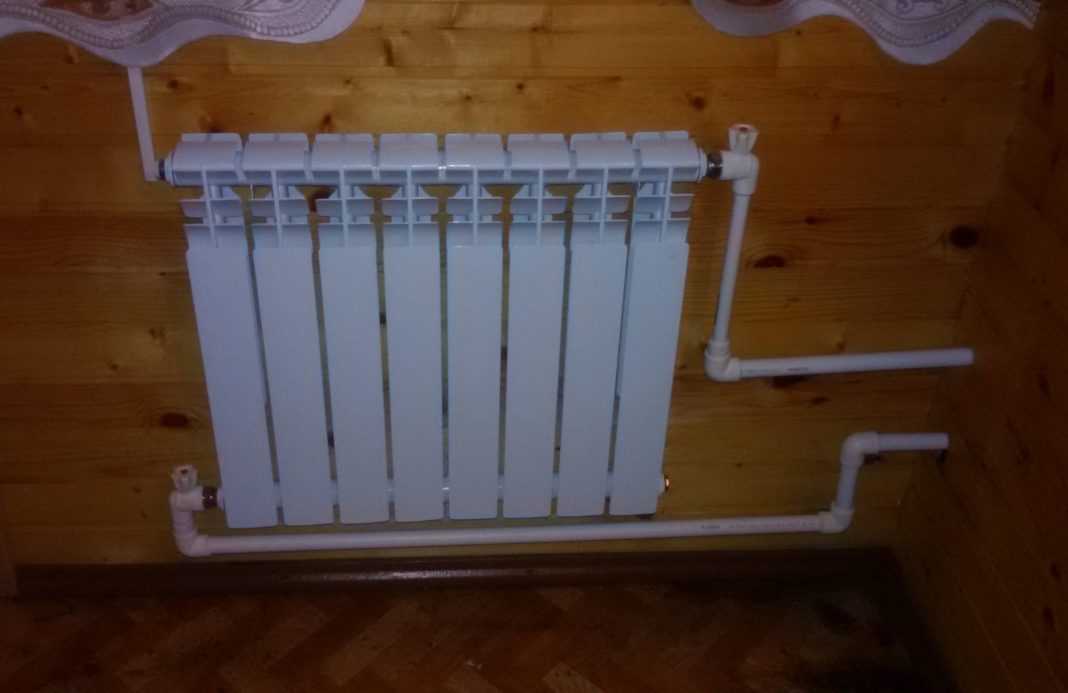

Приборы отопления можно подключать различными способами. Наиболее популярным считается боковое подключение батареи.

Для данного вида подключения характерно подсоединение подводки к верхнему патрубку, а обратки – к нижнему. Получается, что обе трубы располагаются с одной стороны радиатора.

Вариант подключения биметаллических радиаторов боковым способом считается распространенным, потому что создает возможность для максимального нагрева помещения.

Необходимо учесть, что стальные радиаторы с большим количеством секций для бокового подключения не применяются, так как последние элементы могут недостаточно прогреваться. Правда, если другого способа для монтажа нет, то проблема устраняется за счет удлинителя протока теплового носителя.

Подробней рассмотрим варианты бокового подключения радиаторов отопления.

Одностороннее

Данный способ бокового подключения радиатора предполагает, что присоединение комплекта труб для подачи и обратки теплового носителя выполняется с одной стороны батареи. Подобный принцип подключения считается более рациональным для домов в один этаж. Чаще всего его используют при боковом подключении радиаторов отопления, насчитывающих до пятнадцати отопительных ребер, передающих тепло в комнату. Но если количество секций превышает указанное число, то эффективность нагрева может понизиться – последние секции останутся холодными.

Диагональное

Второе название этого способа бокового подсоединения панельных радиаторов – перекрестное, когда подключаются удлиненные панели или многосекционные радиаторы.

Устройство радиатора позволяет тепловому носителю распределиться внутри равномерно и создать все условия для максимальной передачи тепла.

Диагональное подключение радиатора

Монтаж выполняется просто – подача воды подводится к верхнему патрубку, с обратной стороны радиатора из нижнего патрубка выходит обратка.

Основное преимущество такого варианта – минимальные потери тепла, не превышающие двух процентов. От правильности определения способа подключения батареи к общей сети зависит качество отопления комнат.

Седельное

Такой вариант подходит к системе, в которой трубы смонтированы ниже уровня пола. На поверхности остается небольшой отрезок трубы, подведенный к патрубку, расположенному внизу. Вода подается с одного  края, а уходит – с противоположного. Основной недостаток метода – тепловые потери, достигающие пятнадцати процентов. Иногда верхняя часть радиатора прогревается не полностью.

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

  • дополнительные секции;
  • наждачная бумага средней фракции;
  • радиаторный ключ;
  • гаечный или разводной ключ;
  • заглушки – их должно быть 2 – с правой и левой резьбой;
  • ниппели, обычно идут в комплекте с прибором отопления или его секцией;
  • эластичные прокладки для установки между секциями;
  • паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции. Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Выводы и полезное видео по теме

Ролик об отличии естественной и принудительной циркуляции теплоносителя в системе отопления:

Видео, наглядно демонстрирующее отличия разных схем системы отопления:

Схема эффективного подключения батарей отопления при двухтрубной системе:

От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками

Важно учитывать особенности постройки, чтобы холодные батареи не помешали комфортной жизни в уютном доме

Если вас заинтересовал предложенный нами к рассмотрению материал, возникли вопросы и повод для дискуссии, приглашаем к размещению комментариев.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
