Как добавить биметаллические секции радиатора отопления: типы батарей, этапы установки, схема соединения и фото

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

• дополнительные секции;
• наждачная бумага средней фракции;
• радиаторный ключ;
• гаечный или разводной ключ;
• заглушки – их должно быть 2 – с правой и левой резьбой;
• ниппели, обычно идут в комплекте с прибором отопления или его секцией;
• эластичные прокладки для установки между секциями;
• паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.

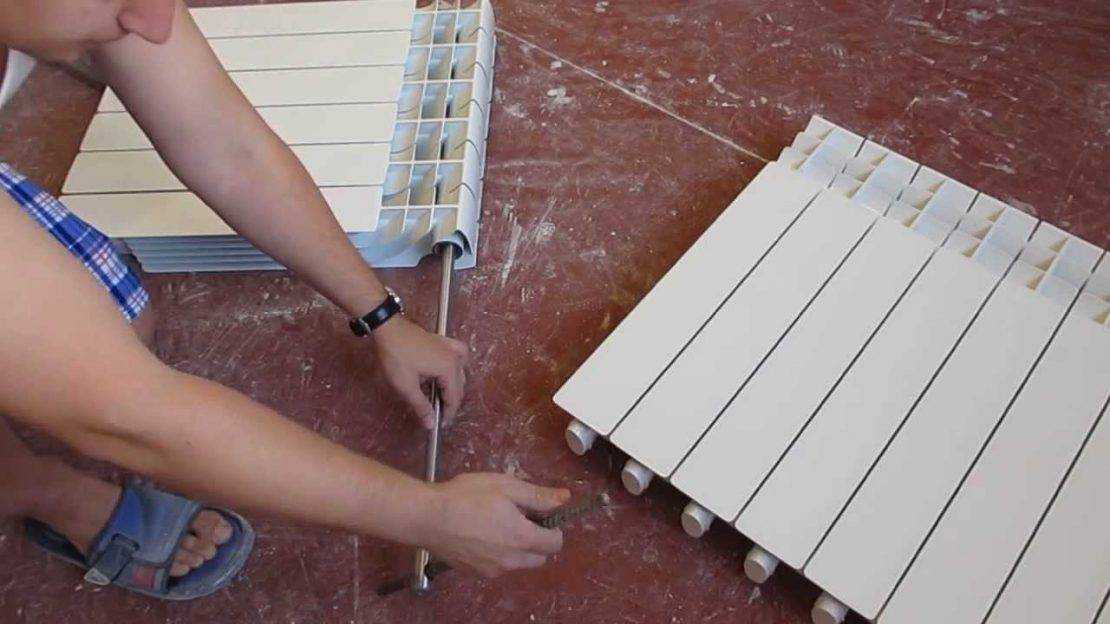

Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции. Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Чугунные батареи

Если вести речь о наращивании чугунных батарей, то выполнять работы по увеличению площади радиатора необходимо, когда отопительный сезон закончился. Дело в том, что для добавления новых секций, вам потребуется полностью разобрать радиатор. Для этого его естественно придется отключить от системы отопления. Если делать это в зимний период, всю систему придется перекрывать. Вряд ли кто из ваших соседей обрадуется, узнав, что придется посидеть без тепла пару часов. Это в лучшем случае.

Поэтому, как бы вам не хотелось увеличить отдачу тепла от батарей, постарайтесь потерпеть до того момента, когда отопительный сезон закончится. Если чугунные радиаторы установлены в частном доме, то вопрос о времени их замены вы можете решать самостоятельно. Итак, рассмотри пошагово, как нарастить чугунную батарею.

Для добавления дополнительных секций вам понадобится следующий инструмент:

• радиаторный ключ или разводной ключ;

ниппели, предназначенные именно для чугунных батарей (их количество напрямую зависит от числа устанавливаемых вами секций);

(См. также: Как перекрыть батарею отопления)

специальные прокладки, для установки между секциями батареи;

Боковые пробки с прокладками (прокладки обычно выполнены из такого материала, как паронит).

Первым делом вам придется снять батарею и разобрать ее. Не забудьте перекрыть воду. Нарастить радиатор отопления из чугуна достаточно просто, самое главное стараться тщательно все зачищать, чтобы стыки соединения секций не дали впоследствии течь.

Если батареи уже не новые и использовались достаточное количество времени, то между секциями может образоваться своеобразный нарост из ржавчины и грязи. Для того чтобы одеть прокладку и соединить секции, этот нарост придется снять. Межсекционное пространство зачищают либо крупной наждачкой, либо щеткой с металлической щетиной.

разложите батарею и дополнительные секции на полу. Когда будете прикреплять ниппель, внимательно смотрите за положением резьбы. Лучше лишний раз убедиться в том, что вы правильно расположили элемент, который станете закручивать в две секции с разной резьбой. (См. также: Как продуть батарею отопления)

Начинаем вкручивать ниппель с левой стороны, для этого желательно первоначально наживить его где-то на один виток резьбы с левой стороны батареи. Аналогичные действия выполняете с правой стороны.

Следите за тем, чтобы межсекционная прокладка находилась строго посередине ниппеля. Секции должны прилегать к ниппелю плотно. Следующим шагом вставляете радиаторный ключ в батарею, и. использую разводной ключ, вкручиваете ниппель в секции батареи.

Закрутив ниппель на 3-4 оборота, переходите к другой стороне закручиваемых секций. И так, поочередно, затягивайте секции до тех пор, пока они не состыкуются очень плотно. (См. также: Как правильно установить батарею отопления своими руками)

Теперь устанавливаете специальные боковые пробки для батареи из чугуна. Не забудьте про прокладки из паронита. Если поверхность, на которую будет крепиться прокладка, имеет нарост из ржавчины, также зачищаем поверхность наждачкой. И только после этого устанавливаем пробку с прокладкой. Пробки плотно затягиваете, используя трубный ключ.

Вот собственно и все этапы работ по установке дополнительных секций чугунной батареи. Если есть желание в дополнение вы можете установить краны на радиаторы.

кстати, недостаток тепла в комнатах, в которых используются чугунные батареи, может возникнуть не только из-за недостаточного количества секций. Иногда бывает и так, что использующиеся много лет чугунные батареи периодически окрашивают, накладывая новый слой краски на старый. (См. также: Как снять батарею отопления)

Такая «шуба» впоследствии приводит к тому, что тепловая отдача таких радиаторов сводится практически к нулю. Поэтому, если вы решите перекрасить или как-то по-особому отдекорировать свою батарею, обязательно снимите старый слой краски.

для покраски батареи выбирайте не обычную эмаль, а краску, которая может взаимодействовать с высокими температурами, без изменения своих качеств. Обычные эмали, очень часто при нагреве желтеют, поэтому обязательно нужно учитывать их свойства во время выбора.

Варианты отопительных систем

Наиболее распространенными и востребованными являются однотрубная и двухтрубная отопительные системы. Рассмотрим каждую из них внимательнее и правильное подключение батарей отопления в каждом случае.

Однотрубная отопительная система используется сегодня преимущественно для многоэтажных домов.

Горячий теплоноситель распространяется по трубам сверху вниз, равномерно распределяясь по всем отопительным приборам. Подобная система монтируется довольно легко, требует сравнительно небольшого количества материалов. Но вместе с тем, она имеет и ряд недостатков:

• отсутствует возможность корректирования степени нагрева отдельных радиаторов;
• на нижних этажах температура батарей может быть значительно ниже, чем на верхних, поскольку теплоноситель доходит до них уже остывшим;
• в случае поломки на каком-либо этаже отключается весь стояк;
• достаточно сложно выполнить отключение от системы для установки автономного отопления.

Однотрубная отопительная система

Двухтрубная отопительная система чаще всего используется для создания отопления в частных домах, коттеджах. Она подразумевает подключение к радиатору сразу двух труб: по одной к батарее поступает горячий теплоноситель, а по другой производится отток уже остывшей воды

При этом важно учитывать – все радиаторы в двухтрубной системе подключаются только параллельно

Двухтрубная отопительная система имеет несколько весомых преимуществ. Прежде всего, температура всех радиаторов всегда будет равной, вне зависимости от того, насколько далеко от котла они установлены.

Кроме того, при таком типе системы существует возможность корректирования степени нагрева каждого отдельного радиатора – это позволяет создавать максимально комфортную температуру в каждом помещении.

Двухтрубная система отопления

Отопительная система такого типа включает в себя следующие элементы:

• радиатор с клапаном в верхней части и заглушкой в нижней;
• пробки радиатора;
• клапан с терморегулятором;
• байпас;
• хвостовик;
• запорный кран;
• муфты и контргайки;
• отопительные трубы (металлические, полипропиленовые).

Состав системы отопления

Следует отметить, что такой же набор комплектующих, за исключением клапана с терморегулятором и байпаса, подходит для монтажа однотрубной отопительной системы.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

Watch this video on YouTube

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Как же добавляют секции

После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .

Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.

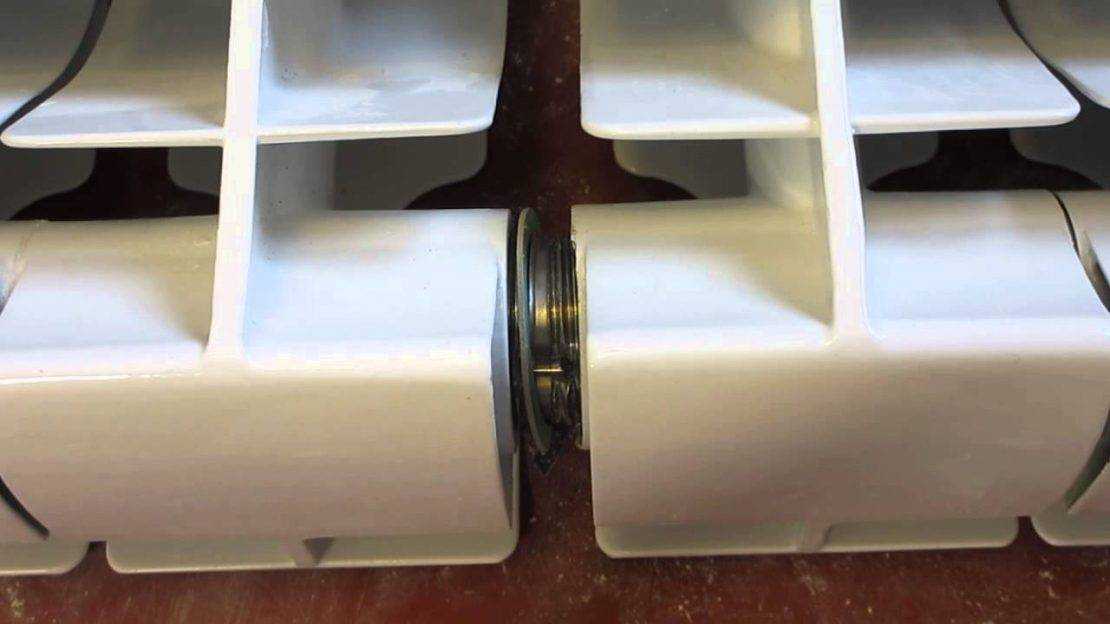

Для стыковки секций, необходимо соединительная гайка — ниппель

Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:

• Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
• Соответственно левая – в сторону уже присутствующих секций радиатора отопления.

Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)

При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу. Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно

Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи

Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.

Чтобы не допустить протекания, необходима межсекционная прокладка

Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.

Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.

Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

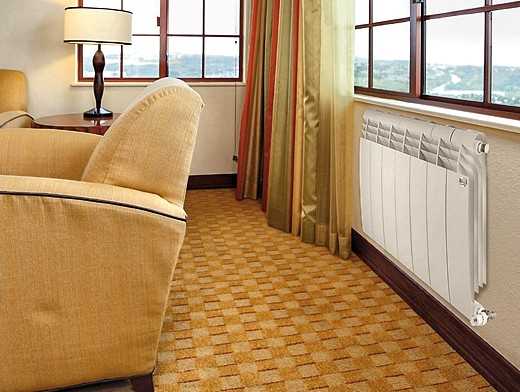

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

• Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
• Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
• Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
• Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
• Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
• Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

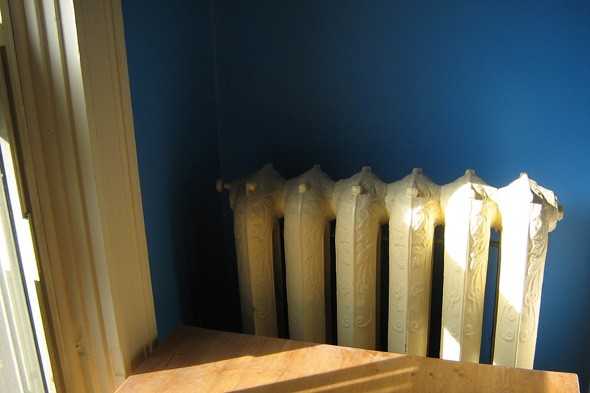

Знакомая многим чугунная батарея.

Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.

Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.

Наиболее эффективные радиаторы сделаны из меди.

С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.

Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.

Внутренняя поверхность каналов и коллектора выполнена из стали.

Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов

Преимущества и недостатки

Конвектор отлично вписывается в современный интерьер.

Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

По каким критериям выбирать радиаторы для квартиры?

Когда уже известны слабые стороны центрального отопления, можно представить себе, каким критериям должны отвечать хорошие батареи:

у радиаторов давление, заявленное производителем, должно быть больше давления в отопительной системе. В качестве примера приведем цифры. В пятиэтажках старой планировки данный показатель не больше 5-8 атмосфер. Современные многоэтажные здания отапливаются под давлением до 15 атмосфер;
отдельно выделим возможность противостоять гидроудару. Потому что, находясь в квартире, от перепадов давления сложно уберечься, лучше предупредить это заранее. Кстати, если вы часто слышите шум и гудение в батареях, лучше обратиться в коммунальную службу, так как это, возможно, пошаливает давление;
качество воды в старой системе плохое, поэтому батареи должны достойно выдержать ее химическую атаку, не деформируясь. Необходимо устанавливать радиаторы с особым покрытием изнутри или химически нейтральный материал для стенок

Толщина их должна быть такой, чтобы частицы песка и мелкие камни не протерли ее;
при выборе подходящих радиаторов для квартиры важно помнить об их главной функции – греть. Лучше выбирать радиаторы, имеющие большую отдачу тепла;
внешний вид радиаторов тоже играет роль

Вряд ли кому-то придутся по душе старые и страшные чугунные приборы непонятной формы, которые раньше стояли в каждом углу. Батареи должны гармонично смотреться в квартире;
срок эксплуатации. Тут комментировать нечего. Чем реже придется возиться с установкой этих больших и дорогих устройств, тем выгоднее хозяевам.

Рекомендуем: Как установить отопление на балконе от центрального отопления?

Наращивание

Добавление секций на радиатор осуществляется следующим образом:

1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.
6. Установить батарею на место и подключить коммуникационную систему труб

Если наращивалась не одна секция, следует проверить кронштейны крепления батареи на выносливость нового веса. Однако в не зависимости от проверки, рекомендуется для подстраховки дополнительно установить ещё один держатель к стене. Так уже точно вся конструкция неожиданно не обрушится.

Разборка радиатора

Сначала следует убедиться в отсутствии воды в системе. Лишь после этого снять с крепежных крюков батарею и уложить ее на ровном месте, чтобы снять глухую заглушку или футорку. Радиаторным ключом футорки выкручиваются, но не до конца, образуя зазор между секциями порядка нескольких миллиметров. Отпускать футорки на большее расстояние нежелательно, поскольку резьбу может заклинить.

Процесс разборки чугунного радиатора очень трудоемкий, нужно запастись терпением. Нередко футорки и секции «прикипают» настолько сильно, что не обойтись без паяльной лампы или автогена. Лишь после прогрева места соединения удается сорвать прикипевшую футорку и провернуть ее. Следует иметь в виду, что на секциях, заглушках и секциях направления резьбы разные.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор, очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%

Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
