Как повысить кпд газового котла

Теплопотери при удалении горючих газов

Наиболее существенные потери тепла происходят в результате эвакуации в дымоход горючих газов (q2). Эффективность котла во многом зависит от температуры горения топлива. Оптимальный температурный напор на холодном конце водонагревателя достигается при нагреве до 70-110 ℃.

Когда температура уходящих горючих газов падает на 12-15 ℃, КПД водогрейного котла возрастает на 1 %. Тем не менее, чтобы снизить температуру уходящих продуктов горения, необходимо увеличить размер прогреваемых поверхностей, а, значит, и всей конструкции в целом. Кроме того, при охлаждении угарных газов возрастает риск низкотемпературной коррозии.

Помимо прочего температура угарных газов зависит еще и от качества и типа топлива, а также нагрева поступающего в топку воздуха. Значения температур поступающего воздуха и выходящих продуктов горения зависят от видов топлива.

Для вычисления показателя теплопотерь с уходящими газами используют такую формулу:

Q2= (T1-T3) × (A2 ÷ (21-O2) + B), где

T1 – температура эвакуируемых горючих газов в точке за пароперегревателем;

T3 – температура поступающего в топку воздуха;

21 – концентрация кислорода в воздухе;

O2 – количество кислорода в уходящих продуктах горения в контрольной точке;

A2 и B – коэффициенты из специальной таблицы, которые зависят от типа топлива.

Корректируем расчеты – дополнительные моменты

На практике жилье со средними показателями встречается не так уж часто, поэтому при расчетах системы учитываются дополнительные параметры. Об одном определяющем факторе – климатической зоне, регионе, где будет использоваться котел, речь уже шла. Приведем значения коэффициента Wуд для всех местностей:

  • средняя полоса служит эталоном,  удельная мощность составляет 1–1,1;
  • Москва и Подмосковье – результат умножаем на 1,2–1,5;
  • для южных регионов – от 0,7 до 0,9;
  • для северных областей она поднимается до 1,5–2,0.

В каждой зоне наблюдаем определенный разброс значений. Поступаем просто – чем южнее местность в климатической зоне, тем ниже коэффициент; чем севернее, тем выше.

Приведем пример корректировки по регионам. Предположим, что дом, для которого рассчеты проводились раньше, расположен в Сибири с морозами до 35°. Берем Wуд равное 1,8. Тогда полученное число 12 умножаем на 1,8, получаем 21,6. Закругляем в сторону большего значения, выходит 22 киловатта. Разница с первоначальным результатом почти вдвое, а ведь учитывалась всего одна поправка. Так что корректировать расчеты необходимо.

Кроме климатических условий регионов, для точных расчетов учитываются и другие поправки: высота потолка и теплопотери здания. Среднестатистическое значение высоты потолков – 2,6 м. Если высота значительно отличается, высчитываем значение коэффициента – фактическую высоту делим на среднюю. Предположим, высота потолка в здании из ранее рассматриваемого примера 3,2 м. Считаем: 3,2/2,6=1,23, округляем, выходит 1,3. Выходит, для обогрева дома в Сибири площадью 120 м2 с потолками 3,2 м требуется котел 22 кВт×1,3=28,6, т.е. 29 киловатт.

Также очень важно для правильных расчетов принимать во внимание теплопотери здания. Тепло теряется в любом доме, независимо от его конструкции и вида топлива. Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше

Неутепленный пол заберет 15%, а крыша – все 25%. Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность. Он имеет такие показатели:

Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше. Неутепленный пол заберет 15%, а крыша – все 25%. Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность. Он имеет такие показатели:

  • для кирпичного, деревянного или дома из пеноблоков, которому более 15 лет, с хорошим утеплением, К=1;
  • для других домов с неутепленными стенами К=1,5;
  • если у дома, кроме неутепленных стен, не утеплена крыша К=1,8;
  • для современного утепленного дома К=0,6.

Вернемся к нашему примеру для расчетов – дому в Сибири, для которого по нашим расчетам понадобится нагревательное устройство мощностью 29 киловатт. Предположим, что это современный дом с утеплением, тогда К= 0,6. Подсчитываем: 29×0,6=17,4. Добавляем 15–20%, чтобы иметь запас на случай экстремальных морозов.

Итак, мы рассчитали требуемую мощность теплогенератора, используя следующий алгоритм:

  1. Узнаем общую площадь отапливаемого помещения и делим на 10. Число удельной мощности при этом игнорируется, нам нужны средние исходные данные.
  2. Учитываем климатическую зону, где находится дом. Ранее полученный результат умножаем на коэффициентый показатель региона.
  3. Если высота потолка отличается от 2,6 м, учитываем и это. Узнаем коэффициентное число, поделив фактическую высоту на стандартную. Мощность котла, полученную с учетом климатической зоны, умножаем на это число.
  4. Делаем поправку на теплопотери. Предыдущий результат умножаем на коэффициентный показатель теплопотерь.

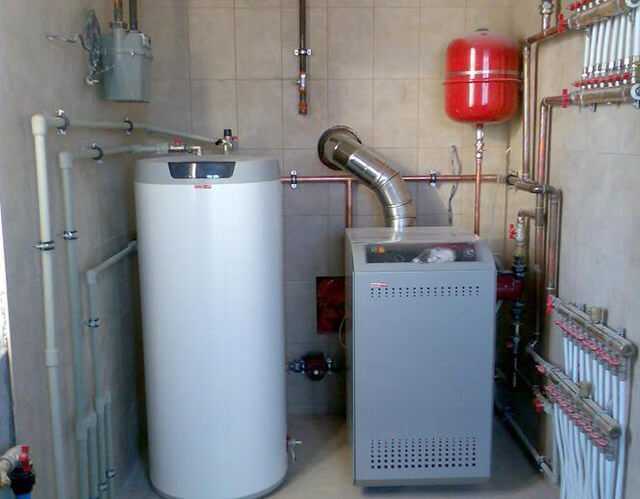

Размещение котлов для отопления в доме

Выше речь шла исключительно о котлах, которые используются исключительно для отопления. Если прибор используется для нагрева воды, рассчетную мощность следует увеличить на 25%

Обращаем внимание, что резерв для подогрева рассчитывается после коррекции с учетом климатических условий. Полученный после всех расчетов результат довольно точный, его можно использовать для выбора любого котла: газового, на жидком топливе, твердотопливного, электрического

Как производить расчет мощности различных типов котлов

То, насколько эффективная отопительная система, будет в первую очередь зависеть от того, какого она типа. И, конечно же, на нее будет влиять правильность произведенных расчетов касаемо необходимой мощности отопительного котла. Если же такие расчеты покажут необъективные данные, то в скором будущем вас будут ждать неизбежные проблемы.

Если теплоотдача прибора будет меньше необходимого минимума, то в зимнее время в доме будет холодно. Если же его производительность будет излишней, то это не приведет ни к чему, кроме как к излишним затратам энергии, а следовательно, и ваших денег.

Дабы избежать подобных неприятностей, вам потребуются только знания касаемо того, как рассчитывается мощность котла. Также учтите тот факт, что существуют различные типы отопления, в зависимости от используемого топлива. Вот они:

  1. На твердом топливе.
  2. Электрические.
  3. На жидком топливе.
  4. Газовые.

При выборе той или иной системы люди зачастую основываются на особенностях конкретного региона, а также на стоимости оборудования.

Котлы на твердом топливе

Дабы рассчитать мощность котла на твердом топливе, вы должны учесть особенности, которые характерны для данного типа оборудования.

  1. Относительно низкая популярность.
  2. Потребность в дополнительном пространстве для того, чтобы хранить топливо.
  3. Доступность.
  4. Процедура эксплуатации проходит весьма экономично.
  5. Такие котлы могут функционировать автономно, по крайней мере, большая часть современных приборов предусматривает это.

Помимо этого, еще одним фактором, который нужно учесть, делая расчет мощности котла отопления, является то, что температура получается циклично. Иными словами, в помещении, отапливаемом такой системой, температура в течение дня может колебаться с зазором в 5 градусов.

Важно! Именно по этой причине твердотопливные котлы едва ли можно назвать наилучшими, а если есть возможность, то от их покупки лучше вообще отказаться. Но если такой возможности нет, у вас есть два способа того, как частично оградить себя от таких проблем

  1. Использовать теплоаккумуляторы, объем которых может достигать 10 метров кубических. Они подсоединяются к системе отопления и существенно сокращают теплопотери, что позитивно сказывается на затратах на отопление.
  2. Соорудить термобаллон, необходимый для контроля подачи воздуха. Благодаря ему время горения увеличивается, а количество топок, следовательно, снижается.

Благодаря всему этому необходимая вам производительность котла снижается. Также все это следует учесть при расчетах.

Электрические котлы

Все котлы, работающие на электрической энергии, отличаются следующими особенностями.

  1. Они компактны.
  2. Топливо для них – электричество – стоит дорого.
  3. Управлять ими крайне просто.
  4. При перебоях в сети возможны проблемы с их функционированием.
  5. Они экологически безопасны.

Собственно, это все, что вам нужно помнить при вычислении необходимой мощности для котла, работающего на электроэнергии.

Котлы на жидком топливе

А теперь поговорим о жидкотопливных котлах. В целом, они характеризуются следующими особенностями.

  1. Такие котлы не являются экологически безопасными.
  2. Для них используется весьма дорогостоящий тип топлива.
  3. Эксплуатация таких котлов отличается простотой и удобством.
  4. Еще одна особенность – повышенная пожаробезопасность.
  5. При их установке вы должны позаботиться о еще одном помещении, в котором в будущем будет храниться топливо.

На этом особенности жидкотопливных котлов закончились.

Газовые котлы

Последний тип котлов, о которых мы поговорим сегодня – это газовые приборы. Они в большинстве своем – наиболее оптимальный вариант при установке системы обогрева. Расчет мощности котлов отопления данного типа невозможно сделать, не учтя следующие его особенности.

  1. Эксплуатация таких котлов отличается простотой и удобством.
  2. Они экономичны.
  3. Они не требуют дополнительного места для того, чтобы хранить топливо.
  4. Стоимость самого топлива для них (газа) относительно невысокая.
  5. Наконец, их эксплуатация отличается повышенной безопасностью.

Все, с котлами мы более-менее разобрались, теперь порассуждаем о том, как вычислить мощность для радиаторов в отопительной системе.

Банальный вопрос – для чего знать необходимую мощность котла

Несмотря на то что вопрос действительно кажется риторическим, все же видится необходимость дать парочку пояснений. Дело в том, что некоторые хозяева домов или квартир все же умудряются допускать ошибки, впадая в ту или иную крайность. То есть приобретая оборудование или заведомо недостаточной тепловой производительности, в надежде сэкономить, или сильно завышенной, чтобы, по их мнению, гарантировано, с большим запасом обеспечить себя теплом в любой ситуации.

И то, и другое – совершенно неправильно, и негативно сказывается как на обеспечении комфортных условий проживания, так и на долговечности самого оборудования.

Ну, с недостаточностью теплотворной способности все более-менее ясно. При наступлении зимних холодов котел станет работать на полную свою мощность, и не факт, что при этом в помещениях будет комфортный микроклимат. Значит, придется «нагонять тепло» с помощью электрический обогревательных приборов, что повлечет лишние немалые расходы. А сам котел, функционирующий на пределе своих возможностей, вряд ли протянет долго. В любом случае уже через год-другой владельцы жилья однозначно осознают необходимость замены агрегата на более мощный. Так или иначе, цена ошибки получается весьма впечатляющей.

Какой бы котел отопления ни выбирался, его тепловая мощность должна отвечать определенной «гармонии» — полностью перекрывать потребности дома или квартиры с тепловой энергии и иметь разумный эксплуатационный запас

Ну а почему бы не приобрести котел с большим запасом, чем же это может помешать? Да, безусловно, качественный обогрев помещений будет обеспечен. Но теперь перечислим «минусы» такого подхода:

— Во-первых, котел большей мощности сам по себе может стоить значительно дороже, и назвать такую покупку рациональной – сложно.

— Во-вторых, с возрастанием мощности практически всегда увеличиваются габариты и масса агрегата

Это ненужные сложности при установке, «украденное» пространство, что бывает особо важно, если котел планируется разместить, например, на кухне или в другом помещении жилой зоны дома

— В-третьих, можно столкнуться с неэкономичностью работы системы отопления – часть затраченных энергоресурсов будет расходоваться, по сути, впустую.

— В-четвертых, избыточная мощность – это регулярные длительные отключения котла, которые, кроме того, сопровождаются остыванием дымохода и, соответственно, обильным образованием конденсата.

— В-пятых, если мощное оборудование никогда не нагружается должным образом, на пользу ему это не идет. Подобное утверждение может показаться парадоксальным, но так оно и есть – износ становится выше, длительность безаварийной эксплуатации существенно снижается.

Цены на популярные отопительные котлы

Набор инструментов и приспособлений

Главная трудность – это в домашних условиях придать толстому листу из жаростойкой стали цилиндрическую форму. На заводах эту операцию выполняют с помощью механических вальцов. Ручной станок – трубогиб или ручные вальцы при желании можно отыскать в специализированных мастерских, что неизбежно повлечет некоторые затраты. Остальную работу по сборке можно вполне успешно выполнить дома. Для этого потребуется:

  • сварочный аппарат;
  • угловая машина для зачистки и резки металла (болгарка);
  • рулетка, линейка, штангенциркуль, угольник;
  • молоток и зубило;
  • электрическая дрель;
  • клещи, желательно с длинными рукоятками;
  • прочий мелкий слесарный инструмент, который есть в каждом частном хозяйстве.

Как повысить КПД (эффективность) твердотопливного котла

Твердотопливные котлы (далее ТТН) обладают достаточным процентом КПД по сравнению с другими отопительными агрегатами (газовыми котлами, к примеру), чтобы быть конкурентоспособными и лидировать на рынке. Последние модели ТТН оснащаются новейшими системами автоматики для оптимизации работы.

Котлы на твердом топливе работают по принципу печного отопления: тепло передается теплоносителю (воде) посредством генерации энергии в процессе горения угля, дров, пеллет в топке. Коэффициент полезного действия или КПД у каждого котла свой и зависит от множества условий: выбора топлива, правил эксплуатации, качества монтажа и т.д. Рассмотрим подробнее, что же такое КПД отопительных приборов, и как увеличить этот коэффициент для твердотопливных котлов.

Что такое КПД – коэффициент полезного действия

Для правильного подбора мощности котла относительно квадратуры помещения, которое следует отапливать, рекомендуем обращать внимание на эффективность агрегата, его КПД, особенно, если речь идет о твердотопливных котельных. Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение. После вычисления простой формулы получаем процент эффективности

После вычисления простой формулы получаем процент эффективности

Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение. После вычисления простой формулы получаем процент эффективности.

q1 + q2 + q3 + q4 + q5 = 100%

Расшифровываем:

q1 – показатель тепла, которое было передано теплоносителю – воде.

q2 – физический недожег – теплопотери с отходящими газами.

q3 – химический недожиг – теплопотери при неполном сгорании топлива.

q4 – теплопотери при рассеивании тепла.

Процент КПД увеличивается при условии оптимизированной работы котла.

Ключевым моментом, который влияет на показатель эффективности – насколько качественно произведен монтаж твердотопливного котла. Кроме этого, учитывается выбор топлива (уголь, дрова, пеллеты), наличие вентиляции, условия эксплуатации.

Разберем на примере.

Если в паспорте приобретенного котла указан КПД 90%, следует учесть, что это показатель, которого можно добиться, если агрегат будет работать в номинальном режиме, будет сжигаться топливо высокого качества и низкой степенью зольности. При других факторах во время эксплуатации КПД твердотопливного котла может снижаться до 60% или 70%.

Как же приблизиться к идеалу и максимально выжимать тепло при эксплуатации ТТН?

Как повысить КПД твердотопливного котла

Рассмотрим некоторые рекомендации, ка сделать так, чтобы твердотопливный котел работал на максимум, работал экономично, расходуя минимум дров, угля или пеллет.

  1. Загружайте только просушенное топливо в ТТН. Если жечь влажные дрова или уголь, часть энергии потратиться на то, чтобы их просушить.
  2. Не используйте топливо с большим количеством мусора, примесей, пыли, потому что эти включения быстро засорят как теплообменные каналы котла, так и колосники и дымоход.
  3. Твердотопливные котлы требуют обязательной периодической чистки дымохода и внутренних поверхностей котла, потому что любой ТТН засоряется несравненно больше, чем другой газовый котел.
  4. Обеспечьте правильную тягу в канале дымохода: она должна быть не очень сильной, но и не слишком слабой. Если исключить момент правильного проектирования дымохода, то для этого на дымоходе либо на ТТН есть дроссельный клапан, которым регулируется тяга воздуха в дымоходе – его следует установить на правильное значение. Для того, чтобы загружать твердотопливный котел один-два раза в сутки и обеспечить эффективную работу отопления в целом обязательно следует проектировать буферную емкость (аккумулятор тепла).
  5. Приобретайте твердотопливный котел только с дутьевым вентилятором, который сможет точно отрегулировать процесс горения в котле и контролировать температуру дымовых газов.

Подберем оборудование, спроектируем и смонтируем твердотопливную котельную под ваши помещения, чтобы максимально экономить тепло и средства. Чтобы проконсультироваться по поводу установки твердотопливного котла и стоимости монтажа отопления, звоните по тел. (067) 939-29-29 или (044) 221-93-35 или Закажите консультацию! Мы на связи всегда!

Выбираем котел для автономного теплоснабжения

Классификация отопительных котлов

Приступая к комплектации автономного теплоснабжения – особое внимание нужно уделить котлу. Этот прибор является ключевым в организации всей системы. Так как подобрать газовый котел отопления без базовых знаний его свойств невозможно – нужно хотя бы поверхностно изучить его характеристики

Так как подобрать газовый котел отопления без базовых знаний его свойств невозможно – нужно хотя бы поверхностно изучить его характеристики.

Они отражают не только его функциональные, но и эксплуатационные качества. Помимо этого каждый тип котла имеет свои требования к установке и дальнейшей технологии профилактики поломок.

Тип используемого топлива в котле отопления

Конструкция электрического котла отопления

Одним из определяющих параметров является вид энергоносителя. Проще всего подобрать электрокотел для отопления дома – для этого нужно лишь правильно подключить прибор и сделать его корректную обвязку.

В настоящее время есть 4 основных типа энергоносителя, которые влияют на правильный подбор котла для отопления дома:

  • Газ. Наиболее распространенный, так как отличается доступной стоимостью и большим количеством тепловой энергии при сгорании. В отопительных системах можно применять магистральный или сжиженный (баллонный) газ. Однако перед подбором газового котла отопления нужно определиться с компанией по его установке. Делать это самостоятельно без разрешительной документации запрещено;
  • Твердое и жидкое топливо – дрова, уголь, дизель. Правильно выбирать котел для отопления дома подобного типа можно лишь при наличии дешевых энергоносителей. Также выбор происходит вынуждено если отсутствует газовая магистраль;
  • Электроэнергия. Это одни из самых оптимальных видов энергии для организации теплоснабжения небольшого дома или квартиры. Для подбора электрического котла отопления важна его нормальная мощность. Общедомовая сеть должна быть рассчитана на столь высокие нагрузки.

До недавнего времени было сложно подобрать эффективный электрокотел для отопления. Это было связано с относительно низким показателем КПД. Однако появление новых элементов нагрева (ТЭНов) воды и использование принципиально других способов повышения температуры теплоносителя с помощью электроэнергии вновь сделали котлы подобного типа востребованными.

Эксплуатационные особенности котла отопления

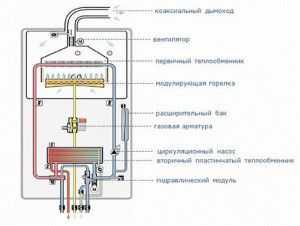

Конструкция газового двухконтурного котла

К определяющим характеристикам отопительного котла относят его номинальную мощность. Она определяет максимальную степень нагрева воды в трубах и как следствие – соблюдение теплового режима работы всего теплоснабжения. Это параметр рассчитывается еще до выбора электрического отопительного котла или его твердотопливного (газового) аналога.

Современные модели котлов предназначены не только для работы отопления, но и горячего водоснабжения. Для этого в их конструкции предусмотрен вторичный контур теплообмена, в котором происходит нагрев воды, используемой потом в бытовых целях.

Кроме этого при выборе электрического отопительного котла необходимо обращать внимание на следующие моменты:

  • Комплектация. В состав некоторых моделей может входить циркуляционный насос, расширительный бак и группа безопасности;
  • Система регулировки работы. Для твердотопливных котлов она самая простая – уменьшение или увеличение интенсивности сгорания топлива происходит за счет ограничения притока свежего воздуха. В электрических или газовых моделях эту функцию выполняют электронные устройства;
  • Способ монтажа – настенный или напольный. Первый вариант приемлем, если делается выбор электрокотла для установки на кухне. Он займет немного места и гармонично впишется в общий интерьер комнаты.

То лишь общие рекомендации для выбора отопительного котла. Тонкости и нюансы его требуемых технических (эксплуатационных) характеристик зависят от расчетных параметров системы теплоснабжения.

Расчет КПД котла

Коэффициент полезного действия котла рассчитаем по обратному балансу, для чего воспользуемся формулой:

где – сумма потерь тепла, %.

Сумма потерь тепла – это потери тепла с уходящими газами , из-за химического и механического недожогов топлива, потери через стены котла и со шлаком . Так как мы сжигаем газ, то потерь со шлаком и из-за механического недожога не будет (=0). Потери тепла из-за химического недожога , т.к. в топке происходит полное сгорание топлива (СО =0).

Потери тепла с уходящими газами рассчитаем по формуле:

где – потеря тепла с уходящими газами, кДж/м 3 ;

– располагаемое тепло, кДж/м 3 ;

– энтальпия уходящих газов, Дж/ м 3 ;

– коэффициент избытка воздуха в уходящих газах;

– потеря тепла из-за химического и механического недожога, %;

– энтальпия теоретически необходимого количества холодного воздуха, Дж/ м 3 :

где – расход теоретически необходимого количества холодного воздуха, м 3 / м 3 ;

– произведение теплоемкости на температуру газа (табличная величина) кДж/м 3 .

Энтальпии холодного воздуха и продуктов сгорания зависят от их объемов. Рассчитаем их.

Расчет количества расходуемого при сжигании воздуха выполняется по данным элементарного анализа реакций горения углеводородов на основании стехиометрических соотношений общих химических уравнений.

Расчет горения 100 моль (100 м 3 при н.у.) газа приведен в таблице 5.2.

газовый сеть отопление здание

Таблица 5.2 – Расчет количества кислорода для горения

% по объему углеводорода

Количество кислорода для горения, моль

Общее количество кислорода

Учитывая, что кислород в воздухе составляет 21 %, то количество воздуха для горения данного топлива составит:

А расход воздуха будет равен:

Воздух на сгорание подается с температурой 10°С и для этой температуры . Тогда энтальпия холодного воздуха для сжигания топлива:

Энтальпия уходящих газов также рассчитывается по составу топлива:

где – объем сухих трехатомных газов, нм 3 /нм 3 ;

– объем водяных паров газа, нм 3 /нм 3 ;

– объем двухатомных газов, нм 3 /нм 3 ;

СО, СО2,, СnНm – составляющие горючего газа в % по объему;

– влажность газа, г/нм 3 ;

– коэффициент избытка воздуха;

– влагосодержание воздуха, г/нм 3 .

Пусть для сжигания газа используется воздух с параметрами t=15 0 C, = 50%, dВ= =6,4г/нм 3 . Содержание влаги в природном газе по заданию dГ =0,005г/нм 3 . Тогда имеем следующие объемы продуктов сгорания:

Примем, что температура газов на выходе из топки составит 150°С. Энтальпии газов с такой температурой будут следующими:

Примем, что коэффициент избытка воздуха на выходе из котла составит .Для сжигания газообразного топлива располагаемое тепло . Соответственно, потери тепла с уходящими газами будут равны:

Потери из-за наружного охлаждения стен:

где 4,19400 и 4,1930000 – теплопотери с 1 м 3 поверхности обмуровки и теплопроводами соответственно, кДж/ч;

– расход газа в котле, м 3 /ч;

Ф – поверхность охлаждения по общему габариту котла, м 2 .

где – длина, ширина, высота котла, м.

Таким образом, коэффициент полезного действия котла составит:

Для определения расхода газа котла воспользуемся методом прямого баланса:

где – расход воды, м 3 /ч;

– температуры горячей и питательной воды, ;

с – удельная теплоёмкость воды, кДж/(м 3 К).

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната — 8.0-9.0 л/мин;
  • душевая установка — 9 л/мин;
  • унитаз — 4.0 л/мин;
  • смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо — 24кВт, 14 мин;
  • 120 л, Мо — 24кВт,17 мин;
  • 200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
