Как выбрать радиатор при панорамном остеклении

Нормативные требования

Высота подоконника

Во всех без исключения домах советской постройки стандартное расстояние от пола до окна составляло 70 — 85 сантиметров.

Как легко заметить, оконные проемы начинаются не от пола.

Почему? Да просто потому, что на подоконную тумбу монтировались радиаторы отопления, создающие тепловую завесу перед оконным проемом.

Функция радиатора — создать тепловую завесу перед окном.

Зачем окнам нужна тепловая завеса? Она решает как минимум две проблемы:

Исключает появление холодных сквозняков. Воздух с улицы, проникающий внутрь через зазоры оконных рам, смешивается с восходящим потоком воздуха от горячей батареи;

Окно без тепловой завесы станет источником холода зимой.

Прогревает стекла, исключая образование на них конденсата и изморози.

Созданная радиатором тепловая завеса прогревает стекла.

ГОСТ на высоту окна от пола отсутствовал в СССР, нет его и сейчас. Однако косвенное упоминание этого параметра можно найти в СНиП 3.01.01-87, в котором излагаются требования к несущим и ограждающим конструкциям.

Какой же должна быть высота окна от пола по СНиП? Документ дает следующие рекомендации:

  1. Радиатор отопления должны отделять от пола как минимум 10 сантиметров. Зазор необходим для того, чтобы близость пола не ограничивала конвекцию воздуха;
  2. Зазор между батареей и подоконником должен быть равен как минимум 6 — 8 сантиметрам. Цель создания зазора та же — не препятствовать конвекции.

Расстояния от радиатора до подоконника и пола.

К этим значениям следует добавить высоту самого отопительного прибора.

Размеры радиатора МС-140.

Сложив размер зазоров и высоту батареи, мы получим 76,8 см. Именно таким будет минимально допустимое расстояние от окна до пола.

Типичная высота оконного проема над полом.

Площадь окон

На какой высоте устанавливают окна от пола строители — мы выяснили. Теперь нам предстоит узнать, существуют ли какие-то нормативные ограничения их максимальной площади.

Чрезмерно большая площадь окна может создать владельцу проблемы.

Ответ найдется в СНиП 2.08.01-89, регламентирующий строительство жилых зданий. Согласно этому документу, соотношение окна к площади пола помещения должно лежать в диапазоне 1:5,5 — 1:8.

Отношение площади окон к площади пола для помещений разного назначения.

Итак, вы решили пойти против правил. Вас не интересует, на какой высоте от пола располагаются окна в многоквартирных домах типовых проектов и какую площадь они имеют: ваши окна должны быть панорамными, высотой от пола до потолка.

Одобряю. Три года назад я рассуждал так же. И сейчас, по прошествии этого времени, я могу привести ряд веских аргументов в пользу французских окон.

Довод первый: обзор

Если ваши окна выходят не на помойку или глухую стену соседского дома — почему бы не насладится красивым пейзажем? Для меня этот аргумент был основным. Дом расположен так, что фронтоны мансарды смотрят на живописные горы и гавань, и закрывать их глухими стенами не хотелось вовсе.

Красивый пейзаж — основной аргумент в пользу большой площади окон.

Довод второй: освещенность

Как известно, естественное освещение оптимально для глаз. Наше зрение формировалось при вполне конкретном спектре света — солнечном, и отклонения от этого спектрального состава глаза переносят весьма… скажем так — неодобрительно.

Эволюция приспособила наши глаза к вполне конкретному спектру освещения.

Понятно, что большая площадь окон обеспечит яркое естественное освещение комнаты круглый год

Это особенно важно для детей, которые учатся по бумажным учебникам и много пишут в ходе выполнения домашних заданий

Чем больше окна, тем лучше освещено помещение.

Довод третий: восприятие пространства

Квартира с окнами в пол кажется гораздо просторнее, чем та же квартира с оконными проемами стандартного размера. Причина — в том, что часть видимой границы пространства отсутствует. Да, на реальную полезную площадь окна повлиять не могут, но зрительное восприятие помещения изменится радикально.

Комната с французскими окнами выглядит больше реального размера.

Использования низких отопительных радиаторов для панорамных окон

Для эффективного отопления помещений с панорамным остеклением или достаточно широкими «французскими» окнами потребуется принятие нестандартного решения. Один из возможных вариантов – установить низкие батареи, которые гарантируют качественный прогрев квартиры, а также препятствуют распространению холода и обледенению стекол. Такой подход к решению проблемы является единственно верным за исключением случаев, когда используются тепловые завесы. В выборе нужного типа радиаторов для панорамных окон поможет знакомство с особенностями конструкции этих устройств, а также с их достоинствами и недостатками.

Виды встраиваемых в пол батарей

В конструкцию электрического или водяного радиатора может быть включен вентилятор. В этом случае теплоотдача от обогревательного прибора значительно повышается. Для работы вентилятора прибор необходимо подключить к источнику электроэнергии. Для понижения шума используются виброзащитные опоры. Подобные модели радиаторов быстрее справляются с обогревом всего пространства комнаты и предотвращают образование конденсата на окнах.

Для увеличения мощности ставят тангенциальные вентиляторы

Если требуется установка встраиваемых радиаторов в помещение нестандартной геометрии, то можно сделать их на заказ. Такие приборы могут, например, иметь кривизну заданного радиуса. Для облегчения уборки внутри батарей они могут быть оснащены нагревателями, которые можно поворачивать или вовсе вынимать.

Дизайнерский радиатор

Для помещений с повышенной влажностью изготавливаются особые модели встраиваемых радиаторов. Их детали выполняются из нержавеющих материалов, а электрооборудование имеет повышенную степень защиты. Конденсат выводится через сток для дренажа.

Электронные регуляторы в ряде моделей встраиваемых батарей служат для управления температурным режимом. Для удобства в комплекте может идти пульт дистанционного управления. Климатом в помещении с помощью таких приборов можно управлять программно, задавая режим на несколько дней вперед.

Внутрипольный конвектор в тренажерном зале

Альтернатива напольным отопительным радиаторам

Что касается декоративных напольных радиаторов, то их покупают в основном не только для отопления, но и для подчеркивания интерьера помещения. Рассматривать варианты проектирования теплоснабжения лучше на примере.
Если нужно создать тепловую завесу длинной витрины в торговом зале, а пространство рядом с ней будет использоваться для ведения торговли, то вариантов обустройство системы обогрева остается два (учитывая только водяное отопление):

  1. Внутрипольные конвекторы полностью находятся в толще пола, а на поверхности остается лишь решетка, через которую в них поступает холодный воздух, а наружу выходит теплый. В данном случае монтаж будет сложным, а подводка окажется скрытой, что нежелательно.
  2. Использование фанкойлов (водно-воздушного отопления). Теплообменники со стальным или медным оребрением продуваются вентиляторами, направляющими потоки нагретого воздуха в любую часть помещения. Таким образом, вся площадь прогревается равномерно. Данная отопительная система позволяет освободить пол от любых коммуникаций – они будут находиться вверху, не занимая полезное пространство. При необходимости фанкойлы можно скрыть за подвесной потолочной конструкцией.

Плинтусные конвекторы

Равномерного обогрева ванной можно добиться путем встраивания плинтусных радиаторов

В ванной комнате не всегда имеется возможность встроить батареи, поэтому можно остановиться на теплых плинтусах. Изделия отличаются:

  • высотой от 20 до 25 см и глубиной 10 см;
  • экономичностью – топливные затраты сокращаются на 50 %;
  • тепловой мощностью от 50 до 150 кВт;
  • пределом рабочего давления до 16 атм.;
  • разогревом воды до 130 градусов;
  • защитой от перегревания благодаря терморегулятору;
  • удобством монтажа;
  • равномерностью распределения тепловых потоков.

Отопление в плинтусах

Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.

Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).

Отопление в плинтусах имеет преимущества:

  1. Большие возможности для воплощения дизайнерских решений в интерьере.
  2. Равномерное распределение теплых потоков вдоль стен.

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

Стальные панельные батареи

Состоят данные отопительные приборы из двух ребристых пластин, изготовляемых литьем. У них внутри находится герметичный контур, который заполнен теплоносителем, обеспечивающим обогрев помещений.

Благодаря ребристой форме стальная батарея имеет эффективную теплоотдачу. По теплопроводности сталь аналогична чугуну. Но у стальных агрегатов стенки гораздо тоньше, чем у чугунных изделий и поэтому они нагреваются намного быстрее. Чтобы прогреть выстывшую жилплощадь, потребуется в 2 раза меньше времени. Столь высокая производительность обеспечивается путем конвекции.

Рассчитаны приборы на рабочее давление, равное 10 – 11 атмосферам, что соответствует техническим характеристикам центральной системы теплоснабжения. Некоторые модели современных радиаторов отопления для квартиры из стали оснащены вентиляционными (конвекционными) отверстиями, которые создают тепловую завесу для холодного воздуха, идущего от окна или двери.

После завершения сборки всю конструкцию покрывают особой краской, защищающей от механических и разных химических повреждений. Если имеются сомнения в том, какую выбрать батарею в квартиру из предлагаемого ассортимента, нужно внимательно проверить равномерность нанесения красящего состава – именно это обстоятельство часто влияет на длительность эксплуатации отопительного оборудования.

Дело в том, что плохо покрытые защитой участки могут быть причиной появления коррозии. Панельные радиаторы из стали стандартных моделей рассчитаны на нагрев рабочей среды до 85-90 градусов, но иногда они способны выдержать температуру до 100-110 градусов. К качеству воды, циркулирующей в таких приборах, предъявляют минимальные требования с допустимым порогом pH 3-9,5 единиц.

Определяясь с решением, какие радиаторы лучше установить в квартире, нужно помнить, что специалисты не советуют надолго оставлять стальные изделия без теплоносителя. Причина в том, что при контакте с воздухом этот металл подвергается коррозийным процессам.

У стальных радиаторов имеется система классификации, которая основана на количестве панелей и конвекторов. Например, 10 тип соответствует одной панели. Он считается наиболее простым и бюджетным вариантом, но отсутствие конвекционного теплообменника понижает теплоотдачу. В свою очередь 21 тип состоит из 2 панелей и 1 конвектора между ними.

Стальные агрегаты также отличаются размерами. Их длина составляет от 400 до 3000 миллиметров, а высота от 200 до 900 миллиметров. Многообразие параметров позволяет выбрать лучшие отопительные батареи для квартиры с разными по площади помещениями.

К плюсам панельных агрегатов из стали относятся:

  • небольшая толщина и вес;
  • высокий коэффициент теплоотдачи;
  • простота монтажа;
  • быстрый прогрев помещений;
  • доступная стоимость;
  • минимальные требования к качеству воды;
  • возможность выбрать модель с определенным количеством конвекторов.

Что касается недостатков стальных батарей, то они проявляются в квартирах, обустроенных автономным отоплением. Дело в том, что габариты конструкций не могут вместить достаточный объем воды, а поэтому котел для поддержания требуемого температурного режима вынужден будет часто включаться.

Это в свою очередь приведет к увеличению расхода электроэнергии. Если квартира подсоединена к центральной системе теплоснабжения, данная особенность не имеет значения.

До того, как выбрать стальной радиатор, необходимо ознакомиться с качеством теплоносителя. Когда центральная система теплоснабжения не отличается чистотой воды, агрегат долго не прослужит, поскольку его внутренняя поверхность обычно не имеет защитного покрытия.

У стальной панельной конструкции тонкие стенки плохо переносят гидроудары, о наличии которых свидетельствует присутствие в системе посторонних звуков в виде щелчков, журчания, треска.

Плюсы и минусы

Преимущества французских окон следующие:

  • высокий уровень освещённости в помещении, что весьма полезно для здоровья;
  • превосходный вид из окна вне зависимости от картинки за стеклом – движение города или природа;
  • увеличение площади за счёт присоединения лоджии или балкона;
  • возможность создать зимний сад на дополнительной хорошо освещённой площади.

Возможно, Вам пригодится статья о плюсах и минусах панорамных окон.

О витражных окнах Вы можете узнать здесь.

А эта статья расскажет о французских окнах.

Недостатки панорамных окон:

  1. Увеличенные потери тепла. Наибольшая потеря тепла происходит от остеклённой поверхности окна, площадь которой значительно вырастает. При этом площадь стены, а она является основным защитником от холода – уменьшается.
  2. Высокая стоимость.
  3. Понижение уровня безопасности при наличии в доме детей. Необходимо установить защитное ограждение по всей длине окна.
  4. Увеличение расходов на мойку окон во всех случаях, кроме первого этажа.
  5. Повышение возможности проникновения в квартиру воров, во избежание чего необходимо установить сигнализацию.

Тем, кто решительно выбирает увеличение количества света в помещении, остаётся разобраться в вопросе утепления панорамных окон.

Установка батареи в систему

Выбирая тот или иной вид низкого радиатора, необходимо определиться с его параметрами, исходя из размеров окна и требуемой теплоотдачи. Длина теплообменника должна быть равна ширине проема или превышать ее на 200-300 мм.

Имея навык владения необходимым инструментом, не сложно подключить радиатор к системе своими руками.

Предлагаемая инструкция поможет в этом:

  • определите вид системы – одно- или двухтрубная;
  • определите наиболее оптимальную схему подключения – диагональная, односторонняя или нижняя;

Малозаметный элемент интерьера

  • далее на подающий и отводящий патрубки устанавливаем краны, позволяющие при аварийной ситуации перекрыть подачу теплоносителя;
  • в оставшиеся отверстия ввинчиваем кран Маевского (сверху) и заглушку (снизу).
  • предварительную сборку можно осуществить насухо, окончательное соединение выполняется с использованием льняной подмотки и сантехнической пасты;
  • присоединять батареи из различных металлов можно к системам отопления, изготовленным из металлических, металлопластиковых и полипропиленовых труб.

Монтаж в картинках

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

  • конвекция воздуха;
  • тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

  • конвекция воздуха;
  • тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Отопление в плинтусах

Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.

Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).

Отопление в плинтусах имеет преимущества:

  1. Большие возможности для воплощения дизайнерских решений в интерьере.
  2. Равномерное распределение теплых потоков вдоль стен.

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

Достоинства и недостатки

Заявленные преимущества низких радиаторов в горизонтальном исполнении определяются уже рассмотренными особенностями их применения. Они проявляются в следующем:

  • маленькие размеры, сравнимые с габаритами их плинтусных аналогов;
  • высокая теплоотдача, являющаяся отличительной характеристикой большинства моделей радиаторов напольного типа, за исключением чугунных образцов;
  • привлекательный внешний вид, не портящий интерьеров современных помещений;
  • широкий выбор цветовых исполнений, начиная с традиционного белого цвета и заканчивая большой палитрой различных оттенков.

Помимо градаций белого цвета в отдельных дизайнерских решениях применяется прием стилизации под дерево или камень.

К плюсам нагревателей относят простоту монтажа, связанную со способом размещения в подоконном пространстве. Обычно они устанавливаются на ножках, уже имеющихся на корпусе изделия, после чего пользователю останется только подсоединить патрубки к нижней подводке. Отдельные образцы фиксируются непосредственно на поверхности пола или же страиваются прямо в него. С их помощью удается обогревать значительные по площади помещения, а также размещать близко к стенам, не загромождая жилого пространства.

К числу недостатков отопительных батарей этого класса относят:

  • ограниченность способов прокладки труб – необходимость встраивания в стену или в пол;
  • возможность использования только одного способа обогрева – конвекцией;
  • сложность подбора и приобретения модели, подходящей для конкретных условий эксплуатации.

https://youtube.com/watch?v=PbXkRkZAax0

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

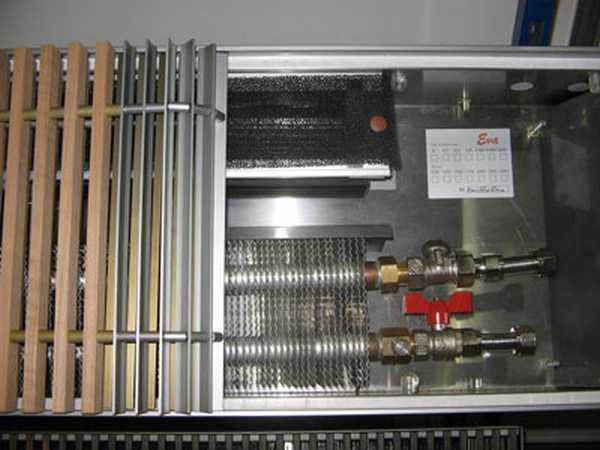

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

  • Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
  • Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
  • В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

  • Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
  • Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

  • Не всегда возможна установка конвекторов по техническим причинам
  • Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
  • Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

  • Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
  • Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

  • Радиаторы частично закрывают панорамное окно
  • Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

  • В большинстве случаев это самый недорогой вариант
  • Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
  • Радиаторы легки в уборке

Минусы:

  • Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
  • В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.

​​

Распространённые разновидности низких батарей

Радиаторы различаются по виду корпуса, размерам рёбер.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется материалами:

Чугун.

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.

Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Сталь.

Распространённые разновидности низких батарей

Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется в первую очередь материалами, такими как:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .

Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.

Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .

Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.

Установка батареи в систему

Выбирая тот или иной вид низкого радиатора, необходимо определиться с его параметрами, исходя из размеров окна и требуемой теплоотдачи. Длина теплообменника должна быть равна ширине проема или превышать ее на 200-300 мм.

Имея навык владения необходимым инструментом, не сложно подключить радиатор к системе своими руками.

Предлагаемая инструкция поможет в этом:

  • определите вид системы – одно- или двухтрубная;
  • определите наиболее оптимальную схему подключения – диагональная, односторонняя или нижняя;

Малозаметный элемент интерьера

  • далее на подающий и отводящий патрубки устанавливаем краны, позволяющие при аварийной ситуации перекрыть подачу теплоносителя;
  • в оставшиеся отверстия ввинчиваем кран Маевского (сверху) и заглушку (снизу).
  • предварительную сборку можно осуществить насухо, окончательное соединение выполняется с использованием льняной подмотки и сантехнической пасты;
  • присоединять батареи из различных металлов можно к системам отопления, изготовленным из металлических, металлопластиковых и полипропиленовых труб.

Монтаж в картинках

Вывод

Канальные радиаторы отопления, установленные под полом, являются отличным решением для обогрева помещений в случае невозможности монтажа традиционных систем или нецелесообразности конструирования полов с подогревом.

Источники

  • https://otopleniehouse.ru/napolnye-radiatory-otopleniya/
  • https://remont-i-dizajn.ru/batarei-v-polu-vybor-i-montazh/
  • https://pol-exp.com/batarei-v-polu/
  • https://stroy-podskazka.ru/otoplenie/radiatory/vstraivaemye-v-pol/
  • http://livelyday.ru/gopb.ru/radiatory/radiatory-otopleniya-vstroennye-v-pol-osobennosti-dostoinstva-i-nedostatki/
  • https://StrojDvor.ru/otoplenie/raznovidnosti-napolnyx-radiatorov-dlya-otopleniya/
  • http://livelyday.ru/gopb.ru/radiatory/vodyanye-napolnye-batarei-otopleniya-vidy-i-rekomendacii-pri-pokupke/
  • https://remont-system.ru/radiatory-i-obogrevateli/kak-vybrat-napolnyy-radiator-otopleniya
  • https://teplospec.com/radiatory-batarei/napolnye-radiatory-otopleniya-originalno-i-praktichno.html
  • https://gidroguru.com/otoplenie/otopit-pribory/radiatory/1166-radiatory-otopleniya-v-polu
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
