Булерьян с водяным контуром: устройство, схемы подключения, эксплуатация

Средства для изготовления и непосредственно процесс

При желании изготовить тематический агрегат придется рассмотреть немало фото печей из металла, сделанных своими руками, после чего составить чертеж и вооружиться:

Сварочным оборудованием с электродами;
Листовым металлом или «донорскими» конструкциями;
Стальными уголками;
Болгаркой с отрезным кругом;
Большим и средним молотками;
Арматурой диаметром 8 мм;
Измерительными инструментами – рулеткой, уголком;
Карандашом или острым гвоздем для проведения линий.

Когда все инструменты собраны, можно переходить непосредственно к мероприятию:

Нарезание трубы и 5 прямоугольников посредством болгарки;
Приваривание впритык стальных или чугунных листов сварочным аппаратом;
Приваривание дна к стенкам с последующей проверкой ровности готовой конструкции;
Разметка на стенках бочки мест, где будут находиться топка, зольник, дымоход;
Приваривание уголков к «бочке» на уровне 10 см от ее дна (это необходимо для установки колосниковой решетки);
Изготовление колосников из обрезков, которые можно достать из трубы 2-сантиметрового диаметра или соответствующих металлических прутков;
Фиксация трубок и их приваривание;
Приваривание двух арматурных отрезков вверху конструкции для организации отражателя;
Приваривание крышки к «бочке» (первая уже должна располагать отверстием для дымохода);
Изготовление дверных ручек из труб или пластин;
Изготовление ножек из уголков или арматуры;
Организация дымохода с помощью 135-180-миллиметровой трубы;
Создание поворотной заслонки снизу дымохода;
Установка печи.

Изготовление металлическое печи – вполне реализуемая задача. Надо только подходить к соответствующему проекту неторопливо и постепенно. Тогда готовый результат не разочарует.

Правильное использование

Для того чтобы растопить печь длительного горения нужно выполнить ряд действий:

В топочную камеру плотно складывается топливо. Желательно заполнить камеру почти полностью, между поленьями или кусками угля сверху прокладывается растопка, сухая щепа или тряпица, смоченная керосином.
Растопка поджигается с верхнего слоя. После того как дрова хорошо займутся, печь прикрывается.
После того как дрова разгорятся в полную силу, дверца герметично закрывается, а продувочная заслонка устанавливается в нужное положение — так чтобы подавать в камеру лишь небольшое количество воздуха.
Печь можно оставить до следующей закладки — на период около 10 часов.

При растапливании печи с водяным контуром дрова поджигаются снизу, а дверцу печи можно не закрывать плотно. Необходимо также своевременно подкладывать топливо либо подключить ТЭН после прогорания щепы и дров.

Установка компактной печи для отопления дачи позволит сделать реальностью приятные вечера на природе даже в зимний период. Современные модели устройств оснащены дверцами из огнеупорного стекла, что дает возможность наблюдать за пламенем и делает их уютным аналогом камина.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

Сравнение показателей эффективности использования топлива в котлах разных типов

Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Какие породы древесины подходят для отопления

Пиролизные котлы универсальны относительно используемого топлива. Они могут работать на дровах, каменном угле, пеллетах и торфяных брикетах. Для закладки следует использовать только сухое топливо.

Распространенные виды древесины:

Самыми лучшими являются дубовые дрова. Березовые и сосновые быстро разгораются, но содержат много смол. Осиновые, ольховые и липовые плохо разгораются, но зато потом долго тлеют.
Пеллеты. Представляют собой спрессованные гранулы. Их изготавливают из отходов сельского хозяйства (соломы, шелухи подсолнечника) или отходов пиломатериалов (щепы, опилок, стружки).
Топливные брикеты. Основной наполняющий материал такой же, как в пеллетах. Но спрессованы они в виде брикетов до 45 см длиной.
Каменный уголь. Его нельзя применять в стальных конструкциях, ему подходят только чугунные. При сгорании уголь выделяет очень много тепла, что вызывает разрушение стенок камеры.

Ключевым моментом при выборе топлива для пиролизного котла являются паспортные данные оборудования, в которых указываются возможные виды и расход топлива для каждой конкретной модели.

Обзор популярных моделей

В нашей стране наибольшей популярностью пользуются следующие модели печей длительного горения:

Булерьян – мощные печи, которые могут нагревать воздух в различных помещениях, начиная с дома на даче и заканчивая теплицами, гаражами и т.д. печи Булерьян могут работать на всех видах твердого топлива, за исключением угля каменного. Характерен высокий КПД и экономичность. Помещение нагревает быстро (10-15 мин) и продолжает работать до 8-10 ч, т.к. выполнена печь из стали и имеет конвекционные трубы Булерьяна, оборудована камерой дожига газов.

Стоит отметить, оригинальная продукция продается в Европе, в России можно встретить копии. К тому же, цена на печи Булерьян в оригинале колеблется в пределах 2000 евро. У российских производителей представлен широкий модельный ряд печей длительного горения, все агрегаты отличаются стоимостью и функциональными особенностями, например, Булерьян с водяным контуром либо варочной поверхностью.

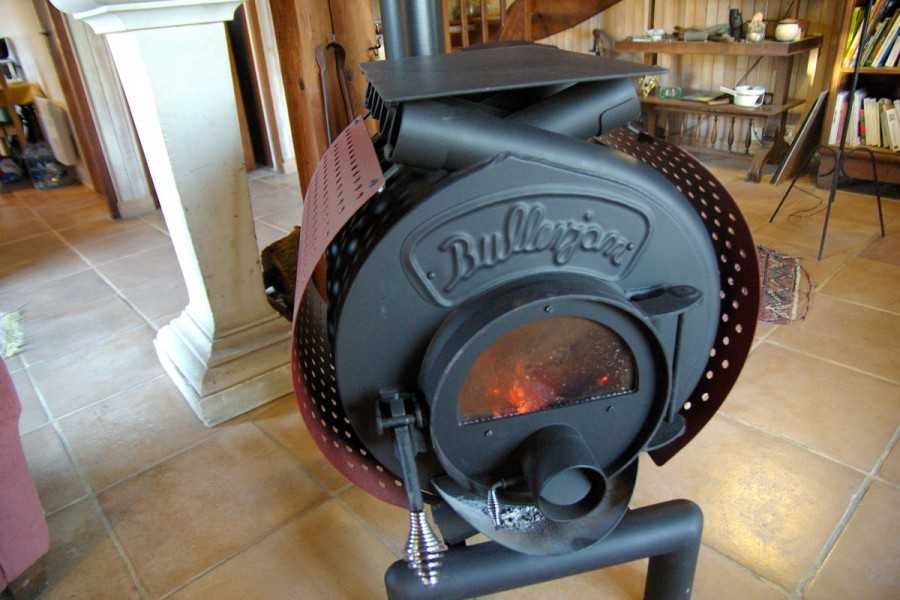

печи Bullerjan — на фото

Бренеран – печь, которая по сути является аналогом Булерьяна, т.к. не сильно отличается и имеет схожую конструкцию, но выпускается отечественными производителями. Чтобы обогреть смежные комнаты таким агрегатом, необходимо установить алюминиевые рукава на трубы, но в таком случае будет теряться большое количество тепла. Опытные специалисты по установке печей предлагают одеть специальный кожух на Бренеран, установить распределитель, затем отводить трубы в другие помещения.

Кожухи и коллекторы не выпускаются массово, детали нужно изготавливать на заказ, стоимость которых обойдется заказчику довольно по высокой цене. Основным минусом печей Бренеран считается дымовой штуцер, который недостаточно герметичен, поэтому часть конденсата попадает в комнату.

Данные модели выпускаются в разных размерах, можно подобрать необходимое устройство для помещения любой площади. Чтобы подключить водяное отопление имеется в продаже печь Аква-Бренеран.

Печи Бутакова наиболее выдержаны в дизайне, имеют привлекательный внешний вид, заметно отличаются от конструкций Бренерана. У устройства большое количество воздухоотводов, которые спрятаны в корпусе, оснащены специальной заслонкой, поэтому интенсивность воздушных потоков хорошо регулируется.

Существуют недостатки печей Бутакова, которых устраняются производителем со временем в более новых моделях:

колосник может не выдержать слишком высокую температуру горящих углей;
расположенный дымоход вверху конструкции не всегда удобно чистить;
стенки устройства сильно нагреваются из-за спрятанных труб в газопламенном участке, можно получить ожог при случайном прикосновении.

печи Бутакова — на фото

Огонь-Батарея – новая конструкция с красивым дизайном и мощным функционалом для отапливания помещений дровами. У модели много преимуществ, среди которых можно указать герметичный ящик для золы, высокая дверца для полной загрузки топочного отсека, универсальный выход трубы «вверх-назад», регулировка мощности горения и др. по сути, огонь-батарея – усовершенствованная модель своих предыдущих собратьев с теми же функциями отопления. Батарею легко разместить в частном доме, на даче, в гараже и т.д.

печь Огонь-Батарея — на фото

Печи Синель схожи с Булерьяном, но по заявлениям производителя, аппарат имеет другие технологии. Работают печки также на дровах, горение длительное, может функциклировать в двух режимах – интенсивно и медленно. Помещение прогревается быстро, цена на печи Синель весьма доступная для большинства покупателей.

Печь надежная и простая в управлении. Если верить отзывам покупателей на форумах, то Синель печи сконструированы несовершенно – ручка дверцы сильно нагревается, зольный ящик отсутствует (проблематично чистить), дымоходные трубы неудобных размеров (не везде удается купить).

Преимущества и недостатки печей

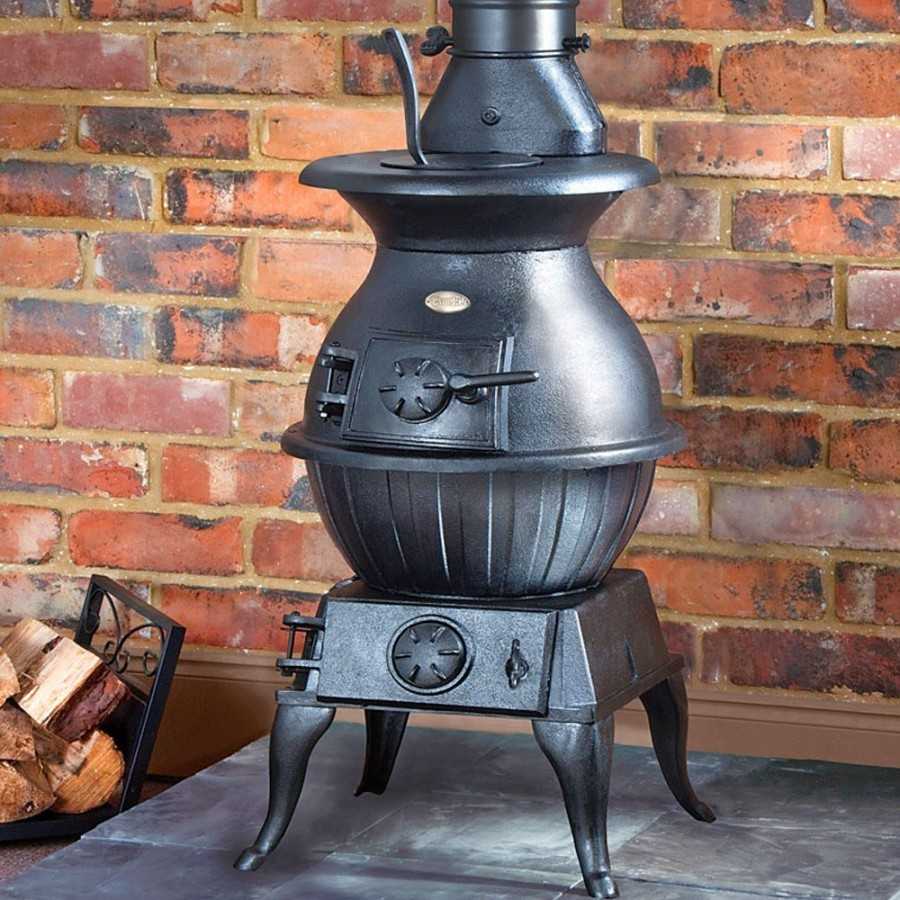

К преимуществам дровяных печей относятся:

Нагрев печи из чугуна осуществляется быстрее, чем из прочих материалов, а сам аппарат остывает медленнее. Это значит, что для прогрева помещения потребуется меньше времени, чем при использовании любых других отопительных приборов.
Готов к использованию по назначению уже спустя 15-20 минут после закладки дров в топку.
Чугун не прогорает и практически не ржавеет.
Маленькие размеры идеально впишутся в небольшое дачное помещение.
Коэффициент полезного действия составляет от 50 до 90 процентов (зависит от модели).
Простота обслуживания и эксплуатации.
Есть модели, оснащенные варочной поверхностью для приготовления пищи.
Для топки используются как дрова, так и уголь.
Без новой закладки топливного материала можно обойтись почти 10 часов.
Отопительный прибор неприхотлив к качеству топлива.
Печка из чугуна очень тяжелая, поэтому очень устойчивая.
Для неё не нужен дополнительный фундамент.
Срок службы не ограничивается 40-45 годами.
Сравнительно низкая цена.

Недостатки:

Дровяные чугунные печи могут потрескаться от резкого перепада температуры (если на разогретую поверхность пролить ледяную воду).
Необходимо установить качественный дымоход (не входит в комплект вместе с отопительным прибором).
Достаточно высокая стоимость хорошего топлива.

Основные рекомендации

Специалисты советуют устанавливать булерьян на подставку из металла, высота которой должна превышать 20 см. Допускается обустройство основания из кирпичей. Пол, находящийся под топочной дверкой, следует защитить металлическим листом размером в 500х700 мм.

Данная печь функционирует за счет оптимизированного процесса сгорания топлива, который протекает в ней. Поэтому правила эксплуатации печи предусматривают жесткие требования, предъявляемые к используемым материалам для обустройства дымохода и его монтажа.

Для обеспечения лучшей циркуляции воздушных масс через трубы, печь рекомендуется приподнять на 200 мм от уровня пола, установив ее на основание из:

Топить печь Булерьян можно практически любым видом топлива кроме газообразного и жидкого.

плит;
кирпичей;
камня;
прочего негорючего материала.

Монтаж данного устройства предусматривает изготовление и установку дымохода в 5 м. Для мощных моделей потребуется изготовить дымоход в 7 м. Данный элемент отвечает за тягу в режиме тления. Если данное устройство в режиме газогенерации чуть-чуть дымит, тогда тяги не достаточно.

Установка печи проводится на расстоянии в 60 см от легковоспламеняющихся материалов. Прежде чем растопить печь либо заложить в нее дрова, следует полностью открыть дымовую заслонку и регулятор. Далее топливо укладывается. Через 20 минут горения печь переводится в режим тления.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки. как:

невысокий КПД;
отсутствие автоматической закладки топлива;
необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление. а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

Металлическая бочка на 200 л.
Два стальных отрезка трубы, один больше, второй меньше.
Металлический швеллер.
Ножовка, стальной молот, топор, киянка.
Рулетка или ответ для замеров.
Красный кирпич высокого качества (порядка 50 штук).
Отражатель (если есть).
Набор электродов и сварочный аппарат.
Листовая сталь.
Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

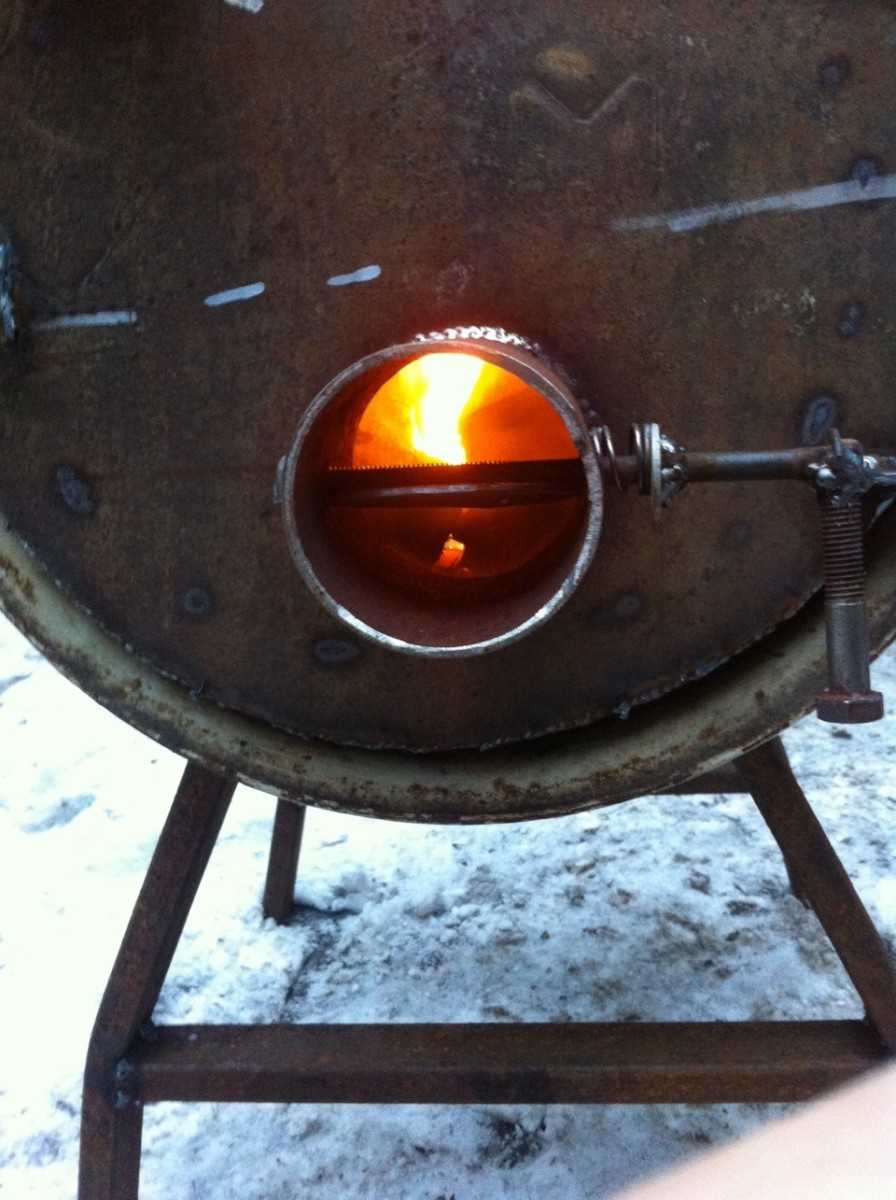

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
Приварите к отрезку днище из части стального листа круглой формы.
Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
Длина привариваемой трубы должна превышать высоту главной части на 10 см.
Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя. особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Безопасность

В правилах пожарной безопасности прописано, что дистанция между передней дверцей и ближайшими объектами должна быть около 1,25 м. Расстояние от боковых или задних стенок к ближайшим объектам — от 1 м. Если же ближайшие объекты не горючие, можно сократить дистанцию до 70 см.

Если у вас нет возможности придерживаться таких расстояний, можете отгородить булерьян огнеупорными пластинами. Они могут быть оцинкованными или магнезитовыми. Выбор зависит от вашего бюджета и возможностей. Ведь не во всех магазинах есть весь ассортимент товаров.

Чтобы прикрепить к котлу дымоход, предварительно продумайте потолочную разделку. Она должна проходить через перекрытие. Чтобы в дом не попадала влага, место, откуда выходит труба, нужно уплотнить с помощью крызы.

Они представляют собой термо-трубы. Также следует продумать деталь, в которой будет собираться зола. Это может быть ревизия или тройник.

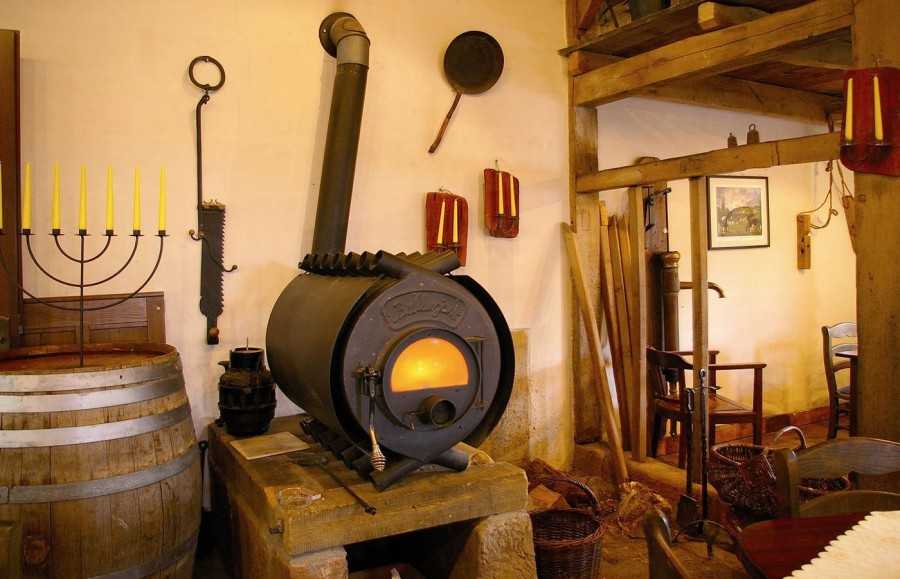

Как правильно установить Булерьян на даче

Профессиональная установка печи Булерьян не всегда возможна. Но обеспечить надлежащие условия для максимальной теплоотдачи и безопасности, рассчитать и подключить дымоход, можно самостоятельно

Важно соблюдать порядок установки печи:

Месторасположение – во время работы, металлические части печи сильно разогреваются. Теплогенератор устанавливают на негорючее основание. Для обеспечения равномерного распространения нагретого воздуха, печку устанавливают в центре помещения. При отоплении здания с несколькими этажами и комнатами, устанавливают воздуховоды.

Правила пожарной безопасности по установке печи. Теплогенератор монтируют на плите из огнестойкого материала. Греющие части дымохода, соприкасающиеся с поверхностями из горючих материалов, изолируют базальтовым утеплителем.

Подключение воздуховодов – каналы монтируют в каждую отапливаемую комнату. Для увеличения эффективности обогрева, устанавливают нагнетательное оборудование (вентиляторы). Правильный обогрев дачного дома с воздуховодами позволяет решить проблему с главным недостатком Булерьянов – зависимость эффективности обогрева от конвекции воздушных потоков.

Особенности конструкции позволяют облагородить Булерьян после установки в деревянном дачном доме. Печь облицовывают керамическим кирпичом. При этом теплоотдача и энергоэффективность остается на прежнем уровне, но появляется защитный каркас, предотвращающий ожоги.

Некоторые модели укомплектованы дверцей с вставкой из жаропрочного стекла. После облицовки кирпичной кладкой, можно будет любоваться огнем в процессе топки.

https://youtube.com/watch?v=CW3h3NpJwRk

Плюсы и минусы обогрева дачи Булерьяном

Выбирая отопительное оборудование для дачи, потребуется учесть, как преимущества, так и недостатки различных котлов и печей, работающих на твердом топливе. Чтобы принять правильное решение, следует рассмотреть теплотехнические характеристики различных видов устройств для обогрева.

Что лучше для дачи – Булерьян или печь Бутакова

Главным отличием печек Булерьян и Бутакова является конструкция конвекционных трубок. У Булерьянов, трубы выходят из корпуса, что позволяет подключить оборудование системы воздушного отопления нескольких помещений дачи печью, без существенной модификации и изменения конструкции. У Бутакова конвекционные отводы расположены внутри корпуса.

Еще одним преимуществом Булерьяна является лучшая теплоизоляция печей, за счет конструкционных особенностей. Отводы лучше изолируют топочную камеру, чем у Бутакова.

КПД канадской «буржуйки» Булерьян достигает 70%. Согласно заверениям производителя отечественных печей, у Бутакова эти же параметры больше 80%.

Нагревательные твердотопливные пиролизные котлы Булерьян оптимально подходят для обогрева частных домов с несколькими отдельными комнатами и этажами. Срок службы котлов Бутакова меньше за счет отсутствия экранирования разогретой топки конвекционными трубами, как у Bullerjan.

Если учесть теплотехнические характеристики, срок эксплуатации и функциональные возможности, то для дачи лучше подойдёт Булерьян.

Что выбрать на дачу – Булерьян или ТТ котёл

ТТ котёл, подключенный к водяному контуру отопления, по сравнению с конвекционными печами имеет несколько преимуществ:

На эффективность обогрева не влияют преграды на пути конвекционных потоков.

После остановки котла, комнаты медленнее остывают, так как теплоноситель остается горячим.

Срок службы ТТ котла составляет не менее 15 лет.

Существует возможность автоматизации процесса подачи топлива, что делает процесс обогрева автономным от вмешательства человека.

Но также существует несколько недостатков:

Необходимость отапливать помещения в течение всего отопительного периода. Замерзший теплоноситель способен разорвать трубы в системе отопления (если не используется антифриз).

Большая стоимость котла.

Необходимость в дорогостоящем монтаже обвязки.

Правильное расположение Булерьяна в дачном доме, несколько уменьшает его недостатки по отношению к твердотопливному котлу.

Если планируется отапливать дачу в течение всего отопительного периода, лучше выбрать твердотопливный котел. Для кратковременного обогрева неотапливаемых помещений, оптимально подойдет Булерьян. В связи с тем, что в теплицах требуется поддерживать особый микроклимат, конвекционные печи также будут хорошим решением.

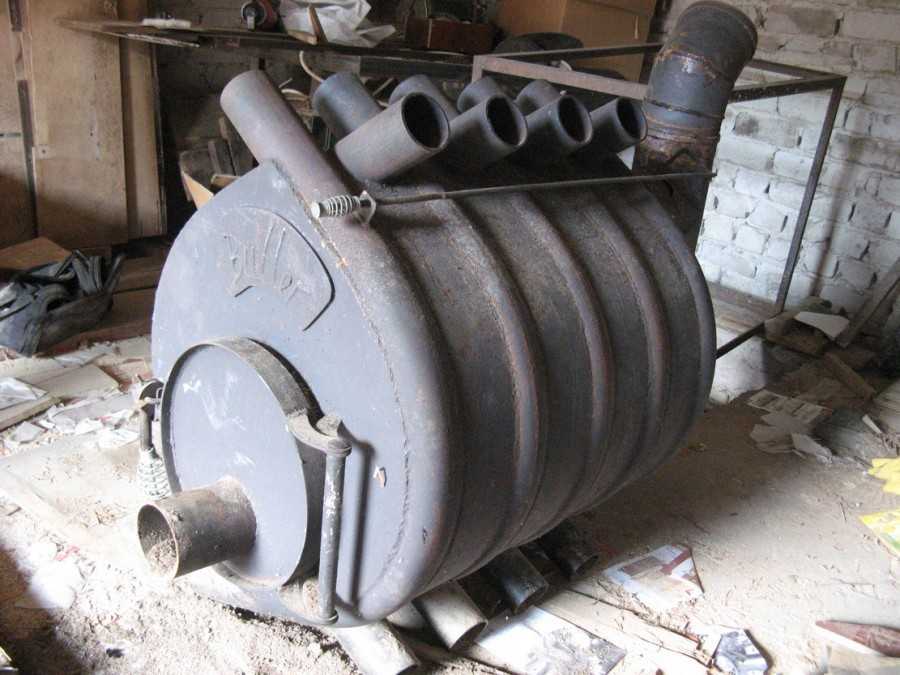

Как устроен булерьян?

Канадский «ответ буржуйке» — стальная бочка с воздуховодами, которая отличается от классической печи именно наличием труб. Отверстия их располагаются снизу и сверху конструкции. Это конвекционный обогреватель не так прост, как привычный прибор, в нем используется пиролизный тип горения. Вырабатываемое тепло сразу поступает в воздуховоды, что обеспечивает печи КПД не менее 80-85%.

Булерьяны сильно отличаются от привычных буржуек. Они бывают двух форм. Те, что предназначаются для отопления помещений небольшой площади, имеют форму цилиндра. Конструкции больших мощностей выпускаются каплевидными. Классический буллер состоит из определенного количества элементов, которых больше, чем имеет традиционная печь.

Первичный отсек для сгорания топлива. Эта самая большая часть устройства: главная топливная камера занимает до 85% всего объема конструкции. В ней происходит первичный розжиг, и генерируются продукты пиролиза.
Вторичный отсек, предназначенный для дожигания топлива. Он «отнимает» у печи всего 25% объема. В верхнюю камеру поступают продукты пиролиза: в ней остатки сгорают, образуя пламя, повышающее температуру.
Трубы, изготовленные из металла. Это «фирменный знак» приборов. Они на 2/3 диаметра утоплены в стенки большой камеры. Эти элементы играют роль воздуховодов: снизу через них в топку поступает холодный воздух, сверху выходят нагретые массы.
Инжекторы — узкие трубки, соединяющие первичный отсек с камерой для дожигания топлива.
Дымоход и зольник — традиционные элементы, выполняющие в печи привычную роль.
Дроссель и заслонка. Их задача проста: это регулировка подачи воздуха.

Нельзя сказать, что такую конструкцию нельзя «повторить» самостоятельно, так как устроен булерьян достаточно просто. Минус операции — большое количество различных элементов, которые предстоит соединять максимально точно. Этот вариант можно рассматривать, если цена покупных моделей кажется несколько завышенной, а опыт работы со сварочным оборудованием у мастера есть.

Особенности конструкции

Отопительная система сконструирована в виде цельносварного блока в форме цилиндра или капли, в который вставлено множество изогнутых труб. Они имеют вид синусоиды и большей частью расположены внутри самого корпуса.

Через нижние трубы происходит засасывание воздуха, который в процессе движения нагревается и выходит горячим. За 10-15 мин. он может прогреться до 100-120 градусов.

Производители печей Булерьян отмечают, что благодаря прокачке через трубы до 4-6 м3 воздуха в минуту, помещение нагревается практически моментально.

В структуре топки выделяют несколько отсеков. В нижней части установлены чугунные колосники. Возможна установка и мощной стальной решетки.

В верхней части присутствует стальная перегородка с отверстиями. Она стоит горизонтально, не доходя до дверцы. В результате конструктивно создается камера, где частично утилизируются газы, образующиеся при горении дерева.

Топливо сгорает не в полном объеме, поскольку через отверстия поступает воздух. Окончательно газы выгорают внутри трубы.

Для герметичного блокирования выхода продуктов горения используется дверца. В нее вмонтирован патрубок с дросселем. Он используется для регулировки интенсивности горения.

Схема печи Булерьян предполагает, что газы, которые не сгорели в топке, поступают в трубчатый дымоход длиной до 1 м. Здесь газ немного остывает, после чего переходит в вертикально сконструированный патрубок.

Для обеспечения высокой производительности оборудования трубы утепляются при помощи базальтовой ваты или минерального картона. Нагретые газы скапливаются в утепленном участке трубы, где за счет теплоизоляции происходит повторное повышение температуры.

Разогретые и увеличившиеся в объемах газы блокируют трубу, вследствие чего начинается процесс их активного выгорания. Данный процесс сопровождается интенсивной теплоотдачей.
