Правила установки газового котла в квартире многоквартирного дома

Децентрализованное отопление

Лучшим вариантом независимого отопления становится монтаж индивидуального электрического котла в каждой квартире. Какие преимущества даёт использование электроэнергии этого вида:

У системы отсутствуют теплопотери. Они могут возникать лишь за счёт внешних факторов – плохо утеплённых поверхностей, интенсивности пользования дверями или окнами и прочего.
Пользователь устанавливает температуру внутри помещения самостоятельно – он не зависит от первоначальной подачи теплоносителя, в отличие от первого варианта.
Обогрев квартиры происходит в любое время, независимо от сезона или времени суток.
С такой системой, несложно самостоятельно сделать тёплый пол.
Оплата за подачу тепла зависит только от использованного электричества. Нет никаких побочных доплат – за реконструкцию оборудования, ремонт сетей и прочего, чем так любят нагружать собственников квартир.
Агрегат не занимает много места, не требует отдельного выхода продуктов сгорания, мощности хватает для обогрева большой площади + генерирования энергии на нагрев воды.

Определение мощности котла

Определившись с типом котла, необходимо высчитать его мощность. Можно заказать теплотехнический расчет, который определит потери ваших помещений по теплу. Исходя из этой цифры, вы сможете точно подобрать мощность котла. Но обойтись можно и без расчета: воспользоваться нормами, определенными опытным путем. Обычно на 10 м2 отапливаемой площади требуется 1 кВт мощности агрегата, но к этой мощности затем добавляют «запас» на разного вида потери.

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

Рассмотрим пример. Если квартира 56 м2, вам для обогрева понадобится агрегат мощностью 6 кВт. Если вы собираетесь с его помощью греть воду, нужно добавить еще 50%. Получается, требуется 9 кВт мощности. На всякий случай, надо накинуть еще 20-30% (на случай аномальных холодов). Итого – 12 кВт. Но это для средней полосы России. Если живете вы севернее, необходимо еще увеличить мощность котла. Насколько конкретно – зависит от того, как утеплен ваш дом. Если это панельная или кирпичная многоэтажка – не лишними будут и 50% или даже больше. При выборе мощности котла главное – взять с запасом: если производительности недостаточно, работать оборудование будет на пределе возможностей, а это далеко не самый лучший режим, который приведет к преждевременному износу и выходу из строя. Так что не жалеем: разница в стоимости оборудования при изменении мощностей не очень велика, зато комфорт будет вам гарантирован. Перерасхода газа, если покупаете автоматизированный котел (а именно такие модели самые экономичные), не будет – расход зависит от потерь тепла в ваших помещениях и параметров системы, а не от мощности котла. Так что и с этой стороны запас продуктивности не помеха.

Подробнее об определении мощности котла читайте тут.

О правилах установки

К установке газового оборудования существует ряд требований:

Подавляющее большинство моделей нужно располагать в отдельном помещении. Исключение составляют настенные агрегаты — их можно монтировать в нежилых комнатах, например, на кухне или в ванной, если позволяют их размеры. Прежде чем установить котел, необходимо обеспечить требуемую вентиляцию в котельной.
Объем помещений для установки газового оборудования с закрытой камерой не регламентируется, но площадь должна соответствовать нормам. Кроме того, агрегат должен иметь выход в газоход. Подводить его к вентканалам недопустимо.
Горизонтально расположенные части газохода не могут иметь протяженность более 3 метров и иметь более трех поворотов. Выход газохода обязательно должен быть поднят над уровнем крыши не менее чем на метр.
Настенные модели монтируются на расстоянии 800 мм и более от поверхности пола. Под котлом нельзя располагать никаких предметов, а на полу обязательно должен быть проложен металлический лист. Обязательно устанавливаются расширительный бак и воздушный кран.

Нельзя ставить газовое оборудование в следующих типах помещений:

В квартирах многоквартирного дома без магистрального газохода — это большинство домов старой застройки.
В помещениях с фальшпотолками и капитальными антресолями.

Практически невозможно установить в квартире многоэтажного дома напольную модель. Ведь для этого потребуется серьезная перепланировка со всеми вытекающими отсюда проблемами и затратами. Ограничений на монтаж такого оборудования в частном доме нет. Здесь лучше сделать отдельную котельную, например, в пристройке. Это помещение должно отвечать следующим нормам:

Входные двери — не уже 80 см.
В обязательном порядке должен быть дымоход, который выходит либо на крышу, либо через стену наружу.
Высота котельной должна быть не менее 2.2 м. Помещение оборудуется системой вентиляции.

Двухконтурный котел с автоматикой потребует выделения отдельной ветви электропроводки. На ней устанавливается дополнительный автомат 20 А. Желательно обеспечить резервное питание автоматики, способное поддержать ее работу в нормальном режиме хотя бы в течение суток. Для этого можно приобрести дизельный генератор или ИБП — источник бесперебойного питания.

Серьезные требования предъявляются к газоходу. Его минимальный диаметр составляет 110 мм независимо от мощности устанавливаемого оборудования. Оптимальный диаметр газохода рассчитывается исходя из мощностных характеристик агрегата — чем выше мощность, тем больше диаметр.

Как установить

Кроме процедуры, описанной выше, необходимо учесть еще требования к помещению, где устанавливается оборудование и правила установки самого котла.

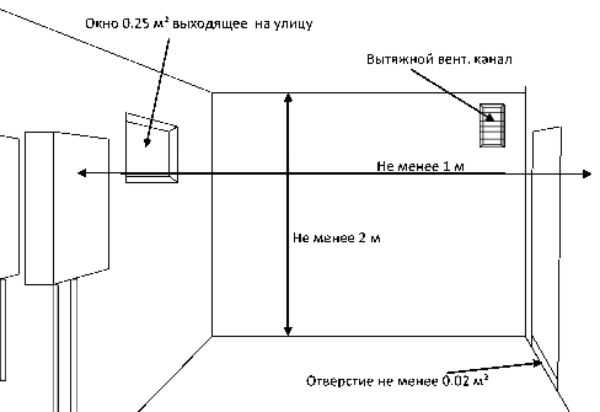

Требования к помещению

Если говорить об установке газового настенного котла, то самое лучшее место – кухня. Планировка ее такова, что она соответствует стандартам для размещения газового оборудования. К тому же там уже подведены и газ и вода, так что большая часть проблем решена. Вот конкретные требования к помещениям, где размещается бытовое газовое оборудование:

При высоте потолков не ниже 250 см площадь помещения должна быть больше большее 4 м2.
Обязательно наличие окна, выходящего на улицу. Его площадь – не менее 0,3м2 на 10м3 объема. Например, помещение 3*3 метра, высота потолков 2,5 м. Объем 2,5*3*3=22,5 м3. Площадь окна должна быть не менее 22,5/10*0,3=0,675 м2. Стандартное окно 1,2*0,8 см имеет площадь 0,96 м2. То есть окно такого размера подходит, но с одним условием – обязательно наличие форточки или фрамуги.
Входная дверь не может быть менее 80 см ширины.
Обязательно наличие вентиляционных отверстий, расположенных под потолком.

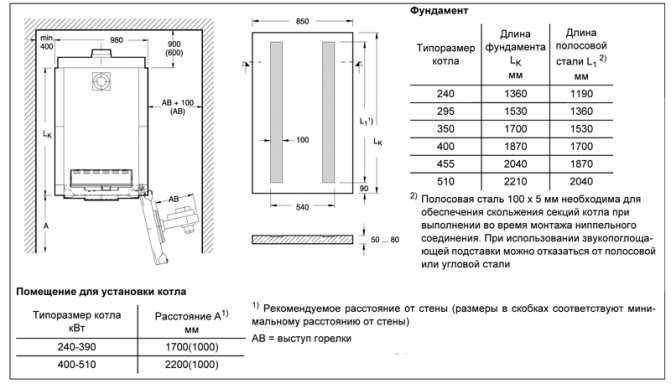

Требования к помещению и размещению газового котла

Требования к установке котла

В сопроводительных документах к котлу каждый производитель перечисляет свои требования. Они не идут вразрез с нормативами, только иногда могут быть жестче (мягче – нет). Если вы хотите чтобы гарантийные обязательства производителя были действительны, вам придется устанавливать котел в полном соответствии с рекомендациями.

Вот что обязательно требуется при установке каждого котла:

Настенный газовый котел должен быть отделен от стены негорючим материалом. Если стены отделаны плиткой – этого достаточно. Достаточным считается также наличие слоя штукатурки. Вешать сразу на деревянную стену нельзя категорически – никто у вас такую установку не примет.

Еще один вариант размещения газового настенного котла
Напольный газовый котел устанавливается на негорючее основание. Если пол бетонный, выложен керамической плиткой, никакого другого основания не нужно. На деревянный пол необходимо уложить лист теплоизолятора, поверх которого закрепить лист металла. Размер листа металла должен быть больше габаритов котла не менее чем на 30 см.

Требования к дымоходу

При установке газового котла любого типа нельзя дымоход делать уже, чем выходной патрубок. Если агрегат имеет открытую камеру сгорания, то при мощности до 30 кВт сечение дымохода не менее 140 мм, при производительности 40 кВт дымоход должен иметь 160 мм в поперечнике. Котлы с закрытой камерой сгорания оборудуются коаксиальными дымоходами рекомендуемого производителем техники сечения.

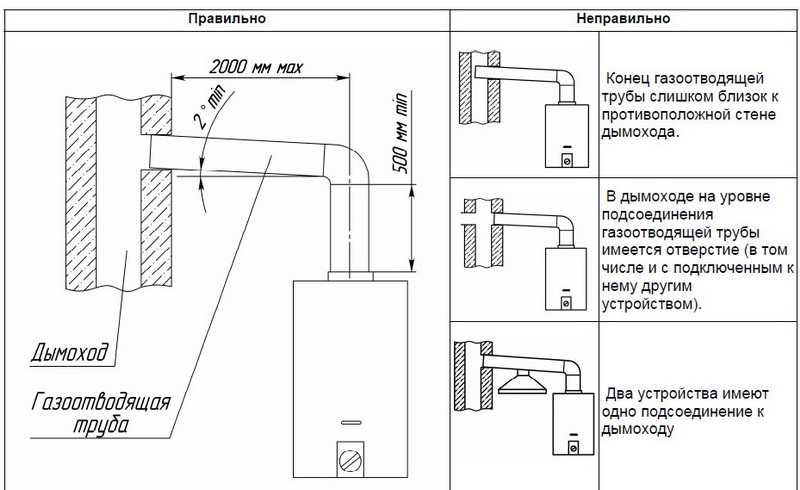

Подключение и вывод в стену коаксиального дымохода

Далее следует придерживаться правил: от настенного газового котла вверх поднимается труба на расстояние не менее 50 см, потом может быть колено. На всей протяженности дымохода изгибов не более трех. Продукты горения котлов с открытыми камерами сгорания выводят в существующий дымоход, с закрытыми – или в дымоход, или через стену на улицу (делайте так, как указано в проекте).

Это интересно: Почему не запускается система водоснабжения дома — читайте во всех подробностях

Где можно устанавливать газовый котел

Прежде всего отметим, что нормативы на установку газовых котлов в жилом доме определяются несколькими документами. Главные из них – два раздела Строительных норм и правил (СНИП) – II-35-76 и 42-02-2002. Они содержат требования к помещению, в котором предполагается использовать газовый котел, а также к месту ввода в него газовой магистрали. Необходимость газового отопления может возникнуть у владельцев разных видов недвижимости:

Пример установки газового котла в квартире

В городской квартире. В интернете часто можно встретить однозначное утверждение о том, что устанавливать котел в многоквартирных зданиях запрещается. Многие авторы подтверждают свои слова ссылкой на нормы СНиП, приведенных чуть выше. Там действительно есть слова о том, что в многоэтажном доме запрещается установка котельной. Однако необходимо понимать, что такие требования разрабатывались еще в прошлом веке, когда у котлов были только открытые камеры сгорания, и для них действительно была нужна отдельная топочная. В настоящее время в связи с появлением турбированных агрегатов с полностью изолированной камерой сгорания эти правила устарели.

Поэтому установка газового котла в квартире возможна, если имеющиеся помещения соответствуют техническим условиям, которые определяются требованиями местных газовых служб.

В частном доме. Правила установки газового котла в отдельном доме определяются теми же стандартами, но свободы в выборе оборудования и вариантов для его размещения у хозяев значительно больше. Однако все основные требования, призванные максимально снизить вероятность возникновения аварийной ситуации в течение всего срока службы системы, должны выполняться неукоснительно. В любом случае, для организации автономной системы отопления необходим полноценный проект и разрешение газовщиков.
В производственном помещении. Нормы эксплуатации газового оборудования на производстве примерно такие же, как и в частном секторе, но зачастую используемые мощности здесь значительно выше. Это накладывает еще большие ограничения на подготовку топочных с точки зрения надежности и безопасности.

Котлы для отопления промышленных помещений часто собирают в единую систему

Так, например, котлы мощностью более 150 кВт можно размещать только на первом этаже или в подвале, оборудованном системой приточно-вытяжной вентиляции. Есть и другие требования к помещению такой котельной: площадь не менее 15 м 2. минимальная ширина двери 80 см, наличие окна, ведущего на улицу и обеспечивающего необходимый уровень естественной освещенности.

Согласно действующему законодательству самостоятельная установка газового оборудования запрещена. Монтаж, настройку и подключение котлов отопления могут производить только уполномоченные организации, имеющие необходимые сертификаты и лицензии.

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Спроектировать систему газоснабжения уже построенного многоквартирного дома зачастую нереально, поэтому лучше всего предусматривать такую возможность на стадии строительства, по результатам собрания будущих жильцов МКД

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Общие правила монтажа газового оборудования

Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Ширина полотна двери – от 80 см и более.
Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
В пределах потолочного перекрытия стыков труб быть не должно.
По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

источник

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
Под навешенным котлом должно быть свободное пространство.
Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Газовый котел и безопасность

Как только вы решите перевести свою квартиру на автономное отопление, необходимо внимательно изучить все нюансы такой возможности, четко придерживаясь правил безопасности. Помните: вода и горячие газы должны проходить в теплообменнике котла противотоком, иначе при любой автоматике устройство может взорваться

Поэтому при монтаже так важно не перепутать холодные и горячие трубы

После гидрообвязки системы еще раз внимательно осмотрите ее. Если же в отопительную систему заливался антифриз, обязательно слейте его и дважды промойте патрубки чистой водой. Примесь антифриза в воде также очень взрывоопасна.

Установите фильтры для грубой очистки проходящей воды, которые размещают в самых нижних точках системы. Иначе создается опасность накопления грязевых отложений между ребрами теплообменника, не говоря уже о большом расходе газа.

Слив отстоя через грязевики выполняют в начале и в конце отопительного сезона, попутно проверяя состояние всей системы.

Если в вашем котле предусмотрен встроенный расширительный бак и система обезвоздушивания, то прежний расширительный бак нужно убрать, наглухо перекрыв воздушный кран. Перед выполнением процедуры обязательно проверьте его состояние: подсос воздуха также может создать опасную ситуацию.

Размеры и другие параметры помещения

Расположение котельной и установка газовых котлов в частном доме производятся по инструкциям и согласно проекту.. Вам необходимо четко следовать указанным в них требованиям. Обязательные условия для кухни:

высота не менее 2,5 м;
объем помещения не менее 15 м3плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2
допускается установка котла или с расчетной тепловой нагрузкой до 60 кВт, независимо от наличия газовой плиты и газового водонагревателя. Перед этим в помещении проводят подготовительные мероприятия, чтобы были учтены все нормативные требования

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

высота не менее 2,5 м;
объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;
в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже или в цокольном этаже жилого здания помещение должно отвечать следующим требованиям:

— высота не менее 2,5 м;
— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
— естественное освещение — из расчета остекления 0,03 м2на 1 м3 объема помещения;
— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.

При размещении тепловых агрегатов в отдельном помещении на первом или цокольном этаже оно должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

При мощности свыше 60 кВт обязательна установка системы контроля загазованности. Она прекратит подачу газа, когда это потребуется.

Законодательство РФ обязывает владельцев газифицированных объектов устанавливать газовый счетчик для расчетов за потребляемый газ.

Также необходимо подвести в газовую котельную воду, оборудовать канализацию или устроить дренаж, если потребуется слить воду из системы.

Какие должны быть двери в котельной

Ширина двери не уже 80 см. Двери, открывающиеся наружу должны быть слабо укрепленными, без замков и щеколд, для того, чтобы при взрыве дверь легко вылетела. А вот та, что ведет в соседнее помещение, должна открываться внутрь, быть противопожарной, с сопротивляемостью огню 0,75 ч. и выше, оснащена доводчиками.

Снизу на двери делается вентиляционная решетка с площадью живого сечения от 0,025 кв.м.

Наружный газопровод прокладывают по стене здания на расстоянии не менее 1,5 метров от окон и дверей. В целях безопасности на газопроводе устанавливаются:

устройство, срабатывающее при появлении неисправности, с фланцевым соединением – его крепят снаружи на высоте не выше 1,8 м.;
быстродействующий запорный клапан с электроприводом – в здании;
перекрывающий вентиль на трубе к каждому устройству – внутри помещения…

Как перевести МКД на индивидуальное отопление

Перевод многоквартирного дома на индивидуальное отопление возможен. Однако бюрократических трудностей в этом случае еще больше, чем при отключении от сети одной квартиры.

Главная проблема заключается в том, что придется произвести перепланировку многих инженерно-строительных коммуникаций всего здания, а не отдельной его части. В связи с этим процесс получения разрешений сильно усложняется.

Если коммунальные сети признаны совместным имуществом жильцов дома, для начала требуется провести общее собрание, на котором жильцы обсудят, все ли настроены устанавливать автономное отопление в многоквартирном доме или нет.

Дальше нужно действовать по схеме, приведенной выше.

Стоит иметь в виду, что стоимость материалов, работ и проектов будет значительно выше, ведь речь идет о переоборудовании всего МКД.
