Укладка водяного теплого пола своими руками. как правильно сделать

Коллектор в системе водяного теплого пола

Рисунок 2. С помощью кранов, установленных на каждой трубе, регулируется поступление горячей воды, а значит — температура.

В схематическом изображении водяного пола принято обозначать горячую воду красным цветом, а выходящую остывшую — синим. В каждой комнате отапливаемого помещения прокладывается отдельная ветка — петля, выходящая из нагревательного котла и возвращающаяся в него. Место системы теплого водяного пола, где одна труба делится на несколько выходов, соответствующих количеству обогреваемых комнат, называется коллектор.

Расположение коллектора определяется внутренним интерьером подсобного помещения, в котором расположен котел. Возможны напольное и настенное размещение коллекторных переходов. Настенное размещение коллектора удобнее для пользователя. Напольное — не создает излишних загибов труб, поэтому является более функциональным для водяного теплого пола.

На каждой трубе, отходящей от основной горячей трубы, устанавливается кран, регулирующий количество входящей воды. Контроль количества воды позволяет регулировать температуру нагрева цементного пола и воздуха внутри комнат разного размера.

Рисунок 3. Трубы, отходящие от коллектора, изолируют до входа в отапливаемое помещение для уменьшения теплопотерь.

Поступающая в трубу горячая вода будет сильнее нагревать небольшую комнату и слабее помещение больших размеров. Поэтому для маленькой площади кран коллектора на входе слегка закручивают, ограничивая поступления горячей воды и уменьшая скорость ее движения в системе внутри данной комнаты (рис. 2).

Трубы, проложенные в другие комнаты, до входа в свое отапливаемое пространство изолируют, чтобы уменьшить потери тепла и сохранить максимально возможное количество тепловой энергии для конкретной комнаты. Заизолированные элементы располагают внутри цементной стяжки вместе с другими трубами, отапливающими комнату, в которой установлен котел теплого пола (рис. 3).

Весь трубопровод системы водного теплого пола располагаются на одной горизонтальной плоскости. Это обеспечивает более свободный и равномерный ток воды внутри системы.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Непосредственно на утеплитель три способа:

  1. На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
  2. Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

  • уровень мощности;
  • вид теплоносителя;
  • простота пользования котлом;
  • простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

Если центральное отопление не смонтировано, выбирают низкотемпературное оборудование.

В частный дом можно выбрать типы котлов:

  • на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
  • на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
  • на электричестве;
  • автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Основная сложность связана с температурой теплоносителя в батареях центрального отопления — 55 Со. Попадая в систему водяных полов настолько горячий носитель может испортить финишное покрытие.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

  • выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
  • площадь отдельного помещения не должна превышать 10 м2;
  • стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

  • система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
  • при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Как в домашних условиях установить конструкцию «теплый пол»

Указанная инструкция подойдет для самостоятельного размещения электро-пола в домашних условиях. При этом существует несколько методов:

  • можно вмонтировать электро-пол прямо в стяжку, а сверху уложить плитку;
  • вариант расположения отопительной системы на бетонную поверхность под керамическое покрытие;

  • способ расположения электро-пола прямо под покрытие на пол. Для этого подготавливают основу для пола, а на вычищенную и выровненную поверхность кладут слой гидроизоляции.

Приступая к монтированию теплых полов своими руками, необходимо провести тщательную подготовку поверхности

Очень важно, устанавливая систему обогрева, делать отступы от стен на 5 сантиметров, а от элементов нагрева иного вида (трубы центральной отопительной системы, батареи) такой отступ должен составлять не меньше 10 сантиметров

В стяжке нужно сделать углубление размером 20 х 20 сантиметров, в ней будут расположены конечные проводы обогревательной системы, которые выведутся к распределительной коробке.

Не следует забывать о проверке сопротивляемости проводков нагревательных матов и температурного датчика. Они не должны превышать размеры тех, которые указаны производителем в технических характеристиках.

Контроль температуры будет осуществляться специальным датчиком, размещенным в трубке и закрытым заглушкой. После укладки термодатчика в канаву ее заполняют плиточным клеем.

У стен изгиб труб должен быть радиусом не больше 5 сантиметров. Концы проводков нужно зачистить и прикрепить к термостату. Проделав это, можно произвести краткосрочный пробный запуск установленного обогрева.

Подготовка поверхности. Особенности утепления основы под теплый пол

Старая стяжка полностью демонтируется вплоть до основания. В отличие от процесса формирования обычной стяжки при установке теплого пола следует уже на начальном этапе выровнять пол по горизонтали, если имеются перепады более 10 мм.

Далее на очищенную поверхность укладывается слой гидроизоляции. По всему периметру закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве.

Важно: При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами. Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола

В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

Для того чтобы тепло не уходило вниз, необходимо утеплить основу пола. В зависимости от расположения помещения и типа пола, а также целевой направленности системы обогрева, выбирается соответствующее утепление:

  • Если теплый пол – это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
  • Для квартир с отапливаемыми помещениями этажом ниже достаточно использовать листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
  • Для квартир первого этажа с неотапливаемым подвалом или домов, в которых пол расположен на грунте, следует использовать боле серьезное утепление в виде насыпи керамзита и листов пенополистирола толщиной в 50-100 мм.

Совет: Можно использовать специализированные утеплители для теплых полов. Такие материалы с одной стороны уже снабжены специальными каналами для укладки труб систем теплого пола.

Поверх утеплителя укладывается армирующая сетка. Она необходима для закрепления слоя стяжки, которой будет закрываться вся система теплого пола. Помимо прочего можно именно к сетке закреплять впоследствии трубу теплого пола, вместо использования специальных крепежных полос и клипс. При этом используются обычные пластиковые стяжки.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Подготовительные работы

Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.

Подключение коллектора

Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.

Видео — Монтаж теплого пола. Установка коллектора

Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Возможности трёхходового клапана

Если на гребенке имеется трёхходовой клапан, то настройка делается с помощью сервопривода. При этом контроль за показателями будет осуществлять смесительный клапан. В процессе этого, трёхходовой вентиль можно поворачивать как угодно, и сколько нужно раз. А вот настройку смесительного клапана производить сложнее.

Зачем нужна гребенка для теплого пола, разберем ее устройство и принцип работы, как выбрать, инструкции с фото и видео как установить и настроить или сделать своими руками.

Есть другая возможность провести регулировку нагревательных полов — использование модульного смесителя, он состоит из:

  • трёхходового крана;
  • термометра;
  • байпаса;
  • насоса для циркуляции жидкости;
  • термостатической головки;
  • реле.

Данный набор стоит не мало, зато эффективность его высокая. Существует обязательное условие для функционирования этого модуля — европейская сборка.

Ещё один метод регулировки тёплых полов — устанавливается сервопривод и термостат. Термостат оповещает сервопривод о понижении температуры в помещении, и о необходимости произвести подачу нагретого теплоносителя. Данный способ функционирует даже при сборке коллектора своими руками.

Тёплый водной пол — сложная конструкция, и решив соорудить его в своём доме, нужно отдавать себе отчёт, что мало смонтировать систему, необходимо периодически проводить её регулировку по инструкции

И важно разбираться в этом процессе, иначе пол не будет оправдывать ваши ожидания

Видео инструкции

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Watch this video on YouTube

Теплые полы. Балансируем быстро и просто.

Watch this video on YouTube

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

  • котёл;
  • насос;
  • расширительный бак;
  • коллекторы для радиаторов и тёплого пола;
  • радиаторы;
  • трубы.

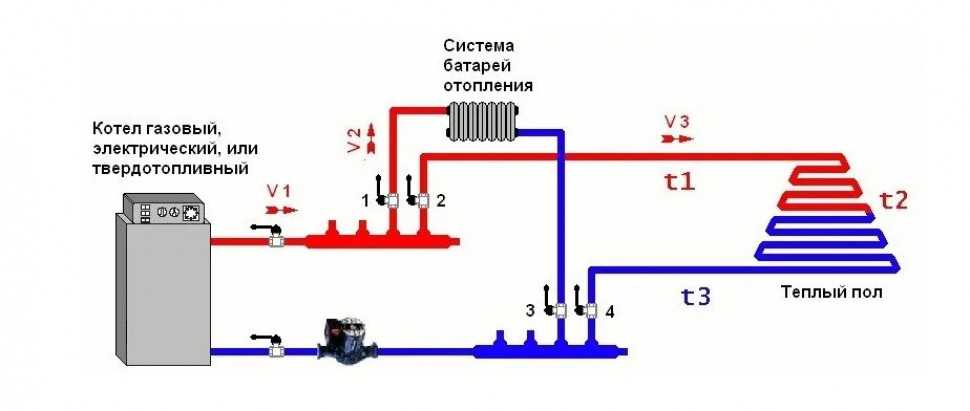

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

  1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
  2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
  3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
  4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
  5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Узнайте максимальную и оптимальную температуру теплоносителя в напольной системе отопления.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

Унибокс — устройство, виды и принцип работы, преимущества использования, монтаж своими руками.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

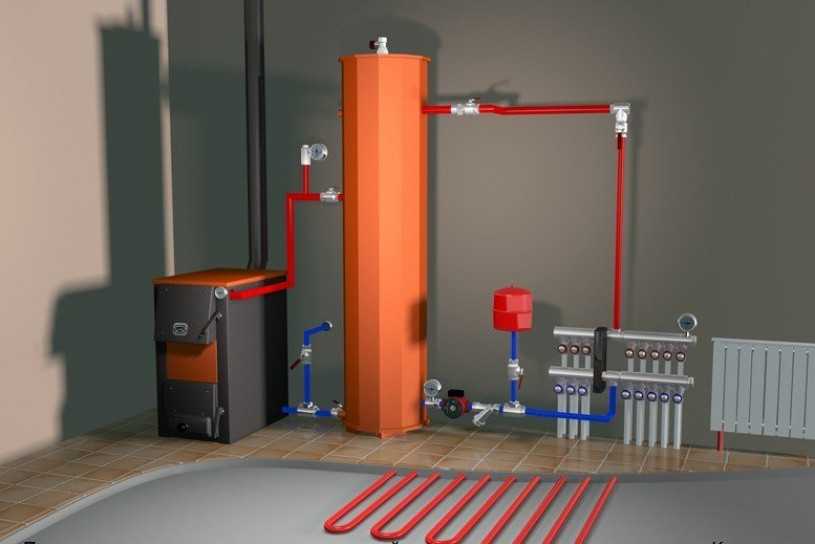

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка.  Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб — узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
