Разводка труб водоснабжения в квартире

Двухтрубное отопление

Двухтрубная отопительная система требует подсоединения каждого радиатора к трубопроводам, которые отвечают за поступление нагретого и отвод охлаждающегося теплоносителя. Основным положительным моментом такой конструкции является возможность корректировки температуры отдельных обогревательных элементов.

Вертикальная схема

При реализации такого проекта предусматривается несколько вариантов разводки:

Нижняя двухтрубная разводка – основной теплоагрегат, который подает теплоноситель к элементам отопления, размещается в подвальном помещении либо над уровнем пола нижнего этажа. От магистральной трубы в многоэтажном строении отводятся стояки, наличие которых обеспечивает поступление рабочей жидкости к радиаторам. В последствии остывшая жидкость перемещается в обратном направлении по отводящим трубам.
Верхняя двухтрубная разводка – предполагает подачу теплоносителя от главного теплогенератора непосредственно на чердак дома. Проходя через радиаторы отопления, подогретая рабочая жидкость возвращается обратно от верхней разводки по соответствующим стоякам.

В целях удаления воздуха, который накапливает в процессе эксплуатации, двухтрубную систему рекомендуется дополнять специальным расширительным бачком. Монтаж бачка своими руками позволяет обеспечить высокие показатели давления при передвижении теплоносителя, что способствует повышению эффективности отопления.

Горизонтальная схема

Данный вариант является наиболее распространенным в случае монтажа двухтрубного отопления.

Функциональность обеспечивается принудительной циркуляцией теплоносителя. Существуют следующие варианты реализации подобной схемы:

Тупиковый. Характеризуется сравнительно невысоким расходом материалов при обустройстве отопления. Очевидным негативным моментом здесь выступает внушительная длина контура системы, который прокладывается по широкому кругу от основного нагревательного агрегата. Соблюдение подобного требования усложняет регулировку температуры отдельных элементов отопления.
Попутный. Позволяет сделать коррекцию температуры теплоносителя в отдельных радиаторах более удобной за счет одинаковой длины циркуляционных контуров. В то же время реализация такого проекта нуждается в применении основательного количества труб.
Лучевой. Предполагает лучевое распределение теплоносителя, которому сопутствует максимальная затрата расходных материалов. Очевидным плюсом при этом является возможность скрытой укладки трубопроводной системы в толщу бетона. Это позволяет сохранить внешнюю привлекательность обогреваемых помещений.

Что нужно учесть для правильного и быстрого монтажа отопления

Для того чтобы в холодное время года в своем загородном доме вы могли чувствовать себя комфортно, нужно уделить особое внимание некоторым аспектам монтажа отопительной системы

Зонирование

Будет правильно, если планирование отопительной системы в частном доме начнется на этапе проектирования, а не когда дом уже будет построен. Не секрет, что чем дальше расположен радиатор от котла, тем температура в нем ниже. Для снижения воздействия этого эффекта желательно предусмотреть зонирование дома, когда более важные зоны будут располагаться ближе к котлу.

Зонирование и необходимый температурный режим:

Зона	Температура °C	Тип комнаты
Комфорта	22-24	Детская, ванная, комната для старших членов семьи
Спальная	21-25	Спальня
Жилая	18-27	Гостиная, столовая, рабочий кабинет
Хозяйственная	15-16	Кухня, мастерская, зимний сад
Прохладная	12	Прихожая, лестничная клетка
Подсобная	>0	Подсобные помещения

Материал для радиаторов

Зонирование не единственный момент, который нужно продумать при проектировании работы отопительной системы. Не меньшее значение имеет и материал, из которого сделаны радиаторы отопления (батареи).

Различные виды радиаторовИсточник k.sina.com.cn

Плюсы и минусы различных видов батарей:

Тип	Плюсы	Минусы
Биметаллические (сталь + алюминий)	Нет ограничений в использовании.	Дорогие
Алюминиевые	Хорошо отдают тепло, малая тепловая инерция, высокая теплопроводность.	Малая теплоемкость, непрочные: могут потечь от гидроударов
Стальные тонкостенные	Хороши для мягкой зимы с непродолжительным отопительным сезоном.	Непрочные: могут потечь от гидроударов, возможна коррозия
Чугунные	Практически вечные, недорогие.	Высокая тепловая инерция и теплопотери, тяжелые

Мощность радиатора

Для того чтобы не замерзнуть в частном доме, следует правильно рассчитать фактическую мощность радиатора. Отметим, что его паспортная мощность указывается из расчета для многоквартирных домов, где температура подачи составляет 90, а обратки – 70 °С.

Мощность радиатора для частного дома должна быть достаточной, чтобы прогреть помещение и в самые холодные дниИсточник www.allpbspb.ru

В частных домах эти температуры обычно близки к 80 и 60 °С соответственно. Опустим здесь математические выкладки, скажем лишь, что для частного дома паспортную мощность секции радиатора стоит умножить на коэффициент 0,865

Количество радиаторов

Самый простой вариант расчета основан на рекомендации СНИП: для обогрева одного кубометра помещения в панельном доме надо 41 Вт тепла, а в кирпичном 34 Вт. Пример: возьмем комнату площадью 18 кв. м, с высотой потолков 2,7 м. Получаем 18 * 2,7 * 41 = 1992,6 Вт. Допустим, реальная мощность радиатора (пересчитанная от паспортной 170 Вт) равна 170 * 0,865 = 147,05 Вт.

Однако понятно, что не все будут строить себе панельный дом. Для зданий из других строительных материалов существует более сложная формула.

P – площадь комнаты;
Q1 – коэффициент, учитывающий остекление;
Q2 – теплоизоляция стен;
Q3 – отношение площади окон к площади пола;
Q4 – минимальная температура на улице зимой;
Q5 – количество наружных стен в комнате;
Q6 – тип помещения по степени обогрева;
Q7 – высота потолков.

Газовая горелкаИсточник pennington.org.uk

Мощность котла

Неверно будет взять котел, просто равный по мощности сумме мощностей всех радиаторов. Эта мощность будет очень мала для нормального отапливания дома. Рассмотрим пример:

Пусть сумма мощностей всех радиаторов равна 10 кВт. Тогда мощность котла будет рассчитываться по формуле: мощность котла = (сумма мощностей всех радиаторов * теплопотери) / (сезонный коэффициент использования мощности * КПД котла) = (10 * 1,4) / (0,5 * 0,85) = 32,94 кВт. Коэффициент теплопотери в Московском регионе – 0,5; в Архангельске – 0,79; в Краснодаре – 0,35.

Затем выбираем котел с близкой к рассчитанной мощности из линейки котлов выбранного производителя.

Типы топлива

Еще одним важным фактором подготовки отопительной системы является вид топлива, используемого для обогрева.

Тип топлива: плюсы и минусы:

Тип	Вид	Плюсы	Минусы	Теплота сгорания МДж/кг (* МДж/м3)
Газовое топливо	Газ из магистрали	Экономично	Должна быть подведена магистраль	35-38
Твердое топливо	Уголь, дрова, паллеты	Зависимость от подачи	Для хранения нужно объемное, сухое помещение	15-25
Жидкое топливо	Дизель, мазут	Зависимость от подачи	Дорогое, для хранения потребуется закопанный в землю резервуар, который пожароопасен	42-42,5
Электричество	–	Эффективно, если использовать электрические радиаторы	Дорого	–

Важность проектирования

На первый взгляд, кажется, что создание водопровода несложная задача и требуется только обеспечить доставку живительной влаги от центральных стояков к каждой из точек водоразбора. Их перечень может быть самым разным. Один из упрощенных вариантов выглядит так: на кухне в и совмещенном санузле устанавливают раковины, а также размещают унитаз и ванну.

Но на сегодняшний день владельцы недвижимости отдают предпочтение более сложной схеме разводки труб водоснабжения в квартире. Это связано с использованием многочисленных бытовых устройств и приборов, для функционирования которых требуется вода. Практически в каждой квартире установлена автоматическая стиральная машинка, а домохозяйки предпочитают оснащать кухню посудомоечной техникой.

В ванных комнатах монтируют современные душевые кабинки, снабженные такими опциями как гидромассаж. Нередко на схеме сантехники в квартире можно увидеть биде.

Кроме этого, в большом по площади жилье количество санузлов может быть больше одного. В итоге проект разводки труб водоснабжения в квартире должен предусматривать установку пары дополнительных унитазов и еще одной душевой кабинки, что улучшает условия проживания для членов семьи, делая их более комфортными.

В результате возрастают требования к качеству функционирования водопроводной системы, поскольку некоторые современные бытовые приборы очень чувствительны к качеству используемой воды. Во многом этот показатель зависит от того, насколько правильно спроектирован монтаж труб водоснабжения в квартире.

Монтаж отопления по однотрубной горизонтальной схеме

Для решения вопроса, как правильно сделать отопление в частном доме, рекомендуется использовать наиболее простые и доступные варианты, одним из которых является однотрубная горизонтальная разводка. Процесс монтажа предполагает изготовление радиаторов отопления и соединение их с помощью отрезков трубы. После присоединения последней батареи вся система разворачивается в обратном направлении. В этом случае рекомендуется направить обратную трубу вдоль противоположной стены.

Однотрубная горизонтальная схема отопления вполне может использоваться в частных двухэтажных домах. Для этого необходимо создать цепочку радиаторов на каждом этаже и подключить их параллельно друг другу. Обратная труба в такой системе одна, она берет начало у последнего радиатора на первом этаже. В этом же месте при монтаже системы отопления своими руками подключают обратную трубу, которая спускается с верхнего этажа.

Монтаж полипропиленовых труб своими руками

Полипропиленовые трубы все чаще используются при прокладке различных систем – от водопровода до водяного отопления. Благодаря отличным характеристикам и оптимальным ценам на этот строительный элемент его популярность постоянно растет.

Достоинства материала

Возможность использования пластиковых труб для проектирования и реализации различных систем: водопровода, канализации, дренажа, водяного отопления. Чаще всего их используют для прокладки в ванной комнате, туалете и на кухне.
Полипропилен является экологически чистым материалом, позволяющим проводить как техническую, так и питьевую воду.
Имея малый вес, они просты в установке, что делает монтаж достаточно легким.
Благодаря материалу изготовления, они не подвержены коррозии, в них не скапливаются отложения с внутренней стороны, что значительно увеличивает их срок службы.
Проектируя систему водоснабжения с помощью труб из полипропилена, можно рассчитывать на 50 лет бесперебойной работы.

Виды труб

При строительстве чаще всего используются 3 варианта труб:

Маркировки PN10, предназначенные для проведения холодной воды;
Маркировки PN20, предназначенные для систем канализации, подведения теплой и горячей воды;
Маркировки PN25, предназначенные для отопительных систем.

Два последних вида – трубы PN20 и PN25 усилены с помощью армирования, что и позволяет им без деформации проводить теплую и горячую воду.

При монтаже используются следующие виды соединительных элементов из того же материала:

Муфты: соединяют трубы разного диаметра; способствуют переходу с резьбы, как внутренней, так и наружной, на другой вид соединения; соединяют элементы из разного материала. Например, переход с чугуна на полипропилен.
Угольники: позволяют реализовывать поворот проектируемой системы в 45 или 90 градусов.
Тройники: помогают организовать разветвление системы и свести три трубы в одну.

Этапы работ

Перед монтажом необходимо убедиться, что ни один приобретенный строительный элемент не имеет загрязнений, наплывов или любых других недочетов. Желательно проводить установку труб при теплой, но не жаркой температуре окружающей среды.

Для монтажа потребуется:

Аппарат для полифузной сварки с различными насадками.
Ножницы (ножовка) для резки.
Нож для предварительной зачистки труб и соединительных элементов или для удаления наплывов.

Монтаж начинается с нарезки полипропиленовых труб нужной длины: с помощью маркера отмечают места будущих распилов и подготавливают детали к дальнейшей обработке.

После подготовки нужно подобрать фитинги для отдельных частей. Отметив маркером глубину вхождения определенного фитинга на трубу, можно приступать к сварке.

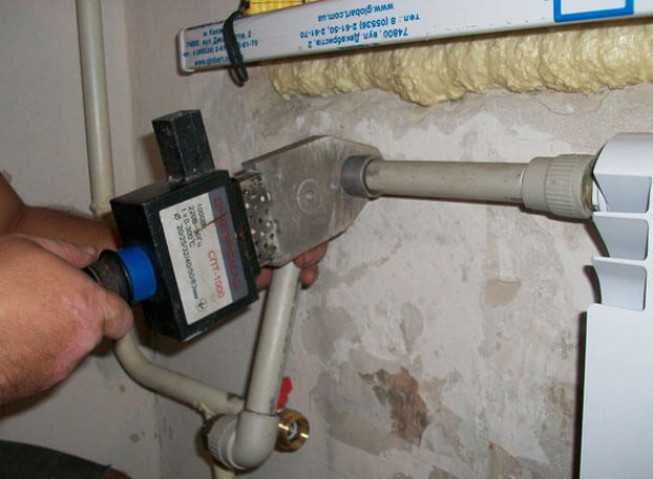

Непосредственно монтаж проводится при помощи сварочного аппарата. Он предназначается для размягчения при высокой температуре определенных частей из полипропилена и последующего соединения их.

Для этого его разогревают до 260 – 270 градусов. При достижении нужной температуры на выбранную заранее насадку сварочного аппарата поочередно надеваются подготовленные детали.

Первой разогревать следует деталь, имеющую большую толщину.

Время разогрева напрямую зависит от диаметра. Чем меньше диаметр (от 16 до 50 мм), тем меньше длится временной отрезок: от 5 до 15 секунд.

Разогрев обе детали, их аккуратно соединяют по сделанным пометкам, стараясь при этом избегать любых перекосов. Делать это нужно тщательно и быстро: ведь время застывания разогретого полипропилена – не более 30 секунд. За это время нужно не только соединить две детали, но и зафиксировать их до полного застывания.

Соединяя одну деталь с другой, не нужно применять силу в чрезмерных количествах: разогретые детали легко деформируются, а значит, возможно нарушение целостности строительных материалов.

По окончании установки, если потребуется, с помощью ножа можно снять образовавшиеся во время соединения потеки.

Результатом правильно осуществленного монтажа полипропиленовых труб станет бесперебойно действующая система, будь то водопровод, канализация, водяное отопление или дренаж

Все, что потребуется для этого — внимание, точность и тщательность

Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

Стальные трубы. Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.

Металлопластиковые трубы. Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.

Пластиковые трубы. Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда

Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.

Устройство и особенности однотрубной системы

Однотрубная система

Особенность однотрубной системы отопления в том, что от котла идет труба, второй конец которой вновь приходит к котлу. Без разрыва магистрали к ней подключаются радиаторы отопления.

Такие системы отопления могут быть:

горизонтальными (проточные);
с верхней разводкой (вертикальные).

Обе системы могут быть как закрытыми, так и открытыми.

радиаторный регулятор;
шаровые краны;
термостатический клапан и пр.

Как уже упоминалось в начале статьи, одним из преимуществ однотрубной системы является возможность спрятать коммуникации в полу. Это немаловажный фактор, ведь сейчас мало кто прячет радиаторы отопления за занавесками, да это и не практично, так как нарушается циркуляция воздуха возле батарей, вследствие чего приходится поднимать температуру на котле, а это приводит к лишним расходам топлива.

Если в собранной системе нет контруклона или перепадов по высоте, то она может работать без насоса.

Преимущества

Монтаж однотрубной системы выполняется меньшим количеством труб (30–40%).
Несложная схема разводки, монтаж которой сможет выполнить неспециалист.
По сравнению с двухтрубной отопительной системой монтаж однотрубной выполняется быстрее.
Система может быть смонтирована как в одноэтажном доме, так и доме с несколькими этажами.
Не возникает проблем по поводу того, как при монтаже труб обойти дверной проем.

Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.

Опрессовка системы

После закрепления водоразеток необходимо опрессовать систему водоснабжения и пролить систему канализации. Опрессовка труб делается с помощью рабочего давления в вашей системе водоснабжения или с помощью воздушного компрессора. Второй способ более безопасный, так как строительство может затянуться до холодов, и Вам придётся сливать систему, опресованную водой. Ко всему молекула воздуха меньше воды. И если у вас система герметична при опресовке воздухом, то вода точно не просочиться.

Давление при опрессовке воздухом должно составлять 4 бар на время 60 мин. При этом падения давления не должно быть. После можно сбросить воздух и приступить к отделке или оставить манометр для того, чтобы контролировать целостность системы, так как некоторые кафельщики умудряются забивать в стены и пол дюбеля для натяжки маяков и часто попадают в трубы.

Теперь монтируем кафель и после переходим к монтажу сан фаянса. На этом монтаж водоснабжения дома заканчивается

Чугунные радиаторы

Отопительные приборы из чугуна отличаются длительным сроком службы и довольно высокой теплоотдачей

Кроме того, очень важной особенностью чугунных батарей является инерционность – чугун очень долго набирает тепло, поэтому на прогрев системы уходит масса времени, но при прекращении подачи теплоносителя накопленное тепло будет поступать в квартиру на протяжении нескольких часов.

Заметным недостатком рассматриваемого типа батарей является большой вес. Этот фактор, во-первых, существенно осложняет транспортировку, а во-вторых, предъявляет особые требования к технологии монтажа. Установить чугунные радиаторы самостоятельно не получится, а крепить их можно только на капитальные стены, способные выдержать высокую нагрузку, поскольку вес чугунной батареи немалый..

Теплый пол

Пожалуй, самый гибкий способ устроить в квартире индивидуальное отопление – это система «теплый пол». Если где-то может не быть газа, то помещения, где нет электричества или воды, считаются попросту нежилыми, а значит, темы нашей и не касаются. А если есть хотя бы электричество, то и теплый пол можно устроить без проблем.

Существуют разные типы теплых полов. Две большие группы – это водяные и электрические. Последние делятся еще на пленочные, стержневые, кабельные и т. д. Кроме того, деление еще идет по способу обогрева – конвекционные и инфракрасные. То есть, тут определенно есть из чего выбирать, чтобы обеспечить автономным теплом любой тип квартиры.

Здесь стоит еще отметить особенность теплых полов, которая делает данное решение по-своему уникальным. Все дело в том, что тепло поднимается от самого пола, не создавая «обратного» эффекта, когда под потолком тепло, а по полу невозможно ходить без теплых носков или тапок. Кроме того, благодаря тому, что источником тепла является вся (или почти вся) поверхность пола, прогревается еще и мебель и все предметы интерьера. Таким образом, нередко система «теплый пол» является лучшим выбором отопления для квартиры.

Как видим, способы обеспечить себе независимость от несовершенства централизованной системы отопления применимы фактически где угодно. Осталось оценить возможности помещения, материальные ресурсы и сделать выбор.

Системы однотрубные

Особенностью однотрубной системы отопления является последовательное движение теплоносителя по всем радиаторам.

При монтаже отопительной системы в частном доме рекомендуется делать выбор в пользу однотрубной системы, так как это наиболее простой вариант. Кроме того такая схема дает множество преимуществ, среди которых можно выделить экономичное использование материалов. При незначительных затратах на трубы доставка тепла осуществляется во все уголки дома. Это объясняется тем, что в однотрубной системе отопления предусмотрена последовательная доставка теплоносителя к каждой батарее. Другими словами, выходя из котла, тепло попадает в одну батарею, затем – в другую и следующие.

Дойдя до последней батареи, то есть в конце отопительной системы, теплоноситель поворачивает обратно и движется к котлу по прямой трубе.

Подобная схема водяного отопления своими руками имеет большое количество преимущественных моментов:

Легкий монтаж. Достаточно составить схему движения тепла по радиаторам с обратным возвращением.
Незначительные затраты на материал. Указанная схема является самым простым и дешевым вариантом.
Удобное расположение. Трубы отопления монтируют на уровне пола или под ним. Однако следует знать, что при более низком расположении труб отопления может увеличиться гидравлическое сопротивление, что приведет к необходимости установки циркуляционного насоса.

Недостатки у однотрубной системы также имеются, среди них внимание привлекают две позиции:

Длина горизонтальных участков не может превышать 30 метров.
При удалении от котла батареи более холодные.

Однако с помощью некоторых хитростей эти моменты можно несколько урегулировать. К примеру, установка циркуляционного насоса в процессе монтажа водяного отопления позволяет увеличить длину горизонтальных участков и прогреть удаленные участки системы. Сохранить тепло в радиаторах помогают перемычки-байпасы.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки — однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

нельзя использовать стальные трубы;
существенные затраты времени и сил на штробление стен;
сложность монтажа с использованием исключительно неразъемных соединений;
отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

использование труб из любых материалов;
возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

уменьшение полезного пространства;
неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Электрическое отопление – недешевое удовольствие

Если в доме присутствует единственный источник энергии, а именно электричество, тогда обогреть жилплощадь можно с помощью специальных конвекторов. Холодный воздух поступает в нижнюю часть устройства, проходит через нагревательный компонент и выходит наружу. Так как теплый воздух более легкий, он поднимается наверх, вытесняя более прохладные слои вниз. И так процесс повторяется по кругу.

Обогревательный конвектор

В этом случае не нужен трудоемкий монтаж системы отопления, и каждый сможет сделать его своими руками, ведь достаточно просто купить обогревательные приборы. К тому же, их стоимость приятно удивит, особенно если сравнивать с дорогими газовыми котлами. Высокая производительность, экологичность, компактные габариты устройств, чистота и безопасность – все это неоспоримые плюсы. Система бесшумна, а автоматическое управление значительно упрощает эксплуатацию. Отдав предпочтение такому варианту, вы также избавите себя от бумажной волокиты. При этом придется подготовиться к большим растратам, ведь электроэнергия на сегодняшний день – не самый дешевый ресурс.

Утепление пола под скрытую разводку

Убрать с глаз долой трубы отопления соблазнительно с точки зрения эстетики. Чтобы скрытая разводка отопления не вызвала впоследствии праведного гнева теплотехников с сопутствующими санкциями, целесообразно соответственно подготовить пол. Если декоративный настил уложен на лаги и дополнительного утепления пола не требуется, то трубы просто прокладываются между лагами, а над их соединениями устраиваются съемные лючки для доступа.

В противном случае трубы нужно проложить в полу. О способах утепления пола рассказано в соответствующей статье, а для данного случая можно рекомендовать следующее:

Прокладываем трубы.
Формируем дополнительную теплую стяжку из пенопластобетона. Соединения труб огораживаем до застывания бетона дощечками по требуемым размерам (см. в конце).
Прямо по теплой стяжке укладываем фанерный настил 12-18 мм с проклеиванием стыков жидкими гвоздями или монтажным клеем. В фанере выпиливаем проемы над стыками труб.
Восстанавливаем чистовой настил. Лючки для доступа к трубам вырезаем размером побольше, чем проемы в фанере – они будут просто выниматься.

Второй способ несколько дороже, но в работе проще и обеспечивает доступ к трубам по всей их длине. Для этого в качестве теплой стяжки используем пенобетонные или газобетонные плиты на цементно-песчаном растворе. Остальное – так же.

Итоги

Организацию отопления частного дома нельзя назвать сверхсложной задачей, недоступной простому обывателю. Главное, по ходу работы не спешить и следить за четким соблюдением всех рекомендаций, как проложить отопление в частном доме. Если времени не хватает, для реализации наиболее сложных процедур можно пригласить профессионалов. Также категорически не рекомендуется экономить на материалах: только таким образом можно добиться долговечности и эффективности системы

Важно устанавливать только качественные радиаторы, обладающие высоким КПД, что позволит уменьшить расход топливных материалов.
