Печь голландка из кирпича для дома и дачи

Виды и особенности

Итак, какие бывают печи, какие их особенности? Начнем, пожалуй, с того, что печка шведка – это традиционное устройство, которое использовалось в скандинавских странах. Причем в некоторых селениях используется до сих пор. Именно большая популярность среди «северных народов» дала печке такое название – шведка.

Конструкция, которую имеет печь шведка, рассчитана на размещении в простенках. Причем, так как в данном устройстве имеются:

оборудованная варочная поверхность;

Печь шведка с варочной поверхностью

одна или две духовки;

Печь шведка с двумя духовками

отопительные каналы с отапливаемой лежанкой.

Печь шведка с лежанкой и особой отделкой

Описание устройства печи шведки с лежанкой.

Печь шведка размещается между кухней и жилыми комнатами. В большинстве случаев размеры комнаты для кухни препятствуют установке печки шведки своими руками, и там остается лишь варочная панель и духовка. Однако от такого положения кухня не проигрывает тепло. Наоборот, за время приготовления печка шведка способна хорошо прогреть помещение.

Примечание: Если планируется печка шведка своими руками, стоит задуматься о камине или специальном лежаке. Во многих регионах, даже на современных дачах, в коттеджах, принято устанавливать шведку с лежанкой. Это удобно, аутентично, к тому же можно сделать дополнительное комфортное спальное место для гостей в виде экзотики.

Шведки могут быть различных видов. Работа своими руками также будет зависеть от выбранного варианта. Рассмотрим более подробно каждый вид, глядя на примеры на фото:

1. Современная печка шведка – это компактный, стильный инструмент интерьера, дающий к тому же тепло. Конструкция представляет собой аккуратную «плиту», в которой вместо газа или электричества используется металлическая варочная панель, а также духовка, а в некоторых моделях и несколько духовок. Это очень удобно, ведь еда, приготовленная в печи, значительно отличается от аналогичной, сделанной с использованием газовой либо электрической духовки. Выглядит ее корпус как сочетание привычной «плиты» и прямоугольной вытяжки по всей высоте комнаты. В их изготовлении используют талькомагнезит либо титан. Это самостоятельные устройства, которые не требуют особо сложных инженерных решений. Особенно если есть уже подготовленные дымовые каналы. Такие печки шведки не нужно делать своими руками. Они продаются в специализированных магазинах и, несмотря на свою дороговизну, достаточно популярны.

Печь шведка современного образца

2. Классическая печка шведка обычно делается своими руками либо по заказу. В ее изготовлении в большинстве случаев используется огнеупорный кирпич и такая же облицовка .

Классическая печь шведка с варочными поверхностями

3. Декоративная печка шведка миниатюрная, почти «сувенирный» вариант стандартной классической печки. Чаще декоративная модель устанавливается как вспомогательное средство для приготовления пищи и запасное устройство отопления. Например, в частном доме, где постоянно работает подстанция, есть свет и даже газ. В таких случаях своя печка будет изюминкой кухне. Ее делают из огнеупорных материалов, облицовывают изразцами, которые отлично подчеркивают домашний уют кухни.

Печь шведка с отделкой

Делать своими руками тот или иной вариант можно с соблюдением основных рекомендаций в производстве. Все-таки нельзя забывать, что конструкция будет контактировать с прямым огнем, а значит, должна быть максимально безопасной для жильцов, не теряя своей функциональности. Потому еще при составлении первых чертежей стоит учитывать, где будет размещаться варочная часть, духовки, камин, лежанка и т. д. Только таким образом можно получить хорошее добротное и полезное устройство.

Рекомендации по изготовлению печи шведки с тремя режимами топки

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
2. Колосниковая решетка;
3. Металлические задвижки;
4. Вьюшка;
5. Заслонка горнила;
6. Водогрейная коробка;
7. Плита;
8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

• Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
• Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
• При применении шамотного кирпича используют растворы из огнеупорной глины;
• В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Изготавливаем фундамент

Перед тем, как начинать строить тяжелое сооружение, нужно залить его фундамент. Но если вы будете делать печку в уже готовом доме, тогда фундамент под нее будете создавать прямо в нем

При этом важно проследить, чтобы основа дома не контактировала с печкой. От того, насколько большой будет печка, зависит глубина ее фундамента: чем объемнее конструкция, тем глубже нужно делать фундамент

Фундамент

Создаем подушку

Перед заливкой фундамента важно провести подготовительные работы. В первую очередь, нужно поставить разметки

После можно перейти к рытью котлована требуемой глубины. Когда вы тщательно утрамбуете его дно, засыпьте туда немного влажноватый песок и опять утрамбуйте. Толщина утрамбованного песчаного шара должна составлять 10-20 сантиметров. Теперь засыпьте все щебнем на высоту 15 сантиметров. Его тоже нужно утрамбовать.

Создаем опалубку

Перед тем, как заливать раствор, нужно построить и смонтировать опалубку. Для создания боковых стенок подойдут любые деревянные рейки. Если возникли зазоры, закройте их полиэтиленом и прикрепите его степлером. Опалубка должна быть выше почвы и доставать к фундаменту. Ее можно сделать прямо по краю котлована.

Заливаем раствор

Когда опалубка установлена, залейте фундамент раствором. Для него вам потребуется крупный гравий, цемент и песок.

Крупный гравий

Минимальная высота заливки – 15 сантиметров. Когда залили первый слой, вертикально поставьте в него арматурные прутья – это будет связывать этот слой с бетонной смесью.

Заливаем облегченный раствор

Арматурные листы залейте более облегченным бетоном, слой которого должен доходить до земли. Когда все сделали, выровняйте эту смесь и подождите, пока она немного затвердеет. После этого накройте ее стальной армирующей сеткой и залейте бетоном на толщину опалубки. Залитую стяжку выровняйте и оставьте высыхать 27-30 дней.

Создаем гидроизолирующую поверхность

Когда стяжка высохла, снимите опалубку. Основу покройте слоем гидроизоляции, сделанного из проклеенных шаров рубероида. Когда все готово, начинайте укладку печных стен.

Выкладываем конструкцию для приготовления пищи

Стенки конструкции, необходимой для приготовления пищи выстраиваются в 13-м ряду. Кирпич ложится в ¾. Другими словами, наружная часть стены сооружается из кирпича, уложенного плашмя, а внутренняя — из кирпичей. поставленных на ребро. Так же монтируется щиток и передняя стенка варочной поверхности с местом для дров или угля. 14-й ряд укладывается согласно порядовке и формируется опалубка на поде, который должен быть застелен бумагой. 15-й ряд — начало свода. Для этого кирпич ставится ребром и пошагово завертывается, благодаря чему утолщается наружный шов. Последующие два ряда нужно построить согласно схеме порядовке.

Виды шведки

Существует несколько популярных видов шведской печи.

• Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
• Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
• Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Заканчивается ли романтика на кирпичном ложе? Или что нужно знать о печи с лежанкой, прежде чем выбирать ее для себя?

О чем же зачастую молчат печники и на что закрывают глаза владельцы печей с лежанкой? И что Вы должны принимать в расчет когда соберетесь класть печь с лежанкой самостоятельно.

Давайте разберем по порядку.

Сложная «русская теплушка» или печь с лежанкой может плохо растапливаться.

Это происходит за счет большого сопротивления газов в «холодном» состоянии. Во всяком случае, в положении задвижки «нагрева» лежанки. Тем более во время влажного и относительно теплого межсезонья.

Русская теплушка изначально уязвимая конструкция.

Возможно раньше, когда не было альтернативы печам, на это не обращали внимания. Даже при том, что, не было таких современных строительных материалов как шамотные плиты ШБ-94, ШБ-96 и ШБ-97.

Все дело в плите и констрцктивных особенностях кладки узлов печи, связанных с ней – перекрытия над плитой, площадки под плиту, стыков и соединений – все они подвержены высоким температурам

В особенности если мы действительно готовим на плите, при этом, не важно — открываем ли мы задвижку летнего хода или нет – ведь хорошую печь для отопления нормально утепленного дома не нужно топить более одного раза в сутки. Иначе печь «перетапливается» и начинает преждевременно разрушаться

Лежанка обязательно «треснет».

По той же самой причине, что и конструкция плиты, конструкция лежанки обязательно будет давать трещины. У лежанки есть вход горячих газов и есть выход. Она в любом случае будет нагреваться не так равномерно как просто колпак, который славится своим равномерным прогревом. Именно по этому возникает следующий пункт.

Об лежанку и стенку печи рядом можно обжечься.

Как правило, стенка возле входа горячих газов в лежанку и само место входа – самое горячее в печи и немудрено об него обжечься, особенно если нежиться на лежанке во время или сразу после протопки. Именно поэтому надо быть осторожным с романтическими отношениями на таком ложе…

На лежанке нежелательно греть голову.

На раскаленном камне прекрасно прогревается все тело. Высокая теплоемкость камня дает непрерываемый поток мощного тепла, что очень хорошо сказывается на здоровье… если не лежать на ней с головой какое–то время. Это может вызвать головную боль и даже головокружение.

Именно для этого и нужен «голбец» — сооружение из дерева (бывало и из кирпича), продолжающее лежанку, но не имевшее такого нагрева. Раньше голбец был нужен, чтобы просто-напросто удлинить лежанку, которая не всегда была достаточной длины. Сейчас так же не надо стремиться сделать лежанку во весь рост, нужно учитывать голбец – «холодное» удлинение лежанки, чтобы как минимум положить туда голову. Он может быть как приставным, так и встроенным. В нем сбоку могут быть системы хранения всякой утвари или небольшой дровник, например.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

• До сих пор в ходу такой термин, как порядовка — это:
• и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
• и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

• массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
• наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

• совмещённость обогревающей основы с плитой для приготовления пищи;
• для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации, в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

История печи

Русская печь с лежанкой

Традиционный домашний быт крестьянина в любой стране мира в прямом смысле строился вокруг печи. Учитывая уровень развития технологий времен средневековья, это сооружение было единственным доступным средством для обогрева здания, приготовления еды, сушки вещей. А учитывая стесненные условия, являлась и местом для сна нескольких человек. За многовековую историю эксплуатации было разработано множество конструкций домашнего очага, но у всех имеется общее принципиальное устройство — большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь шведка с лежанкой и варочной плитой отлично вписывается в современный интерьер деревенского дома.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Небольшая шведка для дачи, оборудованная топчаном

Печь с лежанкой может быть сконструирована своими руками по принципу шведки. Для этого выбираются соответствующие чертежи, порядовка, видео. Такой агрегат также дополняется варочной плитой и духовым шкафом.

Шведские печки из кирпича дополняются многими печниками лежанкой. Они устанавливаются между двумя помещениями (спальня и кухня), способны равномерно отопить помещения суммарной площадью до 30 квадратных метров.

Агрегат собранный своими руками из кирпича работает в летнем и зимнем режиме. Для работы летом необходимо открыть сразу две существующие заслонки. В зимнее время года, открывается только одна, за счёт чего прогреваться начинает вся печь, а прогретые воздушные массы начинают проходить по длинной дымоходной системе.

Облицовка русской печки с лежаком выполнена одним из наиболее дорогостоящих материалов- изразцами

Все традиционные русские печки, устанавливавшиеся десятки лет назад, дополнительно оштукатуривались

Для возведения нам потребуется:

1. Красный кирпич 900 единиц;
2. шамотный кирпич 200 единиц;
3. Поддувало, дверца для топочного отсека, прочитсные створки, колосник, варочная поверхность, стальные уголки (покупаются отдельно или делаются на заказ).

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

1. Для хранения дров нужно оборудовать специальное место.
2. В процессе функционирования собирается мусор от угля или поленьев.
3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Немного истории

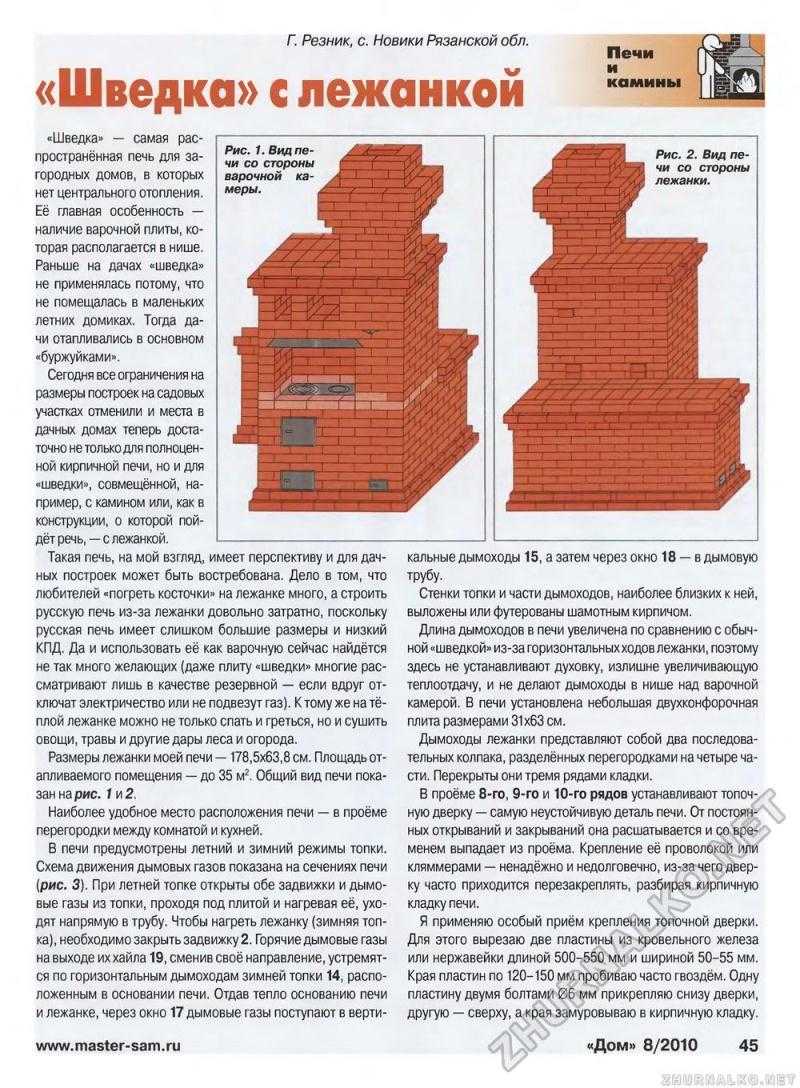

Печь Шведку с лежанкой, придумал Г. Резник, проживающий под Рязанью в селе Новики. Журнал «Дом», в 8 выпуске 2010 года рассказал о его разработке. И впервые опубликовал ее порядовку. В качестве основы своей конструкции автор использовал схему «Голландки».

Эта статья мгновенно привлекла к себе внимание профессиональных строителей печей и домашних мастеров, которые занимались поиском подходящей конструкции. Так как не во всех регионах и деревнях есть возможность провести в дом газ, а электричество дорогое, то новые отопительно-варочные разработки всегда были востребованы

За эти годы конструкция себя хорошо зарекомендовала и стала очень популярна в народе. Вырезка той самой публикации:

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

1. Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
2. Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
3. Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
4. При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Просушка печи

Просушка русской печи длится приблизительно 30 дней. От этого требования отступать нельзя. Если вы решите затопить печь, не дожидаясь отведенного срока на просушку, то, скорее всего, в швах появятся трещины, и никакой замазкой устранить повреждения уже не удастся – придется все переделывать.

Рекомендации по правильной просушке печи:

• После выкладки печи, в период первых 14 дней должны быть открыты все задвижки и люки для прочистки для того чтобы вся конструкция смогла просушиться естественным путем. Как вариант, в топку можно поставить 200 ватную лампу накаливания, и включить ее на постоянку, чтобы воздух в ней смог беспрепятственно циркулировать.
• Далее следуют 14 дней принудительной сушки, при этом нужно будет закрыть дверцу топки и прочистные люки, открытыми должны остаться лишь заслонки. Во время активной сушки в первый и второй день нужно сжигать по 3-4 кг дров. После этого каждый день нужно прибавлять еще по 1-1,5 кг дров.
• На этапе сушки, перед переходом к протопке, следите за металлическими элементами печи – если на них перестанет конденсироваться влага, это будет свидетельствовать о том, что печь практически полностью высохла.
• Спустя еще две недели можно попытаться протопить печь на полную мощность. После целого дня протопки на следующий день все швы должны быть тщательно проверены на наличие повреждений, особенно возле топки. Малейшие трещинки замазываются не сразу, а в конце сезона.
• Если печь на протяжении длительного времени не протапливалась, ее запуск должен продолжаться на протяжении 3-4 дней.
• Иногда остывшая печь в начале отопительного сезона не хочет разгораться, или дымит. В таком случае нужно пооткрывать все нижние люки для прочистки и положить в каждый из них по комку смятой газеты. Спустя несколько минут после поджига газет должна возникнуть тяга, главное — не забыть после этого закрыть прочистные люки.

В завершение

В этой статье мы подробно узнали, как делать русскую печь своими руками. Оказывается, это не сложный процесс, и с ним сможет справиться каждый.

Подготовительные работы и закладка фундамента

Строительство русской печи начинается с закладки фундамента. Наиболее надёжным вариантом для его строительства является железобетон.

Работа выполняется в несколько этапов:

1. Котлован под основание печи выкапывается на глубину, соответствующую уровню промерзания почвы. Ширина ямы должна быть как минимум на 100 мм больше, чем размеры кирпичной кладки первого ряда.
2. Дно котлована устилается подушкой из щебня высотой не менее 10 см, которая тщательно утрамбовывается.
3. По периметру котлована монтируется опалубка, после чего внахлёст на стенки последней дно ямы укладывается гидроизоляционной плёнкой.
4. Следующий шаг – обвязка арматурной сеткой с размером ячейки 150*150 мм.
5. Бетонный раствор, приготовленный в пропорциях 1:3:7 (цемент М400:песок:щебень), заливается в котлован по уровню пола.
6. Высохший фундамент застилается слоем тепло- и гидроизоляции, после чего можно приступать к кирпичной кладке.
