Температурный график системы отопления

Нормативы температурного режима для помещений

В жилом доме температура в угловых комнатах не должна быть ниже 20 градусов, для внутренних помещений норматив составляет 18 градусов, для душевых — 25 градусов. При снижении температур наружного воздуха до -30 градусов норматив поднимается до 20−22 градусов соответственно.

Свои нормативы установлены для помещений, где находятся дети. Основной диапазон — от 18 до 23 градусов. Причём для помещений разного назначения показатель варьируется.

В школе температура не должна опускаться ниже 21 градуса, для спален в интернатах допускается не ниже 16 градусов, в бассейне — 30 градусов, на верандах детских садов, предназначенных для прогулок, — не ниже 12 градусов, для библиотек — 18 градусов, в культурно-массовых учреждениях температура — 16−21 градус.

При разработке нормативов для разных помещений принимается во внимание, сколько времени человек проводит в движении, поэтому для спортивных залов температура будет ниже, чем в классных комнатах. Утверждены строительные нормы и правила РФ СНиП 41−01−2003 «Отопление, вентиляция и кондиционирование», регламентирующие температуру воздуха в зависимости от предназначения, этажности, высоты помещений

Для многоквартирного дома максимальная температура теплоносителя в батарее для однотрубной системы 105 градусов, для двухтрубной 95 градусов

Утверждены строительные нормы и правила РФ СНиП 41−01−2003 «Отопление, вентиляция и кондиционирование», регламентирующие температуру воздуха в зависимости от предназначения, этажности, высоты помещений. Для многоквартирного дома максимальная температура теплоносителя в батарее для однотрубной системы 105 градусов, для двухтрубной 95 градусов.

Рекомендуемый диапазон регулирования 80−90 градусов, так как при температуре 100 градусов, вода закипает.

Узнать цену на установку теплосчетчика на отопление в квартире и как его правильно установить, вы можете здесь

В системе отопления частного дома

Оптимальная температура в индивидуальной системе отопления 80 градусов. Необходимо следить, чтобы уровень теплоносителя не снизился ниже 70 градусов. С газовыми котлами регулировать тепловой режим проще. Совсем по-другому работают котлы на твёрдом топливе. В этом случае вода очень легко может превратиться в пар.

Электрокотлы позволяют легко регулировать температуру в диапазоне от 30−90 градусов.

Законодательная база о выключении и включении отопления в квартире

Нормативная база по режиму отопления в МКД собрана в ГОСТе 30494 от 2011 года (в последней редакции 2020 г.). В документе отражена требуемая температура воды в системе отопления.

Начало проведения профилактических работ инженерных коммуникаций теплоснабжения закреплено в Федеральном законе №190/ФЗ от 27 июля 2010 года с последними изменениями 2020 г. В законе очерчена зона ответственности коммунальных структур, обслуживающих МКД.

Вопросы по текущим ремонтным работам основных и дополнительных систем водяного отопления раскрыты в ПП РФ №354 (с последними изменениями 2020 г.). Помимо этого, есть четкий список форс-мажорных ситуаций, когда допускается приостановка подачи тепла в жилые помещения.

СНиП

Сбор законодательных актов, которые регламентируют нормы строительства – называется СНиП. Согласно СП 60.13330.2012 СНиП 41-01-2003 и СП 60.13330.2016 СНиП 41-01-2003 следует оборудовать жилые помещения вентиляцией, отоплением и кондиционированием .

В соответствии со СП 131.13330.2012 СНиП 23-01-99 при постройке многоквартирных домов и отдельных жилых помещений, нужно брать во внимание строительную климатологию. СНиП 41/01/2003 от 2004 года указывает на обязательное соблюдение уровня температур в отопительных радиаторах

СНиП 41/01/2003 от 2004 года указывает на обязательное соблюдение уровня температур в отопительных радиаторах.

ГОСТ

Для понимания, какая должна быть температура отопления в квартире, нужно ознакомиться с нормативными документами о действующих стандартах.

1. ГОСТ 55656/2013 вступил в силу 01 июля 2015 года. Положение указывает на энергетические характеристики для разных помещений. Приведен также пример расчета требуемой энергии для обогрева зданий.
2. Приказ Росстандарта №1211 от 25 октября 2013 г. утвердил стандарты общенационального масштаба по метрологии и техническому урегулированию.

Согласование температуры воды в котле и системе

Существует два варианта, как можно согласовать высокотемпературные теплоносители в котле и более низкотемпературные в отопительной системе:

1. В первом случае следует пренебречь эффективностью функционирования котла и на выходе из него выдавать теплоноситель такой степени нагрева, которая требуется системе в настоящее время. Так поступают в работе небольших котельных. Но в итоге получается не всегда подавать теплоноситель в соответствии с оптимальным температурным режимом согласно графику (прочитайте: «График отопительного сезона — начало и конец сезона «). В последнее время все чаще в небольших котельных на выходе монтируют регулятор нагрева воды с учетом показаний, который фиксирует датчик температуры теплоносителя.
2. Во втором случае, нагрев воды для транспортировки по сетям на выходе из котельной делают максимальным. Далее в непосредственной близости от потребителей производится автоматическое регулирование температуры теплоносителя до необходимых значений. Такой способ считается более прогрессивным, его применяют на многих крупных теплосетях, а поскольку регуляторы и датчики стали дешевле, его все чаще используют на небольших объектах теплоснабжения.

Согласование температуры теплоносителя и котла

Согласовать температуру теплоносителя и котла помогают регуляторы. Это – устройства, которые создают автоматический контроль и корректирование температуры обратки и подачи.

Температура обратки зависима от количества прошедшей по ней жидкости. Регуляторами прикрывают подачу жидкости и увеличивают разницу обратки и подачи до того уровня, который нужен, а необходимые указатели устанавливают на датчике.

Если нужно увеличить поток, то в сеть может быть добавлен насос повышения, который управляется регулятором. Для снижения нагрева подачи применяют «холодный пуск»: ту часть жидкости, какая прошла по сети, из обратки опять переправляют на вход.

Регулятор перераспределяет потоки подачи и обратки соответственно данным, которые снял датчик, и обеспечивает строгие температурные нормы сети отопления.

Тепловые потери здания

Исходными данными в этом случае станут:

• толщина наружных стен;
• теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
• площадь поверхности наружной стены;
• климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R0)*(tвнутр. воздуха-tнаружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

Способы снижения теплопотерь

Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме

Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

Причины температурных изменений

Для начала важно понять несколько моментов:

1. Когда изменяются погодные условия, это автоматически влечет за собой изменение теплопотерь. При наступлении холодов для поддержания в жилище оптимального микроклимата тратится на порядок больше тепловой энергии, чем в теплый период. При этом уровень расходуемого тепла рассчитывается не точной температурой уличного воздуха: для этого используется т.н. «дельта» разницы между улицей и внутренними помещениями. К примеру, +25 градусов в квартире и -20 за ее стенами повлекут за собой точно такие же затраты тепла, как при +18 и -27 соответственно.
2. Постоянство теплового потока от батарей отопления обеспечивается стабильной температурой теплоносителя. При снижении температуры в помещении будет наблюдаться некоторый подъем температуры радиаторов: этому способствует увеличение дельты между теплоносителем и воздухом в помещении. В любом случае, это не сможет адекватно компенсировать возрастание тепловых потерь посредством через стены. Объясняется это установкой ограничений для нижней границы температуры в жилище действующим СНиПом на уровне +18-22 градусов.

Логичнее всего решить возникшую проблему увеличения потерь повышением температуры теплоносителя

Важно, чтобы ее возрастание происходило параллельно снижению температуры воздуха за окном: чем там холоднее, тем большие потери тепла нуждаются в восполнении. Для облегчения ориентации в этом вопросе на каком-то этапе было решено создать специальные таблицы согласования обоих значений

Исходя из этого, можно сказать, что под температурным графиком системы отопления подразумевается выведение зависимости уровня нагрева воды в подающем и обратном трубопроводе по отношению к температурному режиму на улице.

Преимущества применения регулятора в теплоснабжении

Использование регулятора в отопительной системе имеет следующие положительные моменты:

• он позволяет четко выдерживать температурный график, в основе которого лежит расчет температуры теплоносителя (прочитайте: «Правильный расчет теплоносителя в системе отопления «);
• не допускается повышенный нагрев воды в системе и тем самым обеспечивается экономное расходование топлива и тепловой энергии;
• производство тепла и его транспортировка происходят в котельных при самых эффективных параметрах, а необходимые для обогрева характеристики теплоносителя и ГВС создает регулятор в ближайшем к потребителю тепловом узле или пункте (прочитайте: «Теплоноситель для системы отопления — параметры давления и скорости «);
• для всех абонентов теплосети обеспечиваются одинаковые условия вне зависимости от расстояния до источника теплообеспечения.

Общая информация

Здесь мы приведем основные положения и выдержки из действующих СНиП.

Температура наружного воздуха

Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.

Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.

Целевая температура в помещении

Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.

Параллельно действует несколько факторов:

• Температура воздуха на улице. Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
• Наличие или отсутствие ветра. Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.
• Степень утепления фасада, окон и дверей в помещении. Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.

Фасад снаружи перекрывается плитами из базальтового волокна.

И, наконец, собственно температура радиаторов отопления в квартире.

Итак, каковы действующие нормативы температур в помещениях разного назначения?

• В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С. Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
• В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
• В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
• В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
• Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
• В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
• В спортзалах поддерживается температура 15-18 градусов.

По понятным причинам жара в спортзале ни к чему.

В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.

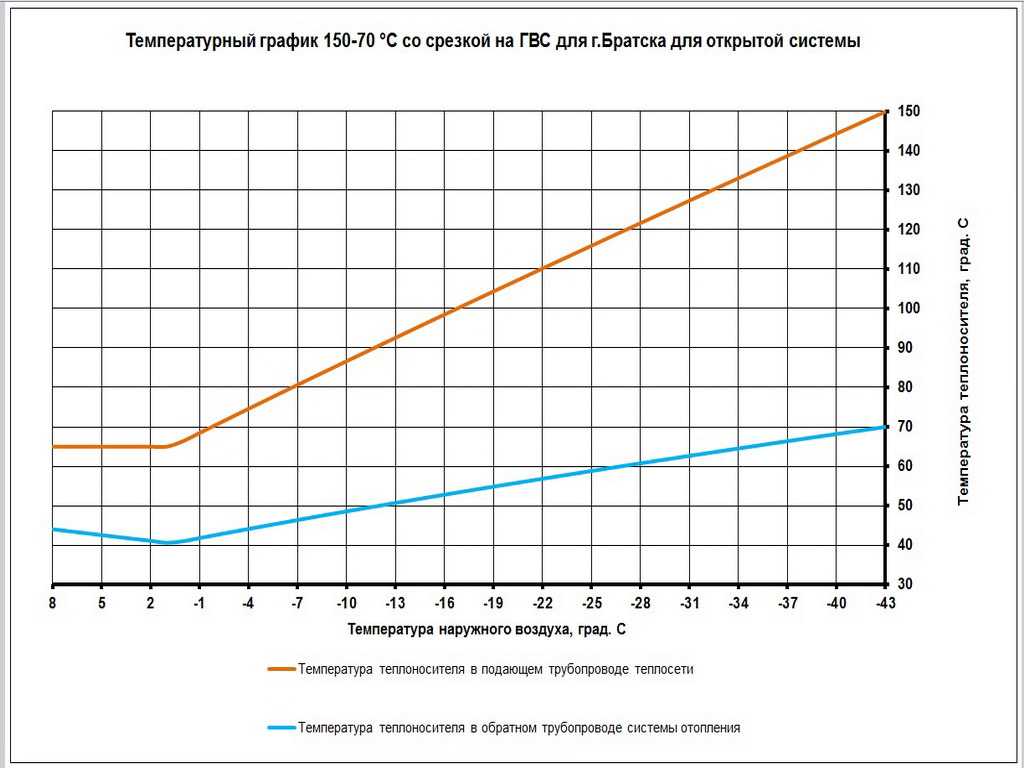

Температурный график

Какой должна быть температура воды в трубах отопления?

Она определяется четырьмя факторами:

1. Температурой воздуха на улице.
2. Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
3. Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.
4. Типом отопительных приборов в доме. Радиаторы и газовые конвектора отопления имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.

Конвектор несколько проигрывает радиатору в тепловой эффективности.

Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?

Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.

• При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
• При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
• При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.

Что это такое

Начнем с пары отвлеченных тезисов.

С изменением погодных условий теплопотери любого здания меняются вслед за ними
. В заморозки для того, чтобы сохранить в квартире постоянную температуру, требуется куда больше тепловой энергии, чем в теплую погоду.

Очевидное решение проблемы роста потерь — повышение температуры теплоносителя.

Очевидно, ее рост должен быть пропорционален снижению уличной температуры: чем холоднее за окном, тем большие потери тепла придется компенсировать. Что, собственно, и подводит нас к идее создания определенной таблицы согласования обоих значений.

Итак, график температурный системы отопления — это описание зависимости температур подающего и обратного трубопроводов от текущей погоды на улице.

Антифриз в качестве теплоносителя

Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.

Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.

Многие производители добавляют в антифриз различные присадки, которые способны увеличить эксплуатационный срок отопительной системы.

Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.

Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.

Свойства различных видов антифризов

Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.

Существуют у антифриза и свои недостатки:

• Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
• У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
• При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
• Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
• Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.

В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:

• Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
• Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
• В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
• Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
• Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
• Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
• Если  котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.

Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.

Расчет внутренней температуры в разных помещениях дома

Чтобы нахождение дома было для человека комфортным, нужно иметь в виду существующие санитарные нормы касательно воздуха в разных комнатах.

Они зависят от времени суток и не могут опускаться ниже таких показателей:

В угловых комнатах днем	Ниже 20-ти градусов
Центральные комнаты днем	Менее 18-ти градусов
Угловые комнаты в ночное время	Меньше, чем 17 градусов тепла
Центральные комнаты в ночной период	Менее 15-ти градусов

Если необходимо рассчитать теплопотери помещений, то следует понимать, что формула очень сложная, и при этом используется только специалистами для определения нужной теплоты подачи.

Но для комфортной жизни необходимо, чтобы в разных помещениях не было резкого перепада тепла и холода, а перемещение по жилым комнатам было максимально удобным.

Так, в помещениях для детей необходимо выдержать 18-23 градуса со знаком “плюс”, в детских учебных учреждениях действует режим, согласно которому нужно соблюдать 21 градус тепла.

Чтобы в ванной не было ощущения сырости, следует установить там 25 градусов тепла, поскольку при высокой влажности и прохладе будет чувствоваться влага, а также возникнет грибок.

Чем больше люди двигаются в помещении, тем меньше должны быть значения термометра, и если речь о спортивном учреждении, то там оптимально будет установить режим в +18 гр.

Теплоснабжение потребителей производится несколькими организациями, за тем, что вода дошла в отопительную систему, следит персонал котельной, а трубы и их состояние контролируется теплосетями населенного пункта.

Элеватор, который находится в подвале и приводит воду в оптимальное состояние путем смешивания, обслуживается ЖЭКом, поэтому для решения разных проблем необходимо направлять обращения в разные учреждения.

Видео: расширительный бак закрытого типа

Невыполнение требований теплоснабжающей организацией

Когда продолжительность ремонтных мероприятий превышает выделенное по нормам время, то поставщик тепла обязан сделать перерасчет оплаты, ее величина уменьшается на 0,15% за каждый лишний час отключенного теплоснабжения. Согласно правилам, такой же перерасчет должен выполняться за все время, когда температура в квартирах была меньше допустимой (18 °С). При этом отнимаемая величина оплаты не может быть больше, чем сумма за весь период, когда в радиаторы не подавалось достаточно тепла для обогрева. В некоторых случаях нормативный документ допускает полное освобождение пострадавших жильцов от оплаты.

Чтобы добиться скидки, предусмотренной законодательными актами, жильцам многоквартирного дома необходимо выполнить ряд формальностей:

1. Сняв замеры температуры воздуха, сообщить о нарушении нормативов в диспетчерскую службу предприятия-поставщика тепловой энергии. Лучше всего составить письменное заявление, подписанное проживающими в квартире.
2. Заявление нужно зарегистрировать в установленном порядке.
3. Согласно правилам, после поступления жалобы в течение 2 часов техниками-смотрителями должна быть произведена проверка. Они обязаны посетить жилище и проверить, сколько градусов в квартире на данный момент.
4. По результатам проверки составляется акт, подписываемый проверяющими и пострадавшей стороной. При необходимости может быть назначена дополнительная экспертиза, чью стоимость оплачивает поставщик тепла. Но если экспертиза сделает выводы, что нормативы не нарушены, ее стоимость включат в оплату тепловой энергии.

Практика показывает, что сотрудники предприятия тепловых сетей могут не прийти с проверкой или же их посещение не приносит результата. В такой ситуации акт оформляется самостоятельно и визируется как минимум 2 пользователями услуг, а затем — председателем, выбранным советом собственников многоквартирного дома. Копия акта официально передается в теплоснабжающую организацию и проходит там регистрацию. Предоставление услуги низкого качества считается начиная с момента, когда акт подписан всеми сторонами.

Дальнейшее невыполнение предприятием своих обязательств ведет к судебному разбирательству, где составленный ранее акт, имеющий юридическую силу, будет играть немаловажную роль. Подобные действия в отношении недобросовестных поставщиков тепла необходимы, чтобы подвигнуть их к реконструкции изношенных сетей и оборудования, платить по искам выйдет дороже.

Особенности регулировки

Параметры тепловых трасс находятся в зоне ответственности руководства ТЭЦ и теплосетей. В то же время за параметры сети внутри здания отвечают работники ЖЭКа. В основном жалобы жильцов на холод касаются отклонений в нижнюю сторону. Намного реже встречаются ситуации, когда замеры внутри тепловиков свидетельствуют о повышенной температуре обратки.

Существует несколько способов нормализации параметров системы, которые можно реализовать самостоятельно:

• Рассверливание сопла. Решить проблему занижения температуры жидкости в обратке можно путем расширения элеваторного сопла. Для этого нужно закрыть все задвижки и вентили на элеваторе. После этого модуль снимают, вытаскивают его сопло и рассверливают на 0,5-1 мм. После сборки элеватора его запускают для стравливания воздуха в обратном порядке. Паронитовые уплотнители на фланцах рекомендуется заменить резиновыми: их изготовляют по размеру фланца из автомобильной камеры.
• Глушение подсоса. В экстремальных случаях (при наступлении сверхнизких морозов) сопло можно вообще демонтировать. В таком случае возникает угроза того, что подсос начнет выполнять функцию перемычки: чтобы это не допустить, его глушат. Для этого используется стальной блин толщиной от 1 мм. Данный способ является экстренным, т.к. это может спровоцировать скачок температуры батарей до +130 градусов.
• Управление перепадом. Временным способом решения проблемы повышения температуры является корректировка перепада элеваторной задвижкой. Для этого необходимо перенаправить ГВС на подающую трубу: обратка при этом оснащается манометром. Входную задвижку обратного трубопровода полностью закрывают. Далее нужно понемногу открывать вентиль, постоянно сверяя свои действия с показаниями манометра.

Просто закрытая задвижка может спровоцировать остановку и разморозку контура. Снижение разницы достигается благодаря росту давления на обратке (0,2 атм./сутки). Температуру в системе необходимо проверять каждый день: она должна соответствовать отопительному температурному графику.

Принцип работы регуляторов отопления

Регулятор температуры теплоносителя, циркулирующего в отопительной системе — это прибор, с помощью которого обеспечивается автоматический контроль и корректировка температурных параметров воды.

Состоит данное устройство, изображенное на фото, из следующих элементов:

• вычислительный и коммутирующий узел;
• рабочий механизм на трубе подачи горячего теплоносителя;
• исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
• повысительный насос на участке подачи;
• не всегда повысительный насос на отрезке «холодного перепуска»;
• датчик на линии подачи теплоносителя;
• клапаны и запорная арматура;
• датчик на обратке;
• датчик температуры наружного воздуха;
• несколько датчиков температуры помещения.

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

На выходе из отопительной системы (обратке) температура теплоносителя зависит от объема воды, прошедшей через нее, поскольку нагрузка является относительно постоянной величиной. Прикрывая подачу жидкости, регулятор тем самым увеличивает разность между линией подачи и обраткой до требуемого значения (на данных трубопроводах устанавливают датчики).

Когда наоборот необходимо увеличить поток теплоносителя, тогда в систему теплоснабжения врезают повысительный насос, которым тоже управляет регулятор. С целью понижения температуры водяного входящего потока применяют холодный перепуск», который означает, что часть носителя тепла, уже проциркулировавшего по системе, вновь направляют на вход.

В результате регулятор, перераспределяя потоки теплоносителя в зависимости от данных, зафиксированных датчиком, обеспечивает соблюдение температурного графика отопительной системы.

Нередко такой регулятор комбинируют с регулятором горячего водоснабжения с помощью одного вычислительного узла. Прибор, регулирующий ГВС, проще в управлении и в части исполнительных механизмов. При помощи датчика на линии горячего водоснабжения выполняется регулировка прохода воды через бойлер и в итоге она стабильно имеет стандартные 50 градусов (прочитайте: «Отопление через водонагреватель «).

Заключение

Благодаря газовому котлу можно удобно настраивать климат в доме. Особенно, если вы применяете новаторскую технику с автоматизацией режимов и множеством полезных опций.

Отопительный котел представляет собой устройство, при помощи сгорания топлива (или электричества) осуществляющего нагрев теплоносителя.

Устройство (конструкция) отопительного котла: теплообменник, теплоизолированный корпус, гидравлический блок, а также элементы безопасности и автоматика для управления и контроля. У газовых и дизельных котлов в конструкции предусмотрена горелка, у твердотопливных — топка для дров или угля. Такие котлы требуют подключения дымохода для отвода продуктов сгорания. Элекрокотлы оснащаются ТЭНами, не имеют горелок и дымохода. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы отопительного котла — теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу).

Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть выполнен из стали, чугуна, меди и т.д. Чугунные теплообменники устойчивы к коррозии и достаточно долговечны, но чувствительны к резкому перепаду температур и имеют большой вес. Стальные могут страдать от ржавчины, поэтому их внутренние поверхности для увеличения срока защищают различными антикоррозийными покрытиями. Такие теплообменники являются наиболее распространёнными при производстве котлов

Медным теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники популярны, часто используются в настенных котлах, но обычно дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых или жидкотопливных является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная. (Подробное описание горелок представлено в статьях про газовые и жидкотопливные котлы). Для управления котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для удаленного управления котлом – GSM-модуль (регулирование работы устройства через SMS-сообщения)

Для управления котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для удаленного управления котлом – GSM-модуль (регулирование работы устройства через SMS-сообщения).

Основными техническими характеристиками котлов отопления являются: мощность котла, тип энергоносителя, количество контуров обогрева, тип камеры сгорания, тип горелки, тип монтажа, наличие насоса, расширительного бака, автоматика котла и др.

Чтобы определить необходимую мощность котла отопления для дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Соответственно, если требуется обогрев подвального помещения, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Отметим особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. При выборе мощности котла обязательно отметьте все особенности теплоизоляции дома и помещений. Более подробно с таблицей расчета мощности котла отопления можно

Так какой котел лучше выбрать? Рассмотрим типы котлов:

«Средний класс»
— средняя по уровню цена, не так престижно, но вполне надежно, представлены стандартные типовые решения. Это итальянские котлы Ariston , Hermann и Baxi , шведские Electrolux , немецкие Unitherm и котлы из Словакии Protherm .

«Эконом-класс»
— бюджетные варианты, простые модели, срок службы меньше, чем у котлов более высокой категории. У некоторых производителей есть бюджетные модели котлов, например,
