Главные отличия закрытой системы отопления от открытой

Отличия котлов с закрытой камерой сгорания и наддувной горелкой

Это более современные и технологичные, в большинстве случаев настенные котлы, стоимость которых на 10-30% выше абсолютно идентичных атмосферных аналогов. Закрытая камера сгорания предполагает изолированную зону горения, воздух в которую нагнетается вентилятором турбонаддува (турбиной). Скорость вращения вентилятора определяется автоматикой, в зависимости от количества сжигаемого топлива. Такой принцип работы позволяет достичь наиболее полного сжигания газа и меньших теплопотерь через конструкцию котла, что отражается на экономичности и КПД.

Основное отличие закрытой камеры от открытой в том, что воздух для сжигания газа забирается из улицы, на улицу отводятся и продукты сгорания. Осуществляется это через коаксиальный (боковой, двухтрубный) дымоход, в котором внутренняя труба служит для отвода дыма, а пространство между внутренней и внешней трубой – для забора воздуха. Поэтому такие котлы могут устанавливаться в любом соответствующем требованиям помещении, например, на кухне.

Схематическое изображение коаксиального дымохода.

Однако ощутимым недостатком такой конструкции является ее энергозависимость, т.е. работа от электросети. В среднем газовые котлы потребляют от 40 до 80 кВт электроэнергии в месяц отопительного сезона, при чем при любых, даже краткосрочных, сбоях в электроснабжении, горение прекращается. Решить проблему перебоев можно с помощью генератора.

Итоговые преимущества и недостатки

Если анализировать абсолютно все особенности котлов с закрытой камерой сгорания, выбор не так однозначен. В сравнении с более простыми атмосферниками они имеют как достаточно много преимуществ, так и немало недостатков.

Преимущества Недостатки
Более высокие в сравнение с атмосферными моделями характеристики: теплопроизводительность, КПД, меньший расход Более высокая стоимость, разница с атмосферными аналогами обычно в пределах 10-30%
Стабильная постоянная тяга, отсутствие обратной тяги (задувания ветром) Необходимость в более тщательном обслуживании
Более компактный коаксиальный дымоход, его монтаж гораздо проще, чем в случае с традиционным вертикальным Теоретически, виду наличия большего количества модулей, такие котлы менее надежны. На практике разница в количестве сервисных обращений практически не видна, поскольку срок службы турбины и соответствующей автоматики гораздо выше наименее ресурсного элемента – теплообменника
Возможность установки в любом соответствующем требованиям помещении, нет необходимости в выделении помещения под котельную Существует вероятность обледенения дымохода при температуре -15°C и ниже в виду замерзания на оголовье дымохода конденсата. Может привести к срабатыванию защитных механизмов и затуханию
Отсутствие серьезных требований к вентиляции Не столь ощутимая экономичность покрывается расходами на электроэнергию
Более высокая экологичность выбросов Вращение турбины создает дополнительный шум, хотя, согласно отзывам владельцев, он редко доставляет ощутимый дискомфорт

Закрытая система отопления

Благодаря своей простоте устройства, открытые системы отопления довольно распространены и пользуются большой популярностью. Но они имеют один большой недостаток. Поскольку система сообщается с атмосферой, в теплоноситель попадает кислород, из-за чего внутренняя поверхность металлических элементов покрывается коррозией, ухудшая проходимость. Закрытое отопление частного дома лишено этого минуса и имеет ряд других преимуществ.

Требования к качеству оборудования в закрытых системах выше, а значит оно дороже, и монтаж должен быть выполнен более квалифицированными специалистами, что также будет дороже. Но так как закачать закрытую систему отопления можно меньшим количеством теплоносителя, чем открытую, это значит, что можно приобрести трубы меньшего диаметра и немного сэкономить. Благодаря герметичности системы, вода оттуда не испаряется, нагревается быстро и равномерно распределяется по радиаторам.

При этом закрытое отопление с насосом довольно компактно и умещается в одном помещении (например, подвале частного дома), поскольку нет необходимости максимально разносить по высоте котел и расширительный бак. Нет и ограничений по площади и высоте здания, в котором осуществляется монтаж закрытой системы отопления.

Какое должно быть давление в закрытой системе отопления?

Главной особенностью закрытой системы является то, что она герметично закрыта и не пропускает воздух. Поскольку после нагрева теплоносителя его объем увеличивается, а вслед за этим и давление в системе начинает расти, необходимо снизить его, чтобы избежать повреждений. Здесь на помощь приходит расширительный бак для отопления закрытого типа.

Бак состоит из двух половин, разделенных резиновой мембраной. В верхней половине находится воздух, либо инертный газ (например, азот), а в нижней – вода. При повышении давления мембрана прижимает газ, высвобождая место. А при остывании воды, она возвращается в прежнее состояние. При критических показателях срабатывает предохранительный клапан.

В среднем давление не превышает 1,5-2,5 атм (или 0,15-0,25 мПа).

Давление в закрытой системе отопления частного дома создается не только теплоносителем на контур, но и за счет монтажа циркуляционного насоса. Он обеспечивает более высокую скорость движения воды в системе, а также равномерный прогрев всех помещений.

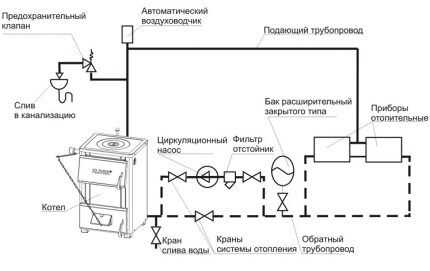

Стандартная схема отопления закрытого типа включает в себя:

  • Отопительный котел (газовый, электрический, твердотопливный и т. д.);
  • Трубы, по которым циркулирует теплоноситель;
  • Фитинги, соединяющие трубы;
  • Запорную арматура для перекрытия движения воды (краны, вентили);
  • Радиаторы (сплошные и секционные);
  • Распределительный коллектор, если отопительных контуров несколько;
  • Расширительный бак с мембраной, для снижения давления;
  • Циркуляционный насос, для поддержания давления в системе.

Как заполнить систему отопления закрытого типа?

Наиболее трудоемкий вариант, это закачка теплоносителя вручную. Для этого достаточно снять заглушку, поставить воронку и заливать воду с помощью ведра или другой емкости с жидкостью. Второй способ более простой и потребует подключения отопительного контура к водопроводу.

После заполнения системы необходимо тщательно проверить ее на наличие утечек. Затем проверку повторяют после включения насоса и котла. Помимо этого, советуют проводить опрессовку системы, т. е. нагнетание давления примерно в 1,5 выше, чем способен насос. На этот случай предусмотрены различные ручные и электрические насосы. После выполнения «стресс-теста» системы ее повторно осматривают в поисках утечек в местах стыков и соединений элементов. Такая проверка особенно важна при установке теплых полов, ведь устранять утечки после заливки бетоном очень тяжело и дорого.

Специалисты компании KIT-Comfort занимаются проектированием отопления в частных домах и квартирах. Нам можно доверить как монтаж отдельных элементов (радиаторов, котлов), так и установку закрытых систем отопления. Мы также можем переделать уже существующую открытую систему в закрытую, врезав насос и расширительный бак.

Бесплатный Расчет Сметы и Консультация

Расчет емкости бачка

Данный элемент отопительной сети не должен быть слишком громоздким, или недопустимо маленьким. Существуют специальные формулы для расчета его емкости.

Однако подобные методики настолько сложны, что осилить их может только специалист — теплотехник. Можно поступить проще и выполнить необходимый расчет более доступным способом, так как подобрать расширительный бак для закрытой системы отопления надо, исходя из нескольких факторов.

Объем теплоносителя в отопительной сети при нагревании увеличивается на 5-10 процентов — это общеизвестный факт. Определить первоначальное количество воды в контуре можно двумя способами:

  • практическим — замерить количество воды при пробной закачке в контур;
  • расчетный — подсчитать, какое количество теплоносителя помещается в теплообменнике котла, в радиаторах и трубах. Такие данные по котлу и батареям есть в паспортах на оборудование. Внутренний объем труб определяется перемножением площади сечения каждой трубы на ее длину.

Полученный объем теплоносителя умножается на 10 процентов (для гарантии). Полученный результат и есть величина емкости расширительного бачка, который подходит для конкретной отопительной системы.

Кроме определения объема расширительного бачка, важно правильно назначить место его расположения. Бытует мнение, что в закрытой системе его можно устанавливать в любом месте отопительного контура

Это не совсем так. Есть некоторые нюансы, и о них надо помнить. Расширительный бак нельзя монтировать:

  • следом за насосом, создающим давление в системе;
  • сразу после котла по ходу движения горячей воды.

Наиболее удобным является место расположения резервуара на обратной трубе, перед котлом. Неплохо рядом вмонтировать манометр для контроля давления, в этой точке оно всегда стабильно.

Особенности разводки труб

Схема расположения элементов в однотрубной и двухтрубной системе

В зависимости от точки расположения основной трубы, технологии подключения батарей, стояков подачи подбирается технология разводки.

Однотрубный способ

При однотрубной разводке используется горизонтальная и вертикальная схема. Укладка труб по горизонтали исключает регулировку количества воды, поэтому дополнительно применяются байпасы. Вертикальное расположение магистрали характерно для многоэтажек.

Двухтрубный способ

Двухтрубный прием разводки предусматривает подвод двух магистралей на один радиатор – для подачи теплой воды и отвода холодной. В квартире или доме можно реализовывать следующие схемы:

  • самотечную – циркуляция теплой воды осуществляется естественным образом;
  • классическую – система тупикового типа;
  • кольцевую – теплоноситель движется попутно;
  • лучевую – тепло поступает от распредколлектора на радиаторы в индивидуальном порядке.

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.

В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.

Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

  1. Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
  2. Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
  3. Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
  4. Запустить насос.

Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.

На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

Критическими точками в контуре отопления являются перегибы труб и верхние точки системы, поэтому приспособления для отхода воздуха монтируют в этих местах. В закрытом контуре применяют краны Маевского или автоматические поплавковые клапаны, позволяющие осуществлять воздухоотвод без участия человека.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.

В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.

Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Принцип работы системы закрытого типа

Температурные расширения в закрытой системе компенсируются путем применение мембранного расширительного бака, наполняемого водой во время нагрева. При охлаждении, вода из бака снова уходит в систему, поддерживая тем самым постоянное давление в контуре.

Давление, создаваемое в закрытом отопительном контуре еще при монтаже, передается всей системе. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система энергозависима. Без циркуляционного насоса не будет движения нагретой воды по трубам к приборам и обратно к генератору тепла.

Основные элементы закрытого контура:

  • котел;
  • клапан воздуховыпускной;
  • клапан термостатический;
  • радиаторы;
  • трубы;
  • расширительный бак, не контактирующий с атмосферой;
  • клапан балансировочный;
  • шаровой вентиль;
  • насос, фильтр;
  • предохранительный клапан;
  • манометр;
  • фитинги, крепеж.

Если электроснабжение дома осуществляется бесперебойно, то закрытая система работает эффективно. Часто конструкцию дополняют «теплые полы», повышающие ее экономичность и теплоотдачу.

Такое расположение позволяет не придерживаться определенного диаметра трубопровода, снизить затраты на приобретение материалов и не располагать трубопровод под уклоном, что упрощает монтаж. К насосу должна поступать жидкость с низкой температурой, иначе его эксплуатация невозможна.

Отопительный контур закрытого вида включает часть деталей, которые используют и в других типах систем

У этого варианта есть и один негативный нюанс — тогда как при постоянном уклоне отопление работает и при отсутствии электропитания, то при строго горизонтальном положении трубопровода закрытая система не работает. Компенсирует этот недостаток высокий КПД и ряд положительных моментов по сравнению с другими видами систем отопления.

Монтаж осуществляется относительно просто и возможен в помещении любой площади. Утеплять трубопровод не нужно, прогрев происходит очень быстро, если в контуре присутствует термостат, то температурный режим можно задавать. Если система устроена правильно, то потерь теплоносителя, следовательно и причин для его пополнения не бывает.

Несомненным плюсом системы отопления закрытого типа является то, что разность температур на подаче и обратке позволяет повысить эксплуатационный срок котла. Трубопровод в закрытом контуре менее подвержен коррозии. Есть возможность закачать в контур антифриз вместо воды, когда отопление приходится отключать зимой на длительное время.

Наиболее часто применяемые системы закрытого вида — водяные, хотя функцию теплоносителя могут выполнять и незамерзающие жидкости, пар, газы, обладающие необходимыми характеристиками

Особенности принудительной циркуляции


Создание в системе отопления повышенного давления вызывает необходимость превратить ее из открытой в закрытую — в противном случае весь теплоноситель попросту выплеснется.

Но и просто закупорить ее, сделав объем фиксированным, нельзя: расширяющаяся при нагреве среда разорвет трубы или приборы.

Выход состоит в применении особого герметичного расширительного бачка для системы отопления закрытого типа, разделенного на две части эластичной мембраной.

Одной частью бачок подключается к отопительному контуру, во вторую — закачивается воздух. Растягиваясь, мембрана компенсирует изменение объема теплоносителя, при этом давление воздуха во второй части бачка не дает ее разорвать.

Такие же мембранные баки выпускаются и для питьевых водопроводов, только стоят они дороже — из-за применения пищевых материалов. Чтобы покупатели не путались, у производителей принято отопительные баки окрашивать в красный, а водопроводные — в синий цвет.

Для чего же, собственно, нужно ускорять теплоноситель? Вот какие выгоды дает такое усовершенствование:

  1. Рабочая среда после обхода контура не успевает сильно остыть, поэтому котел работает в щадящем режиме.
  2. Отпадает необходимость сильно греть теплоноситель, следовательно, систему можно эксплуатировать в низкотемпературном режиме (актуально для межсезонья).
  3. Можно уменьшить диаметр труб — возросшее гидравлическое сопротивление насос преодолеет с легкостью.
  4. Уменьшая диаметр труб, мы уменьшаем требуемый объем теплоносителя, а соответственно и расширительного бака (обычно 10% от объема теплоносителя).
  5. Сокращая объем теплоносителя и ускоряя его движение по трубам, мы уменьшаем тепловую инерционность системы, вследствие чего она становится более экономичной.
  6. Отопительный контур может теперь иметь любую длину — нужно только установить насос с достаточной мощностью.

Переход к закрытой системе также дает несколько улучшений:

Теплоноситель не испаряется (особенно важно, если используется подготовленная вода, подвергнутая обессоливанию).
Нет испарения — нет и теплопотерь.
Теплоноситель не насыщается воздухом, следовательно, и воздушные пробки появляться не будут.

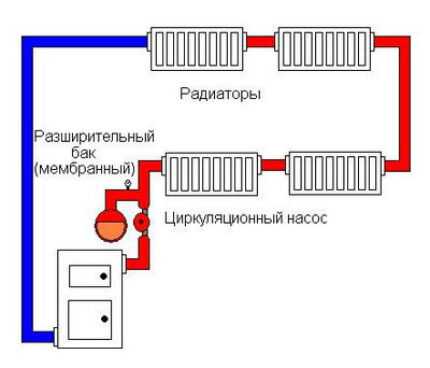

Система отопления с расширительным баком и циркуляционным насосом

Как видно, достоинств у принудительной циркуляции предостаточно. Единственный недостаток — энергозависимость (насос нуждается в электроснабжении).

В регионах, где электросеть работает с частыми перебоями, рекомендуется устраивать систему отопления в расчете на естественную циркуляцию:

  • применять трубы большого диаметра;
  • укладывать их с как можно большим уклоном;
  • разбивать систему на контуры, длина которых не превышает 30 м;
  • устанавливать сразу за котлом разгонный коллектор (вертикальный участок трубопровода).

В таком случае система при отключении электричества сохранит частичную работоспособность.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

  1. чрезвычайная простота при монтаже и обслуживании;
  2. бесшумность работы;
  3. энергонезависимость;
  4. надежность работы с котлами любых типов;
  5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

  • испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
  • большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
  • для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

  1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
  2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
  3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
  4. небольшая инерционность системы и высокая теплоотдача;
  5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

  • позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
  • повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
  • меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

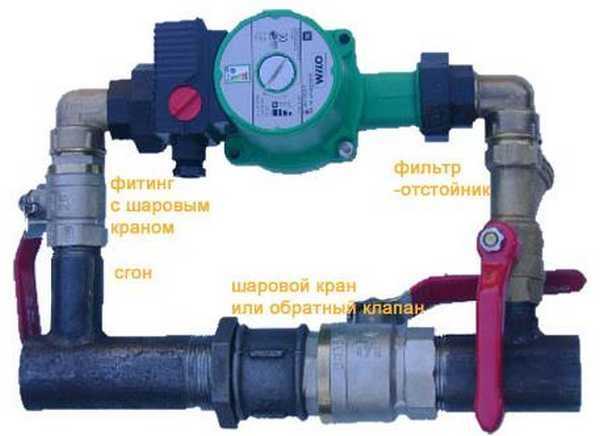

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико. Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко

Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Чем открытая система отопления отличается от закрытой?

Эта статья является первой частью нового цикла статей под условным названием «Отопление от А до Я «. В ней мы разберем отличие закрытой системы отопления от открытой. Рассмотрим также, преимущества и недостатки обеих систем

Открытая система отопления есть система, в которой присутствует расширительный бачок, расположенный в самой верхней части отопления и этот бачок так или иначе имеет свободный доступ к атмосфере. Он, таким образом, открыт. Когда вода в системе отопления расширяется, ее излишки выходят в расширительный бачок и, если он переполняется, то они сливаются в систему канализации по специальному патрубку.

Открытая система отопления

Для разрешения вопросов, касающихся авторских прав, прошу написать мне письмо

Закрытая система отопления есть система, в которой мы имеем закрытый расширительный бачок. Он никак не соединен с атмосферой. Но в нем есть мембрана. Эта мембрана создает на воду давление, которое действует против давления излишков воды в системе. Если бачок переполнился, то давление продолжает расти, достигает некоторого предела, на котором срабатывает предохранительный клапан, который выпускает лишнюю воду. Можно сделать вывод, что закрытая система отопления может работать только под давлением большим, чем естественное. Иначе образуются вакуумные полости и циркуляция прекратится.

Закрытая система отопления

Для разрешения вопросов, касающихся авторских прав, прошу написать мне письмо

Важно понимать, что обе системы могут иметь в своем составе циркуляционный насос. Этот насос не является признаком только закрытых или только открытых систем отопления

Наличие циркуляционного насоса вообще никак не связано с открытостью или закрытостью системы. Оно связано совершенно с другими характеристиками системы и относится только к циркуляции теплоносителя в системе, точнее к скорости этой циркуляции. Другими словами, и открытая и закрытая системы отопления могут быть как самотечными, так и с принудительной циркуляцией.

Нужно понимать, что обе системы отопления работают под давлением. Наличие давления теплоносителя не является признаком только закрытой системы отопления. Вопрос давления довольно важен и мы к нему вернемся, ибо величина давления теплоносителя может различаться в открытой и закрытой системах. Другими словами можно сказать, что давление теплоносителя в закрытой системе отопления больше, чем в открытой. Но в обеих системах давление есть. Причем оно не сильно различается. Не более чем на одну атмосферу. Да и то в крайнем случае.

Исходя из определения систем, можно заключить, что классическая система охлаждения автомобилей является открытой, ибо в ней есть открытый расширительный бачок. Циркуляционный насос в этой системе тоже присутствует.
