Завоздушивание системы отопления в частном доме, ленинградка: причины, устранение

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры. Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

Как самостоятельно стравить воздух

Прокачать водяной пол — это несложно, данную процедуру под силу произвести самостоятельно.

Однако стоит заметить, что в зависимости от конструкции сооружения, процесс отвода воздушного потока из труб различается.

#стравить воздух из теплого пола, #воздух в насосе, #запуск теплого пола, # водяной теплый пол

Watch this video on YouTube

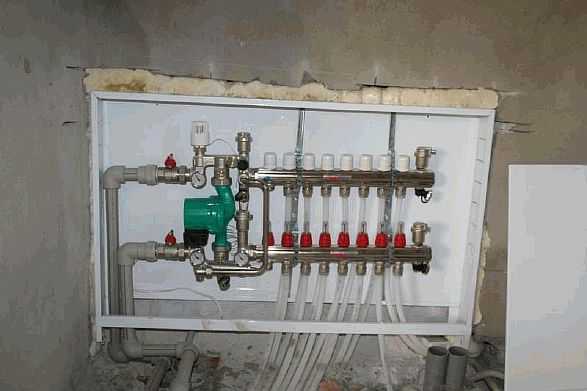

Как стравить воздух с контура, функционирующего от циркуляционного насоса

Чтобы прогнать воздух из полового контура, оснащённого насосом, требуется выполнить действия в следующей последовательности:

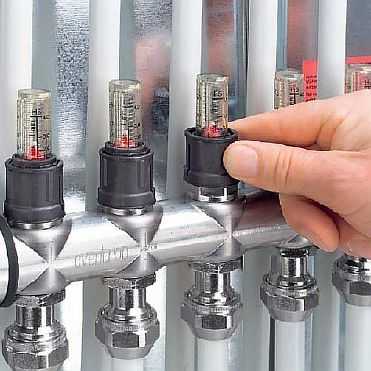

Нужно закрыть на коллекторе расходомеры ведущие ко всем петлям.

Развоздушить циркуляционный насос.

Открыть шаровой или кран Маевского на гребёнке, и одну петлю пола.

Процесс открытия крана Маевского — одной рукой держать белую часть вентиля, чтоб не болталась. Второй следует откручивать вентиль расположенный посредине.

Затем нужно включить циркуляционный насос на небольших оборотах. Давление должно превышать обычное на 20%.

Выключать насос и закрывать вентиль следует после того, как появится вода из воздухоотводчика.

Данную процедуру надо повторять неоднократно, с интервалом в несколько минут, пока не спустится весь воздух.
Такое действие нужно проводить с каждой петлёй. Процесс повторять на протяжении 2 — 3 дней, до полного стравливания воздуха.
Затем насос нужно включить на максимум, и произвести продувку всего трубопровода.

Только после полного стравливания воздушных масс, следует запускать нагревательный пол. В процессе работы, контур может снова завоздушиться, поэтому рекомендовано периодически продавливать воздух.

Стравить из самотечной системы

При наличии самотечной конструкции, в которой нет спусковых клапанов, возникает вопрос — как выгнать воздух из системы тёплого пола? Придётся ждать пока воздушные массы сами не выйдут через расширительный бак.

При этом устройство не должно работать и вода в нём должна быть охлаждённой. Процесс может занять несколько дней.

Одним словом, чтобы стравить пузырьки воздуха из такой магистрали, требуется выключить котёл и мотор, и дать гидрополу остыть.

Как стравить воздух с помощью автоматических отводчиков

В настоящее время есть специальные отводчики или сепараторы, которые автоматически выгоняют воздушные массы из контура.

С их помощью легко стравить пробки, при этом они не нуждаются в проведении специальных работ по обслуживанию и уходу.

Устанавливать автоматические отводчики следует на самом высоком месте отопительного трубопровода, потому что именно там скапливается воздух.

Их нет необходимости включать в группу безопасности, так как там не бывает сосредоточения воздушных масс.

Выгоняем воздуха при помощи сильного напора воды

Большим напором воды стравить воздух теоретически можно, но сделать это достаточно сложно. Потребуется мощный насос, с давлением больше 2 атмосфер, чтобы продувать трубы.

Но устранять пробки таким методом можно только из открытой системы, с небольшим количеством ветвей. Кроме того, данный способ приводит к переливанию расширительного бочка. Поэтому, пользоваться им советуют лишь при наличии опыта проведения аналогичных работ.

Продавливание пробок сливом воды

Этот способ рекомендовано применять, если будет воздушить самотечная конструкция. Производится слив большого количества воды снизу, и одновременно осуществляется заливка сверху.

Таким способом можно стравить пробки. Они сдвигаются, разбиваются и выдавливаются из трубопровода.

Кран Маевского

Конструкция крана Маевского

Он предназначен для устранения воздушной пробки в батарее отопления. Несмотря на небольшой размер, кран Маевского способствует эффективному удалению скопившегося пара не только в радиаторах, но и в трубах.

Конструктивно он представляет собой игольчатый клапан, заключенный в металлическом корпусе. Как удалить воздушную пробку из системы отопления с его помощью? Сначала нужно определиться с моделью устройства.

Ручные краны

После установки в верхний патрубок радиатора выпуск воздуха осуществляется после поворота накидной гайки на кране. Удаление воздушной пробки из системы отопления с помощью ручного крана Маевского выполняется по следующей схеме:

Заполнение системы теплоносителем. Краны на радиаторах при этом находятся в закрытом состоянии;
По достижении максимального уровня подача воды прекращается;
Установив в устройствах требуемый зазор игольчатого ограничителя, открываются краны;
Одновременно с этим возобновляется подача теплоносителя.

Вода добавляется в систему до тех пор, пока из всех кранов Маевского не начинает идти жидкость. Обязательно проверяется отсутствие воздушной струи. Такой метод эффективен для удаления воздушной пробки в радиаторах отопления при первом запуске системы, перед сезоном или при появлении завоздушенности во время эксплуатации.

Ручные модели эффективно устранят воздушную пробку в радиаторе как для автономного, так и для центрального отопления. Главное, – правильно подобрать монтажную резьбу. В большинстве случаев она равна 1/2”, но есть модели и с нестандартным размером 3/4”.

Автоматические краны

Автоматический кран Маевского

В отличие от вышеописанной модели в их конструкции на торец игольчатого клапана устанавливается седло с определенной площадью поверхности. В сочетании с обратной пружиной, степень прижатия которой определяет критическое значение давления, при котором кран открывается. Подробное устройство предназначено для автоматического пробития пробки в отоплении при превышении критического значения температуры и как следствие — давления.

Однако, перед монтажом следует ознакомиться со спецификой работы этой модели:

Для предотвращения попадания воды на пол в конструкции должен быть предусмотрен патрубок для слива избыточного количества воды в канализацию;
При долгом застое седло клапана может покрыться известковым налетом, который затруднит его открытие. Поэтому рекомендуют 1 раз в 2-3 месяца открывать кран вручную. Этапы процедуры нужно сделать перед первым запуском отопления;
Устанавливаемое максимальное давление открытия не должно превышать критическое всей системы. Для того чтобы убрать воздушную пробку из отопления в автоматическом режиме значение давления на кране должно быть меньше максимального на 5-10%.

Что лучше установить: автоматический или ручной кран Маевского? Если работа системы не предусматривает резких скачков давления — на радиаторы можно поставить ручные модели. Для автономного отопления отдают предпочтение автоматическим.

Лучше всего выбирать модели, изготовленные из латуни. Во время выгона воздушной пробки из отопления они могут выдержать не только критическое значение давления, но и температуры. Стальной корпус подвержен разрушению и ржавлению.

Особенности многоэтажных домов

В большинстве многоэтажек разводка системы отопления вертикальная. Если у вас в каждой (или почти в каждой) комнате проходит вертикальная труба (или две), к которой подключены один-два радиатора, у вас именно такой вариант.

Дальше. Подача может идти снизу, а может — сверху. В первом варианте теплее будут батареи нижних этажей, во втором — верхних. Это об устройстве системы, чтобы представлять как действовать в случае завоздушивания.

Примеры разводки отопления в многоэтажных домах

Если после включения отопления, у вас не греется радиатор, начните с того, что спустите воздух у себя. Если стоит кран Маевского, придется это делать вручную. Будьте готовы к тому, что из радиатора пойдет довольно сильная струя воды. Чем выше ваш дом, тем выше давление в системе и сильнее напор. Принесите какую-то емкость (ведро или таз), тряпку и можно приступать к работе.

Это кран Маевского. Его чаще всего ставят на радиаторы

Специальным ключом или обычной плоской отверткой поверните шток краника против часовой стрелки. Должно послышаться шипение, может начать выходить теплоноситель «рваной» струей. Это выходит воздух, который накопился в радиаторе. Когда пойдет ровная струйка без рывков — воздух удалили. Закручивайте кран и следите за нагревом радиатора. Если помогло — вам повезло. Нет — надо спускать воздух у соседей снизу/сверху, удалять его из всего стояка.

Автоматические отводчики

Борьба с воздушными пробками в системах отопления закрытого типа (таких, как теплый пол) происходит без участия человека. При высокой производительности эти приспособления отличаются особенной чувствительностью к примесям в теплоносителе: это предполагает обязательное применение фильтров. С их помощью оснащаются как подающие, так и обратные трубы.

Для достижения большей эффективности процедуры, как развоздушить батарею, автоматические отводчики делают многоступенчатыми. Это позволяет контролировать на предмет наличия газовых скоплений каждую группу приборов отдельно. При соблюдении необходимого угла укладки труб по отношению к направлению движения воды, развоздушивание с помощью спускного механизма сопровождается значительным расходом теплоносителя и увеличением давления.

Как спустить воздух с батареи — способы

Отопительные системы принудительного типа оснащаются в верхней части специальным краном для спуска воздуха из системы отопления. При этом, важным условием для возможности проведения этой процедуры является наличие определенного угла размещения подающей трубы по отношению к движению теплоносителя. Это позволит воздушным скоплениям, поднимающимся вместе с водой, выходить через специальные отверстия.

Важно знать, как спустить воздух с батареи и что для этого использовать. В настоящее время большой популярностью пользуются ручные и автоматические приборы для борьбы с воздушными пробками

Особенностью ручных приспособлений (имеются в виду краны Маевского) являются компактность и надежность. Следует заметить, что перед тем, как развоздушить батарею в квартире, нужно дождаться полного остывания теплоносителя.

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов

Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили

В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

Виды воздухоотводчиков

Кран Маевского

Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.. Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

Сепаратор воздуха

Предупреждение образования воздушных пробок

Избежать появления воздуха в системе отопления можно еще на самом первоначальном этапе ее запуска. Для этого необходимо правильно заполнить трубы и батареи теплоносителем. В открытых системах это делается следующим способом:

Открываем все вентили, чтобы обеспечить беспрепятственное движение теплоносителя;
Сливной вентиль оставляем закрытым;
Начинаем аккуратно наполнять систему водой.

Обратите внимание, чтобы напор был не очень большим. При наполнении отопления закрытого типа следует спускать воздух следующим способом:

При наполнении отопления закрытого типа следует спускать воздух следующим способом:

Подключаем опрессовочный насос, позволяющий прокачать стабильное давление в отоплении;
Закрываем краны на радиаторах;
Дожидаемся заполнения системы.

При кажущейся простоте кран Маевского является чрезвычайно эффективный инструментом, отлично выполняющим поставленную задачу.

Теперь необходимо заполнить водой батареи и избавиться от воздуха с помощью кранов Маевского. Последовательно обходим все отопительные приборы, аккуратно открываем вентили, впускаем теплоноситель, удаляем воздушные массы с помощью вышеуказанных кранов, после чего вентили закрываем. В трубах должно поддерживаться давление в одну атмосферу, поэтому выполнять операцию удобнее вдвоем. На завершающем этапе работы включаем обогрев, дожидаемся достижения заданной температуры, после чего повторяем процедуру с батареями.
Предупредить появление воздуха в отоплении помогут хорошие радиаторы, например, стальные или биметаллические – в них вероятность образования воздушных пробок снижается почти до нуля

При проведении монтажных работ необходимо уделять внимание герметичности, аккуратно и полностью затягивая все соединительные части. Также рекомендуется в обязательном порядке установить автоматические или ручные спускники воздуха

Один из воздухоотводчиков устанавливается в самой верхней точке, так как воздух в батареях и трубах имеет свойство скапливаться в верхних частях систем отопления.
