Солнечные батареи для отопления дома: реально ли сэкономить?

Выбор системы и ее установка

Перед тем, как остановить свой выбор на определенной отопительной системе, нужно тщательно изучить ее возможности. Обязательным условием будет расчет площади дома, а также необходимого количества тепла, которое уйдет на его обогрев. Также необходимо максимально правильно подобрать место, куда она будет установлена.

Если отопительная система будет установлена правильно, то она прослужит не менее 25 лет. Такая система окупит себя полностью максимум через 3 года. Для многих такой срок наверняка не покажется слишком долгим. К тому же, вы полностью не будете зависеть от коммунальных служб.

Солнечный коллектор должен быть установлен на площади с максимальным солнечным освещением. Если здание непригодно для установки коллектора, такое устройство можно установить на соседнем строении. Накопитель можно разместить в подвале. Нередко встречаются такие системы, где накопителей несколько. В таком случае они будут обладать более компактным размером.

Те, кто выбрал для обогрева своего дома такую отопительную систему, как солнечные батареи, может сказать, что он поступил правильно. Солнечная энергия не стоит денег и, к тому же, является неиссякаемым источником тепла. Все, что нужно, — это вложить некоторые средства в оборудование и установку такой системы, зато потом она себя полностью окупит и избавит вас от зависимости платить деньги коммунальным службам.

Солнечный коллектор — устройство и принцип работы

Устройство данного типа может эффективно применяться для обеспечения горячего водоснабжения и отопления дома. Целесообразно монтировать панели солнечные для отопления в регионах с высоким количеством ясных дней.

При этом стоит учитывать тот факт, что при экстремально низких температурах теплоноситель может замерзнуть из-за нехватки мощности коллектора, поэтому необходимо предусмотреть возможность слива воды или применять незамерзающие технические жидкости (масло и другое).

Принцип действия солнечного коллектора достаточно прост. Под воздействием энергии солнечного света происходит нагрев теплоносителя в батарее коллектора. Разность плотности холодной и горячей воды (или другого теплоносителя) обеспечивает его естественную циркуляцию в системе, в большинстве случаев установка насоса для создания подпора не требуется.

Сделать солнечный коллектор самостоятельно несложно, основными узлами установки считаются:

Принцип работы солнечного коллектора

  • Батарея (непосредственно коллектор) представляет собой радиатор, размещенный в утепленном коробе. Именно объем коллектора и протяженность труб, входящих в него и определяет тепловую мощность установки.
  • Накопительный бак предназначен для обеспечения запаса воды, предназначенной для обеспечения нужд отопления и горячего водоснабжения. В его нижнюю часть врезан трубопровод обратки из системы отопление (подается остывшая вода), а отбор горячей воды осуществляется из верхней части.
  • Аванкамера (расширительный бак) предназначена для обеспечения постоянного уровня воды в системе, благодаря ей предотвращается возможность завоздушивания магистралей и обеспечивается циркуляция теплоносителя.

Помимо этих элементов солнечное отопление частного дома включает в себя систему трубопроводов, запорную арматуру для регулировки потоков, слива теплоносителя, отопительные приборы.

Реально ли смонтировать солнечный коллектор самостоятельно?

Панель солнечного коллектора представляет собой систему соединенных между собой труб, помещенную в утепленный короб. Для изготовления панели можно применять трубы различного диаметра, при этом больший основные элементы соединяются между собой перемычками меньшего сечения (подобную конструкцию имеет отопительный регистр).

Солнечный коллектор своими руками

Устройство солнечного коллектора предполагает размещение теплообменного радиатора в утепленный короб. Для его монтажа могут применяться различные материалы (от фанеры и OSB до обычных досок), утепление можно выполнить пенопластом или минеральной ваты достаточной для региона толщины. Для увеличения эффективности установки внутренняя часть короба и сам радиатор красят черной краской, которая обеспечит увеличение поглощения солнечного света и позволит увеличить тепловую мощность установки.

Устанавливать панель коллектора необходимо с южной стороны строения, при этом угол наклона к горизонту должен составлять 30-45 градусов, это обеспечит более устойчивую циркуляцию теплоносителя.

Накопительный бак должен иметь объем, позволяющий обеспечить потребность всех потребителей. Обычно его емкость составляет 300-500 литров (если бак такого объема подобрать сложно, можно соединить между собой несколько отдельных емкостей). Необходимо предусмотреть мероприятия по утеплению этого устройства, это позволит снизить неэффективные потери тепловой энергии, что обеспечит более качественное отопление дома. По уровню расположения накопительный бак должен быть несколько выше, чем солнечная панель, минимальное расстояние между ними составляет 0,7-1 метр.

В верхней точке системы устанавливается аванкамера емкостью до 40-50 литров. Он оснащается краном поплавкового типа и дренажным трубопроводом. Эти элементы обеспечат подпитку системы из подключенного трубопровода холодного водоснабжения при снижении уровня теплоносителя.

Что они представляют собой

Устройства, подзаряжающиеся от света, изобретены достаточно давно. Солнечные батарейки для зарядки калькуляторов, часов и прочего, мы имели удовольствие наблюдать еще в начале 90-х годов. Однако наши зарубежные друзья научились использовать энергию солнца во благо гораздо раньше.

Поэтому, стоит поучиться на уже пройденном опыте, и усовершенствовать достигнутые результаты. Одним из удачных достижений можно назвать энергию, где используются лучи  солнечные для отопления батареи для дома, в котором мы живем. Всем известно, что отопление стоит недешево, и платить по счетам приходится часто и помногу.

Многие страны, особенно те, где солнце — частый гость на небе, давно перешли на альтернативную систему отопления. То есть – на обогрев жилья с помощью солнечных батарей.

Если вы не хотите зависеть от жилищно-коммунальных контор, если вам важно тепло в доме в любое, удобное для вас время, давайте поговорим подробнее про отопление от солнечных батарей, которое доступно уже многим, и многие это оценили по достоинству

Преимущества

  1. Вы живете в тепле столько времени в год, сколько хотите.
  2. Вы имеете возможность регулировать температуру в квартире на нужном вам уровне.
  3. Вы полностью независимы от коммунальных служб, теперь не придется платить за общее отопление.
  4. Вы имеете собственный запас энергии, который можно израсходовать на любые бытовые нужды.
  5. Большой срок службы батарей надолго избавит вас от хлопот по их замене или ремонту.

Однако есть небольшие детали, которые не мешает рассмотреть подробнее, прежде чем приобретать и устанавливать автономное энергообеспечение в своем жилье.

Нюансы

Разновидности солнечных батарей

  1. Конечно, есть известная всем истина, что чем ближе к экватору – тем больше солнца. Если вы живете в регионе, где количество солнечных дней невелико, батареи будут не слишком эффективны.
  2. Достаточно высокая стоимость батарей. К примеру, чтобы снабдить семью достаточным количеством электроэнергии, вам понадобятся солнечные батареи площадью около 15 – 20 м². Учитывая, что 1 м² дает энергии в среднем 120 Вт, то на семью из трех-четырех человек придется установить достаточно много элементов.
  3. Батареи нужно устанавливать на южную сторону крыши. В тех местах, где солнце светит больше всего.
    Площадь крыши должна составлять не менее 40 м2, только в этом случае вы сможете получать достаточное для семьи количество энергии.
  4. Для получения энергии около 500 кВт в месяц и полноценной работы системы в вашем регионе должно быть до 20 солнечных дней.
  5. Чтобы снабдить себя электричеством и приобрести установку мощностью около 7 квТ, сделать отопление на солнечных батареях, вам придется потратить не менее 200000 рублей на их приобретение и установку.
    Однако это окупится уже в первые годы использования. Мощности такой установки хватает для снабжения отопления дома средней величины.
  6. Для эффективной работы установки угол наклона вашей крыши должен быть около 45⁰. Не должно быть больших деревьев и высоких зданий рядом, они будут создавать тень, и мешать работе установки.
  7. Система стропил вашего дома должна иметь запас прочности. Батареи имеют определенный вес, который нужно учитывать, чтобы обезопасить кровлю от обрушения.
    Особенно вероятно это в зимнее время, когда на крыше скапливается снег.

Конечно, батареи обходятся недешево, однако они пользуются большой популярностью уже во многих странах. Даже там, где не самый жаркий климат, их охотно используют. Дело в долговечности, и большой эффективности такого рода установок.Они лучше всего работают в летнее время, когда солнечных дней много. Но отопление нужно зимой, поэтому, чтобы система работала, на крыше нужно собрать достаточно большую конструкцию.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Комплектация

Солнечные батареи для дачи включают в себя не только панели. Для отопления потребуются и дополнительные материалы, если для обеспечения потребности в горячей воде требуется контроллер и бак, то для использования энергии комплект солнечных батарей должен включать:

  • панели, работающие на лучах солнца;
  • аккумуляторы (они накапливают энергию выработанную панелями);
  • контролер заряда аккумулятора (его задача не допустить переизбытка энергии в батарее);
  • автоматы или прерыватели (отвечают за безопасное использование и ремонт системы);
  • инвертор (преобразовывает постоянный ток в переменный, и обеспечивает стабильную работу оборудования подключенного к сети);
  • автоматика контроля (необходима, если энергия солнца используется как дополнительный источник).

Именно такая система является самой безопасной и надежной для использования в качестве эффективного нагрева дома. Поэтому при выборе и установке автономного источника отопления следует тщательно рассчитать требуемую площадь панелей, обеспечить их равномерный и постоянный нагрев .

Солнечные батареи прослужат долгое время, если их правильно выбрать и установить, по этому вопросу в интернете есть много обучающих видео-уроков. Солнечная батарея для отопления дома — отличное решение для экономии семейного бюджета, мощных батарей хватает на прогрев воды и системы отопления.

Устанавливаем солнечные батареи Как работают солнечные батареи Солнечные батареи-гирлянды для сада Поликристаллические или монокристаллические солнечные батареи

Главная » Строительство » Проектирование » Использование солнечных батарей для отопления дома

Виды отопления

Фотоэлектрические элементы не работают исключительно на обогрев, который является частным случаем их использования, тогда как солнечные коллекторы служат только источниками питания отопительных контуров. Поэтому рассмотрим именно коллекторы, обеспечивающие отопление на солнечных батареях, цена которого значительно ниже, чем у фотоэлектрических элементов.

Существует несколько конструкций солнечных коллекторов:

  • открытые;
  • трубчатые;
  • плоские коллекторы.

Эти конструкции обладают разными возможностями и применяются для решения задач, соответствующих их эффективности. Рассмотрим их внимательнее:

Открытые солнечные коллекторы

Открытые конструкции являются наиболее простыми и даже примитивными. Они представляют собой емкости, обычно черные узкие продолговатые пластиковые лотки, наполненные водой. Они ничем не накрыты, вода находится на открытом воздухе (отсюда и название).

Такие конструкции имеют массу недостатков:

  • возможность давать положительный эффект только при плюсовых температурах;
  • необходим относительно небольшой перепад температур в коллекторе и внешней среде;
  • долговечность таких установок низка — как правило, один сезон;
  • как следствие вышесказанному — крайне низкий КПД.

Для решения серьезных задач подобные установки использовать невозможно, поэтому они применяются для подогрева воды в открытых или передвижных бассейнах, летнем душе и т.п. однако, есть и достоинства — подобные устройства очень просты. Обогреватель от солнечной батареи легко может быть изготовлен самостоятельно, а в регионах с подходящими климатическими условиями его возможности заметно расширяются.

Трубчатые коллекторные разновидности

Трубчатые вакуумные коллекторы относятся к более серьезным устройствам, способным обогревать жилье или иные помещения. Они состоят из следующих элементов:

  • корпус, покрытый черной краской и имеющий форму плоского ящика;
  • распределитель (или, как его иногда называют, manifold, манифольд) — трубка с несколькими присоединительными патрубкам по бокам;
  • вакуумные трубки, изготовленные из стекла.

Существует несколько видов трубчатых коллекторов, различающихся по конструкции распределителя и трубок:

  1. Коаксиальные трубки прямого нагрева. Подготовка теплоносителя происходит при непосредственном контакте с поглощающей поверхностью
  2. Система heat-pipe. Трубки соединяются с распределителем через специальные гнезда и отдают через них нагретый теплоноситель. Конструкция удобна из-за высокой ремонтопригодности.
  3. Система U-type. Трубки имеют двойную длину и согнуты пополам. Начало соединено с одним распределителем, а конец — с другим. Такая схема позволяет увеличить время контакта с солнечным теплом, за счет чего повышается эффективность нагрева.
  4. Перьевые системы. Представляют собой модификацию системы heat-pipe, накрытую прозрачной пластиной с вакуумом под ней. Дают повышенную эффективность, но имеют высокую цену и низкую ремонтопригодность.

Плоские закрытые системы

Существуют более простые виды плоских коллекторов, где не имеется вакуума. Они менее эффективны, но стоимость и ремонтопригодность значительно выше. Отопление на солнечных батареях плоского типа безвакуумной конструкции обойдется значительно дешевле, а возможность восстановления панелей увеличивает срок их службы.

2 Преимущества и недостатки

Такой вид энергии имеет свои особенности, которые следует учитывать. Чтобы обустроить обогрев дома солнцем, нужно различать устройства, преобразующие солнечную энергию. В их числе:

  1. 1. Батареи. Они помогают вырабатываться электрическому току, который может применяться для обеспечения работы не только отопительных систем, но и другого электрического оборудования.
  2. 2. Коллекторы. С их помощью теплоноситель в виде жидкости нагревается. Затем их подключают непосредственно к системе отопления. Также они способны выступать в роли водонагревателя.

Многие специалисты считают, что даже при установке оборудования для отопления с помощью солнца не стоит полностью отказываться от классической системы. Наиболее подходящий вариант — это система комбинированного типа. Если солнечной энергии будет хватать, то вторая система отопления может быть приостановлена на время. Она может потребоваться зимой, когда естественного источника может быть недостаточно, однако в любом случае можно сэкономить.

В числе преимуществ применения естественной энергии можно отметить:

  • безопасность и экологичность;
  • снижение расходов на отопление;
  • независимость от экономических реалий.

Но существует и ряд минусов. В частности, поступающее тепло зависит от региона проживания и погодных условий. Также потребуются крупные финансовые вложения для запуска систем, кроме этого, они нуждаются в регулярном обслуживании, что тоже не является бесплатным. Если был установлен жидкостный коллектор, который при низких температурах работать не может, тогда перед зимой жидкость нужно сливать.

Оправданы ли затраты

Стоимость оборудования, входящего в комплект гелиоустановок, достаточно высока, поэтому всегда, прежде принять решение о приобретении таких изделий, нужно просчитать стоимость требуемого комплекта и финансовую отдачу, которую можно получить от использования подобных установок.

В состав комплекта оборудования, которое обеспечит автономное отопление дома, кроме коллектора, входит еще ряд технических устройств, что также отражается на сумме затрат на весь комплект оборудования.

Так для создания системы отопления н основе солнечного коллектора потребуется:

  1. Коллектор.
  2. Бак аккумулятор тепла.
  3. Расширительный бак.
  4. Циркуляционный насос.
  5. Трубы и запорная арматура.

Из всего перечисленного оборудования, самая дорогая единица, это сам коллектор, поэтому, для того, чтобы определиться, оправданы ли затраты на монтаж такой системы, нужно решить, что является прерогативой в этом вопросе, потому как стоимость котлов, работающих на газе или твердом топливе, сопоставима со стоимостью солнечного коллектора.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Каких размеров должны быть батареи

Чтобы снабдить дом требуемым количеством тепла, требуется 15-20 квадратных метров площади батарей. От одного квадратного метра получается примерно 120 ватт тепла. Чтобы за месяц получить примерно кВт тепла, необходимо около 20 солнечных дней. Солнечная батарея для отопления дома должна быть установлена на южной стороне крыши, так как тепла на нее распространяется максимальное количество. Для максимальной эффективности такого отопления требуется соблюсти угол наклона крыши примерно 45 градусов. Возле дома не должно расти высоких деревьев, размещаться иных предметов, способных формировать тень. Дом должен иметь стропильную систему, достаточно прочную и надежную, чтобы выдержать вес всей этой конструкции. Солнечные батареи для отопления дома зимой, отзывы о которых говорят, что они характеризуются своим большим весом, необходимо устанавливать так, чтобы они не спровоцировали разрушительные процессы и не нанесли зданию вреда. Особенно это касается зимнего времени, так как на крыше в это время накапливается снег, что дополняет и так немалый вес батарей.

При том, что стоит солнечная батарея для отопления дома довольно много, популярность этого продукта растет с каждым днем. Ее можно использовать и там, где климат сложно назвать жарким. Если вас заинтересуют солнечные батареи для отопления дома, отзывы о них говорят о возможности использовать их в качестве дополнительного источника тепла. Эти системы максимально эффективны в летние месяцы, когда почти каждый день можно видеть солнечный свет

Но важно понимать, что дом нуждается в отоплении чаще всего зимой

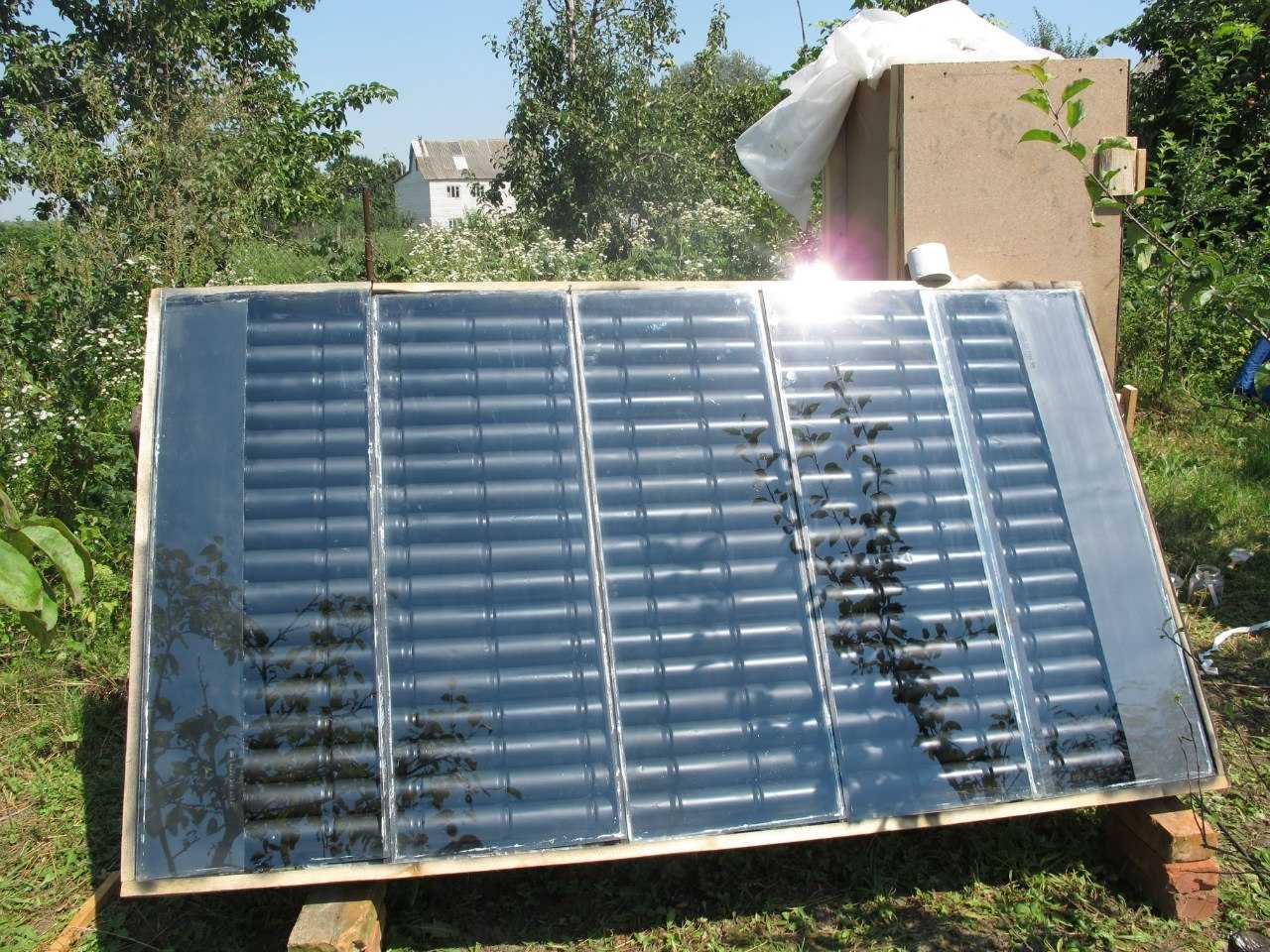

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
