Калькулятор расчета производительности скважинного насоса

Расчёт и Подбор центробежного Насоса по параметрам

Заполните ниже приведенную форму, и в результате online расчёта будет подобран список центробежных насосов соответствующих заданным параметрам.

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Расчёт центробежного насоса

Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.

Расчёт повысительного насоса для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.

Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.

Расчёт подпиточного насоса для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.

Расчёт циркуляционного насоса для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Расчёт параметров центробежных насосов

Характеристики, необходимые для правильного подбора скважинного насоса

А. Характеристики, связанные с потребителем:

1. Уровень водопотребления. Для его расчета можно руководствоваться следующими примерными данными, представленными в таблице ниже.

№ п/п	Точка водоразбора	Нормативный расход, м3/ч
1	Мойка	0,7
2	Ванна	1.1
3	Унитаз	0,4
4	Душевая кабина	0,7
5	Джакузи	1,4
6	Писсуар	0,7
7	Биде	0,4
8	Стиральная машина	0,7
9	Посудомоечная машина	0,7
10	Кран для полива	1,5

Суммируем все расходы и умножаем на коэффициент 0,5-0,7 (работающие длительное время все точки водоразбора – явление редкое, а кратковременный пиковый разбор воды сгладит мембранный гидроаккумулятор).

2. Расстояние от оголовка скважины до точки водоразбора (по горизонтали и по вертикали).

Б. Характеристики скважины, которые нужно занть для подбора скважинного насоса

1. Диаметр скважины.

Типовые скважины имеет следующие наружные (обсадные) диаметры:

– 100 мм (подойдут насосы с максимальным диаметром 3 дюйма);

– 127 мм (подбор насоса с максимальным диаметром 4 дюйма);

– 152 мм (подойдут насосы с максимальным диаметром 4 дюйма).

2. Статический уровень воды – расстояние от зеркала воды в скважине до поверхности земли, при неработающем скважинном насосе.

3. Динамический уровень воды – расстояние от зеркала воды в скважине до поверхности земли при работающем насосе (также определяет длину трубы ПНД и страховочного нержавеющего троса). Самая немаловажная характеристика для подбора насоса.

4. Дебит скважины – какой объем воды данная скважина может отдать за единицу времени (час). Подбор скважинного насоса часто выполняют без учета дебита скважины. В этом случае скважина может быстрее прийти в негодность.

5. Размеры и глубина фильтровальной части скважины – электродвигатель насоса необходимо располагать выше фильтра (для недопущения размыва окружающих пород и их обрушения).

Расчет характеристик подбираемого скважинного насоса

1. Подбираем расход насоса исходя из данных водопотребления (должен быть больше или равен ему). Сравниваем с дебитом скважины. Расход должен составлять 90-95% от дебита скважины.

2. Делаем подбор минимального напора скважинного насоса по формуле:

Н = Pх10,2 + Hgeo + ∑?P, где:

– Н – необходимый минимальный напор, м;

– P –давление в системе, бар (атмосфер), обычно принимается 1,5-3 атм.;

– Hgeo – геодезический напор – разность между максимальной точкой водопотребления на объекте и динамическим уровнем воды, м;

– ∑?P – суммарные гидравлические потери, состоящие из двух составляющих:
– общие потери по длине трубопровода – обычно принимают 10% от общей длины трубопровода (по вертикали и горизонтали);
– местных потер на фильтрах, задвижках, уголках, тройниках и т.д. – обычно принимают 15-20% от общих потерь.

А. Данные потребителя:

– водопотребление 3 м3/ч (с учетом летнего полива);

– расстояние от оголовка скважины до мембранного гидроаккумулятора:

– по вертикали – 7м;

– по горизонтали –20 м;

Б. Данные скважины:

– диаметр – 133 мм;

– динамический уровень – 30 метров;

– дебит – 3,5 м3/ч

1. Сравниваем водопотребление и дебит скважины:

((3,5-3)/3,5)х100% = 14% >5% –водопотребление соответствует возможностям скважины. В противном случае пришлось бы или уменьшать аппетиты (подьирать менее мощный скважинный насос) или бить еще одну скважину (например, только для полива).

2. Рассчитываем минимальный напор насоса:

Н = 2х10,2+(7+30) +(30+7+20)х0,1+ 0,15х0,1х(30+7+20)=70 м.

В данном случае подойдет скважинный насос Grundfos SQ 2-70 (диаметр – 76 мм, 3м3/ч – расход, 85 м – напор).

Наши специалисты производят профессиональный подбор скважинного насоса. Вы можете связаться с нами без выходнх по телефону: 969-85-45.

Подробности

Одна водозаборная точка расходует объем жидкости

1.ванна, либо душевая кабинка тратит примерно десять литров в минуту. 2.туалет тратит около шести литров в минуту.

3.мойка на кухне – около шести литров в минуту.

Если задействовать максимальное количество водозаборных узлов в одно время, то вода будет расходоваться из расчета, примерно 22 литра в минуту. Э

Как рассчитать мощность

Рассчитывая производительную мощность насоса вибрационного, центробежного типа с целью правильного выбора оборудования, следует учитывать некоторые показатели.

Если семья состоит из четырех человек, то насос нужно приобретать мощностью в среднем два-три кубометра за час. Показатель не учитывает воду для полива. Если из водопроводной системы будет расходоваться вода, чтобы поливать огород, то мощность следует увеличить до трех-пяти кубометров в час.

Расчет напора жидкости

Данный параметр необходим, чтобы обеспечивать бесперебойную работу насоса на всей протяженности трубопровода, также поднимать жидкость из скважины с необходимой высоты.

Чтобы вычислить напор для насоса скважины любого типа, надо знать на какой глубине в скважине расположен насос. Глубину определяют от верхнего края скважины до нижней точки нахождения насоса. При этом учитывают удаленность точек водозабора до скважины. Существует закономерность, что на десять метров трубопровода теряется один метр напора насоса. В данном случае следует учитывать размер сечения трубы для водозабора. Если диаметр ее уменьшается, тем увеличивается показатель статического сопротивления в водопроводной трубе, следовательно, падает напор жидкости.

Как рассчитать напор

Рассчитать напор для насосного оборудования погружного, поверхностного или вибрационного типа просто. Следует подставить в формулу необходимые значения. Формула: Н= Нgeo+(0.2 * L)+ 10, в которой:

1.Н – это конечный показатель напора для насоса.

2.Нgeo (м) – длина трубопроката, которую считают от участка монтажа насоса до максимальной верхней водозаборной точки по вертикали.

3. 0.2 – это значение коэффициента сопротивления водопроводных труб по всей длине.

4.L – протяженность водопровода по горизонтали (до 15 метров, чтобы гарантировать стабильный напор в трубах). Длину прибавляют к конечному результату.

Описание вычислительного процесса

Основное назначение насосных станций заключается в заборе воды из источника и ее подаче к приборам потребления. Так как поверхностный насос является шумным устройством, его стараются располагать на некотором удалении от жилых помещений. В связи с этим расстояние от комплексных систем до мест потребления воды может быть достаточно большим.

При использовании представленного калькулятора в первую очередь следует указать, какой перепад имеется по высоте между сантехническими приборами и самой станцией. Далее требуется отметить протяженность горизонтальных участков сети водоснабжения жилого строения. Двигаясь по трубопроводам, вода испытывает определенное сопротивление, поэтому отмечается снижение напора и в этих местах.

С уменьшением сечения труб сопротивление повышается. Если диаметр превышает дюйм, то горизонтальные участки можно не брать в расчет. Снижение давления в них не значительно.

Насосная станция находится в подсобном помещении

В калькуляторе имеется пункт, в котором должна быть указана длина участков по горизонтали из трубопроводов с разным сечением. Также придется отметить, из какого материала сделаны элементы, ведь сопротивление изделий может сильно варьироваться. К примеру, стальные аналоги сдерживают поток примерно в 1,5 раза сильнее, чем пластиковые.

На завершающем этапе остается определиться с требуемым давлением в местах потребления воды. Для простых смесителей обычно хватает 1,5 атмосферы, но для специальной техники может потребоваться и более сильный напор. Его значение отражается в паспорте, который поставляется совместно с прибором. Для удобства ответ выводится сразу в трех единицах измерения.

Экономьте время: отборные статьи каждую неделю по почте

Как подобрать насос для отопления частного дома?

Узнав о принципах работы и выбора различных видов насосов для отопительной системы, у многих возникает вопрос о том, какому же типу агрегатов отдать предпочтение. Теплосеть вполне может оснащаться сразу двумя видами насосного оборудования — все зависит от ее сложности. Циркуляционная модель обеспечит движение воды по системе, повысив коэффициент ее полезного действия. Нагнетательный насос увеличит давление на некоторых участках. Чаще всего он устанавливается непосредственно у отопительного котла.

Однако обычная система обогрева частного дома может вполне обойтись без повысительного агрегата. Этот вид насосов считается узкопрофильным и в простых теплосетях не используется. Заменить циркуляционный насос нагнетательной моделью не получится — у них совершенно разные задачи и принцип действия. Первый приводит теплоноситель в движение путем всасывания и выброса, действуя за счет центробежной силы. Второй оказывает воздействие непосредственно на давление, повышая его.

Поэтому в данном случае вариант «или то, или другое» не работает. Специалисты смогут быстро определить, нужен ли повысительный насос в системе отопления, или и без него эффективность обогрева будет достаточной.

Теперь вы знаете, как правильно подобрать насос для системы отопления, однако мы все же рекомендуем обратиться к профессионалам. Поскольку только опытные мастера смогут учесть все особенности имеющейся системы и принять наиболее верное решение!

1. Отправной точкой при выборе циркуляционного насоса для системы отопления является потребность здания в тепле, рассчитанная для наиболее холодного времени года.

При профессиональном проектировании этот показатель определяют на компьютере. Ориентировочно его можно высчитать по площади обогреваемого помещения.

Для жилых домов с улучшенной теплоизоляцией и производственных помещений требуется 30–50 Вт/кв.м.

— для 1–2-этажных зданий – 173 Вт/кв.м при расчетной температуре наружного воздуха –25 град C и 177 Вт/кв.м при –30 град C;

— для 3–4-этажных зданий – соответственно 97 и 101 Вт/кв.м.

Методом интерполяции получим, что в Хабаровске удельная тепловая потребность 1–2-этажных жилых домов равняется 177,8 Вт/кв.м, а 3–4-этажных – 101,8 Вт/кв.м.

2. Определив потребление тепла (G, Вт), следует перейти к расчету требуемой производительности насоса (подаче) по формуле:

Q = G/1,16 х DT (кг/ч), где:

DT – разница температур в подающем и обратном трубопроводе схемы отопления (в стандартных двухтрубных системах она составляет 20 град C; в низкотемпературных 10 град C; для теплых полов 5 град C);

1,16 – удельная теплоемкость воды (Вт*ч/кг*град C). Если используется другой теплоноситель, в формулу необходимо внести соответствующие коррективы.

Такую методику расчета предлагают заграничные проектировщики. В обязательном приложении к СНиП 2.04.05-91* приведена следующая формула:

Q = 3,6 х G/(c х DT) (кг/ч), где:

c – удельная теплоемкость воды, равная 4,2 кДж/ кг*град C.

3. Кроме необходимой подачи, насос должен обеспечивать давление (напор), достаточное для преодоления сопротивления трубопроводной сети. Для правильного выбора нужно определить потери в наиболее протяженной линии схемы (до самого дальнего радиатора).

Здесь можно использовать формулу:

H = (R х l + *Z)/p х g (м), где:

R – сопротивление в прямой трубе (Па/м);l – длина трубопровода (м);*Z – сопротивление фитингов и т. д. (Па);p – плотность перекачиваемой среды (кг/куб.м);g – ускорение свободного падения (м/кв.с).

Полученные опытным путем данные свидетельствуют, что сопротивление прямых участков трубы (R) составляет порядка 100–150 Па/м. Это соответствует необходимому напору насоса в 0,01–0,015 м на 1 м трубопровода. В расчетах нужно учитывать длину и подающей, и обратной линии.

Cпециалисты из фирмы Wilo Э. Бушер и К. Вальтер рекомендуют следующую формулу примерного расчета напора (в метрах):

H = R х l х ZF, где

ZF – коэффициент запаса.

Если установка не оснащена ни терморегулирующим вентилем, ни смесителем, ZF = 1,3; для контура с терморегулирующим вентилем ZF = 1,3 х 1,7 = 2,2; когда система включает оба прибора ZF = 1,3 х 1,7 х 1,2 = 2,6. По упрощенной методике можно считать 2,2 для систем отопления, 2,6 для горячего водоснабжения.

Лучшие многоступенчатые насосы

AquamotoR ARMH 920

Отличный многоступенчатый насос, который подойдет для различных целей. Разработан для использования в загородном доме, где имеется большой сад. Максимальная высота подъема составляет 40 метров, мощность – 920 Вт. Благодаря наличию большого количества колес максимальная производительность составляет 90 литров в минуту. Для обеспечения долговечности каждый вращающийся элемент изготовлен из технополимера.

~~AquamotoR ARMH 920~~

Достоинства:

Отличная производительность;
Надежная сборка;
Долговечность;
Стоимость.

Недостатки:

UNIPUMP МН-800 С

Отличная модель, которая обладает высоким сроком службы и большой производительностью. Мощность оборудования – 1500 Вт, при высоте подъема в 85 метров. Корпус прибора изготавливается из нержавеющей стали, которая не подвергается коррозии. Максимальная производительность – 92 литров в минуту.

Средняя цена – 21 500 рублей.

~~UNIPUMP МН-800 С~~

Достоинства:

Небольшие габариты;
Высокая производительность;
Качественная сборка;
Долговечность;
Большая мощность.

Недостатки:

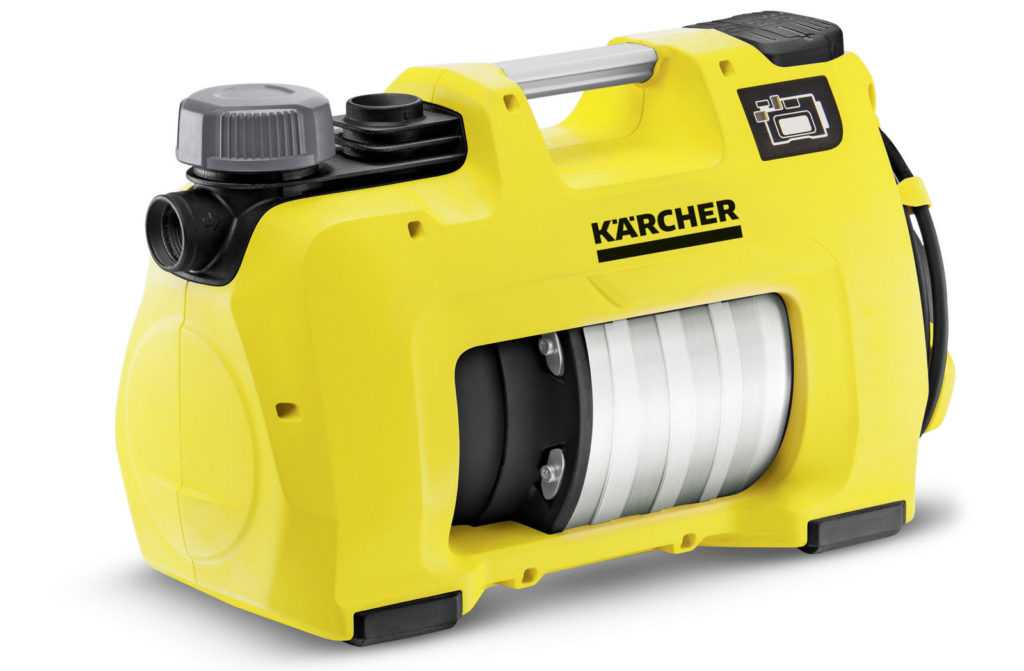

Karcher BP 7 HOME & GARDEN

Отличный вариант для сада. Его производительность равна 6000 литрам в час, этого достаточно чтобы произвести уход даже за самым большим участком. Для обеспечения надежности и продления эксплуатационного срока в конструкции предусмотрена защита от сухого хода. Мощность агрегата – 1200 Вт. Максимальная температура жидкости не должна превышать 35 градусов.

~~Karcher BP 7 HOME & GARDEN~~

Достоинства:

Удобная ручка для транспортировки;
Легкая эксплуатация;
Присутствует индикатор неисправности.

Недостатки:

МН-500 А

Отличный вариант для дачи, который обеспечит пользователя постоянным доступом к чистой воде. Корпус изготавливается из качественных материалов. Они гарантируют надежность и высокий эксплуатационный срок. Ножки сделаны так, что обеспечивают надежную устойчивость на любой поверхности.

Средняя цена – 13 300 рублей.

~~МН-500 А~~

Достоинства:

Производительность – 90 литров в минуту;
Высокая устойчивость;
Качественная система;
Долговечность.

Недостатки:

Расчёт насоса для скважины: с формулами и примерами

Расчёт насоса для скважины — одно из основных условий при соблюдении, которого можно гарантировать длительное и бесперебойное использование скважины на участке. Произведя расчёт скважинного насоса, вы сможете соотнести ваши потребности в воде с условиями, в которых будет эксплуатироваться насосное оборудование. Только опираясь на результаты расчёта можно приобрести оптимальную модель насоса для скважины, которая не только удовлетворит все потребности, но и прослужит не один год. Прежде чем непосредственно приступить к расчётам, необходимо детально разобрать все основополагающие факторы выбора скважинного насоса. И первое с чего мы начнем это сам источник воды.

Как известно, пробурить скважину можно либо самостоятельно, либо воспользовавшись услугами специалистов. В этой статье в качестве примера смоделируем ситуацию со вторым вариантом, а именно с готовой скважиной от специализированной организации. В этом случае у вас на руках уже имеется паспорт скважины с детальными характеристиками объекта. И первый параметр, который нас должен заинтересовать — это внешний диаметр обсадной колонны

. Сегодня часто встречаются скважины, диаметр которых варьируется в пределах от 100 до 150 миллиметров. Вам необходимо знать точное значение диаметра скважинной трубы, ведь этот показатель позволит определить поперечный размер будущего насоса.

Важно Осуществляя подбор скважинного насоса по параметрам, помните, что между корпусом насоса и стенками скважины должен быть обеспечен зазор от 1 до 3 сантиметров в зависимости от модели. Пренебрежение данной рекомендацией приведёт к выходу из строя насосного оборудования ещё задолго до окончания гарантийного периода

Но не спешите радоваться — такой насос никто просто так менять не будет, ведь пользователь не обеспечил рекомендуемые условия эксплуатации, что полностью аннулирует все гарантийные обязательства со стороны производителя.

Следующей важной характеристикой скважины является её производительность или дебит

. Дебит — это максимальное количество воды, которое может дать скважина в единицу времени. Соответственно, чем больше дебит источника, тем производительнее насос можно установить.

Сам же дебит имеет два важных значения — статический и динамический уровень жидкости. Статический показатель отображает уровень воды в скважине, когда не производится откачка жидкости. Динамический уровень определяет количество воды в источнике при эксплуатации насоса.

Если в ходе перекачивания воды динамический уровень остаётся неизменным, то смело можно утверждать, что производительность скважины равна производительности выбранного насоса. Если разница между статическим и динамическим уровнем составляет менее одного метра, то разрабатываемый источник воды обладает высокой производительностью, которая превышает характеристики установленного насосного оборудования. Но если при расчете мощности скважинного насоса будет допущена ошибка, и производительность выбранного насоса будет превышать дебит скважины, то динамический уровень жидкости будет постепенно уменьшаться, пока вода вовсе не иссякнет. В результате такого просчёта насос будет работать на «сухую», что пагубно скажется на его эксплуатационном периоде. Более того, все погружные скважинные насосы имеют особую моноблочную конструкцию, где охлаждение электрического двигателя осуществляется за счёт перекачиваемой жидкости, а в случае недостатка воды в скважине электромотор достаточно быстро нагреется и перегорит.

Какой гидроаккумулятор необходим

Таблица подбора гидроаккумулятора.

Для правильного выбора насоса необходимо внимание уделить и тому, какой именно гидроаккумулятор будет использоваться. Назначение его состоит в том, чтобы накапливать определенный объем воды для предотвращения частого включения самого насоса. При достижении определенного объема воды насос выключается, пока вода не будет израсходована

Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется

При достижении определенного объема воды насос выключается, пока вода не будет израсходована. Каждый насос имеет разрешенное количество пусков за час, превышать которое не рекомендуется.

Обычно это 20 пусков, которые при отсутствии гидроаккумулятора будут осуществляться при каждом открытии крана. А вот при наличии бака такие включения будут редкими, что продлит срок службы всего оборудования.

Qmax – это максимальное значение расхода воды;
Pset – давление при включении насоса;
ΔР – это разница, которая наблюдается при включении и выключении насоса;
Nmax – допустимое за час число включений и выключений, обычно оно указывается производителем для каждой модели отдельно;
K = 0,9.

При выборе насоса необходимо учитывать, что давление в нем воздушной массы составляет всегда 0,8-0,9 бар.

КПД

КПД насосной установки (ηполн) — это отношение полезной мощности к мощности насосной установки. На рисунке 2.9 показаны кривые КПД для насоса (ηполезн) и для насосной установки, включающей электродвигатель и контроллер (ηполн). Гидравлический КПД относится к P2 , а КПД насосной установки — к P1:

КПД всегда меньше 100 %, так как мощность насосной установки всегда больше, чем полезная мощность, вследствие потерь в контроллере, электродвигателе и насосе. КПД насосной установки (контроллер, электродвигатель и насос) является произведением отдельных КПД:

Подача, при которой насос имеет максимальный КПД, называется точкой оптимального режима или точкой наибольшего КПД (QBEP).

Критерии выбора

Насос для скважины, например, Малыш, – это главный элемент системы водоснабжения загородного дома. От правильности выбора этого агрегата зависит бесперебойная работа всей системы. При подборе насосного оборудования необходимо учитывать сразу несколько критериев:

Главными показателями , влияющими на выбор устройства, являются уровень жидкости в гидротехническом сооружении и глубина скважины. В паспорте к насосному оборудованию обязательно указывается глубина водозабора, на который рассчитан насос. Если вы не знаете, какой глубины ваше гидротехническое сооружение, лучше её измерять самостоятельно при помощи специального прибора или обычной верёвки. Также при помощи верёвки (её мокрой части) можно узнать высоту водного столба в скважине. Далее мы рассмотрим особенности выбора агрегата для скважин глубиной 30 метров.
Потребности в воде . Выбор насосного оборудования без знания этой величины просто невозможен. В зависимости от разновидности насоса этот показатель может быть в пределах 20-200 л/мин. Расчёт делается с учётом, что один человек использует в сутки воду в объёме 200 л. Следовательно, на семью из четырёх человек понадобится насос, мощность которого находится в пределах 30-50 л/мин. Можно выбрать самый простой агрегат, например, Вихрь или Малыш, только стоит предусмотреть небольшой запас мощности. Если кроме водоснабжения дома прибор будет обеспечивать полив огорода, то нужен насос ещё большей мощности. Как правило, для полива огорода в день может понадобиться около 2 тыс. литров воды, поэтому мощность насосного оборудования должна быть больше на 50 л/мин.
Производительность скважины . Точно вычислить объём воды, добываемый за определённый период, не получится. Для приблизительной оценки этого параметра засекают время, за которое всю воду из гидротехнического сооружения откачают, а также время, за которое полностью опустошённая скважина вновь наполнится водой. После этого второй показатель стоит разделить на первый. Полученный результат и будет дебетом водозабора. Для подбора насосного оборудования этой приблизительной величины будет вполне достаточно.
Напор скважины на воду . Этот показатель особенно важен для водозаборов глубиной 30 метров и более. Для определения напора вы должны знать, сколько метров в глубину имеет ваша скважина. К этой величине прибавляют 30 и увеличивают на 10 процентов. В итоге вы получите высоту водяного столба. По этому показателю и выбирают насос. Например, если ваше гидротехническое сооружение глубиной 30 метров, то высота водяного столба получится 60 м +30 + 10% = 66 м. В таком случае лучше выбирать модель насосного оборудования, например, Малыш или Вихрь, с напором 70 метров.
Диаметр ствола гидротехнического сооружения . Этот показатель нужен для определения мощности насосного оборудования. Если бурение вашей скважины выполняли профессионалы, то данную величину можно найти в паспорте скважины на воду. Если водозабор делали сами, то диаметр можно измерять тоже самостоятельно. Эта величина должна быть в дюймах, поэтому для перевода из сантиметров знайте, что в одном дюйме 2,54 см. Большинство насосов, в том числе и агрегат Малыш, предназначены для скважин размером 4 дюйма. Если диаметр ствола вашего сооружения нестандартный, нужную модель можно заказать из каталога. Именно поэтому, прежде чем делать скважину на воду, стоит заранее выбрать подходящий 4-х дюймовый диаметр обсадной колонны.
Цена насосного оборудования – не менее важный показатель при выборе агрегата. Также при подсчёте расходов стоит учесть, что вам понадобится стальной трос для подвешивания насоса в скважине и автомат для подключения. Необязательно выбирать самый дорогой агрегат. Есть сравнительно недорогие отечественные модели, например, насос Малыш, которые отлично справляются с поставленными задачами.

Принцип работы циркуляционных насосов

Задача, которую призваны выполнять циркуляционные насосы для отопления частных домов, относительно проста. Создавая в трубах с теплоносителем избыточное давление, агрегат принудительно заставляет его циркулировать, тем самым обеспечивая доставку необходимого количества тепловой энергии во все помещения дома. Наличие такого нагнетателя позволяет не только уменьшить диаметры труб отопительных контуров, но и проложить их наиболее удобным способом и даже с учетом особенностей интерьера.

В настоящий момент существуют такие виды циркуляционных насосов:

с сухим ротором;
с мокрым ротором.

Насос с сухим ротором представляет собой обычный электродвигатель, на валу которого установлена крыльчатка, размещенная в герметичном корпусе. То есть, в этом агрегате перекачивающий узел и привод размещены отдельно и, конечно же, ротор электродвигателя никак не соприкасается с теплоносителем. В силу своих характеристик данные нагнетатели используются там, где нужна значительная мощность циркуляционного насоса – в тепловых сетях промышленных предприятий или централизованных котельных различных учреждений и организаций.

Мощные циркуляционные насосы для систем отопления с отдельным приводом отличаются внушительными габаритами и высоким уровнем шума, что делает невозможным их применение в частном домостроительстве. В индивидуальных системах устанавливаются агрегаты с мокрым ротором, имеющие совсем малые размеры и практически не издающие шума при работе. В этих перекачивающих устройствах для отопления дома привод и крыльчатка совмещены в одном корпусе. Для герметизации ротор помещен в оболочку из нержавеющей стали и помещен внутрь гильзы из того же материала. Гильза защищает от влаги статор агрегата, вся конструкция показана на рисунке:

Немного о производителях. Один из самых популярных брендов – немецкие циркуляционные насосы WILO. За годы эксплуатации они зарекомендовали себя с наилучшей стороны. Производитель предлагает несколько линеек агрегатов различной мощности и набором функций

Так что при выборе марки насосов стоит в первую очередь обратить внимание на этот бренд. Также широко распространены насосы фирмы GRUNDFOS, но их качество немножко похуже

Характеристики скважин для воды при выборе насосов

При грамотном подходе в просчетах нужно начать с измерения параметров скважины. В идеале у вас должен быть паспорт к источнику с водой, где зафиксированы все интересующие показатели. Если же его нет либо за срок эксплуатации параметры могли измениться, тогда потребуется заново измерить ряд параметров.

Рассмотрим ключевые критерии скважины, влияющие на мощность, габариты и технические особенности оборудования:

статический уровень. Это промежуток между уровнем воды и землей. Для точных замеров используют бечевку или пластиковые трубы. Предмет для измерения должен быть без дна и соответствовать глубине скважины;
глубина водоема. Для замеров крепят грузик на конец веревки. Обеспечьте в водоеме максимальный уровень воды. Для этого рекомендовано не использовать воду со скважины на протяжении нескольких часов. Выполнение этого условия позволит достичь максимально точных измерений;
динамический уровень воды в скважинах. Для этого измерения понадобится насос для выкачки воды с высокой производительностью.

Сопротивление

Помимо необходимости в выталкивании воды на определенную высоту, насос должен быть способен преодолеть сопротивление, создающееся в трубопроводе. Слишком узкая труба усилит сопротивление и производительность системы будет падать, а слишком широкая потребует излишних затрат. Следует оптимально подобрать диаметр водовода для отсутствия лишнего сопротивления.

Для расчета сопротивления ознакомьтесь с графиком потери напора для трубы конкретного вида и диаметра: так вы сможете высчитать потери при определенном объеме воды. Если график отсутствует или не хочется считать, воспользуйтесь простой рекомендацией, приведенной ниже:

Рекомендованный диаметр трубы ПНД:

подача до 1,5 м3/час – 25 мм
подача до 3 м3/час – 32 мм
