Как правильно сложить печь своими руками: пошаговая инструкция, как самому правильно сложить печь с плитой на даче, кладем пошагово, как переложить, как сделать топку из кирпича, чертежи

Виды печей для дома

Классификация по целевому использованию

Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

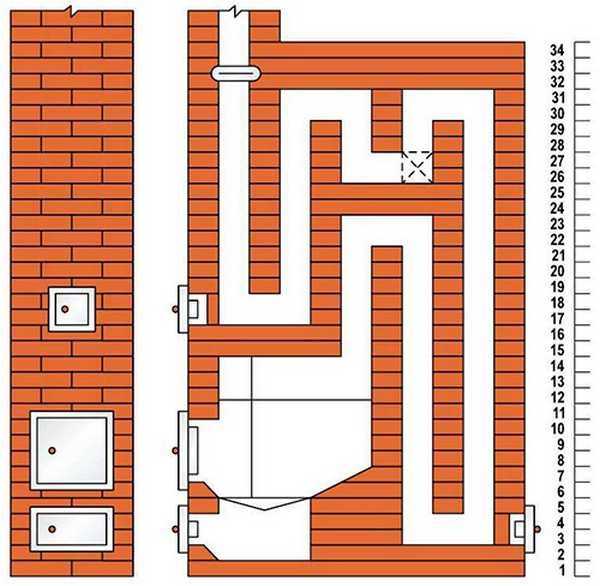

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

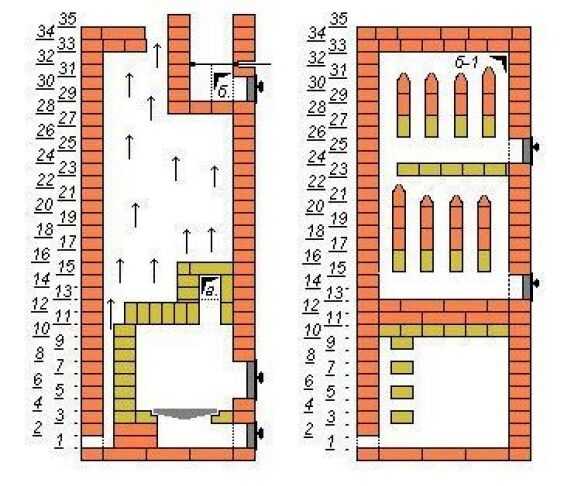

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

Обеспечивают равномерный прогрев помещения за счет своей конструкции.
Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Долго разогреваются.

Чугунные

Плюсы:

Легко устанавливаются, не требуют наличия фундамента.
Не пожароопасные.
Компактные.
Быстро нагреваются.
Огромный выбор печей по внешним данным.
Не требуется дополнительно облицовывать.
Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
Высокий КПД.
Производительность относительно меньше зависит от количества топлива.
Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

отопительные;
варочные;
многофункциональные;
комбинированные.

Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
зольника, где собирается пепел;
дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

топочной камеры;
дымохода;
зольника;
варочной поверхности;
духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Полезные советы

Тщательно следуйте инструкции во время укладки.
Выбирайте чертеж, который вам по силам.
Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Полезные советы

Алгоритм действий: пошаговая инструкция

Чтобы сооружение с водяным контуром обеспечивало максимальную теплоотдачу, необходимо правильно ее сконструировать: соблюдать порядовку кладки и учитывать технологии печного строительства.

Фундамент

Тип и толщина основания определяются габаритами теплогенератора. Для классических русских печей требуются массивные ленточные постаменты. Для небольших систем подойдет бетонная подушка на 10-15 см. В некоторых случаях ее можно закрепить на каркасе из арматуры.

Кирпич

Для внешних стен используется огнеупорный керамический кирпич. Фундамент можно соорудить из бывшего в употреблении материала. При этом лучше выполнить футеровку внутренних покрытий топки шамотным камнем. Фасад отделать облицовочным кирпичом.

Кирпич используется для установки внешних стен.

Раствор

Кладочную смесь готовят по классической схеме: песок с глиной заливают водой и размешивают с цементом до получения однородной консистенции. Также можно приобрести готовый раствор со специальными примесями.

Кладка

Для прочного фундамента важно сформировать качественную обвязку швов. Они не должны совпадать, т

к. это повлияет на прочность конструкции.

Лучше сложить швы нижней секции по центру кирпичей следующего ряда.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

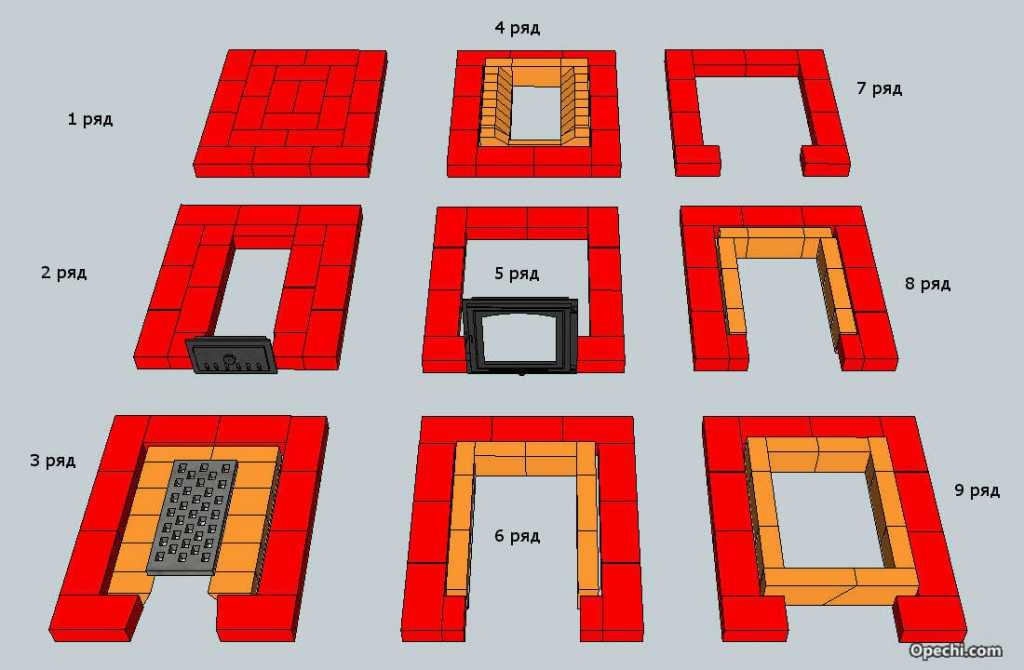

Порядовка печки 1 частьПорядовка печки 2 часть

Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым. Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Достоинства и недостатки

Использование отопительных контуров на основе печей встречается сегодня довольно часто. Особенно популярен такой вариант для небольших дачных домов, где ставить дорогостоящие газовые либо электрические котлы просто нет смысла.

Такая система отопления имеет ряд плюсов, среди которых:

Схема работы кирпичной печи.

Быстрая, простая установка печи. Можно купить небольшую металлическую печь, которая обеспечит эффективное автономное отопление. хотя можно сложить и обычную кирпичную печь, которая прослужит долго.
Простота обслуживания. Необходима только регулярная чистка топки. Для частного дома подобная установка считается идеальным вариантом, так как дорогостоящее обслуживание не требуется.
Система достаточно эффективная, при правильно установленном оборудовании КПД составляет около 60%, если система работает на жидком топливе.
Есть возможность совмещения печи и камина, то есть для частного дома можно не только сделать отопительную систему, но и улучшить декор.
Горение можно регулировать при помощи простой заслонки.

Подобная система имеет и недостатки, о которых необходимо упомянуть:

При установке печной конструкции потребуется довольно много полезного пространства, так как количество теплоотдачи напрямую зависит от величины самой печи.
Разогрев система имеет длительный, то есть обеспечить мгновенное повышение температуры невозможно. Чтобы осуществить полный прогрев частного дома, должно пройти много времени.
Санитарные нормы, касающиеся использования подобных печей, довольно строгие. Дело в том, что продукты сгорания быстро загрязняют помещение, поэтому надо организовывать постоянную чистку оборудования. Предусмотрено использование специальных средств для ухода. Но такое автономное отопление не вызывает больших проблем, если чистить конструкция регулярно, то много времени это не занимает.
Разогрев частного дома неравномерен. Самая высокая температура наблюдается около печи, в дальних комнатах частный дом отапливается не так хорошо.
Водяная печная система требует соблюдения противопожарных мер.

Регистр для печного отопления

Схема работы металлической печи.

Чтобы оборудование водяной отопительной системы было эффективным, необходима установка так называемого регистра. Это теплообменник либо котел, часто его называют змеевик. Ставится такой регистр в печном топливнике.

Схема печного водяного отопления для частного дома включает в себя следующие элементы:

колосник;
конвективные трубы;
отсекатель;
шибер;
инжектор;
специальная поверхность, где можно разогревать пищу;
люк для прочистки печи;
герметичная дверца печи;
зольник;
камера горения.

Регистры, или котлы под водяное отопление, в данном случае лучше всего делать из листовой стали либо трубы с толщиной стенки от 3 до 5 мм.

При изготовлении емкости своими руками необходимо учитывать, что для соединения деталей применяется только сварка. При подключении труб отопления необходимо использовать специальные соединительные элементы в виде муфт, фитингов и прочего. Использование именно такой конструкции для своего дома позволяет сэкономить на котле, материалы для изготовления которого обойдутся намного дешевле, чем при покупке уже готового. Самым оптимальным вариантом является использование обычной металлической трубы под водяное отопление, в которой просто прорезаются отверстия для входов и выходов трубопровода.

При сооружении теплообменника для частного дома надо учитывать и толщину стенок конструкции. Если печь будет работать на дровах, то стенки могут быть тоньше, но если планируется водяное отопление при помощи угольных брикетов, то толщину лучше сделать больше

Если не обратить внимание на такую деталь, то котел быстро прогорит, а значит, в скором времени его придется менять. Для такой работы придется разбирать печь, то есть после замены делать печь надо будет фактически заново своими руками

Технология установки водяного отопления в обычную печь на дровах

Проект печи с водяным контуром содержит указания на ее расположение и размеры

При этом важно учесть, каким образом расположены межкомнатные перегородки и мебель. Для габаритных сооружений значительного веса закладывают основательный фундамент из бетона

Основание печи и отделочный материал на полу необходимо отделить предохраняющим отступом, для защиты от пожара.

Для осуществления кладка применяется специальный раствор и кирпичи высокого качества. Учитывая сложность приготовления смеси и требования к качеству, иногда надежнее приобрести ее в готовом виде. Фундамент нуждается в обязательной гидроизоляции. Перед укладкой кирпичи рекомендуется погружать в воду на сутки. Вооружившись размерами кладочных элементов, подбирают соответствующую порядовку.

Внутрь сооружаемой конструкции монтируется регистр-змеевик: к нему впоследствии коммутируются подающие и обратные трубы. Одна из них служит для подачи горячего теплоносителя через расширительную емкость в систему. Вторая труба является каналом для возращения остывшей жидкости обратно к регистру. Перемещение воды обеспечивают гравитационные силы. Размеры соединительных швов допускаются в пределах 4-х мм. Нужно следить за тем, чтобы внутри топливника и дымохода не было острых углов. Лучше использовать скругленные соединения, не влияющие на эффективность отвода дыма. Это позволит заметно сократить количество образующейся в топливнике сажи.

Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Выбор раствора и подготовка компонентов

Для кладки печи используют глиняный раствор

Для кладки кирпичной печки на дровах для дачи и дома берут глиняный раствор, который содержит жирный каолин, дождевую воду, речной песок.

Компоненты выбирают с учетом качеств:

Глина. Выбирают жирные сорта, предварительно материал замачивают на трое суток. После этого размешивают до получения массы сметанообразной консистенции, процеживают.
Песок. Используют простой или шамотный песок, второй вид применяют для кладки внутренних разогретых поверхностей. Песок просеивают, чтобы удалить камни и крупный мусор.

Воду берут без жирной пленки на поверхности, примесей. Цемент добавляют в раствор, если делают дымовой канал, начиная с области чердака, или кладку фундамента.

Основные правила по обустройству помпейской печи

Следуя пошаговой инструкции и схеме кладки помпейской печи, с работой сможет справиться даже новичок. Но чтобы не допустить ошибок, необходимо при выполнении работ придерживаться следующих основных правил:

Вход печи обязательно должен иметь сферическую форму. При этом ширина этого входа должна быть равна высоте купола. Какой бы формы и размера вы ни задумали выполнить печь, в обязательном порядке придерживайтесь этих пропорций.
Благодаря сферическому выполнению входа, в печи поддерживается максимальный жар и собирается дым.
Сохраняйте пропорции входа и купола
Для помпейской печи используйте только солому или дрова (пеллеты допускаются только при первой тестовой протопке). К дровам предъявляются достаточно высокие требования. Лучше не использовать дрова хвойных пород деревьев, так исходящие в процессе горения смолы могут негативно сказаться на дальнейшей эксплуатации печи, да и на вкусе еды.
Из обычного кирпича можно только возводить основание и дымоход. А под и сам купол необходимо выполнять исключительно из шамотного (огнеупорного) кирпича. Если помпейская печь возводится на открытом воздухе, то не лишним будет строительство небольшого навеса. Хотя она и облицовывается гидрофобным материалом, постоянные осадки могут негативно сказаться на ее технических характеристиках и прочности.
Дымоход располагается на фронтальной части печи, особенно это касается холодного климатического пояса.

Выбор типа печки

Печи из кирпича – классический вариант. Они инертны и относительно долго разогреваются, но в этом есть и свой плюс – так же медленно кирпич остывает, отдавая тепло помещению.

Существует немало разновидностей печей, которые различаются:

сложностью конструкции;
КПД;
функциональными особенностями;
габаритами.

В частности, можно выделить следующие виды печей:

Отопительные. Отличаются компактностью, их обычно возводят на стыке двух или трех помещений, чтобы прогревать максимум площади дома. Установка водяного конвектора позволяет смонтировать контур отопления для помещений, удаленных от печи.
Варочные. Используются для приготовления пищи, основную поверхность такой печки занимает плита. Данная конструкция заодно способна обогреть небольшое помещение.
Варочно-отопительные. По сути – отопительная печка, снабженная плитой, что диктует ее расположение на кухне, граничащей с самым большим помещением дома.
Многофункциональные. В одной конструкции может сочетаться отопительная и варочная печь, камин.

Планируя сложить печь из кирпича своими руками, рекомендуется выбрать простую конструкцию, поскольку в печном деле множество нюансов, известных только специалистам.

В число популярных решений можно отнести:

шведскую печь;
русскую печь;
голландские печи и аналогичные им канальные конструкции;
варочную плиту с обогревательным конвектором.

Отопительно-варочные шведские печи для дома считаются одним из лучших вариантов, поскольку КПД такой конструкции составляет порядка 60%, она очень удобна и функциональна.

Современная русская печь в интерьере своими руками

КПД настоящей русской печи, которая представляет собой систему проточного типа, достигает 75-80%, но, как и шведскую, возводить ее должен специалист – любая неточность в кладке оборачивается серьезными проблемами.

Таким образом, самостоятельно рекомендуется сложить печку голландского типа или небольшую варочную плиту.

При выборе варианта следует учесть следующие моменты:

Голландская печь относительно проста в исполнении, не требовательна к качеству материалов, компактна, ее можно расположить в любом удобном месте дома. Однако КПД составляет около 40%, и в нее практически невозможно встроить водяной конвектор. Это связано с тем, что по внутренним каналам конструкции циркулирует раскаленный воздух, добавление постороннего элемента нарушит нормальную конвекцию, в результате чего КПД печи упадет. То есть, голландка способна обогревать только те помещения, с которыми контактирует.
Отопительно-варочная печка – оптимальный вариант для дачи или частного дома. Можно найти подробные чертежи печи подходящего размера и конфигурации, в топке которой найдется место для водогрейного контура.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.
