Кирпичные печи для дома с варочной плитой: чертежи с порядовками

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
местоположение;
форму топочного отделения;
форму и размеры дымохода;
дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов

Наименование материала	Количество
Красный печной полнотелый кирпич	1000 штук
Огнеупорный кирпич для топок	300 штук
Обычный кирпич	300 штук
Огнеупорная глина	100 кг
Речной песок	0,2 м3
Мертель шамотный МШ-28	100 кг
Цемент М400	300 кг
Топочная прочистная дверца	1 штука
Чугунная плита под казан 705х530 мм	1 штука
Утеплитель для печей фольгированный	3 метра
Вьюшка	1 штука
Уголок стальной небольшого сечения	5 метров
Казан	1 штука

Таблица: необходимые инструменты

Инструмент	Количество
Мастерки	1 набор
Расшиватель швов	1 штука
Топорик или тяпка для рубки кирпичей	1 штука
Болгарка для резки кирпичей	1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе	1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.
Нужную площадь под фундамент можно разметить с помощью колышков и нити
Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.
Фундамент нужно залить за один приём, чтобы не было трещин
После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.
Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

Если владелец будет располагать схемой порядовки. которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;
Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;
Точный порядок выполнения операций. ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

Все больше собственников частных и загородных строений останавливают выбор на использовании порядовок, на основе которых возводят печи в жилом строении. Среди главных достоинств этих схем следует отметить простоту реализации и эффективность. за счет чего они востребованы среди профессиональных, а также начинающих печников.

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Возможные сложности

Удаление излишков раствора

Без опыта и практики начинать укладывать печь непросто. В ряде случаев нужно менять расположение балок перекрытия, разбирать конструкцию, рушить фундамент. Чтобы избежать ошибок, необходимо:

Сделать тестовую укладку на кирпич без раствора. Так проще понять расположение элементов.
Использовать деревянные рейки толщиной 5-7 мм для выравнивания толщины межкирпичного шва.
Производить калибровку толщины, если выполняется укладка под расшивку.
Подогнать кирпичи по размеру, пронумеровать их маркером и сложить в отдельную стопку.
Наносить раствор слоем от 10 до 12 мм.
Уложенный сверху кирпич пристукивать резиновой киянкой до момента упора в рейку.
Снимать излишки смеси.
Извлекать планки после установки 3-4 рядов, заполнять швы раствором и сразу расшивать.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

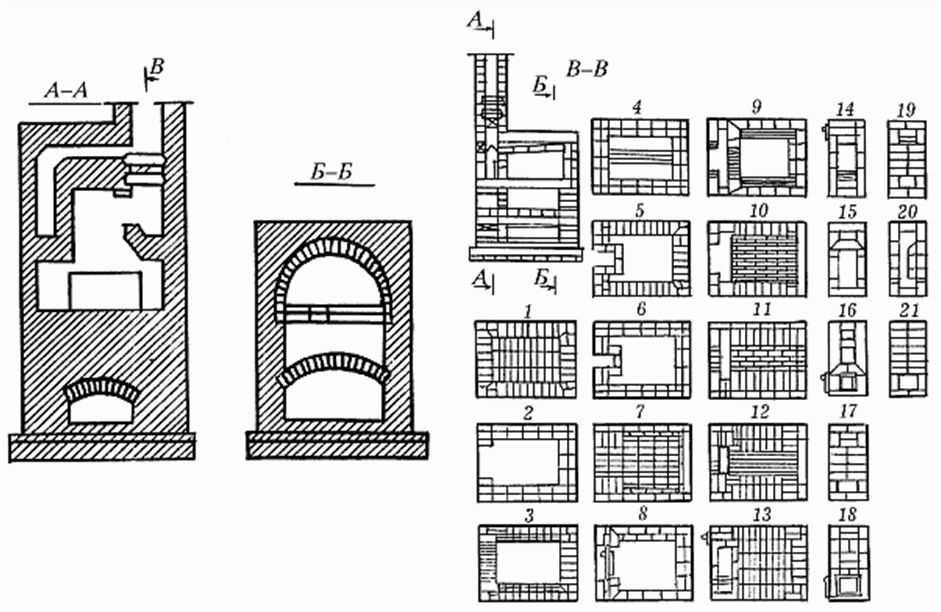

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

А) подпечная часть;
Б) ниша;
В) шесток;
Г) горн;
Д) душниковая часть;
Е) щит;
Ж) задвижка;
З) труба дымохода;
И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

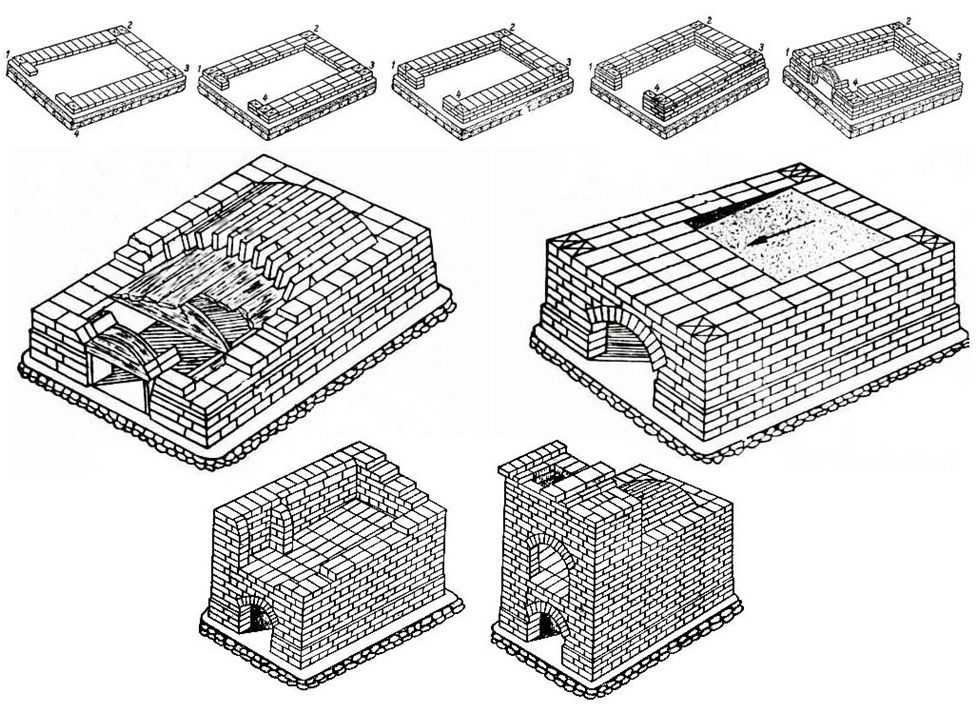

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

Как построить русскую печь своими руками: основные этапы

В первую очередь следует подготовить все требуемые материалы:

кирпич шамотный и красный;
песок, глину;
рубероид;
дверки и дымовые задвижки;
асбестовый шнур;
колосниковую решетку.

Из инструментов потребуются:

уровень, рулетка, угольник;
строительные карандаши;
резиновая киянка;
емкость для приготовления раствора;
дрель с насадкой-миксером.

Кладка печи своими руками — как сложить печь правильноВесь процесс возведения обогревательной конструкции состоит из таких основных этапов:

Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.

Отопительно-варочные печи для дома и дачи

Если у частного дома не имеется подвода к сети центрального отопления, отличным вариантом становится установка обычной кирпичной печи. Хотя, на самом деле, современная печь – не совсем обычная. В наше время единственным приемлемым вариантом является печь длительного горения, которую можно сделать своими руками как в простом варианте из обычной бочки, так и в более сложном и эстетически приятном – из печного кирпича.

Преимущество данной печи в том, что ее КПД составляет почти 100%, чем не может похвастаться даже русская печь. К тому же, эти печи могут быть разной конструкции, самой модернизированной из которых является варочная печь из кирпича, оборудованная духовкой и плитой для приготовления пищи. Готовка дома на открытом огне вместо газа – такое удовольствие могут позволить себе немногие.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
огнеупор – 43 штуки;
полнотелый кирпич – 382 штуки;
духовка-шкаф 28х33х50 сантиметра;
чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
решетка – колосник 30х20 сантиметров;
уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
сталь – кусок 0,3х0,28 метра;
полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

Полный ряд.
Дверца поддувала.
Проем окна для прочистки.
Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
Установка ДШ.
Укладка огнеупора на ребро вокруг ДШ.
Укладка по схеме.
Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
Оканчиваются чистки, вмуровывается крепежная проволока.
Укладывается колпак.
Монтаж перекрытия ВК, при этом вытяжки остаются.
Выкладываются печурки по схеме.
Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
Кладка выступов.
Выполняется дублирование выступов и монтаж уголка.
Дымоход БП перекрывается аналогично 19 ряду.
Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Печь-голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

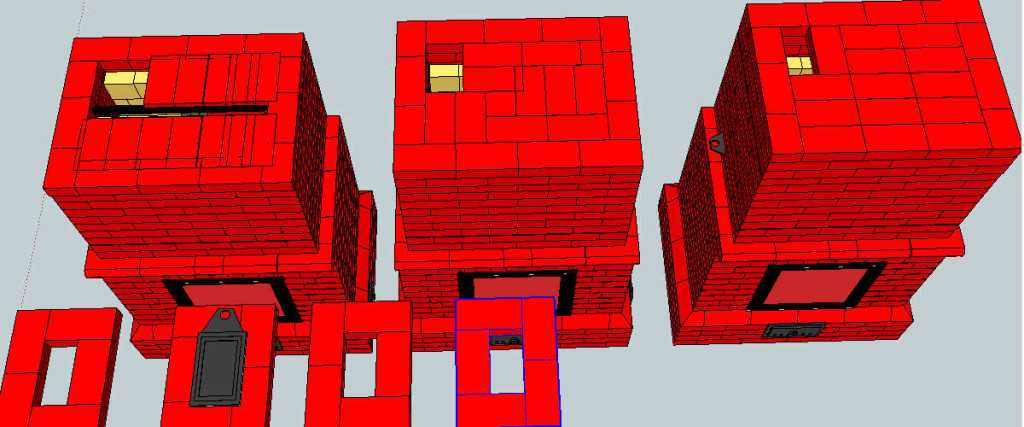

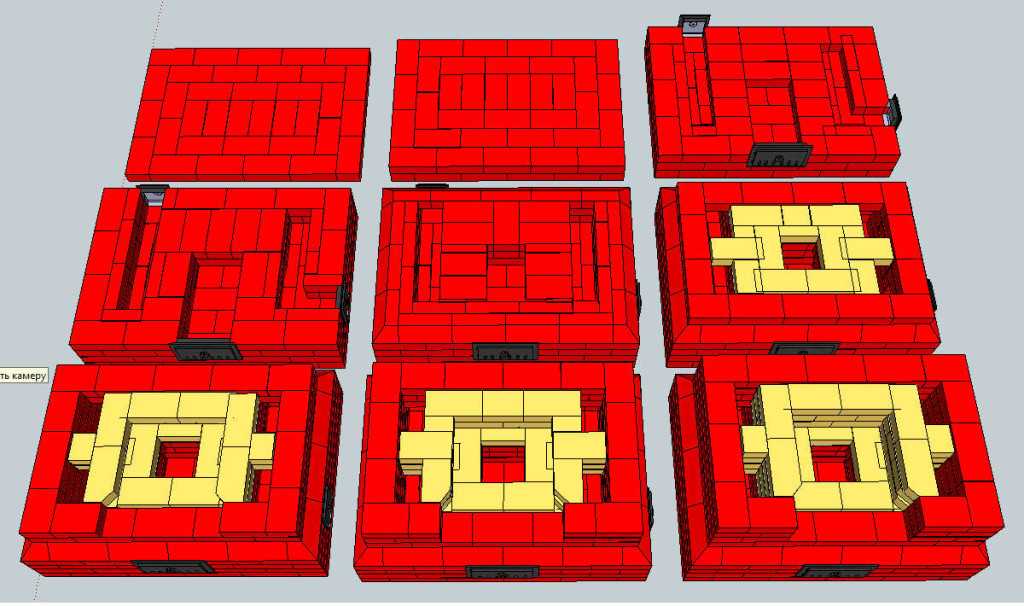

1-9 ряды

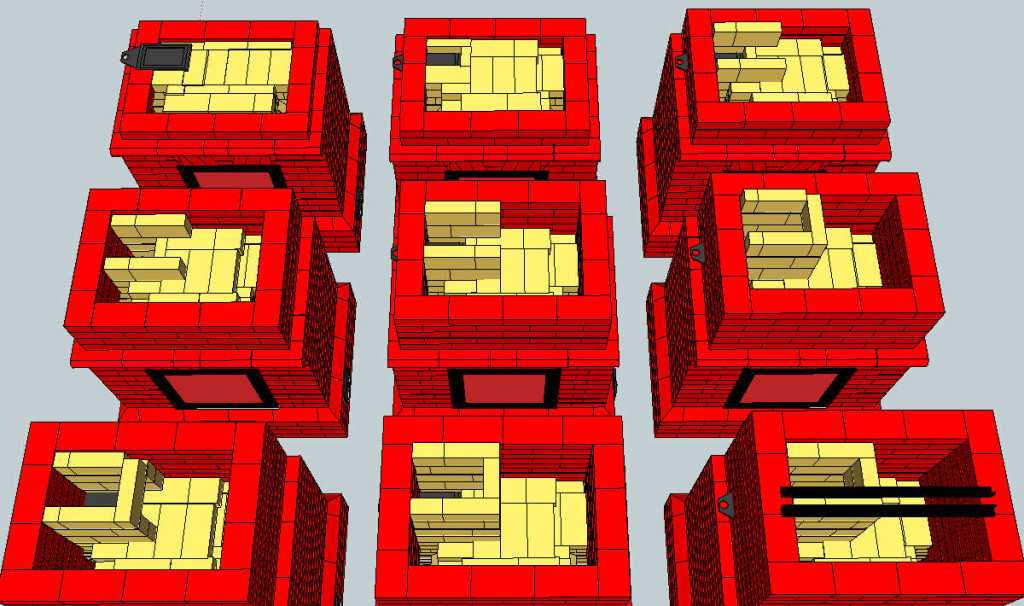

10-18 ряды

18-26 ряды

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

вывести дымоотводящую трубу на требуемую высоту;
заделать стыки между полом и печным агрегатом при помощи плинтуса;
заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Удачной работы!
