Газовая горелка для банной печи своими руками: как собрать горелку самостоятельно

Какими бывают горелки

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.

Горелки подразделяются по способу подачи воздуха:

Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.

Правила безопасности при использовании горелок

Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами. При эксплуатации газового оборудования следует придерживаться следующих правил:. При эксплуатации газового оборудования следует придерживаться следующих правил:

При эксплуатации газового оборудования следует придерживаться следующих правил:

Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.

Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.

По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом

Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:

соблюдение правил подключении газовой горелки;
соответствующая конструкция дымового канала, его качественная изоляция;
установка искрогасителя на верхушке дымохода.

Это минимальное количество требований для установки дутьевых газовых горелок.

Для атмосферных предъявляются дополнительные требования:

наличие регулируемой тяги;
обеспечение хорошей вентиляции;
объем помещения, в котором установлено газогорелочное устройство, от 12 м3.

В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.

Форсунка для печи

Газовая форсунка для печи используется для сжигания газообразных топлив, таких как газ. Они доступные в качестве атмосферных или импульсных горелок. При сравнении двух систем, особенно горелки воздуходувки, обеспечивают очень чистое и эффективное сгорание газовых продуктов во всех диапазонах мощности путём точного управления подачей топлива и воздуха для горения.

В современных и компактных нагревателях в настоящее время используются в основном плоские горелки, в которых пламя распределяется по нескольким соплам на большей площади. Рука оператора делает сгорание особенно эффективным, а также более чистым из-за более низкой температуры. Особенно благоприятным и чистым является так называемое каталитическое горение, при котором газ вступает в химическую реакцию окисления на поверхности катализатора с кислородом из воздуха. Этот процесс не требует обычного зажигания и характеризуется очень низкой температурой пламени.

Список источников

sovet-ingenera.com
build-experts.ru
www.steklogaz.ru
udobnovdome.ru
obrabotkametalla.info
master-kleit.ru
chebo.biz
remoo.ru

Виды и характеристики элементов для сжигания газа

Газовая горелка для котла выбирается по следующим характеристикам:

Срок службы. Период не может быть меньше эксплуатационного срока нагревателя.
Малый уровень шума. Если форсунки сильно шумят, это говорит о наличии неисправности – все детали проверяются в заводских условиях и должны соответствовать санитарно-гигиеническим нормам.
Вид топлива. Производители предлагают универсальные форсунки, работающие на магистральном, баллонном газе, дизельном топливе и пр. При смене энергоносителя требуется несложная перенастройка оборудования – такие горелки особенно удобны для владельцев загородных домов.
Простота установки и демонтажа.

Основное назначение устройства – смешивание газа и воздуха для формирования горючей среды. КПД горелок высокий, по типу смешивания различаются атмосферные и вентиляторные. Стоит рассмотреть их особенности подробнее.

Горелки атмосферные

Для формирования горючей субстанции горелки забирают воздух из помещения, где установлен нагреватель. Работают атмосферные газовые горелки для котлов отопления по принципу эжектора – внутри канальной конструкции расположены сопла для подачи газа. К соплам доставляется воздух, затем формируется горючая смесь, выходящая через перфорацию сопла.

В процессе выхода смеси создается малое разрежение воздуха, что позволяет затягивать кислород и формировать новую порцию смеси. Камера сгорания газа оснащена несколькими параллельными каналами с соплами, поэтому процесс формирования газовоздушной смеси выполняется в непрерывном цикле.

После сгорания нагретый газ перемещается в верхнюю часть теплообменной конструкции, отдавая тепло теплообменнику, а затем продукты сгорания вытягиваются в дымоход. Теплый газ вступает в реакцию с наружным холодным воздухом, за счет чего образуется тяга, она и обеспечивает подачу свежего воздуха для формирования газовоздушной смеси.

Плюсы атмосферных газовых устройств:

Простота и относительная дешевизна, проблемы с заменой оборудования не возникнет.
Энергонезависимость. Для запуска котла в работу не потребуется электричества

Важно поддерживать оптимальный уровень давления подачи топлива, соорудить качественный дымоход.
Низкий уровень шума, компактность прибора.

К недостаткам относят обязательность сооружения дымохода, чтобы продукты горения удалялись полностью.

Что касается КПД оборудования, то оно достаточно высокое, поскольку производители увеличивают количество входных отверстий с малым диаметром. Такая «перфорация» обеспечивает равномерность распределения газовоздушной смеси по камере сгорания, повышая производительность и энергоэффективность системы.

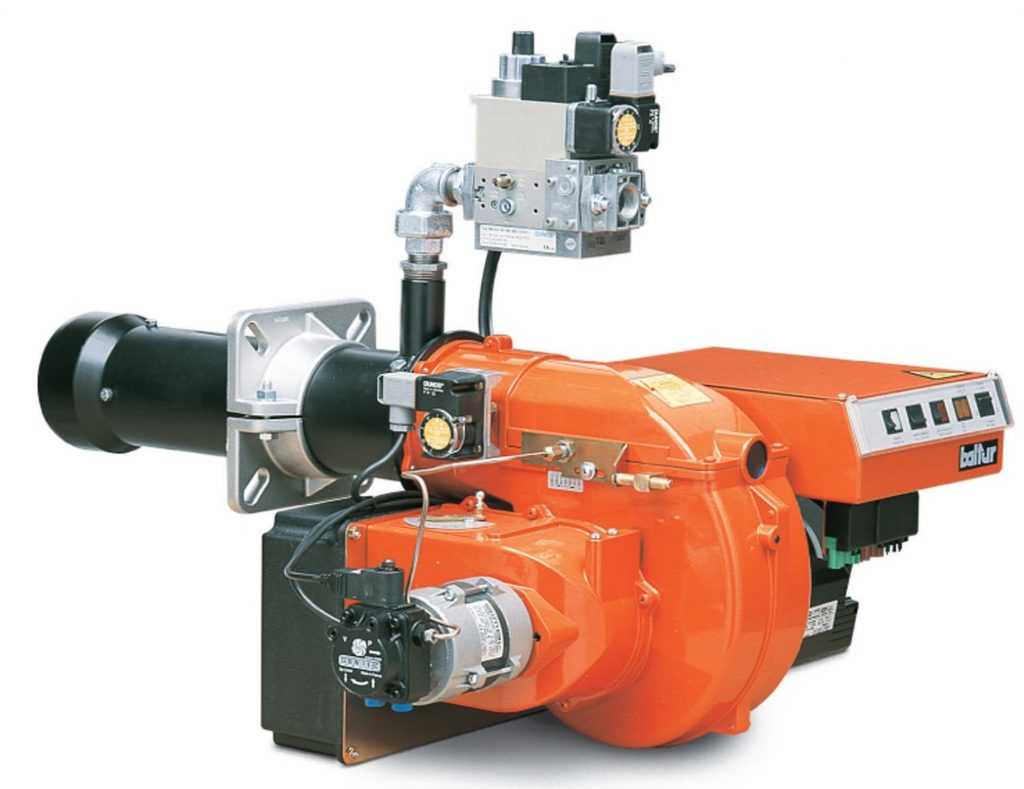

Вентиляторные горелки

Это более сложные газовые горелки для печей отопления, позволяющие контролировать процесс сгорания топлива. Вентилятор устанавливается для нагнетания воздуха в камеру сгорания и обеспечивает формирование газовоздушной смеси в герметичном отсеке для горения топлива.

Форсунки вентиляторного типа применяются в комбинированных нагревателях, оснащенных герметичной камерой горения.

Особенности устройств:

высокий КПД;
принудительное нагнетание воздуха;
оптимальное сочетание порций газа и кислорода для формирования горючей смеси.

Кроме нагнетания воздуха в камеру, вентилятор отвечает за выведение наружу продуктов сгорания, позволяет менять давление в сети посредством смены скорости вращения лопастей.

Главное отличие вентиляторных форсунок от атмосферных в виде формирования горючей смеси. В атмосферных котлах газовоздушная порция образуется на входе в горелку, в вентиляторных – на входе в камеру сгорания.

Вентиляторная газовая форсунка для отопления частного дома обладает широким списком достоинств:

Контроль работы сети, возможность влиять на процесс формирования газовоздушной смеси, изменять мощность котла.
Экономность расхода топлива.
Высокий КПД.
Можно ставить в квартирах и строениях малой площади. Это достигается ненужностью подключения к стандартному дымоходу. Коаксиальная труба пропускается через ближайшую наружную стену.

Тепловентиляторы газовые бытовые – это дорогие энергозависимые устройства, что является минусом агрегатов. Если прибор сломается, заменить его сможет только специалист, к тому же горелка отключается при перебоях с подачей топлива или электричества.

В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла. Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
Запуск отопительного оборудования после ремонта.
Наличие посторонних шумов при работе котла, газовой горелки.
Смена вида топлива.

Делаем газовый котел своими руками

Сделать что-либо самостоятельно – всегда приятно. Это, в свою очередь, может также обеспечить солидную экономию средств. Однако изготавливать газовые горелки для банной печи своими руками слишком рискованно.

Без надлежащих навыков и опыта можно допустить ошибки, цена которых в данном случае может быть крайне большой. Атмосферные банные горелки стоят не так уж и много. Так что лучше воспользоваться готовыми вариантами.

Другое дело обстоит с твердотопливным котлом для помещений. Его, при желании, можно переоборудовать в газовый. Установить атмосферную газовую горелку своими руками по силам простому человеку.

Кроме того, котел можно автоматизировать, разместив все необходимое оборудование снаружи. В тоже время устройство будет уступать обычному газовому котлу в компактности

Если габариты отопительной системы являются важным критерием, тогда лучше обратить внимание на уже готовые продукты

Туристская горелка также может быть модернизирована. В отличие от отопительных котлов, во многих случаях усовершенствования просто необходимы.

В процессе приготовления пищи очень важно, чтобы тепло, подаваемое к нагреваемой емкости не отводилось ветром. Также важным является защита огня от задувания

В этих целях используется ветрозащита.

Предлагаемые в магазинах варианты отличаются достаточно высокой ценой. Выгодным решением является самостоятельное изготовление данного элемента.

С целью изготовления ветрозащиты, в первую очередь, необходимо определиться с материалом. Подходящим вариантом являются листы алюминия. Главное, чтобы они были тонкими. Это обеспечит удобство работы с ними.

Кроме того, чем тоньше будет материал, тем меньше он будет весить, а во время длительных походов вес имеет особое значение.

Из листов необходимо соорудить полый цилиндр. Его высота должна быть достаточной, чтобы закрывать горелку и емкость, в которой будет готовиться пища. Процесс изготовления ветрозащиты не займет слишком много времени.

Справиться с этой задачей сможет любой человек. Так зачем платить лишний раз за приобретение данной конструкции магазину, если все можно сделать своими руками?

Устройство газовой горелки для котла

Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.

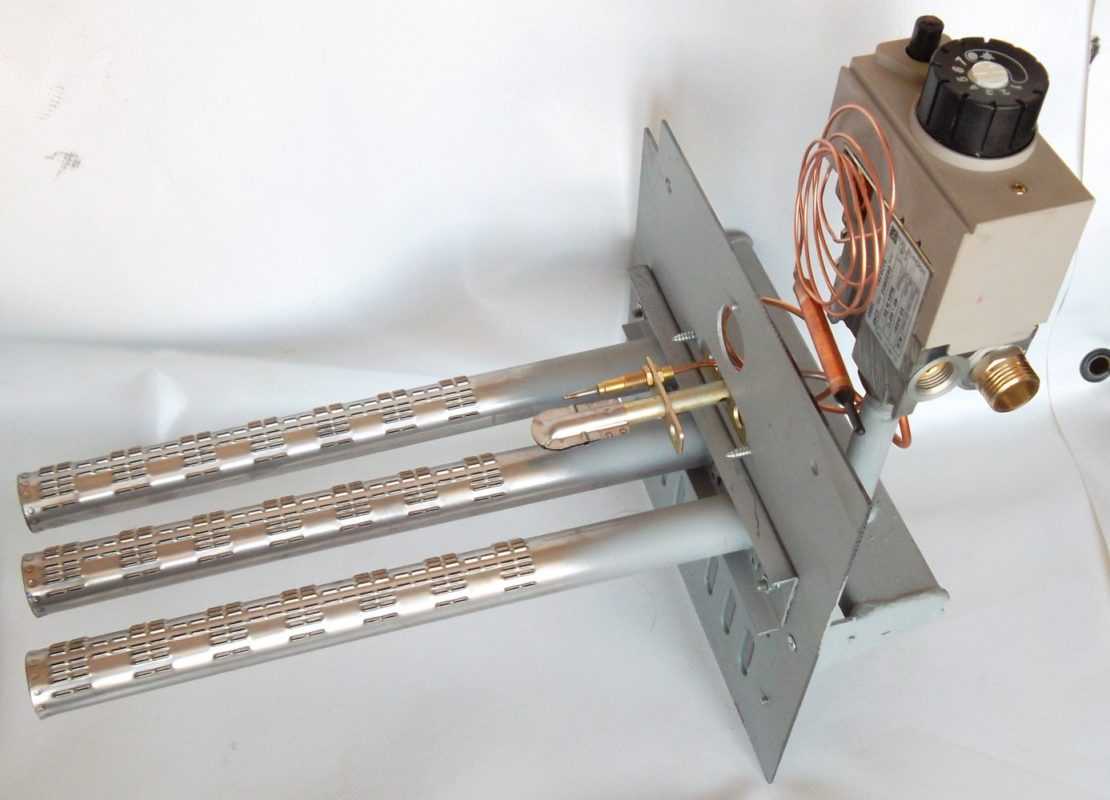

Устройство атмосферной горелки.

Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.

В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

Устройство вентиляторной горелки.

Блок устройства состоит из:

двигателя;
вентилятора;
автоматического блока управления;
редуктора;
реле давления воздуха;
смесителя топливной массы.

Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.

Типы печей для газового отопления

Газовые печи часто используются для отопления жилых помещений, но в основном они получили распространение при строительстве бань. Как правило, это готовые заводские модели в металлических корпусах, рассчитанные для тех или иных условий эксплуатации, с учётом проектных расчётов. Собираются и кирпичные аналоги под газ.

По способу генерирования тепла

По способу генерирования тепла печи разделяются на два основных типа:

с камерой сгорания,
с теплообменником.

В первом случае газообразное топливо поступает в огнеупорную камеру, где, сгорая, нагревает её стенки. Температура воздуха повышается, когда он проходит сквозь отверстия в кожухе и соприкасается с наружной поверхностью камеры. Второй вариант – это отопительные газовые печи для дома, которые часто ещё называют «обогревателями». В таких конструкциях горящий газ подаётся и в изогнутую жаростойкую трубу из стали, которая одновременно является и теплообменником.

Печь данного типа оборудована принудительной подачей воздуха и принудительным удалением продуктов горения. Она может устанавливаться как вертикально, так и в горизонтальном положении

По теплоемкости

Как и твердотопливные отопительные устройства, газовые агрегаты могут отличаться по теплоёмкость. Всё зависит от способности печи аккумулировать тепловую энергию. По этому признаку газовые печи для дома классифицируется на печи:

постоянного горения,
периодической топки.

Печное оборудование постоянного горения не имеет мощных стенок, быстро остывает. Но при этом и быстро нагревает помещение, так как воздух без каких-либо препятствий принимает энергию от разогретых тонких стенок. Чтобы обеспечить устойчивый температурный режим, печка всегда должна быть «включена». Это подходящая газовая печь для дачи, куда люди приезжают время от времени, и нужно в оперативном режиме нагревать дом до комфортной температуры.

Системы периодической топки имеют теплоёмкий массив, который, нагреваясь, потом (после прекращения подачи газа) какое-то время отдаёт тепло. Для создания аккумулирующего массива обычно применяется глиняный кирпич, которым могут быть выложены каналы, обложена камера сгорания, также делают простые отопительные щитки. Кстати, из-за высокой теплотворности банные печи на газе могут прогревать большую массу камней и «работать» на отопление несколько часов – это классический пример. Теплоёмкие печки для домашнего использования более актуальны.

Печь для бани на газе, в которой кроме камней будут прогреваться и кирпичные стенки. В таких конструкциях продукты горения отводятся прямотоком

Обратите внимание! Многие отопительные газовые печи для дома и дачи могут работать как при подключении к общей системе, так и от сжиженного баллонного газа, в том числе на биотопливе, полученном путём разложения органических отходов. Следует только выполнить необходимые перенастройки оборудования

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

Снимают дверцу топки.
Размещают в топочном пространстве горелку.
Щиток укрепляют в рамке дверцы.
Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку

Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию

Газовые форсунки для печей: типы и выбор

Многие пользователи путают два устройства — горелку и форсунку, на самом деле — это не одно и то же. Форсунка входит в конструкцию горелки, то есть они работают в паре. Она ответственна за процесс смешивания топлива с воздухом в нужном соотношении. Если воздуха подается мало, то такая смесь будет коптить, а если много, то процесс горения проистекать не сможет.

Существует 2 вида форсунок, в зависимости от технологии подачи воздуха:

Атмосферные — осуществляют забор дутьевого воздуха из помещения, где находится печь. Для работы такого устройства не нужна установка сложного функционального блока автоматики и регулирования. Основным недостатком является повышенные требования к организации приточно-вытяжной вентиляции. В связи, с чем они устанавливаются в хорошо проветриваемых комнатах. В современных модификациях предусмотрена установка специализированных детекторов, контролирующих уровень кислорода в помещении, и при предельно низких показателях, происходит отсечка газа.
Надувные форсунки работают с принудительной подачей воздуха дутьевым вентилятором. Они комплектуются сложным блоком автоматического регулирования процессами горения. Поэтому горелка в целом имеет более сложную конструкцию, а форсуночное устройство, расположенное в ней, должно обеспечить правильное смешение газа с воздухом. В таких конструкциях забор воздуха осуществляется с улицы.

Достоинства газовых форсунок

Форсунки жидкого и газообразного топлива — обязательный элемент горелочного устройства, они обладают многими достоинствами:

Устойчивость, прочность и износостойкость. Эти качества позволяют работать устройствам даже больше срока службы, заявленного производителями оборудования, более 12 лет.
Экологичность, благодаря грамотно организованному процессу горения, выбросы вредных веществ в атмосферу от них минимальны.
Обеспечивают предельные показатели КПД газовых котлов – 90- 92 %.
Легкая эксплуатация и техобслуживание.
Безопасность, устройство снабжается датчиками загазованности, которые в случае создания аварийной ситуации мгновенно перекрывают подачу газового топлива в печь.
Высокая степень ремонтопригодности, наличие в торговой сети достаточного объема запасных частей.

Важные моменты при выборе форсунки

Печь на газовом топливе — это модификация твердотопливных отопительных устройств. Обычно печь переводят на газообразное топливо, когда она и система дымоотвода находится в удовлетворительном состоянии. Если в доме впервые устанавливается отопительное оборудование, то в форсунку рекомендуется устанавливать не в печи, а специальном отопительном котле.

Поэтому перед выбором форсунки для печи, необходимо тщательно изучить все технологические нюансы такой установки:

Габариты помещения — топочной, где будет размещена печь. Если ее площадь меньше 14 м2, то потребуется установка распылительного устройства с принудительной подачей воздуха в составе наддувной газовой горелки.
Тип печи. Если она функционирует только на магистральном газе — достаточно установить атмосферную конструкцию. Если на сжиженном и жидком печном топливе, то потребуется горелка с наддувом.
Тепловая мощность

Нужно очень осторожно подойти к выбору мощности горелки, сильно мощную горелку устанавливать в печи не рекомендуется. Так как в этом случае материал ее может не выдержать высокие температурные режимы

Для предварительного расчета можно воспользоваться простым соотношением «отапливаемая площадь — мощность» из расчета на 10 м2 площади потребуется 1 кВт тепловой мощности.
Страна-производитель
Выбирая бренд горелки, важно учитывать, что западные варианты более долговечны и имеют лучшее оснащение системами безопасности. Тем не менее у них есть свои недостатки, так как они не всегда способны работать в условиях низкокачественных технологических параметров газовой сети, а кроме того на российском рынке они не имеют достаточного объема запасных частей, для выполнения ремонтно-восстановительных работ
Среди западных модификаций наиболее популярными являются немецкие и итальянские распылители.

Наддувные горелки

Наддувные, или дутьевые горелки являются более качественным, полностью автоматическим аналогом атмосферных горелок, которые продаются в комплекте с вентилятором, осуществляющим принудительную подачу воздуха в топливную камеру. При установке наддувной горелки в дровяную печь не обязательно располагать ее точно по центру топливника – вентилятор создает в нем принудительную циркуляцию горячего воздуха, что способствует равномерному прогреву камеры.

Такие горелки, как правило, имеют множество настроек – в зависимости от среднего давления газа, размеров парилки, режима использования печи и т.д. Многоступенчатые системы безопасности и качественная автоматика делают пользование печами с наддувными горелками вполне удобным и комфортным, при этом их можно настраивать на практически любую мощность в широком диапазоне.

Пожалуй, единственный недостаток таких горелок – их зависимость от электроснабжения, поэтому в местах нестабильной подачи электричества имеет смысл предусмотреть альтернативные источники питания. Также при покупке дутьевой горелки необходимо соотносить ее длину в глубиной топливной камеры -пламя не должно касаться задней ее стенки.
