Гравитационная система отопления: схема и расчет

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Использование циркуляционного насоса в гравитационном отоплении

В разговоре с одним монтажником я услышал, что насос, установленный на байпасе главного стояка, не может создать эффект циркуляции, так как установка запорной арматуры на главном стояке между котлом и расширительным баком запрещена. Поэтому можно поставить насос на байпасе обратной линии, а между врезками насоса установить шаровой кран. Такое решение не очень удобно, так как каждый раз перед включением насоса надо не забыть перекрыть кран, а после выключения насоса – открыть. При этом установка обратного клапана невозможна из-за его значительного гидравлического сопротивления. Чтобы выйти из этого положения, мастера пытаются переделать обратный клапан в нормально открытый.

Такие «модернизированные» клапаны создадут в системе звуковые эффекты из-за постоянного «хлюпанья» с периодом, пропорциональным скорости теплоносителя. Могу предложить другое решение. На главном стояке между врезками байпаса устанавливается поплавковый обратный клапан для гравитационных систем. Поплавок клапана в режиме естественной циркуляции открыт и не мешает движению теплоносителя. При включении насоса на байпасе клапан перекрывает главный стояк, направляя весь поток через байпас с насосом.

В этой статье я рассмотрел далеко не все заблуждения, существующие у специалистов, монтирующих гравитационное отопление. Если статья вам понравилась, готов продолжить ее ответами на ваши вопросы.

В следующей статье я расскажу о строительных материалах.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

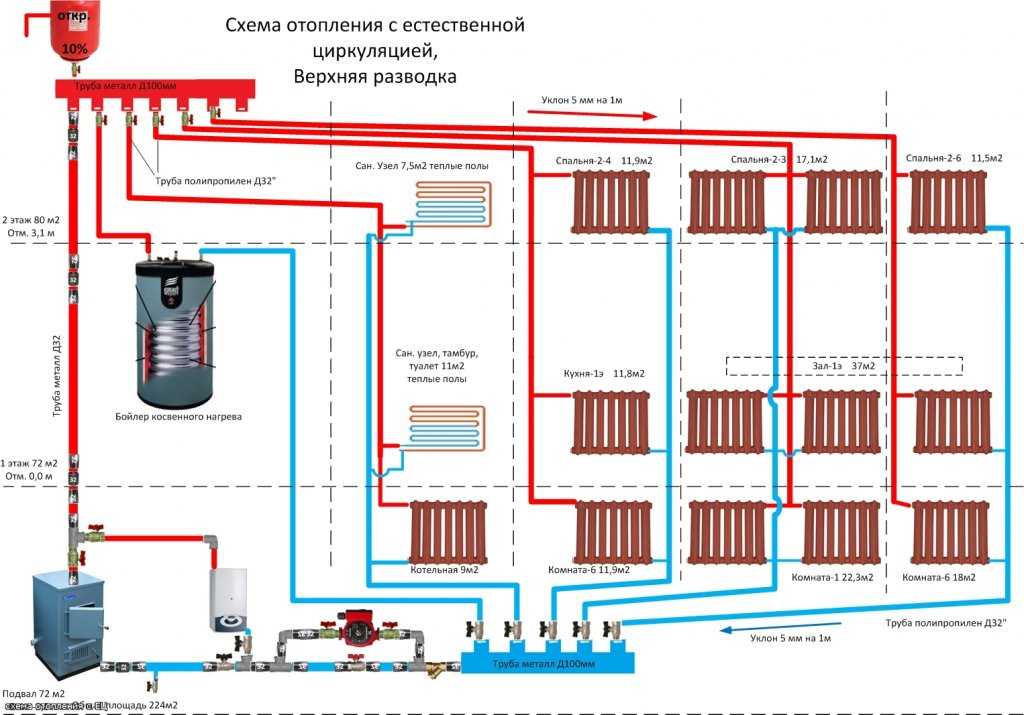

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

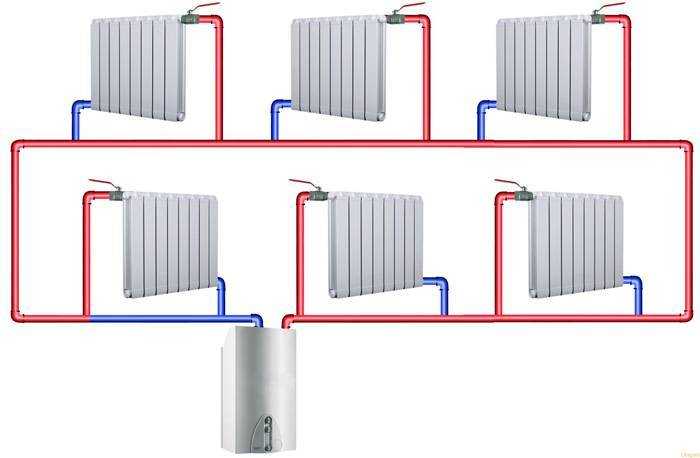

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Точный расчет двухтрубной системы отопления

Перед началом работ, необходимо составить схему отопления, определиться с материалом, сделать гидравлический расчет. Он необходим для вычисления падения напора на заднем участке либо для расчета диаметра трубы.

Расчет ведут с учетом следующих факторов:

  • Внутренняя поверхность труб и ее шероховатость;
  • Диаметр сечения;
  • Количество изгибов трубы;
  • Перепад давления между подачей и обраткой;
  • Количество радиаторов и их сечение;
  • Запорные элементы.

При проведении расчета, используют формулы и аксонометрическую таблицу. Можно воспользоваться специальной программой на ПО. За основной объект берут самое нагруженное кольцо или контур. В результате расчетов, оптимальная скорость движения должна составлять от 0,3 до 0,7 м/с.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Достоинства и недостатки

Предположим, что мы с нуля проектируем отопительную систему в частном доме. Стоит ли полагаться на естественную циркуляцию или лучше озаботиться покупкой циркуляционного насоса?

Плюсы

  • Перед нами саморегулирующаяся система. Скорость циркуляции будет тем больше, чем холоднее теплоноситель в обратном трубопроводе. Эта особенность системы вытекает из самого используемого физического принципа.
  • Отказоустойчивость — выше всяких похвал. В самом деле, что может случиться с контуром из толстой трубы и радиаторами? Подвижных и изнашивающихся элементов ведь нет; в результате гравитационные системы отопления способны работать без ремонта и обслуживания до полувека. Задумайтесь: вы можете сами сделать нечто, что послужит вашим детям и внукам!
  • Энергонезависимость — тоже огромный плюс. Представьте себе длительное отключение электричества среди зимы. Что вы будете делать без насоса, если метель повалила на столбы линии электропередач или на районной подстанции произошла авария?

Нарушенные линии энергоснабжения могут восстанавливаться несколько дней. Остаться на это время без отопления невесело.

Наконец, такая система проста в изготовлении. Вам не придется ломать голову над ее устройством: оно просто и понятно.

Минусы

Не обольщайтесь: все не так радужно, как может показаться на первый взгляд.

  • Система будет иметь большую тепловую инерционность. Говоря проще, от момента, когда вы разожжете котел, до прогрева последних в контуре радиаторов может пройти не один час.
  • Простота разводки и обвязки котла не означает ее дешевизну. Вам придется использовать толстую трубу, цена погонного метра которой достаточно высока. Впрочем, она дополнительно увеличит площадь теплообмена отопления с воздухом.
  • При некоторых схемах разводки разброс температуры между радиаторами будет значительным.
  • Из-за низкой скорости циркуляции при малой интенсивности нагрева есть вполне реальные шансы заморозить расширительный бак и вынесенную на чердак часть контура.

Немного здравого смысла

Уважаемый читатель, давайте на секунду остановимся и задумаемся: а почему, собственно, в нашем сознании естественная и принудительная циркуляция — это нечто взаимоисключающее?

Наиболее разумным решением будет следующее:

  • Проектируем систему, способную работать в качестве гравитационной.
  • Разрываем контур перед котлом вентилем. Разумеется, без снижения сечения трубы.
  • Врезаем обвод вентиля меньшим диаметром трубы и устанавливаем на обводе циркуляционный насос. Он при необходимости отсекается парой вентилей; перед насосом по ходу воды монтируется грязевик.

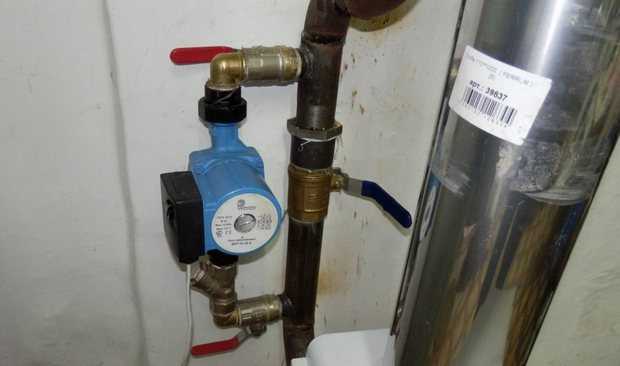

На фото — правильная врезка насоса. Система может работать и с принудительной, и с естественной циркуляцией.

Что мы приобретаем?

Полноценную отопительную систему с принудительной циркуляцией и всеми ее плюшками:

  • Равномерным нагревом всех отопительных приборов;
  • Быстрым прогревом комнат после запуска котла.

Систему вовсе не обязательно делать закрытой: насос прекрасно сможет работать и без избыточного давления. В случае, если электричество пропало — нет проблем: мы просто отсекаем насос и открываем вентиль на байпасе. Система продолжает функционировать уже как гравитационная.

Особенности и принципы работы системы

Другими словами, систему называют самотечной или с естественной циркуляцией. При нагреве, вода имеет свойство «расширятся», в этом и кроется весь принцип, по которому происходит циркуляция воды по трубам с помощью создания разного давления по замкнутому контуру. Простым языком, вода нагретая котлом, поступает к батареям, отдает своё тепло и возвращается, вытесняя вновь нагретую часть воды. Это происходит потому, что масса остывшей воды больше, а плотность выше. Такое явление, называется — конвекцией. Процесс в гравитационной системе отопление будет повторяться бесконечное количество раз, пока работает котёл. Придавать воде движения, котлу помогает разгонный коллектор. Он устанавливается вертикально над котлом, как можно выше, иногда на чердак дома, а сам котёл максимально низко по отношению к отопительным батареям. Скорость, которую он будет предавать воде, выталкивая её, напрямую зависит от высоты этого вертикального столба над котлом.

Вся система состоит из таких элементов:

  1. Котел;
  2. Расширительный бак;
  3. Трубы для циркуляции воды;
  4. Радиаторы (батареи);
  5. Гравитационный клапан (если потребуется).

На скорость циркулирующей воды в гравитационной системе отопления влияет ещё один фактор — гидравлическое сопротивление. Он зависит от следующих параметров:

  • от изгибов по контуру циркуляции воды и от их количества. Это напрямую влияет на сопротивление, которое будет встречаться на пути у воды;
  • от диаметра трубы;
  • от количества задвижек, кранов, клапанов и т.д.

Для того, чтобы краны не мешали напору воды свободно двигаться по трубам, они должны быть в открытом состоянии и иметь просвет, который будет максимально близок к диаметру трубы.

Когда вода, постоянно будет находиться в процессе нагревания, определённая её часть будет исчезать под видом испарений. Для этого, в верхней части конструкции установлен расширительный бак. Его функции таковы:

  1. Вывод образовавшегося пара из системы;
  2. Компенсация потерянного объема воды;

Такая схема с использованием расширительного бака, называется — открытой. Она имеет свой недостаток — вода испаряется достаточно быстро. Во избежание подобных ситуаций, используют схему закрытого типа, для больших систем гравитационного отопления. Она отличается от открытой тем, что:

  • в ней нет расширительного бака открытого типа. Вместо него, в том же месте, устанавливается воздухоотводчик, он срабатывает автоматически;
  • схема защищает систему от ржавления труб и установленных на них элементов, за счет вывода кислорода из состава воды;
  • чтобы компенсировать давление остывшей воды, устанавливается расширительный бак с мембраной закрытого типа. Она эластична и играет компенсирующую роль в изменении гравитационного давления в замкнутом контуре.

После того, как выбор пал на систему гравитационного отопления, надо приступать к процессу проектировки. Ни в коем случае, не стоит браться за это самостоятельно. Только специалист-теплотехник сможет надлежащим образом оценить обстановку и составить проект правильно, с учетом всех тонкостей. Он производит расчеты всех параметров системы и вычислит гидравлические показатели, которые скажутся на выборе диаметра будущего трубопровода, это лишь небольшая часть его работы. Если для клиента имеет значение внешний вид системы, приглашают дизайнера.

Для чего проводят гидравлическую настройку СО

Основной целью балансировки отопительной системы является правильное распределение количества теплоносителя к радиаторам (батареям) за единицу времени, направляя необходимое количество тепла в места, где ощущается его дефицит.

Для более полного понимания картины, представим, что на определенном участке СО происходит ее разделение на два контура, каждый из которых ведет в разные помещения. Так как объем помещений разный, то и длина контура может различаться. Контур с большей длиной (или большим количеством отопительных приборов) имеет больше гидравлическое сопротивление. Как известно, вода (теплоноситель) всегда идет по пути наименьшего сопротивления. Другими словами, по физическим законам в контур меньшей протяженностью попадет больше тепла, чем дальние радиаторы. На рисунке наглядно показано распределение тепловой энергии в двух одинаковых системах.

Не следует забывать, что в не настроенной СО теплогенератор работает, на максимуме, что негативно влияет на все элементы конструкции.

Суммируя вышесказанное, балансировку СО проводят для:

  • Равномерного нагрева батарей, независимо от их местоположения в системе отопления.
  • Экономной работы котельной установки.
