Котельная в частном доме

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Требования к дымоходу

В строительных нормах и правилах также указаны и требования к дымоходу:

  • сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
  • материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
  • газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
  • на все протяжение дымохода допускается не более 3 колен;
  • между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
  • высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

Оптимальная высота дымохода согласно СНиП 41-01-2003.

Зачем нужен проект для помещения котельной

Нормативной документацией при проектировании регламентируется:

  • размеры помещения;
  • размещение не более двух котлов в одном помещении;
  • использование материалов неподдающихся горению;
  • оконно-дверная группа;
  • требования по установке и материалу дверей (открывание наружу, противопожарная категория);
  • возможность повсеместного доступа;
  • окна должны содержать створки проветривания и обеспечивать естественное освещение;
  • оборудование вентиляции (естественной или принудительной с вытяжкой). Объём заменяемого воздуха рассчитывается по формуле: ШхДхВх3 м;
  • устройство дымохода, если есть необходимость;
  • подключение к инженерным сетям водопровода и канализации;
  • устройство фундамента для оборудования весом более 200 кг.

Обустройство газовой котельной, если сравнивать затраты, будет стоить дороже всего. Это следствие того, что проект котельной необходимо утверждать в органах надзора.

Нормы вентиляции газовой котельной по СНиП

Вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

  • В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
  • Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
  • Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
  • Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
    • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
    • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Размеры и другие параметры помещения

Расположение котельной и установка газовых котлов в частном доме производятся по инструкциям и согласно проекту.. Вам необходимо четко следовать указанным в них требованиям. Обязательные условия для кухни:

  • высота не менее 2,5 м;
  • объем помещения не менее 15 м3плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
  • в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  • кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2
  • допускается установка котла или с расчетной тепловой нагрузкой до 60 кВт, независимо от наличия газовой плиты и газового водонагревателя. Перед этим в помещении проводят подготовительные мероприятия, чтобы были учтены все нормативные требования

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

  • высота не менее 2,5 м;
  • объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
  • помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;
  • в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже или в цокольном этаже жилого здания помещение должно отвечать следующим требованиям:

  • — высота не менее 2,5 м;
  • — помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
  • — естественное освещение — из расчета остекления 0,03 м2на 1 м3 объема помещения;
  • — в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
  • — объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.

При размещении тепловых агрегатов в отдельном помещении на первом или цокольном  этаже оно должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

При мощности свыше 60 кВт обязательна  установка системы контроля загазованности. Она прекратит подачу газа, когда это потребуется.

Законодательство РФ обязывает владельцев газифицированных объектов устанавливать газовый счетчик для расчетов за потребляемый газ.

Также необходимо подвести в газовую котельную воду, оборудовать канализацию или устроить дренаж, если потребуется  слить воду из системы.

Какие должны быть двери в котельной

Ширина двери не уже 80 см. Двери, открывающиеся наружу должны быть слабо укрепленными, без замков и щеколд, для того, чтобы при взрыве дверь легко вылетела. А вот та, что ведет в соседнее помещение, должна  открываться внутрь,  быть противопожарной, с сопротивляемостью огню 0,75 ч. и выше, оснащена доводчиками.

Снизу на двери делается вентиляционная решетка с площадью живого сечения от 0,025 кв.м.

Наружный газопровод  прокладывают по стене здания на расстоянии не менее 1,5 метров от окон и дверей. В целях безопасности на газопроводе устанавливаются:

  • устройство, срабатывающее при появлении неисправности, с фланцевым соединением –  его крепят снаружи на высоте не выше 1,8 м.;
  • быстродействующий запорный клапан с электроприводом – в здании;
  • перекрывающий вентиль на трубе к каждому устройству – внутри помещения…

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

  • СНиП и ДБH от 2001 г.;
  • СНиП II-35-76 и 42-01-2002;
  • 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

  • при мощности котла до 30 киловатт – 7,5 кубометров;
  • до 60 киловатт – 13,5;
  • свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

  • требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
  • планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
  • расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
  • объем кухни – не менее 7,5 кубометров;
  • обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

  • площадь помещения для газового котла в частном доме – минимум 4 квадрата;
  • высота потолка – от 2,5 метров;
  • ширина наружной двери – 0,8 метра минимум;
  • облицовка стен – из негорючих материалов;
  • расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.
  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

Площадь окна в газовой котельной СНиП

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

  1. Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
  2. Стоящие по отдельности.
  3. Пристроенные.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

  1. Первый этаж.
  2. Цокольный уровень или подвал.
  3. Чердачное пространство.
  4. Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

  1. 150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
  2. 150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

  1. Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
  2. Высота постройки должна составлять как минимум 2,5 м.
  3. Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
  4. В самой котельной нужно установить окно с форточкой.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

  1. Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
  2. Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

  1. Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
  2. В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
  3. Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

  1. Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
  2. При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
  3. Напольное покрытие лучше забетонировать.
  4. Пристроенные помещения должны обладать площадью от 8-10 м².

Общая схема котельной

После соответствующей отделки помещения на отведенные места устанавливается проектное оборудование и прокладываются все коммуникации. Монтаж и обвязка котла выполняется по определенному регламенту.

Устройство любой котельной включает обязательные узлы и агрегаты. Зная предназначение каждого из них, можно обслуживать котельную своими руками.

Если схема предполагает не только отопление частного дома, но и горячее водоснабжение, то понадобится бак-водонагреватель, который называется бойлером.

На фото представлена функциональная схема котельной с комплектом всего необходимого оборудования.

Отопительный котел

Согласно действующей системе классификации, все котлы, которые применяются для отопления частного дома, относятся к классу источников тепла малой мощности.

Максимальная производительность такого теплогенератора 65 кВт.

Котлы подразделяются по следующим параметрам:

  • вид топлива;
  • материал теплообменника;
  • способ установки.

Выполняя проектирование котельной для частного дома, необходимо рассчитать площадь, которую будет занимать котел и предусмотреть возможность доступа к объекту при монтаже обвязки.

Действующие санитарные нормы и требования СНиП определяют: чтобы обогреть площадь в 10-ти кв. м, требуется 1 кВт мощности котла.

Согласно теории надежности, система отопления должна иметь сверхнормативный запас 20%. Теплотворная способность каждого вида топлива имеет свои значения.

В частном доме, после отделки, можно установить котлы следующего типа:

  • на твердом топливе;
  • на жидком топливе;
  • на природном газе;
  • на электричестве.

Каждый тип имеет свои характерные особенности в конструкции и режиме эксплуатации. Важным параметром считаются габаритные размеры котла.

Сегодня в проект закладывается система «умный дом», которая позволяет обогревать частный дом по заданной программе.

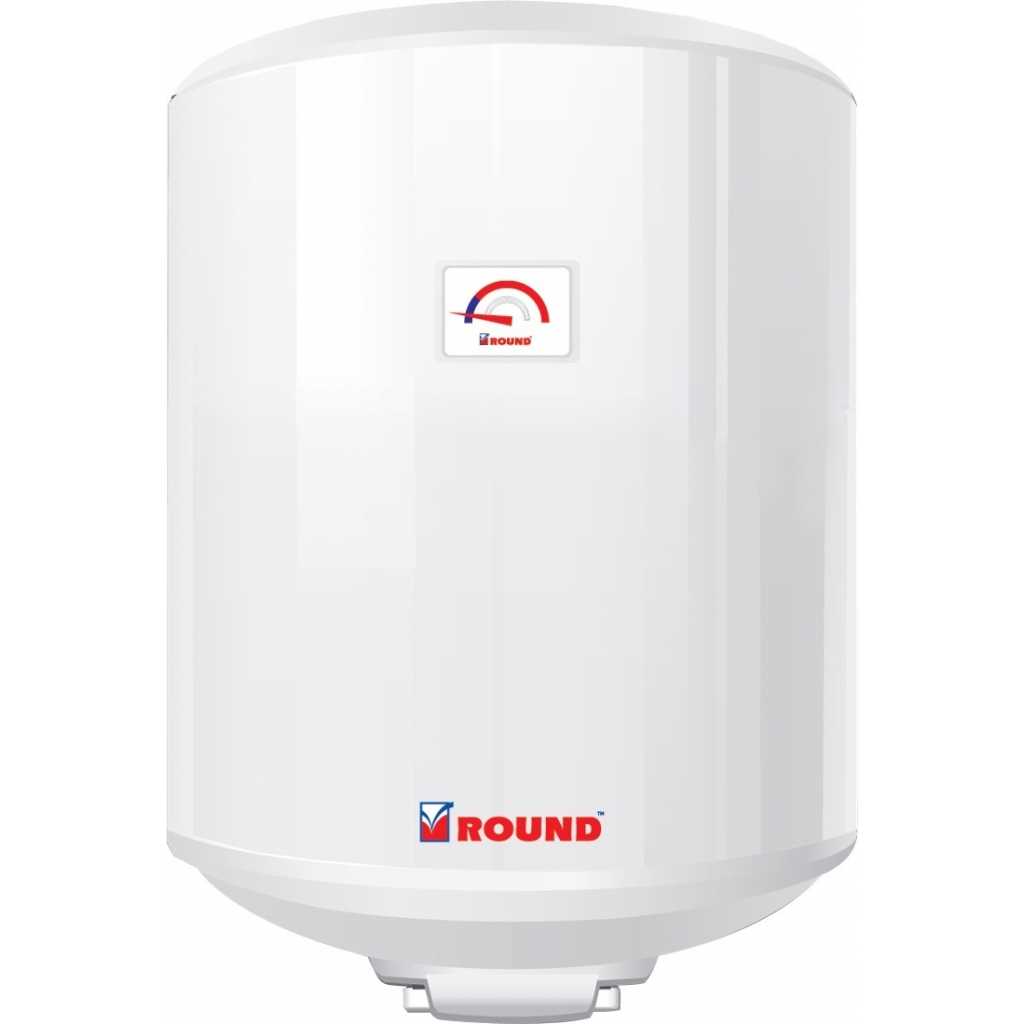

Если говорить коротко, то бойлер – это водонагревательный бак. Размеры нагревателя выбираются в зависимости от ежесуточной потребности.

Для семьи из 4-х человек вполне достаточно емкости бака в 100 литров.

Простейший бойлер можно сделать из комплектующих элементов своими руками. Самым удобным заменителем бойлера считается газовая колонка.

На рынке можно приобрести бойлеры косвенного нагрева и прямоточные. В комплекте с отопительным котлом поставляется бойлер косвенного нагрева.

Согласно СНиП, использовать воду из системы отопления для бытовых нужд нельзя. Устройство бойлера позволяет нагревать и подавать в трубопровод воду, пригодную для приготовления пищи и других потребностей жильцов частного дома.

Расширительный бак и коллектор

Для того чтобы горячая вода ритмично циркулировала по системе трубопроводов и не создавала чрезмерного давления, используется расширительный бак.

С его помощью компенсируется повышенное давление в системе отопления.

Устройство распределительного коллектора позволяет поддерживать равномерную циркуляцию теплоносителя по всем обогревающим приборам.

Схема коллектора включает в себя циркуляционный насос, гребенку и гидравлический распределитель.

Требования к качеству сборки этого узла высокие, особенно к регулированию температуры теплоносителя, который циркулирует в системе отопления частного дома.

Выполняя монтаж элементов своими руками, об этом следует помнить.

Группа безопасности и автоматика

Котельная должна обладать высокой надежностью и не представлять опасности для людей, проживающих в частном доме. Такие же требования предъявляются к помещению, в котором расположена котельная. В помещении обязательно должно быть окно.

Надежная вытяжка и окно с форточкой обеспечивают необходимую вентиляцию.

Обвязка котла включает в себя манометр, предохранительный клапан и электронное устройство управления.

Монтаж обвязки и настройку автоматической системы следует поручить специалистам. Проектирование и подводка всех необходимых коммуникаций к помещению, а также вентиляции необходимо выполнять по нормативам указанным в СНиП.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
