Водяной тёплый пол своими руками

Принципы проектирования

Рассчитывая водяной теплый пол, необходимо учитывать:

• только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
• шаг и способ укладки в бетоне трубопровода с водой;
• толщину стяжки – минимум над трубами должно быть 45 мм;
• требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
• вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
• длину труб в отдельном контуре ТП и всей системе отопления.

Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

Способы уладки контуров

Трубы в напольном контуре отопления укладываются:

• змейкой (петлями);
• спиралью (улиткой);
• сдвоенной спиралью;
• комбинированным способом.

Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.

Способы укладки

Утеплитель

В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

Толщина плит ЭППС подбирается так:

• 30 мм – если этажом ниже отапливаемое помещение;
• 50 мм – для первых этажей;
• 100 мм и более – если полы настилаются по грунту.

Утеплитель для пола

Коллекторно-смесительный узел

Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.
Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.

Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.

Коллекторный узел

Схема разводки теплого пола от насосно-смесительного узла

Модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

Чем заливать теплый водяной пол?

По вопросу заливки системы напольного отопления и системы отопления в целом нужно исходить из того живете вы в доме постоянно или это дачный вариант дома.

В первом случае только вода, желательно дистиллированная или прошедшая осмотическую обработку.

Во втором случае это вода с антифризом.

Предпочтительнее всегда использовать воду. Антифриз стоит денег и требует периодической замены. Также у системы отопления с антифризом уменьшается КПД.

А еще в доме, даже в котором живут только на выходных, желательно поддерживать тепло всегда. Представьте, что у вас есть дача, которая оборудована по последнему слову техники и вы зимой уезжаете в город и оставляете все размораживаться надеясь на антифриз в системе отопления. Но вам также надо продуть всю систему водоснабжения, осушить все гидрозатворы и даже вычерпать воду из унитаза)). Плюс ко всему, когда вы включите отопления стены «заплачут». Пару таких выходных и плесень пойдет везде.

А если система отопления подключена к дистанционному управлению через смартфон, то переживать за то, что система разморозиться вообще не стоит. Случись нештатная ситуация, дом не остынет моментально, должно пройти не один час, а то и сутки, чтобы температура понизилась до критической, вы успеете приехать и если не восстановить систему отопления, так хоть включить электрические конвекторы и т.д.

Модуль GSM управления котлом

Поэтому использовать антифриз можно, но нужно ли?!

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу — расстоянию между трубами.

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть — теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам — его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление — слишком большими.

Идеальное покрытие для теплого пола — это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый — очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни — линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум — без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

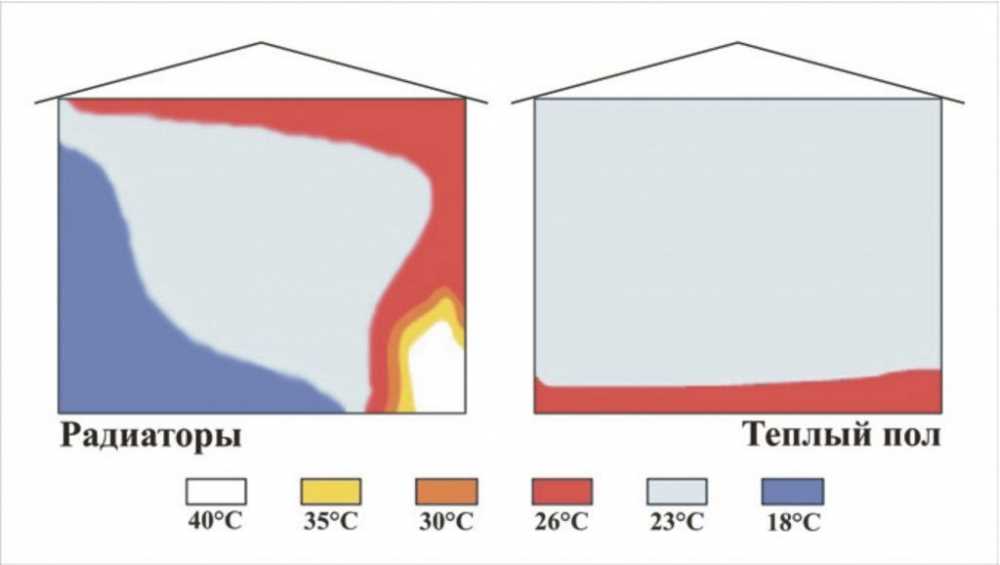

Что лучше — теплый пол или радиатор

Радиаторы — это привычный способ отопления по вполне доступной цене. Теплые полы — это комфортно и уютно, но стоимость их монтажа велика. Большинству людей, не имеющих специального теплотехнического образования, сложно сделать правильный выбор. Противопоставление этих систем отопления — распространенная ошибка. На самом деле они органично дополняют друг друга.

Одно из достоинств ТП — отсутствие сквозняков, поскольку обогревается весь пол в помещении. Но есть и недостаток — инерционность. Если температура наружного воздуха резко понизилась, то контур ТП просто не успеет достаточно прогреть квартиру.

Зимой так бывает часто. Днем солнышко пригрело, на градуснике –5 ºС. Ночью температура может быстро опуститься до –10 градусов, а если подует сильный ветер, то мороз усилится. Наружные стены будут быстро охлаждаться.

В таком случае и пригодятся радиаторы. Специалисты называют их «отсекателями сквозняков». Температура теплоносителя в них может быть в два раза выше, чем в контуре ТП. Поэтому радиаторы эффективно справляются с холодным потоком воздуха, стекающим по внешней стене.

Остается только определиться, будет ли система ТП основным или дополняющим источником тепла. В первом случае она должна компенсировать примерно 70 % общего количества тепловых потерь помещения, а во втором — около 30%. Остальное тепло будут давать традиционные радиаторы.

Типы монтажных схем

План расположения труб для системы отопления надо составлять не спеша. Ошибки могут становиться причиной появления очень неприятных проблем во время эксплуатации строения, их устранение – дорогое и сложное занятие. Намного целесообразнее предусматривать последствия решений на несколько шагов вперед. В настоящее время профессиональные монтажники систем подогрева пола рекомендуют использовать три схемы. Каждая имеет свои особенности, сильные и слабые стороны. Окончательное решение нужно принимать лишь после тщательного анализа всех факторов.

Таблица. Варианты контуров водяного пола

Тип схемы контура	Краткое описание особенностей обустройства и эксплуатационных характеристик
Улитка	Особенность – трубы укладываются двойной спиралью, которая копирует геометрию пола помещения. Первые витки делаются с удвоенным шагом, обратка уменьшает этот размер в два раза и доводит до рекомендованных значений. Плюсы монтажной схемы – минимизируется расход материалов и обеспечивается равномерный нагрев помещения. Минус – сложность монтажа, на основании необходимо делать предварительную разметку.
Змейка	Чаще всего применяется в небольших помещениях прямоугольной формы. Позволяет акцентировать отдельные зоны нагрева. Недостатки – существенная разность температуры нагрева пола на входе и выходе теплоносителя.
Смешанная	Наиболее сложная конструкция, рекомендуется применять в больших помещениях, у которых есть неотапливаемые площади. Дает возможность монтировать теплый пол с различными температурами нагрева отдельных зон, сокращает процент неэффективно использующихся труб.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
