Почему греется циркуляционный насос в системе отопления

3 Как разобрать циркуляционный насос?

Для осуществления ремонта циркуляционного насоса необходим его демонтаж и разборка. Демонтируют устройство по следующей схеме:

Разборка циркуляционного насоса

Агрегат отключают от питания. Для того, чтобы отсоединить кабель от клеммной коробки, надо снять корпус с блока питания устройства.
Перекрывают подачу жидкости боковыми вентилями и сливают остаток в системе.
Прибор откручивают отверткой-шестигранником, но вдруг болты прикипели, их смачивают специальной жидкостью WDи через 20-30 минут пробуют открутить снова.

3.2 Замена ремкомплекта

Замена ремкомплекта циркуляционного аппарата включает в себя:

разборку насосной части устройства;
замену комплектующих;
проверку работы двигателя;
сборку устройства;
диагностику работы оборудования.

Некоторые производители предлагают готовый ремкомплект для насосного оборудования. К примеру, ремкомплект циркуляционного насоса u4814с производительностью 5200 л/ч, напряжением 12/24 В и диаметром патрубков 38 мм. Покупка такого комплекта уменьшит трату времени и денежных средств.

Схема удаления воздуха

Проводить ремонт циркуляционного устройства своими руками стоит только после истечения гарантийного срока или при невозможности вызвать специалиста по ремонту. Некоторые узлы насосов тяжело найти в свободной продаже, что объясняется торговой политикой фирм-производителей.

Поэтому в ряде случаев экономней будет купить новый прибор, а не ремонтировать сломавшийся.

Где в Екатеринбурге купить насосы для скважин?

Когда дело доходит до обеспечения подачи воды на дачном участке или в частном загородном доме, эта задача в большинстве случаев ложится на плечи владельца.

Где лучше купить насосы в Харькове по хорошей цене?

Когда необходимо найти тепловое насосы в Харькове, или любой другой вид подобной техники, подходить к выбору торговой площадки нужно предельно внимательно.

Компании, в которых можно купить или арендовать бензобур в Минске

Самостоятельное бурение водных скважин на участке – довольно распространенное явление, особенно сегодня, когда доступны различные устройства. Поэтому есть.

Лучшие погружные дренажные насосы для грязной воды

Существует несколько разновидностей погружных насосов. Это могут быть как обычные скважинные модели для перекачки воды в систему водоснабжения, так и дренажные.

Лучшие ответы

марат мусин:

ПОСМОТРИ ПО ПАСПОРТУ КАКУЮ ЖИДКОСТЬ НАДО ЗАЛИВАТЬ

******:

Похоже он работает на сухую или нет в нем протока воды.

Владимир Петров:

Проверяйте систему похоже у вас просто плохо идет вода в новую ветку или совсем не идет . А фильтр вы чистили может в нем дело . Или на новой ветке трубы маленького диаметра . И еще проверьте вы его правильно поставили там есть стрелка направление воды

Viktorij Lashhehova:

❝Собственно в чем может быть проблема? ❞Если были финансовые разногласия при расчете с исполнителем, то надо их разрешить и у вас после все заработает правильно.

Упоротый Как Цап:

Похоже, что ротор насоса не крутится. На торцевой части насоса есть пробка со шлицем под отвертку. Выверните эту пробку и постучите по оси ротора металлическим предметом (например той же отверткой)… у меня в прошлом году была аналогичная ситуация и после нескольких легких ударов отверткой насос заработал и работает до сих пор.

Основные разновидности

Существуют различные виды циркуляционных насосов. Конструкционные особенности во многом определяют то, как работает конструкция. Выделяют два основных типа рассматриваемого оборудования:

С сухим ротором.
С мокрым ротором.

Циркуляционный насос с сухим ротором

Циркулярные насосы для системы отопления производят различные компании. Качество применяемых материалов определяет то, как долго сможет прослужить конструкция. Кроме этого, есть рециркуляционный насос для отопления.

Классификация может проводится также по следующим показателям:

Типу применяемого материала при изготовлении корпуса.
Размерам и мощности.
Типу установки.

Циркуляционный насос с мокрым ротором

Большинство моделей обладает схожими эксплуатационными характеристиками, учет которых позволяет подобрать более подходящий вариант исполнения. Рассмотрим конструктивные особенности вариантов исполнения с сухим и мокрым ротором подробнее.

Возможные неполадки и способы их устранения

Какие поломки могут возникнуть и как сделать ремонт циркуляционного насоса своими руками? Давайте разбираться.

Насос гудит, а рабочее колесо не вращается

Посторонний предмет в камере рабочего колеса.
Длительный простой аппарата привел к окислению вала ротора.
Подача электропитания к клеммам устройства нарушена.

Устранить неисправности в первом случае можно аккуратно сняв устройство и раскрутив корпус в зоне крыльчатки. При наличии постороннего предмета, удалить его и провернуть вал руками. Во избежание повторного попадания инородного тела следует установить на патрубок фильтр.

Гудение помпы может наблюдаться и при длительном простое и окислении вала. Необходимо тщательно зачистить все окислившиеся места и смазать движимые части рабочего узла.

Гудит циркуляционный насос и при нарушении электропитания. Сперванадо проверить напряжение тестером. При неисправности или порыве кабеля его следует заменить. Если кабель в порядке, смотрят напряжение на клеммах. Значок бесконечность на тестере говорит о замыкании. Меньшее напряжение означает обрыв обмотки. В обоих случаях необходима замена клемм.

Насос не работает совсем

Насос не работает, когда в сети нет напряжения. Тестером проверяют напряжение, а также правильность подсоединения аппарата к питанию.

Вал циркуляционного насоса

При наличии в помпе плавкого предохранителя, есть риск его перегорания от скачков напряжения. Если такое происходит, предохранитель заменяют. Желательно установить надежный стабилизатор.

Насос включается, но через пару минут останавливается

Причинами могут быть:

Накипь между движущимися частями устройства.
Неправильное подключение насоса в районе клемм.

Помпа может включаться, но и сразу останавливаться при наличии накипи. Известковый налет удалить и смазать стыки между статором и ротором.

Во втором случае проверяют плотность предохранителя на устройстве. Его снимают и чистят все зажимы. В клеммной коробке должны быть правильно подключены все провода.

При включении насос шумит

Если насос шумит, это может свидетельствовать о присутствии воздуха в системе. Необходимо спустить воздух из труб, в верхней части контура смонтировать узел для того, чтобы воздух выпускался автоматически.

Шуметь помпа может также из-за износа подшипника крыльчатки. Требуется разобрать корпус аппарата, и при необходимости подшипник заменить.

Насос вибрирует и шумит

Если включение насоса сопровождается вибрацией и шумом, то причина в недостаточном напоре в замкнутом контуре. Решить можно, добавив воды в трубы или повысив давление у входного патрубка насоса.

Слабый напор

При слабом напоре или когда помпа почти не качает теплоноситель, проверяют направление вращения крыльчатки в корпусе аппарата. Если рабочее колесо крутится неправильно, то допустили ошибку при подключении насоса к клеммам по фазам, если используют трехфазную сеть.

Снижение напора может стать следствием высокой вязкости теплоносителя. Крыльчатка при этом испытывает повышенное сопротивление и плохо работает, не в полную силу. Надо проверить сетчатый фильтр и прочистить его. Желательно проверить также сечение труб отверстий. После этого потребуется регулировка правильных параметров работы помпы.

Оборудование не включается

Помпа не включается при проблемах в электропитании. Надо проверить фазы и предохранители. Если они в порядке, значит, сгорела обмотка привода. В таком случае придется обратиться за помощью к специалистам.

На внутренних поверхностях насоса не должно возникать ржавчины

При диагностике оборудования можно воспользоваться индикатором – тестером вращения вала циркуляционного насоса. Он позволяет убедиться в исправности насоса без подключения к электросети.

Что делать, если нагрелось насосное оборудование

При возникновении такой ситуации первое, на что стоит обратить внимание — это открытость запорной арматуры. Далее проверяется правильность установки насоса, его вращения и обратного клапана

Из прибора отопления требуется спустить воздушные массы.

Внимание! Вращение циркуляционного насоса должно быть сонаправлено со стрелкой, обозначенной на корпусе. Сравните температуру самого агрегата и обратного клапана

Показатель не должен сильно отличаться

Сравните температуру самого агрегата и обратного клапана. Показатель не должен сильно отличаться.

Проблема может быть и в потребляемой прибором нагрузке. Для этого проверяется каждая его фаза.

Как вариант, насос разбирается и промывается, дабы исключить вероятность его засорения.

1 Задача и роль насоса

Чтобы будущая система отопления работала слаженно и без сбоев, следует уделить внимание каждому элементу, обеспечивающему нормальный обогрев. В вопросе выбора комплектующих мелочей не бывает

Здесь роль играют все характеристики каждой детали: от мощности котельной установки до диаметра магистралей и типа труб. Немаловажным фактором успешной работы всей системы является циркуляция носителя тепла. Она обуславливается действием насосного оборудования, которое перекачивает теплоноситель от котла к радиаторам, запуская обогревательные процессы, или естественным путем.

естественная циркуляция теплоносителя

Приверженцы естественной циркуляции уверены, что насосное оборудование только повышает стоимость коммунальных услуг, поэтому лучше обходиться без него. И если изначально такое утверждение может показаться справедливым, то, на самом деле, оно имеет массу подводных камней.

Как устроены и работают циркуляционные насосы

Принцип работы циркуляционных насосов мало чем отличается от устройства дренажных моделей. Корпус прибора изготовлен из прочных материалов, устойчивых к коррозии. Обычно это нержавеющая сталь, алюминий, латунь, чугун. При запуске двигатель начинает вращать ротор, оснащенный крыльчаткой. В результате давление на входном патрубке снижается, и вода засасывается в гидравлическую камеру. Вращение крыльчатки создает центробежную силу. Вода прижимается к стенкам камеры и с силой выбрасывается в трубопровод через выходное отверстие. Так обеспечивается принудительная циркуляция теплоносителя в закрытом контуре отопления.

Конструктивные различия между устройствами разных типов

Существует два основных типа насосов – с «мокрым» и «сухим» роторами. «Мокрый» ротор отделен от воды специальными уплотнительными кольцами, между которыми находится тонкая водяная пленка. При износе кольца истираются и плотнее прижимаются друг к другу, что гарантирует герметичность конструкции на протяжении нескольких лет. Охлаждение и смазка осуществляются за счет рабочей жидкости. Насосное оборудование этого типа устанавливают в небольших по объему теплоносителя системах, т.к. обеспечить герметичность соединений в конструкциях большого диаметра затруднительно

При монтаже приборов важно добиться строго горизонтального расположения вала, иначе устройство может работать со сбоями

Основное преимущество «сухих» моделей заключается в высоком КПД. Он составляет 80%, что выгодно отличает его от 50% КПД устройств «мокрого» типа. Роторы «сухих» циркуляционных насосов отопления не контактируют с жидкостью. В зависимости от расположения двигателя конструкции делят на горизонтальные (консольные), вертикальные и блочные. Все «сухие» модели шумят при работе, чувствительны к качеству теплоносителя и чистоте воздуха. Их желательно устанавливать в отдельных помещениях котельных, контролируя чистоту воды в системе и воздуха в помещении.

Почему греется циркуляционный насос – основные причины

В идеале температура насоса должна быть такой же, как труб с теплоносителем. Если она выше, значит, либо допущены ошибки в монтаже, либо есть проблемы с эксплуатацией. Обычно циркуляционный насос системы отопления греется по таким причинам:

– Неправильный монтаж. Определить наличие ошибок установки проще всего: устройство начинает перегреваться на начальном этапе эксплуатации системы отопления.

– Засоренная система. Со временем в трубах накапливаются различные отложения, ржавчина. Это приводит к сужению диаметра прохода для воды. Насосу приходится работать в режиме повышенной нагрузки, чтобы протолкнуть теплоноситель в суженные трубы, и электродвигатель перегревается. «Вылечить» его помогут профилактические меры – внеплановое обслуживание отопительной системы.

– Инородное тело. Если коммуникации зашлакованы, от внутренних поверхностей труб и радиаторов могут отрываться кусочки ржавчины или известкового налета. Попадая в насос, они заклинивают электродвигатель. Результат обычно предсказуем: если вовремя не разобрать и не прочистить прибор, выйдут из строя катушки двигателя.

– Недостаток смазки подшипников. Если ее мало, подшипники истираются гораздо быстрее, что сокращает срок службы всего устройства в целом. Двигатель заклинивает. Насос желательно демонтировать и отнести в мастерскую.

– Пониженное напряжение в сети. Если напряжение ниже стандартных 220 V, двигатель перегревается и быстро выходит из строя. При первых признаках перегрева имеет смысл определить напряжение в сети с помощью вольтметра. Возможно, проблема вовсе не в самом насосе.

Если греется циркуляционный насос, причины могут быть самыми разными. Не спешите демонтировать устройство. Для начала измерьте напряжение в сети. Если оно нормальное – промойте систему каустической содой, заполнив ее хотя бы на час, а потом слив раствор. Если же и это не помогло, обращайтесь к специалистам, иначе прибор перегорит и придется покупать новый, потому что перемотка обмоток двигателя может обойтись дороже.

2 Типичные неисправности циркуляционных насосов

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

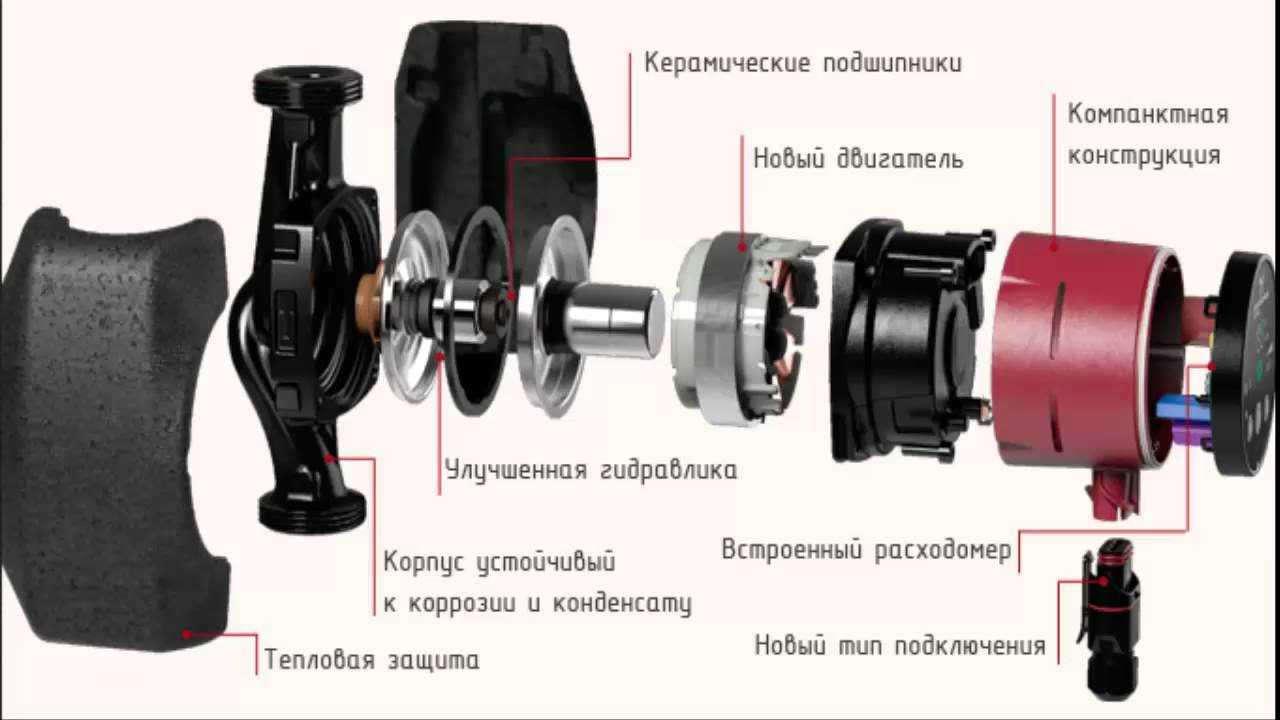

Устройство циркуляционного насоса нового поколения

изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Устройство, виды и принцип действия циркуляционных насосов

Не зная устройство циркуляционного насоса, вы не сможете не только осуществлять ремонт такой гидромашины, если в этом возникнет необходимость, но и заниматься ее регулярным техническим обслуживанием. Конструкцию циркуляционных насосов составляют:

корпус, изготовленный из нержавейки или цветных сплавов;
электродвигатель, вал которого соединен с ротором;
непосредственно сам ротор, на котором устанавливается колесо с лопатками – крыльчатка (ее лопасти, постоянно контактирующие с перекачиваемой средой, могут быть изготовлены из металла или полимерных материалов).

Конструкция циркуляционного насоса

Работает циркуляционный насос вне зависимости от своего конструктивного исполнения по следующему принципу.

После подачи электрического тока вал приводного двигателя начинает вращать ротор, на котором установлена крыльчатка.
Поступающая во внутреннюю часть насоса через всасывающий патрубок жидкость-теплоноситель отбрасывается рабочим колесом и центробежной силой к стенкам рабочей камеры.
Жидкость, на которую воздействует центробежная сила, выталкивается в нагнетательный патрубок.

Как уже говорилось выше, в зависимости от конструктивных особенностей циркуляционный насос для отопления может относиться к различным видам. Так, выделяют устройства с ротором:

В частных домах наиболее часто используются циркуляционные насосы «мокрого» типа

У циркуляционных насосов первого типа, которые и используются преимущественно для оснащения бытовых систем отопления, ротор постоянно находится в жидкой среде. Это способствует не только смазке движущихся элементов, но и их эффективному охлаждению. К основным достоинствам оборудования данного типа следует отнести:

низкий уровень шума при работе, так как вода, в которой находятся все движущиеся элементы такого устройства, отлично поглощает вибрации;
простоту монтажа (такие насосы просто врезаются в трубопровод), технического обслуживания и ремонта.

Между тем насосы с «мокрым» ротором, если говорить об их недостатках, отличаются не слишком высоким КПД, могут устанавливаться только в горизонтальном положении и очень критично относятся к отсутствию жидкости в системе отопления.

Насосы с «сухим» ротором устанавливаются в отдельных котельных и используются в системах, отапливающих большие площади

Приводной двигатель насосов с «сухим» ротором вынесен в отдельный блок. Вращение от вала электродвигателя передается крыльчатке посредством специальной муфты. В отличие от устройств с «мокрым» ротором, помпы данного типа характеризуются более высоким КПД (до 80%), но и более сложной конструкцией, что несколько усложняет процедуры по их обслуживанию и ремонту. Циркуляционные насосы с «сухим» ротором врезают в трубопровод и крепят их корпус к стене, для чего используется специальная консоль.

Не нагревается радиатор отопления

Конструкция радиатора отопления

Чаще всего проблемы с нормальной теплоотдачей возникают в радиаторах отопления. Это объясняется их специфической конструкцией – теплоноситель движется не по одной трубе, как в транспортировочной магистрали, а распределяется по нескольким.

В каких случаях не греет радиатор отопления? Существует несколько факторов, напрямую влияющих на правильность работы батареи.

Воздушные пробки в отоплении

Установленный кран Маевского

Существует несколько причин появления воздушных пробок в системе отопления – превышение температурного режима, испарение воды и т.д

Важно, что следствием этого является появление мест в магистрали, не заполненных теплоносителем. Чаще всего это радиаторы отопления

Для их устранения необходим монтаж крана Маевского – воздушного клапана, выпускающего избыток воздуха из прибора.

Как определить, почему плохо греет радиатор отопления? Самый простой метод – перепад температур на поверхности. В месте образования воздушной пробки она будет значительно ниже, тем самым препятствуя нормальному прохождению теплоносителя. Для ее устранения необходимо выполнить следующие действия:

С помощью отвертки или поворотного рычага открыт кран Маевского;
Добавлять в систему воду, пока вместе с воздухом из крана не начнет вытекать теплоноситель;
Перекрыть подачу воды.

После запуска системы отопления поверхность радиатора должна нагревать равномерно. В противном случае повторить процедуру.

Неправильный монтаж и известковый налет в трубах

Схемы монтажа подключения радиатора

От корректной установки радиатора зависит эффективность его работы. Он не должен быть наклонен относительно плоскости пола и стены. Если это условие не было выполнено, то неизбежно возникнет вопрос – почему не греет батарея отопления.

Для проверки правильности установки радиатора можно взять стандартный строительный уровень. Если верхняя плоскость батареи имеет отклонения – следует выполнить повторный монтаж. Лучше всего использовать для этого новые усиленные крепления.

Если же и после этого вопрос, почему не греет радиатор отопления остается нерешенным, рекомендуется сделать промывку системы отопления. Эта проблема актуальна для старых труб и радиаторов, изготовленных из стали и чугуна. Со временем на внутренней поверхности скапливается известковый слой, препятствующий нормальному протеканию теплоносителя. Выполнить процедуру промывки можно несколькими способами:

Гидравлическая. В контур системы подключается специальный насос, который создает большой напор воды. Под действием этой силы накипь разбивается на небольшие фракции и задерживается в фильтре насоса;
Химическая. Специальные добавки воздействуют на известковый налет, который теряет однородность и отслаивается от внутренней поверхности. В дальнейшем выполняется гидравлическая промывка для удаления остатков мусора.

Специалисты рекомендуют применять комплексный метод для решения проблемы, при которой батарея отопления не нагревается. После проверки правильности монтажа выполняется промывка системы, а затем правильное заполнение с открытым краном Маевского.

Если двухтрубная отопительная система не греет из-за засора труб – нужно внимательно выбирать технологию очистки. Для трубопроводов из полипропилена химическую прочистку делать нельзя.
