Тепловой насос для отопления дома: принцип действия устройства, преимущества, виды и монтаж

Тепловые насосы – классификация

Работа теплового насоса для отопления дома возможна в широком температурном диапазоне – от -30 до +35 градусов по Цельсию. Наиболее распространены приборы абсорбционные (переносят тепло посредством его источника) и компрессионные (циркуляция рабочей жидкости происходит за счет электроэнергии). Наиболее экономичны абсорбционные устройства, однако они более дорогостоящие и обладают сложной конструкцией.

Классификация насосов по типу источников тепла:

Геотермальные. Забирают тепло воды или земли.
Воздушные. Забирают тепло атмосферного воздуха.
Вторичного тепла. Забирают так называемое производственное тепло – образующееся на производстве, при отоплении, прочих промышленных процессах.

Теплоносителем может выступать:

Вода из искусственного или естественного водоема, грунтовые воды.
Грунт.
Воздушные массы.
Комбинации вышеперечисленных носителей.

Насос геотермального типа – принципы устройства и работы

Насос геотермальный для отопления дома использует тепло грунта, которое он отбирает вертикальными зондами или горизонтальным коллектором. Зонды размещаются на глубине до 70 метров, зонд находится на небольшом удалении от поверхности. Такой тип устройства наиболее эффективен, поскольку у источника тепла довольно высокая постоянная в течение всего года температура. Поэтому необходимо затратить меньше энергии на транспортировку тепла.

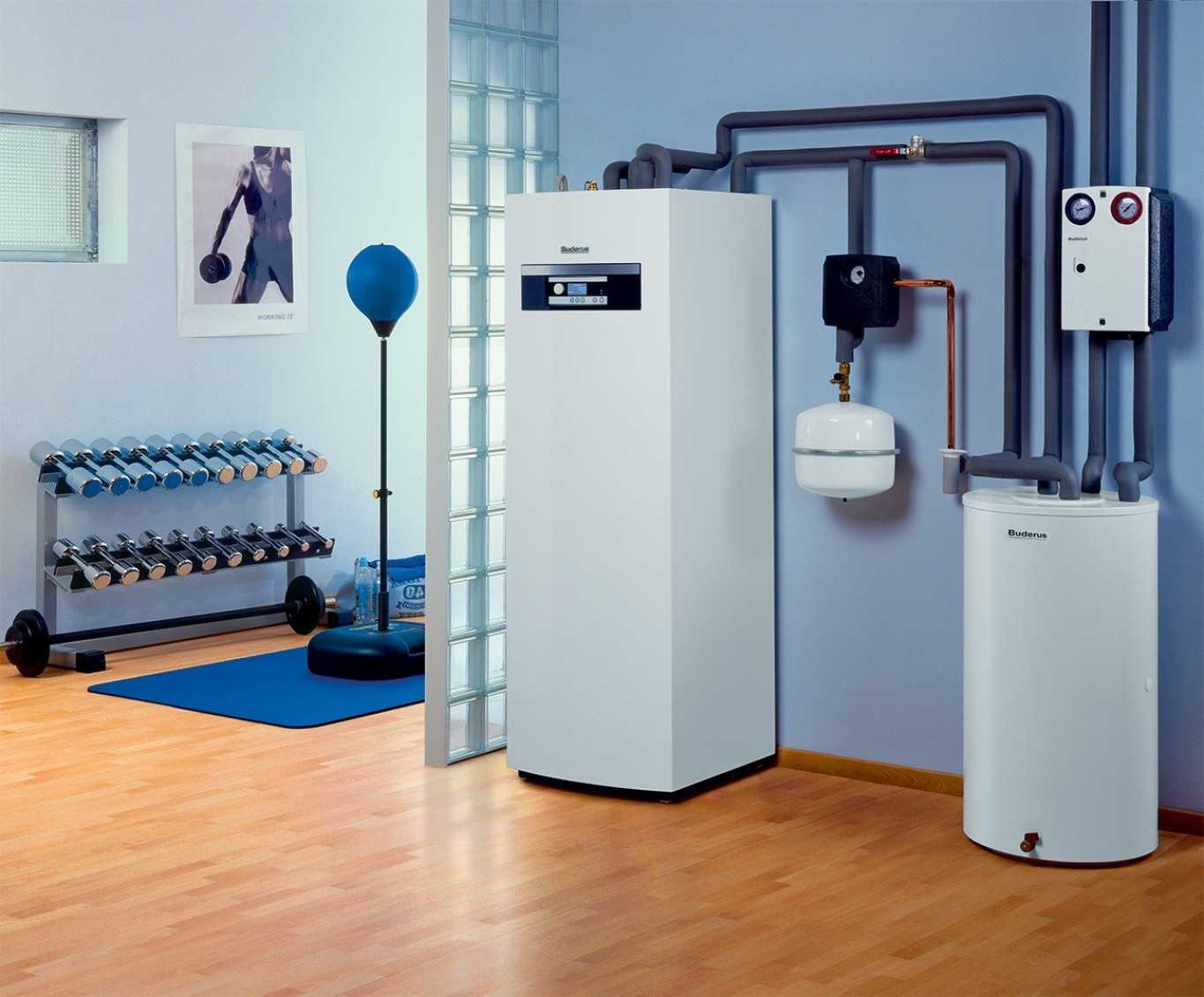

Тепловой насос геотермального типа

Такое оборудование требует больших затрат на установку. Высокой стоимостью отличаются работы по бурению скважин. Кроме того, площадь, отведенная под коллектор, должна быть в несколько раз больше площади отапливаемого дома либо коттеджа

Важно помнить: земля, где находится коллектор, не может использоваться для посадки овощей или плодовых деревьев – корни растений будут переохлаждены

Использование воды в качестве источника тепла

Водоем – источник большого количества тепла. Для насоса можно использовать незамерзающие водоемы от 3 метров глубиной либо грунтовые воды при их высоком уровне. Реализовать систему можно следующим образом: трубу теплообменника, отягощенную грузом из расчета 5 кг на 1 метр погонный, укладывают на дно водоема. Протяженность трубы зависит от метража дома. Для помещения в 100 оптимальная протяженность трубы – 300 метров.

В случае использования грунтовых вод необходимо пробурить две скважины, расположенные одна за другой по направлению грунтовых вод. В первую скважину помещают насос, подающий воду на теплообменник. Во вторую скважину поступает уже охлажденная вода. Это так называемая открытая схема сбора тепла. Ее основной недостаток в том, что уровень грунтовых вод нестабилен и может значительно меняться.

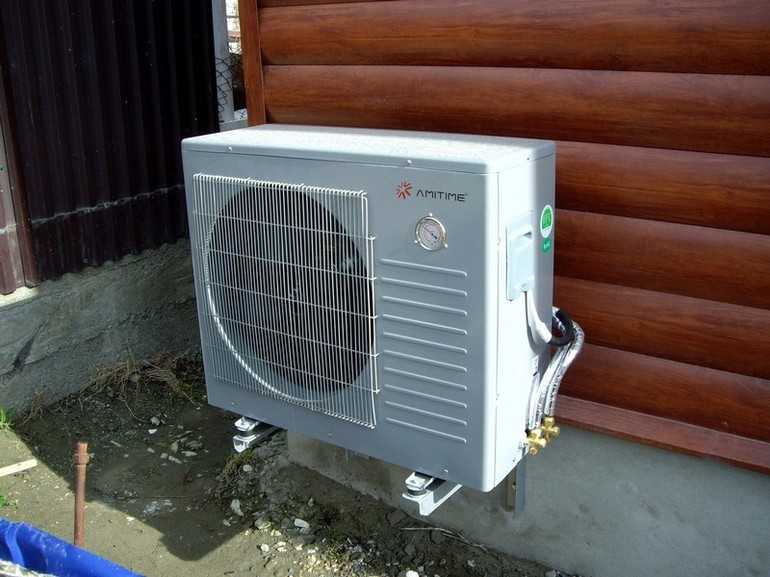

Воздух – наиболее доступный источник тепла

В случае использования воздуха в качестве источника тепла теплообменником выступает радиатор, принудительно обдуваемый вентилятором. Если работает тепловой насос для отопления дома по системе «воздух-вода», пользователь получает преимущества:

Возможность обогреть весь дом. Вода, выступающая в качестве теплоносителя, разводится по приборам отопления.
При минимальных затратах электроэнергии – возможность обеспечить жильцов горячим водоснабжением. Это возможно за счет наличия дополнительного теплоизолированного теплообменника с емкостью накопительной.
Насосы аналогичного типа могут использоваться для нагрева воды в бассейнах.

Схема отопления дома воздушным тепловым насосом.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

Схематично геотермальное устройство состоит из трех контуров:

Принимающий низкопотенциальное тепло от источника.
Для циркуляции фреона, меняющего агрегатное состояние.
Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Принцип действия

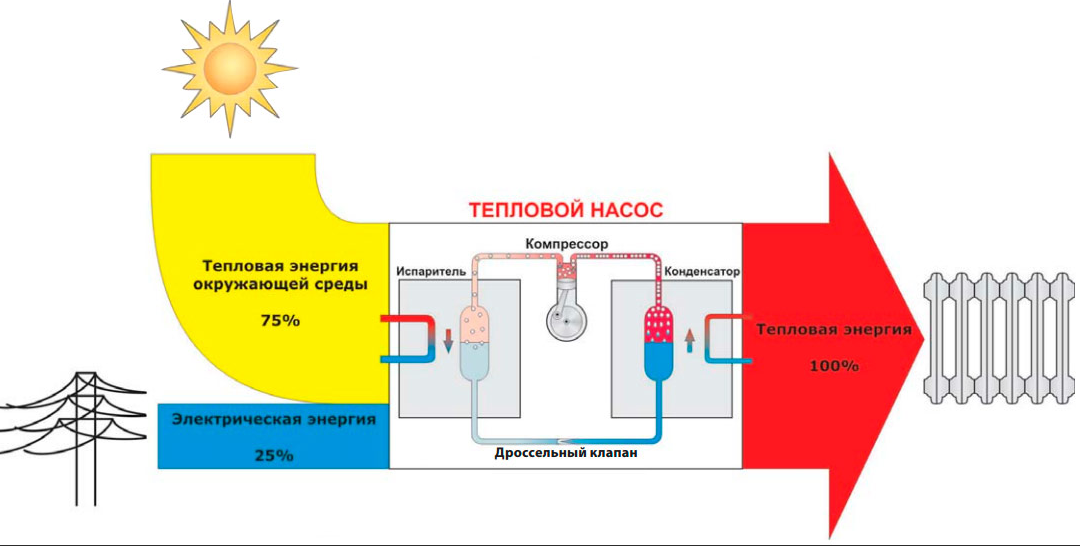

Принцип действия теплонасосов простой. В основе работы находится способность хладагента поглощать или передавать тепло с учетом изменения своего агрегатного состояния. По сути, термонасосы практически не отличаются от холодильных установок.

Схематично теплонасос можно представить в виде системы, которая имеет три контура:

В первом контуре расположен тепловой носитель, который переносит энергию от источника низкопотенциального тепла.
В следующем циркулирует хладагент. Он может испаряться, забирая тепловую энергию из первого контура, или заново конденсироваться, передавая тепло третьему контуру.
В последнем контуре циркулирует теплоприемник (обычно вода), который переносит тепло по батареям для отапливания дома.

То есть жидкий фреон поступает в испаритель, в котором преобразуется в газообразное состояние. Требуемая энергия для прохождения этого процесса забирается у теплового носителя, который циркулирует по первому контуру. Затем нагретый на 2−3 градуса газообразный фреон поступает в компрессор, основное предназначение которого — сжатие газа.

Давление газа увеличивается, причем он сильно нагревается (на входе температура может составлять 7−12C, а на выходе более 50C). Далее горячий газ переходит в конденсатор и передает тепло отопительной системе, переходя при этом в жидкое состояние. После лишнее давление сбрасывается спусковым клапаном, и цикл повторяется.

Коэффициент трансформации

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
У грунтовых помп коэффициент меньше — 4,1−4,5.
Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Коэффициент трансформации

В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
У грунтовых помп коэффициент меньше — 4,1−4,5.
Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

контур с теплоносителем, который перемещает энергию от теплоисточника;
контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

небольшой расход электричества на отопление дома;
отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Watch this video on YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;

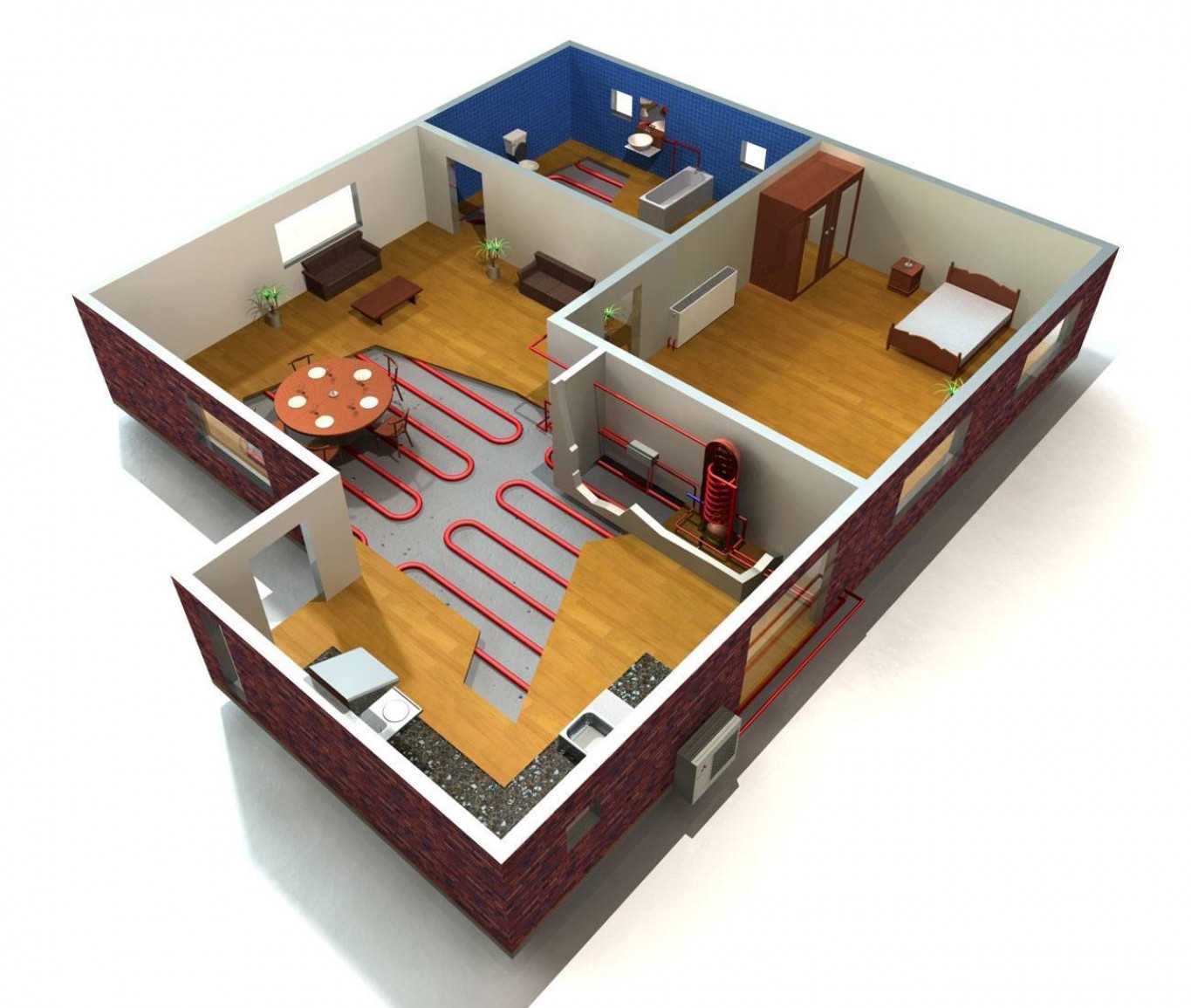

Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Советы и рекомендации

Тепловой насос – оборудование технически сложное и достаточно дорогое, поэтому подходить к его выбору следует с большой ответственностью. Чтобы не быть голословными, приведем несколько вполне конкретным рекомендаций.

1. Никогда не приступайте к выбору теплового насоса без предварительного проведения расчетов и создания проекта. Отсутствие проекта может стать причиной фатальных ошибок, исправить которые можно будет лишь с помощью огромных дополнительных финансовых вложений.

2. Доверить проектирование, монтаж и сервисное обслуживание теплового насоса и системы отопления следует только профессионалам. Как убедиться в том, что в данной компании работают профессионалы? В первую очередь, по наличию всей необходимой документации, портфолио реализованных объектов, сертификатов от поставщиков оборудования. Очень желательно, чтобы весь комплекс необходимых услуг предоставляла одна компания, которая в данном случае будет нести полную ответственность за реализацию проекта.

3. Советуем вам отдать предпочтение тепловому насосу европейского производства. Пусть вас не смущает тот факт, что он дороже китайского или российского оборудования. При включении в смету стоимости работ по монтажу, запуску и отладке всей системы отопления разница в цене насосов будет практически незаметна. Но зато, имея в своем распоряжении «европейца», вы будете уверены в его надежности, поскольку высокая цена насоса – это лишь результат использования при его создании современных технологий и высококачественных материалов.

Применение для охладительных систем

Большим преимуществом термонасосов является то, что это оборудование может не только отапливать здание, но и охлаждать помещение.

Конструктивное решение возможности охлаждения зачастую интегрировано в теплонасос изначально, на этапе производства, и почти у всех изготовителей существую модели насосов, которые умеют кондиционировать дом (функция Natural Cooling).

Если насосное оборудование не имеет эту возможность, то его можно переделать. Для этого дополнительно потребуется смонтировать гидравлическую развязку, которая устанавливается вне насоса. Этот вариант не потребуют значительных капиталовложений.

Подавать генерируемый холод в здание можно различными способами. Такую функцию можно возложить на охлаждающие панели, устанавливаемые на поверхности стен, «холодный» теплый пол, отопительные радиаторы или фанкойл — агрегат, где в корпусе находится обдуваемый с помощью вентилятора теплообменник.

Деление по типу рабочего тела

Современные теплонасосы могут использовать газообразное тело или химический жидкий раствор аммиака в роли транспортера тепла. Пригодность той или иной схемы оценивается по нескольким факторам, особенностям систем.

Установки, использующие фреон, имеют цикл теплового насоса, основанный на процессах сжатия и расширения газа. Они так или иначе построены на компрессорной схеме. Оборудование обладает привлекательными показателями производительности, однако имеет и недостатки. Хотя средневзвешенное потребление системы в момент рабочего цикла стабильно, проводка сильно нагружается. Кроме этого, теплонасосы с газообразным транспортером тепла не будут полезны в регионах, где нет централизованных сетей электричества или источника питания достаточной нагрузочной способности.
Установки испарительного типа, использующие аммиачный раствор, имеют рабочий цикл, основанный на процессе испарения вещества при низких температурах кипения. Сжижение после прохода внешнего теплообменника происходит под действием источника энергии. Это — тепловая горелка. Для нее может применяться практически любое топливо: твердое, бензин, дизель, газ, керосин, в отдельных случаях — метиловый спирт. Поэтому испарительные теплонасосы привлекательны в местах, где нет электричества. Кроме этого, к выбору именно такого оборудования может подтолкнуть дешевизна топлива определенного вида в регионе.

Устройство и принцип работы

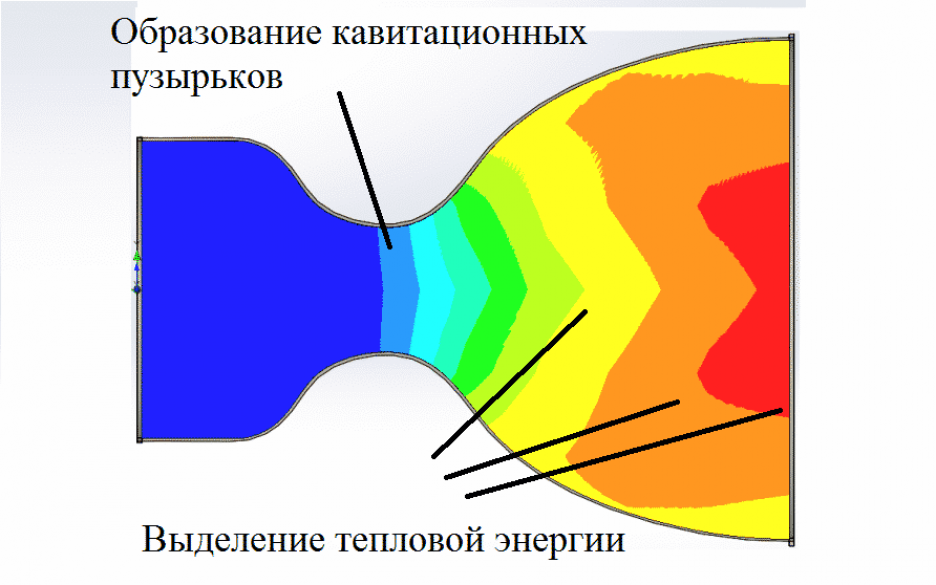

Принцип действия кавитационного теплогенератора заключается в эффекте нагрева за счет преобразования механической энергии в тепловую. Теперь более детально рассмотрим само кавитационное явление. При создании избыточного давления в жидкости возникают завихрения, из-за того, что давление жидкости больше чем у содержащегося в ней газа, молекулы газа выделяются в отдельные включения – схлопывание пузырьков. За счет разности давления вода стремиться сжать газовый пузырь, что аккумулирует на его поверхности большое количество энергии, а температура внутри достигает порядка 1000 — 1200ºС.

При переходе кавитационных полостей в зону нормального давления пузырьки разрушаются, и энергия от их разрушения выделяется в окружающее пространство. За счет чего происходит выделение тепловой энергии, а жидкость нагревается от вихревого потока. На этом принципе основана работа тепловых генераторов, далее рассмотрите принцип работы простейшего варианта кавитационного обогревателя.

Простейшая модель

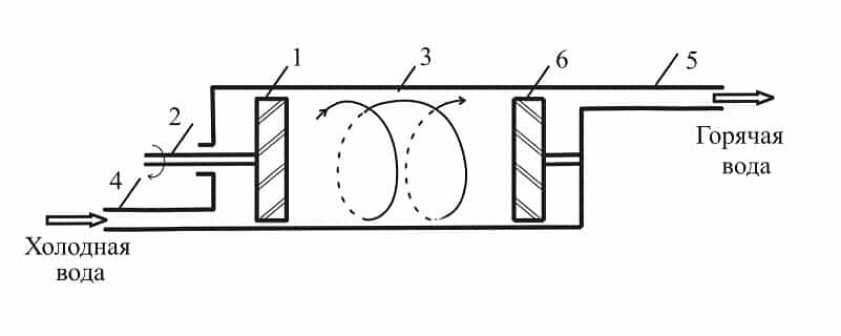

Рис. 1: Принцип работы кавитационного теплогенератора

Посмотрите на рисунок 1, здесь представлено устройство простейшего кавитационного теплогенератора, который заключается в нагнетании насосом воды к месту сужения трубопровода. При достижении водяным потоком сопла давление жидкости значительно возрастает и начинается образование кавитационных пузырьков. При выходе из сопла пузырьки выделяют тепловую мощность, а давление после прохождения сопла значительно снижается. На практике может устанавливаться несколько сопел или трубок для повышения эффективности.

Идеальный теплогенератор Потапова

Идеальным вариантом установки считается теплогенератор Потапова, который имеет вращающийся диск (1) установленный напротив стационарного (6). Подача холодной воды осуществляется с трубы расположенной внизу (4) кавитационной камеры (3), а отвод уже нагретой с верхней точки (5) той же камеры. Пример такого устройства приведен на рисунке 2 ниже:

Рис. 2: кавитационный теплогенератор Потапова

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

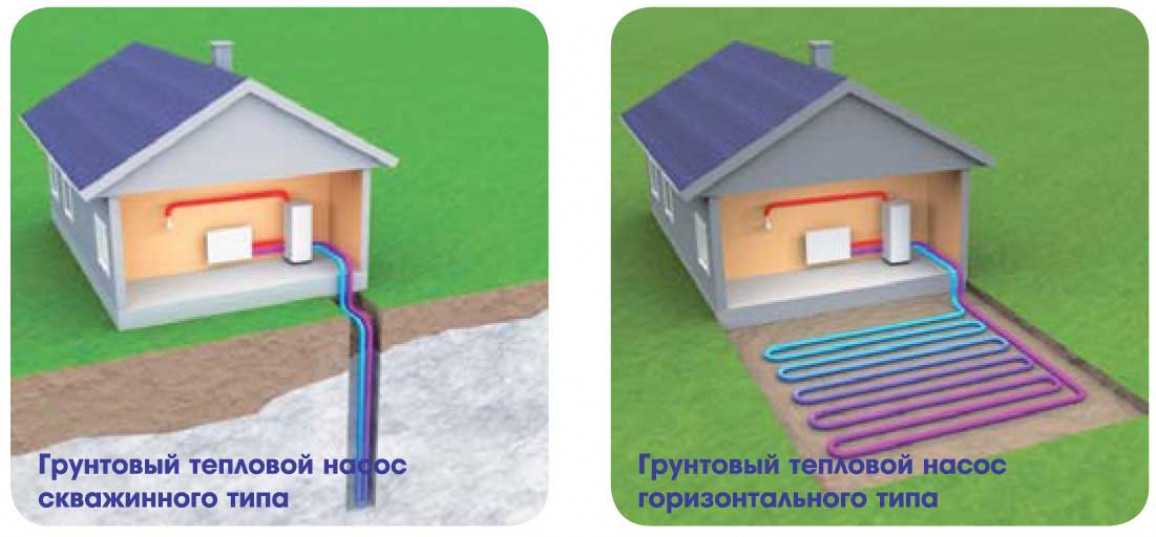

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Как сделать насос своими руками

ТН изготовить своими руками вполне реально, но для этого необходимо найти хороший компрессор. Его можно купить в магазине запасных частей или использовать от старого холодильника или кондиционера.

В качестве конденсатора используется бак из нержавейки — приблизительно на 100 литров. Для контура отлично подойдут тонкие медные сантехнические трубки.

Этапы изготовления:

С помощью уголка закрепить компрессор к стене в месте, где будет размещаться ТН.
Далее сделать змеевик из медных трубок: обмотать их вокруг подходящего цилиндра. Шаг намотки по змеевику должен быть одинаковым.
Бак нужно разрезать на две половинки, внутрь вставить змеевик и заварить обратно. При этом в нем необходимо сделать несколько входных отверстий, через которые вывести трубки змеевика.
В качестве испарителя можно использовать пластиковую бочку — в нее завести трубки внутреннего контура.
Далее в схеме нужно создать избыточное давление для проверки герметичности.

Для транспортировки прогретой воды можно использовать обычные ПВХ-трубы (из поливинилхлорида). Заправку системы фреоном желательно сделать совместно со специалистом.

В видео ниже все о ТН системы «вода-вода»: принцип работы, типы, преимущества и недостатки, правилах монтажа.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

герметичная тара из нержавейки объёмом 120 литров;
емкость из пластика объёмом 90 литров;
три трубы из меди разного диаметра;
трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

«Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
«Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
«Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Виды насосов

С течением времени выгодность геотермального теплового насоса для отопления дома, несмотря на высокие цены , становится все более очевидной из-за постоянного роста стоимости топлива. Правильно подобранный и качественно смонтированный ГТН обеспечивает теплом вне зависимости от времени года и рыночных колебаний стоимости энергоносителей.

Существует несколько вариантов монтажа внешнего коллектора, что позволяет адаптировать тепловой насос к конкретным условиям прилегающего к дому земельного участка:

Трубы укладываются в траншеи на глубину ниже уровня промерзания почвы. На юге России земля замерзает максимум на 0,5 м, поэтому проще снять грейдером полностью слой земли на монтажном участке, уложить коллектор, а затем засыпать экскаватором котлован.
Если вблизи дома есть водоем на расстоянии не более 100 м, то применяют самый экономичный и эффективный вариант — трубы укладывают под воду на глубину от 3 метров и более.
Сухие песчаные грунты не дадут достаточного теплового потока, поэтому применяют бурение скважин глубиной до 50 метров, чтобы достичь водоносного слоя. В скважины опускают трубы.
Если вода из скважины хорошего качества, то достаточно пробурить только две: одна — для забора грунтовых вод, а вторая — для слива обратно в водоносный слой.

Сливную скважину пробурите на расстоянии 20 метров от заборной и ниже по течению водоносного слоя.

Тип вода-вода

Относительно недорогую разновидность ГТН типа вода-вода рекомендуется использовать, когда рядом находится озеро, пруд, река или море. Эффективность такой системы достигается за счет максимальной величины конвективного теплообмена между внешней средой и теплоносителем, который циркулирует в трубах коллектора. Экономия получается за счет простоты монтажа. Бухты расстилают на поверхности воды, затем к трубам крепят грузы и затапливают систему на глубину 3 метра и более.

Если поблизости нет водоема, то можно применить вариант с разомкнутым коллектором. В этом случае используется энергетический потенциал грунтовых вод хорошего качества. Тогда системе и насосу не угрожает заиливание, отложение солей жесткости, ускоренная коррозия. Из одной скважины берут воду, прокачивают через теплообменник ГТН, а затем сливают в другую, которая должна располагаться на расстоянии 15—20 метров.

Если пробуренная скважина быстро заиливается или вода содержит много солей жесткости, тогда стабильную работу ГТН обеспечивается бурением большего количества скважин. В них опускают петли герметичного внешнего контура. Затем в скважины заливают тампонаж из глинисто-песчаной смеси.

Тип грунт-вода

Когда рядом с домом нет водоема и нет возможности пробурить скважины, тогда трубы укладывают горизонтально ниже глубины промерзания грунта. Если подпочвенные воды залегают близко к поверхности, то эффективность системы грунт-вода практически такая же, как у ГТН типа вода-вода, так как принцип работы тот же.
На юге России величина промерзания грунта менее 0,75 м, поэтому роют котлован глубиной 1 метр, раскладывают трубы внешнего контура, а затем засыпают. В северных регионах почва замерзает глубже, поэтому экономичнее рыть параллельные траншеи.
