Какой кран выбрать для радиатора отопления?

Выбор и установка радиаторных кранов

Подключение отопительных приборов с использованием правильно подобранной запорно-регулировочной арматуры улучшает функциональность системы отопления, делает удобнее эксплуатацию. Кран для радиатора отопления должен быть изготовлен из качественных материалов и правильно смонтирован.

Арматура для радиаторов отопления подразделяется на запорную (перекрывает поток теплоносителя) и регулирующую (предназначена для управления интенсивностью потока). Кранами является только запорная арматура, регулирующая – это клапаны и вентили. Но в быту под кранами подразумевают все виды запорно-регулировочной арматуры.

Способы регулировки температуры в батареях отопления

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры радиаторов отопления. Каким образом можно это сделать? Дело в том, что нагрев батарей происходит за счет прохождения через них теплоносителя. Интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в батарею. Поскольку на температуру теплоносителя в централизованной системе отопления самостоятельно повлиять невозможно, регулировка батарей отопления происходит благодаря изменению объема жидкости, проходящей через радиатор.

С помощью специальных регулирующих устройств, устанавливаемых на радиаторы, можно:

  • экономить на отоплении (при наличии индивидуальных счетчиков тепла в квартире);
  • поддерживать в каждой комнате свой температурный режим;
  • избежать сквозняков от открытых форточек и отказаться от одеял на батареях при слишком высокой температуре нагрева.

Внимание! Не все виды систем центрального отопления дают возможность регулировки радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно

Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой .

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского. чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

  • отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
  • направлять весь носитель тепла через отопитель при отключенном байпасе;
  • управлять мощностью напора через радиатор для снижения или повышения температуры;
  • спускать воду, стравливать воздух;
  • осуществлять защиту системы от гидравлических ударов, поломок;
  • регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

  • температура теплоносителя до 200°С;
  • должны выдерживать давление в 16–40 Бар;
  • высокая коррозионная стойкость;
  • стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.Так что лучше этого не делать без крайней необходимости

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

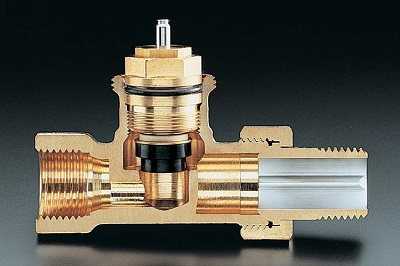

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

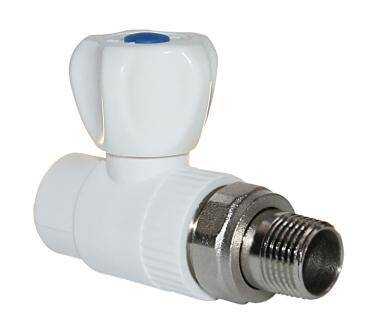

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

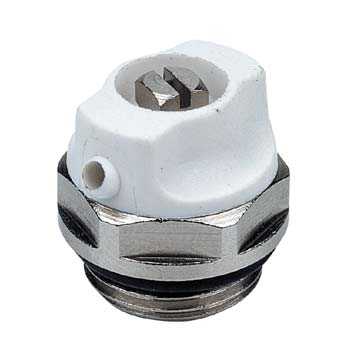

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Устройства регулировки температуры в приборах отопления

Шаровой кран

Шаровой кран на батарею отопления – это простейшее устройство, с помощью которого можно регулировать температуру прибора.Следует знать, что шаровой кран может иметь только два положения – «полностью открыт» и «полностью закрыт», так как в его конструкции не предусматривается промежуточных положений. Если попытаться оставить кран открытым в промежуточном положении, то велика вероятность повреждения главной детали – полированного шара твердыми частичками, находящимися в теплоносителе. В этом случае кран может выйти из строя. Таким образом, регулировка батарей отопления кранами заключается в том, что при слишком высокой температуре в помещении краны просто закрывают, прерывая циркуляцию теплоносителя через радиаторы.


Шаровой кран

Для помещений с особыми требованиями к микроклимату, где должна поддерживаться температура с точно установленными значениями и большие колебания недопустимы, регулировка с помощью кранов использоваться не может.

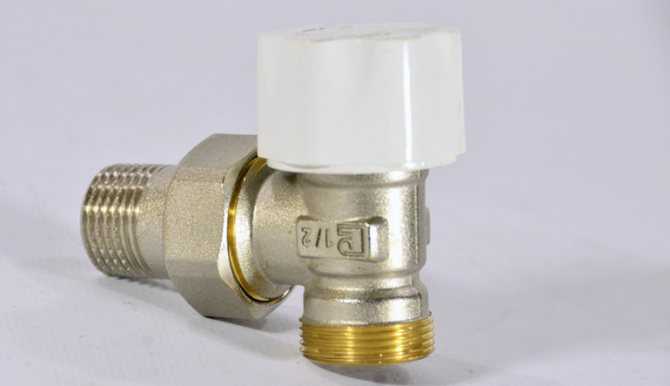

Вентиль конусный

Вентиль конусный для радиатора отопления – достаточно простое механическое устройство, имеющее по сравнению с шаровым краном больше возможностей для регулирования температуры в радиаторах, так как с его помощью можно гибко регулировать интенсивность потока теплоносителя, проходящего через батарею. С помощью маховика, надетого на шток, вентиль открывают или закрывают, при этом шток движется по резьбе вверх или вниз, перекрывая или увеличивая посредством клапана с прокладкой просвет во внутренней перегородке (седле) вентиля, изменяя интенсивность потока теплоносителя.


Вентиль конусный

Как и с шаровым краном, все манипуляции с вентилем производятся вручную, устройство не имеет никаких датчиков, и настройка температуры отопительного прибора может быть только приблизительной.

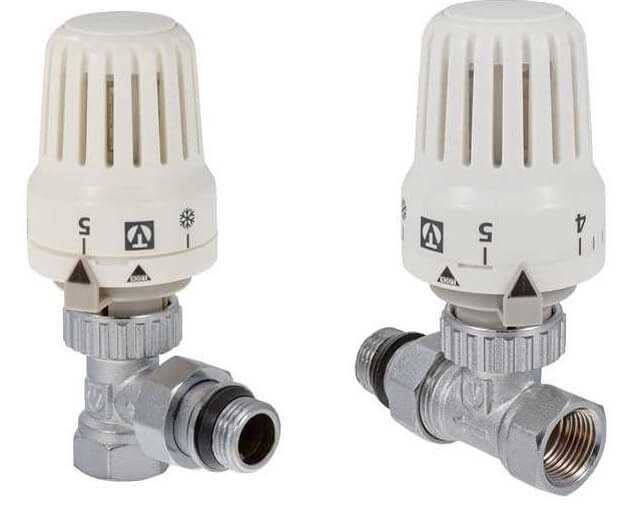

Терморегуляторы или термостаты

Терморегуляторы (термостатические вентили) или термостаты являются наиболее совершенными и удобными устройствами, так как позволяют регулировать температуру радиаторов в автоматическом режиме в зависимости от температуры в помещении. Конструкция терморегуляторов состоит из двух основных частей – клапана и термостатической головки, включающей термобаллон или сильфон – цилиндр с гофрированными стенками, который заполнен специальной жидкостью. При повышении температуры в помещении, жидкость расширяется, вызывая расширение сильфона и выдавливание штока из термобаллона. При этом клапан начинает перекрывать просвет седла термостата, уменьшая интенсивность циркуляции теплоносителя через батарею и, соответственно, уменьшая ее теплоотдачу. При понижении температуры в помещении процесс происходит в обратном порядке.

Терморегулятор

Терморегуляторы различного вида имеют один и тот же принцип действия и отличаются по способу управления, по рабочему веществу термоголовки (вместо жидкости там может быть газ), а также по типу системы отопления, для которой предназначаются – однотрубной или двухтрубной. Производители предлагают следующие виды термостатических вентилей:


Термостаты с ручной регулировкой

Термостаты с ручной регулировкой оснащены головкой вентиля, на которую нанесена шкала с рисками и цифрами от 0 до 5, обозначающими режим работы устройства. Ноль на шкале означает полностью закрытое положение клапана, остальные цифры позволяют регулировать температуру в помещении в диапазоне 14–28 градусов.

Простые модели электронных терморегуляторов оборудуются дисплеем, на котором высвечиваются значения температуры, и устанавливать нужный режим можно с помощью кнопочного управления.


Электронный терморегулятор с дисплеем

Более сложные модели электронных термостатов оборудуются встроенными и выносными датчиками, выносными пультами управления, позволяющими программировать работу нескольких устройств – задавать суточную или недельную регулировку температуры.

В электрических терморегуляторах вместо сильфона используется электрический сервопривод, получающий сигнал от датчика температуры. При повышении или понижении температуры в помещении миниатюрный электродвигатель сервопривода начинает работать, воздействуя на шток клапана.

Как выбирать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

  1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
  2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
  3. Совпадать по диаметру с размером трубопровода.
  4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

От чего зависит стоимость и примерная цена

Стоимость термостатических клапанов бывает разной и зависит:

  • От конструктивного исполнения.
  • Материала корпусных деталей.
  • Технических характеристик.
  • Особенностей производства.

Сколько примерно стоят разные модели термостатических клапанов, смотрите в таблице.

Правила монтажа и эксплуатации

Монтаж термостатического клапана я выполняю по следующей схеме:

  1. Сливаю из системы отопления всю жидкость. В частной постройке это сделать проще, а для слива в многоквартирном доме придется обращаться в обслуживающую организацию, так как вентиль находится в подвальном помещении.
  2. Вырезаю часть трубы, соответствующую по размеру купленному прибору.
  3. Нарезаю резьбу на концах труб.
  4. Вкручиваю изделие в резьбу на трубах с уплотнением соединения льняной нитью на термостойкой краске.
  5. Проверяю герметичность соединений, неподвижность положения корпуса клапана.
  6. Настраиваю термоэлемент.

Во время эксплуатации термостатической арматуры я стараюсь, чтобы:

  1. Прибор был защищен от попадания прямых солнечных лучей.
  2. Клапан был закрыт во время проветривания помещения, так как холодный воздух быстро охладит термостат, и он увеличит поступление горячего теплоносителя в радиатор.
  3. Если прибор настроен на контроль температурного режима в нескольких комнатах одновременно, то слежу за тем, чтобы межкомнатные двери были закрыты.
  4. До следующего отопительного сезона все клапаны оставались в открытом положении. Иначе может произойти прилипание золотника к седлу клапана и выходу из строя прибора.
  5. На летнее время снимаю термостатическую головку с вентиля. Это увеличит срок ее службы.

Регулировка прибора

После установки я регулирую прибор следующим образом:

  1. Полностью открываю клапан до момента нагрева и стабилизации температуры в комнате.
  2. Затем закрываю его полностью и жду, пока температура в помещении станет комфортной.
  3. Снимаю рукоятку термостатической головки и устанавливаю ее повторно, чтобы нужное значение температуры на ее шкале достигалось при полном открытии клапана.
  4. После этого начинаю понемногу его открывать, пока в батарею не начнет поступать теплоноситель, а корпус термостатического клапана станет теплым на ощупь.

Регулирующие элементы

Регулировочная арматура относится к автоматике, предназначена для выставления, поддержания оптимальной температуры внутри помещения.

Если климат в комнате резко изменится, система сработает: изменится скорость тока теплоносителя через трубы, что постепенно вернет показатели к норме.

Внутри регулятора вещество, изменяющее габариты, в зависимости от ситуации в системе обогрева. При расширении оказывается давление на задвижной шток, который плавно перекроет подачу жидкости.

На установленный прибор не должны влиять внешние факторы, нужно расположить его вдали от нагревательных элементов, прямого попадания солнечных лучей. Нельзя закрывать шторами, задвигать мебелью, ставить изделие около кондиционера, вентиляционного отверстия.

К регулировочной продукции относятся термоголовки, обратный клапан, перепускной клапан, автоматический воздухоотводчик.

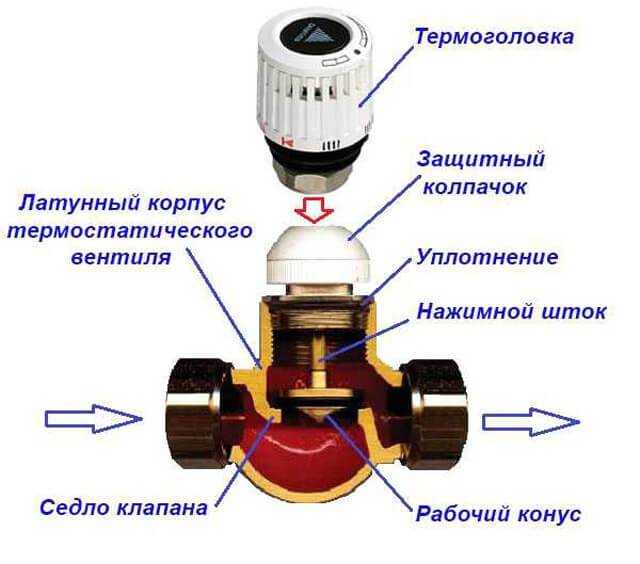

Радиаторный клапан, оснащенный термостатом

Благодаря запорному радиаторному клапану с термостатом удается перевести регулировку интенсивности потока теплоносителя в автоматический режим. Другое название этого прибора – термовентиль или термоклапан. Устроен запорный клапан для радиатора отопления достаточно несложно.

В состав запорного механизма входят следующие детали:

  • Корпус из металла. В нем имеется проходное отверстие и седло.
  • Эластичный конус.

Степень проходимости теплоносителя регулируется опусканием и подниманием конуса. То, как он расположен, зависит от термоголовки (термоэлемента), состоящего из таких элементов:

  1. Цилиндр (сильфон).
  2. Тепловой агент. Жидкая или газообразная среда сильфона. Объем теплового агента в большой мере зависит от колебаний температуры окружающей среды.
  3. Поршень. По одной стороне соединяется с цилиндром, по другой – с конусом.

Изменение температуры провоцирует сжимание или расширение теплового агента. Таким образом происходит активизация поршня, изменяющего посредством штока позицию конуса. Благодаря термоголовке происходит регулировка температуры, приводящая к полному перекрыванию потока жидкости.

Терморегуляторы бывают:

  • Механическими.
  • Электронными. Имеют в своей конструкции дисплей и датчик, отображающий температуру воздуха. Это дает возможность планировать режимы функционирования запорного клапана на разное время суток или дни недели.

Например, на время дневной работы или учебы членов семьи логично выставить более низкое значение температуры. По возвращению домочадцев батареи будут нагреваться до более высоких значений, эффективно отапливая жилище. Стоимость электронных терморегуляторов заметно выше, чем механических. Чтобы немного сэкономить, в одном помещении обычно не все радиаторы снабжают термостатом. Достаточно наличия регулирующего прибора на одном или нескольких обогревателях, которые в сумме дают не менее половины общего тепла.
