Камин из кирпича

Интересные проекты: камин, у которого есть мангал

Кирпичные камины могут быть разными, в том числе – уличными. Одним из таких вариантов является популярный проект уличного (наружного) камина, который содержит в себе мангал. Такой мангал хорошо подходит для приготовления шашлыка, барбекю, и других горячих блюд.

Наружный камин, имеющий в своем составе мангал, может быть пристенным или островным. Он отличается упрощенным дымоходом, а также не имеет заслонки в дымоходной трубе. В качестве дополнительных элементов камин с мангалом имеет решетку для барбекю и столешницу. Большинство кирпичных каминов с мангалом строится под навесом, чтобы было удобнее готовить.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен

Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой.. Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом

Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.

Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

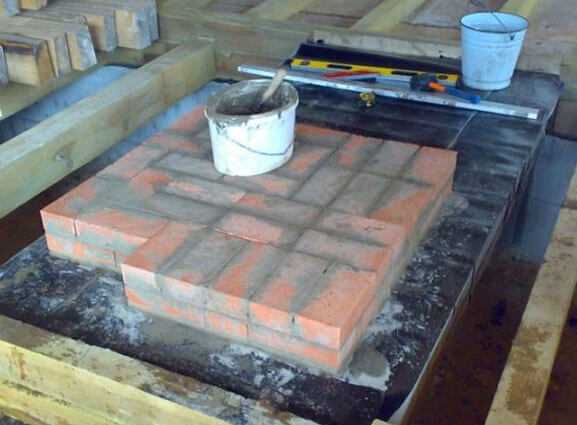

  1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
  2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
  3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
  4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

  • подземная часть – фундамент;
  • основание из 2—3 рядов кирпича;
  • подовая часть с выступающей вперед предтопочной площадкой;
  • портал – кирпичное обрамление открытого топливника;
  • дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
  • каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
  • дымоотводная труба, выходящая на крышу;
  • сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Подготовка фундамента

Фундамент для камина

Кладка камина выполняется на отдельный фундамент, который не должен быть связан с основным фундаментом дома. Размеры фундамента должны превосходить размеры камина на 20-30 см. Глубина фундамента должна составлять около 50 см. Фундаментная яма заполняется песком вперемешку с гравием, при этом каждый слой нужно старательно утрамбовывать.

После заполнения фундаментной ямы устанавливается опалубка из деревянных досок, высотой не менее 15 см. Внутрь опалубки укладывается металлическая сетка или решетка из арматуры с размером ячейки 10*10 см.

Производится заливка опалубки раствором, состоящим из гравия, цемента, и песка (соотношение – 4:1:3). Раствор полностью высыхает около 30 дней, после чего можно покрыть его наружным слоем – цементно-песчаной смесью (1:3), и сделать поверх изоляцию двумя слоями рубероида.

Кладка камина осуществляется на полностью готовый фундамент.

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Основные моменты монтажа

Можно найти различные проекты каминов из кирпича: от небольших и скромных до богато украшенных. Но если до этого не приходилось работать с кирпичной кладкой, стоит выбрать самый простой, но надежный вариант.

Используя чертежи, стоит начать с первых рядов. Нельзя забывать, что для камина используется два типа кирпича: красный и шамотный. Первый подходит для большинства внешних работ и частично внутренних, а второй — для внутренней части, которая будет контактировать с открытым огнем. Если будет использоваться топка, то необходимость в двух видах кирпичей отпадает. После закладки нескольких рядов необходимо расположить топку. Чугунные топки для каминов не занимают много места, но имеют свои особенности конструкции, поэтому их нужно разместить еще в начале работ. Опять-таки необходимо чаще смотреть на чертежи. Более точное размещение всех элементов необходимо смотреть именно там. Чугунные топки для каминов не являются самыми незаменимыми частями конструкции. Можно найти чертежи, где используется несколько иная технология, без дорогостоящих изделий.

Угловой камин из кирпича — комфорт и уют в современном доме.

Стильный газовый камин из кирпича с имитацией огня. Интересны также элементы из дерева, которые можно использовать, как полочки.

Громоздкий камин, оформленный с помощью деревянного сруба, гармонично вписывается в гостевую комнату в стиле кантри.

Если без топки обойтись можно, то без дымохода никак. Дымоход для камина устанавливается в самую последнюю очередь. Весь процесс выполняется исключительно по инструкциям и чертежам.

Существуют вещи в интерьере, которые, помимо красоты, приносят пользу. Камин из кирпича является одной из немногих подобных вещей.

Камин из кирпича в доме на юге Голландии в преддверии Рождества.

Большой кирпичный камин для любителей долгих семейных посиделок.

Чтобы создать нечто великолепное по чертежу лично, нужно провести множество часов за работой. Естественно, первый раз не получится создать шедевр. Но если есть знакомые, которые имеют опыт кладки кирпича, то дело пойдет намного быстрее и результат будет лучше. В крайнем случае можно нанять мастера, который выполнит всю работу в течение нескольких дней. Результат будет зависеть только от вашего выбора.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен

Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.

Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.

Какие инструменты понадобятся?

Устройства вашего камина из кирпича просто невозможно представить без использования и применения инструмента

Сложившие свой камин из кирпича своими руками прекрасно знают насколько важно обзавестись заранее всем необходимым инструментарием и на что особенно обратить внимание. Итак, помните, что нужно иметь под рукой:

  • Рулетки, уровни, отвесы, шнурки, угольники и тому подобное.
  • Мастерки.
  • Молотки (обычные и резиновые).
  • Расшивки, в зависимости от профиля.
  • Болгарка, шлив машина с алмазным кругом.
  • Абразив, чтобы подравнять и отшлифовать обрезанный кусок.
  • Ведра, дрель, специальная миксерная насадка, корыта, сита, лопаты.
  • Емкости для замачивания.

Инструмент для кладки

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

  • керамический кирпич 235 штук;
  • глина — 0,12 м³;
  • песок — 0 , 3м³;
  • дверка прочистная — 1 штука;
  • задвижка печная — 1 штука;
  • колосниковая решетка — 1 штука;
  • душники — 2 штуки;
  • сталь листовая толщина — 3 мм и размером 0, 25 м²;
  • рубероид — 1,5 м²;
  • цемент — 15 килограмм.

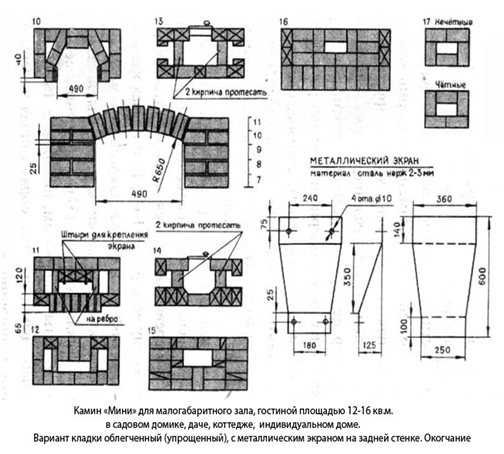

Камин «мини» и его порядовая схема кладки.

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Порядовка в английском стиле

Английский камин имеется несколько отличительных черт. Во-первых, у него прямой дымоход, а во-вторых, отопление сопровождается односторонним излучением. Кроме этого, английский камин имеет еще одну отличительную черту – в проекте необходимо выполнить трапециевидную форму разреза для того, чтобы тепло поступало непосредственно в помещение.

Строение английского камина

Внимание также привлекает задняя стенка, которая преломляет кирпичный топливник на 20 градусов, создавая зеркало. Несмотря на сложность проекта, его вполне можно смастерить своими руками

Для изготовления английской печки требуется приблизительно 300 единиц обычного кирпича и 120 огнестойкого, 150 кг огнеупорного раствора и 200 кг глиняно-песчаного.

Инструкция порядовки:

Для первых четырех рядов необходимо использовать только керамический кирпич. Для экономии можно закупить бракованную партию кирпича – все равно, они выполняют роль фундамента для отопительного оборудования. Первый ряд выкладывается боковой стороной кирпича. Дальше основной строительный материал кладется плашмя;

Английский камин с отопительным щитком

На следующих этапах необходимо учитывать одну особенность английской порядовки – у камина не предусмотрено поддувало и колосниковая решетка, которая перекрывается плитой в рассмотренных выше вариантах.

Печь с поддувалом необходимо учитывать в конструкции только для больших комнат, объем которых превышает 70 м3. Для маленьких комнат своими руками устанавливается дымоотвод с выходом на улицу.

12 ряд перекрывается стальным уголком и двумя металлическими полосами. В качестве крепежных элементов используются любые листы металла или оцинкованного железа, из которых вырезаются своими руками две полосы.

Крепежи перекрываются 4 рядами кирпича. На 16 позиции необходимо оставить небольшое отверстие сзади отопительного оборудования. Чертежи английских каминов не предусматривают расположение печки возле стены, поэтому такой проект устанавливается на небольшом расстоянии от стен.

Английский камин с отопительным щитком (порядовка)

Кроме этого, в английском варианте печь располагается в открытом виде. Такая конструкция требует дополнительной защиты комнаты. Топка по всей окружности обкладывается своими руками огнестойкими строительными материалами.

Чертежи не упоминают об одной особенности кирпича, а именно о способности к поглощению воды. Поэтому строительный материал перед кладкой необходимо замочить. Кирпич замачивается на протяжении всего строительства, а не только во время формирования отдельных элементов отопительного оборудования.

После окончания строительных работ до ввода в эксплуатацию отопительного устройства необходимо подождать 2-3 недели, пока печь и вся кладка полностью просохнет. Только после полного высыхания камин можно использовать.

Устройство каминов

Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.

Топливник

Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.

Топливники бывают:

  • закрытыми;
  • открытыми.

Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.

Дымоход

Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.

Основание

Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.

Портал

Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.

Кладка камина

  • Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
  • Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
  • Выложить подовую часть топки 3 и 4 рядами;
  • Стенки камеры сгорания с 5 по 11 ряд;
  • На 12 ряд уложить металлические уголки для опоры передней стенки;
  • 13-15 ряды — дымосборник и выступ задней стенки (зуб);
  • В 16 ряд вставляется прочистная дверца;
  • Из 17 по 23 рядов создается тело камина;
  • 24-26 ряды – дымоход;
  • В 26 ряд вставляется задвижка;
  • Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.

Порядовка традиционного камина

Классическая конструкция камина с прямым дымоходом, не вмонтированным в стену, к которой прилегает камин, является наиболее простой. Однако такое сооружение внешне неказисто. Добиться того, чтобы оно смотрелось пусть не роскошно, но аккуратно можно за счет ровной кладки и последующей отделки. Для кладки тела камина лучше использовать такую разновидность полнотелого керамического кирпича, как лицевой. Он обладает геометрией близкой к идеальной и позволяет сделать ряды кладки максимально ровными.

Схемы-порядовки не учитывают фундамента, поэтому речь о нем не пойдет. Но стоит отметить, что его наличие обязательно для тяжелых кирпичных конструкций. Итак,1-й ряд классической каминной кладки делается сплошным. Он играет роль теплоизоляции, для защиты фундамента от воздействия высоких температур. Его необходимость обоснована низкой жаропрочностью цементного раствора, использование которого преобладает при сооружении фундаментов.

Начиная со 2-го ряда, закладывается зольник и поддувало, которые необходимы для сбора твердых продуктов сгорания и недогоревших остатков топлива, а также для создания тяги, стимулирующей процесс горения. При заложении 3-го ряда сооружается перекрытие зольника. Этот ряд делается практически сплошным, за исключением канала по которому будет осыпаться зола, и поступать воздух в топливник.

4-й ряд по форме повторяет 3-й, но будет иметь другую ориентацию кирпичей. Этот прием должен применяться на протяжении всей кладки для повышения прочности конструкции. Также на этапе заложения 4-го ряда устанавливается колосниковая решетка.

Ряды с 5-го по 7-й будут идентичны, за исключением ориентации кирпичей. Они формируют топливник камина. С8-го по 13-й ряд происходит формирование каминного зуба, сужающего пространство топливника кверху.

На 12-м – 13-мрядах формируется перекрытие проема топливника. В качестве подпорки можно использовать чугунные уголки, данный материал менее подвержен тепловому расширению, чем сталь.

При закладке 14-го – 15-го рядов на задней стенке камина создается проем для установки дверцы. Она служит для очистки внутренних стенок камина от оседающей золы. В связи с этим следует учесть необходимый отступ камина от стены помещения.

С 15-го по 16-й ряд с внутренней стороны передней стенки камина производится сужение внутреннего проема. Таким образом, формируется дымосборник, переходящий в дымоход.

С 17-го по 20-й ряд идет формирование дымохода, площадь сечения которого равняется площади одного кирпича.

Между 20-м и 21-м рядами устанавливается дымовая задвижка для регулирования тяги в камине.

Для кладки тела камина лучше использовать лицевой полнотелый керамический кирпич

Цифровые обозначения к рисунку «б»:

  1. Задвижка дымохода
  2. Колосниковая решетка
  3. Зольник
  4. Чугунные уголки
  5. Отверстие для чистки дымохода

Инструменты, необходимые для возведения камина

Для того, чтобы выложить камин, ни на что не отвлекаясь в процессе работ, следует запастись набором основных необходимых для этого инструментов и приспособлений, к которым относятся:

  • Печной молоток. Состоит из ручки и стальной насадки. С одной стороны насадки находится обух, с другой – лопатка-кирочка. С ее помощью осуществляется раскалывание и отескакирпича для придания ему необходимой формы. Так как данное действие предполагает нанесение по инструменту ударов разной силы, то лучше запастись двумя печными молотками.
  • Кельма. Представляет собой лопатку для нанесения и выравнивания раствора.
  • Уровень. Используется для проверки горизонтальности поверхности кладки. В некоторых случаях уровень может быть приспособлен и для проверки вертикальных поверхностей.
  • Отвес. В том случае если вертикальность поверхности кладки нельзя проверить уровнем, используется обычная нитка с грузиком, называемая отвесом.
  • Большая емкость. В ней будет замешиваться раствор для кладки.
  • Сито. Песок для раствора нуждается в предварительном просеивании.
  • Стремянка. Кладка верхних рядов требует нахождения мастера на возвышении.
  • Рулетка. Строительные работы неизбежно сопряжены с измерением длины.

Порядовка, отражающая особенности той или иной отопительной конструкции позволяет значительной упростить процесс кладки. Определившись с видом желаемого камина, нужно лишь найти соответствующую схему-порядовку, подготовить необходимые материалы и инструменты и можно смело приступать к строительству. Правда, стоит учитывать различные уровни сложности возведения разных каминов и трезво оценивать свой уровень мастерства в этой области.

Установка отдельностоящих каминных топок


Швейцарский камин островного типа отдельно стоящий в интерьере одного из номеров для отдыхающих местного курорта Гочна-Мадриса

  • Во-первых , стоит провести небольшой визуальный анализ свободной площади помещения. Камин островной (швейцарский смотреть на фото выше), предполагает наличие достаточно большой площади. Минимальные параметры отдаленности от стен, предметов мебели и других элементов должны составлять не менее одного метра. В противном случае при функционировании система может не обладать максимальной безопасностью.
  • Во-вторых , каждая отдельная конструкция обладает своими особенностями установки. Они зависят от материалов, которые используются для топки, дымосборника и дымохода; типа камина и других характеристик. По этой причине стоит доверять процесс монтировки компетентным специалистам, способным исключить все ошибки на стадии фиксирования.

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

 устройство трубы для камина.

  • Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
  • Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Виды беседок с красивыми каминами.

Это интересно: Камин в небольшом дачном домике

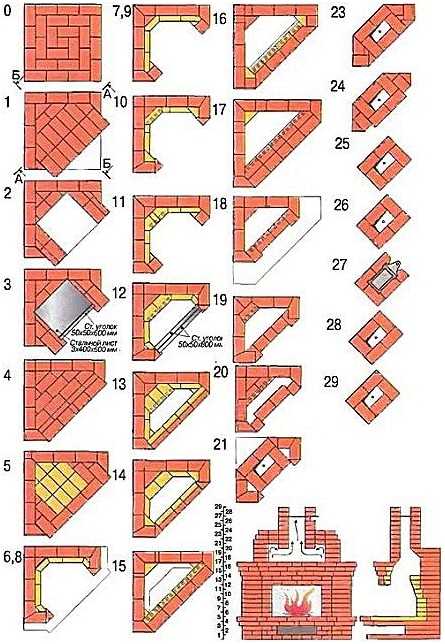

Порядовка углового камина

Основополагающие принципы кладки углового камина не отличаются от тех же у традиционного камина. То же самое касается и основных конструктивных элементов, таких как зольник, топливник, каминный зуб, дымосборник, дымоход и заслонка. Однако такое расположение отопительного сооружения делает его кладку значительно более сложной и требует высокой квалификации мастера. Если все же существует твердое намерение построить угловой камин своими руками, необходимо тщательно ознакомиться с порядовкой и определить все нюансы такого строительства.

Главная проблема при возведении углового камина – это его сложная архитектура. По этой причине значительная часть кирпичей, используемых в кладке, должна подвергаться формированию. На порядовке углового камина, приведенной ниже, наглядно видно все разнообразие форм используемого кирпича. Процесс формовки довольно-таки трудоемок. В свою очередь в описанном выше традиционном камине почти все кирпичи кладутся в первозданном виде.

Главная сложность при создании углового камина – это его сложная архитектура

Однако постройка углового камина стоит затраченных усилий. Такая конструкция позволяет значительно экономить пространство, что позволяет устанавливать его даже в компактных помещениях. Кроме этого, прилегание конструкции сразу к двум стенам позволяет повысить ее эффективность, как отопительного прибора.

Правда, тут стоит учитывать, что расположение камина в углу внешних стен в ощутимой степени нивелирует данное преимущество. Также угловой камин выигрывает у фронтальных в эстетическом плане. Расположение очага в углу делает его хорошо просматриваемым практически из всех точек комнаты, в которой он установлен.

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

  1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
  2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
  3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
  4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
  5. Топливник. Это ниша, в которой происходит сгорание топлива.
  6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
  7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
  8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
  9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе

Возможные варианты каминов из кирпича

Камины довольно разнообразны. Можно выделить несколько направлений согласно топливу, топке и установке.

По виду топлива камин может быть дровяным, газовым, питаться от электросети или потреблять битопливо.

Дровяные сооружения могут быть традиционными (из кирпича или камня, преимущественно с открытой топкой) или чугунными (стальными). Для таких каминов требуется тщательная проработка проекта, особенно в части дымохода.

В интернете можно найти много проектов каминов из кирпича для дома, сделанных своими руками.

  • В газовых каминах используется природный газ (от общей магистрали или сжиженный).
  • Электрические камины считаются наиболее дешевыми и простыми, но в целом это лишь имитация живого огня.
  • Биокамины работают на специальном растительном топливе, они бездымные, не коптят и им не нужен дымоход.

Кроме того, внутренние камины могут быть:

  • Встроенными – проектируются и сооружаются вместе со стенами дома в процессе строительства или капитального ремонта;
  • Пристенными – подходят для установки в любом помещении;
  • Островными – их можно устанавливать в любом месте комнаты, вдали от всех стен;
  • Угловыми.

Встроенный угловой камин очень практичен и удобен в небольших помещениях, имеет компактные размеры.

Большим плюсом считается тот момент, что он находится в углу комнаты, поэтому теплый воздух равномерно перемещается по помещению. Как правило, подобные конструкции хорошо декорируют, и они органично вписываются в интерьер – это хорошо видно на примере проектов больших каминов из кирпича.

Хорошо оформленное сооружение может стать украшение комнаты. Минусом можно считать дорогостоящий отделочный материал.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
