Делаем отопительный щиток из кирпича для железной печи своими руками

Укладка отопительного щитка собственными руками

Инструменты

Для того, чтобы самому сложить кирпичный щиток для печи, приходится задействовать такие инструменты:

  • Кельма – ею наноситься и равняется раствор для строительных работ;
  • Рулетка — применяется при разметке;
  • Шнур;
  • Уровень — для контроля горизонтали и вертикали при укладывании;
  • Отвес ;
  • Дрель с ударным механизмом;
  • Шуруповерт;
  • Угловая машинка для шлифовальных работ;
  • Алмазный диск для нарезания;
  • Емкости для воды и смеси;
  • Инструмент для расшивки швов.

к содержанию ^

Чтобы сложить кирпичный щиток для печи, понадобятся материалы:

  1. Огнеупорный кирпич – кол-во рассчитывается исходя из размеров строения;
  2. Песок, глина для приготовления кладочной смеси.
  3. Можно выбрать сухую смесь:
  4. Задвижка для дымоотвода;
  5. Дверки прочистных отверстий;
  6. Рулонный кровельный материал для защиты от негативного воздействия влаги;Колосники для проветривания

к содержанию ^

Советы по кладке:

  1. Не примените раствор из цемента, он обязан быть исключительно на основе глины;
  2. Тут же убирайте останки применяемой кладочной смеси изнутри;
  3. Строительство щитка начинается с укладки фундамента. Он не обязан быть связан основанием строения. Предстоит проделать его защиту от негативного воздействия влаги при помощи рулонного кровельного материала. Существует очень много схем самостоятельного устройства щитков для металлических печей, хотим представить один из видов строительства отопительного щитка из кирпича для печи из железа.
  4. Вылаживать следует очень тщательного, ведь от него зависит ровность всего стояка. Для начала кладем кирпич досуха. Необходимо отмерять все размеры (проверить горизонтальность, вертикальность кладки, диагональ).
  5. После проверки всех показателей устанавливаем его на раствор. Предстоит проделать противопожарную разделку. Если к щитку будет примыкать стена из дерева – в кирпич. При невоспламеняющейся перегородке – в половину кирпича. Идеальная толщина шва в кладке – 7 мм. с подобным швом стояк станет смотреться более красиво, его легче держать в последующем.
  6. Что бы ограничить тяги дыма и закрытия дымового отверстия сверху щитка установить шиберную заслонку (или вьюшку).
  7. Соответственно с требованиями правил пожарной безопасности, первые 2 ряда — глухие, другими словами без дымовых каналов. Ложатся с соблюдением перевязки.

Функции, которые исполняет отопительный щиток из кирпича для печи из железа, актуальны. Он увеличивает КПД печи. Своими силами поострить его не очень сложно. Польза объяснима – сокращается расход топлива, становиться лучше обогрев помещения. Если применять декоративную облицовку – будет служить великолепным декоративным элементом.

Дисклеймер

Сразу стоит оговорить: автор не является опытным печником. Цель написания статьи — познакомить владельцев загородных домов с новой концепцией, со способом резко поднять КПД обычной отоптельно-варочной печи типа Шведка и сделать свое жилье теплее с минимальными затратами.

Судя по перелопаченной в процессе написания статьи информации, это очень доброжелательные и отзывчивые люди, что нехарактерно для рунета. На заданный в форуме конкретный вопрос вы сможете получить точный и исчерпывающий ответ.

Вам охотно подскажут тонкости того, как кладутся отопительные щитки — порядовки, размеры щитка именно для вашего дома, рекомендуемый тип щитка и толщину его стенок. Причина того, что обсуждение любой темы не превращается в забрасывание друг друга банановой кожурой, проста: печники — умудренные опытом люди в возрасте. Выяснение того, кто из них мудрее и опытнее, им просто неинтересно.

Какую печку из кирпича выбрать для дачи?

Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.

А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.

малогабаритные печи

На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.

Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

Печь с лежанкой

Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.

Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.

При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Порядовка варочной печи

Правила безопасности при установке

К деревянной стене нужен дополнительный слой кирпича, чтобы не произошло воспламенение

К кладке щитков для металлической печки предъявляются повышенные требования в области пожарной безопасности. Щиток в обязательном порядке должен выкладываться на отдельном фундаменте. Его предварительно гидроизолируют.

Чтобы исключить опасность возгорания, первые два ряда делают глухими – в них нет отверстий для дымовых каналов.

Перед монтажом конструкции нужно сделать противопожарную отделку. Если щиток прилегает к стене из легковоспламеняющегося материала, нужно отдельно выкладывать перегородку в кирпич. Если материал негорючий, кладка делается в половину кирпича

Особое внимание уделяется угловой печи, здесь нужно делать разделки между стеной и конструкцией с двух сторон. Если щиток тонкостенный, рекомендуется делать обивку листами металла, так как стенка прогревается полностью

Общее понятие, классификация и преимущества щитков

Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ – это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.

Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:

Фото щитков

Разделение по классификации

Описания и разъяснения

Толщина стенок

В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины.

Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича.

Конструктивные особенности и принцип монтажа

Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента.

Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными.

Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная.

Колпаковые разновидности также более безопасные и устойчивые к воспламенениям.

Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме.

Конфигурация

Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки.

Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки.

К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью.

Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.

Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.

Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.

Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.

Седьмой ряд щитка отопительного.

Шестой и седьмой ряды щитка.

Седьмым рядом перекрываем первый горизонтальный канал.

Внимательно посмотрев можно увидеть что в этом ряду нарушается перевязка.

Я выпустил все кирпичи которые перекрывают канал тычками в сторону плиты.

Когда будет установлен каркас плиты он перекроет все эти кирпичи поэтому здесь можно пренебречь перевязкой.

У меня вход дымовых газов из плиты в щиток слева, значит выход из первого горизонтального канала во второй делаю в левой части щитка.

Обратите внимание что высоту первого горизонтального канала и ширину выхода из него я сделал величиной в кирпич. Это предотвратит перегрев щитка в этом месте и позволит войти газам в последующий канал с большей скоростью.. Скорость потока газов очень важна для печи с канальной системой дымооборотов

Скорость потока газов очень важна для печи с канальной системой дымооборотов.

Скорость должна быть достаточной но не слишком быстрой, тогда печь будет хорошо топиться и в то же время будет лучше накапливать тепло.

Первый ряд.

Первый ряд отопительного щитка.

К первому ряду печи стоит отнестись предельно внимательно, от этого будет зависеть вся дальнейшая ровность конструкции.

На готовом фундаменте выставляем насухо периметр щитка отопительного.

Обратите внимание на 2 аппендикса у этого прямоугольного щитка. Это противопожарные разделки

Это противопожарные разделки.

По требованиям СНИП разделка должна быть в целый кирпич, у нас только пол кирпича т.к. к ней потом будет примыкать негорючая перегородка. В случае с деревянными перегородками стройте разделку строго по правилам.

Разделка это уже не печь, поэтому перевязывать с печью её не нужно.

Подробнее о перевязке кирпича в печной кладке читай здесь.

Я обычно в нескольких рядах перевязываю разделку с печью, так крепче, но это даже не совсем правильно.

Под первый ряд кирпича обязательно положите 2 слоя рубероида.

Проверьте рулеткой перпендикулярность стенки щитка от стены дома.

Проверьте рулеткой все размеры прямоугольника и диагонали.

Между кирпичами желательно оставлять зазор 5-7 мм. Это наиболее удобно для дальнейшего строительства.

Большой шов будет не очень красив, а меньший очень сложно выдержать т.к. размерность кирпича не даст вам построить печь с меньшими зазорами (это проверено многими людьми строящими печи много раз. И я так же проверял это на себе.)

Первый ряд отопительного щитка на растворе

После того как вы убедились что длинные стороны вашего прямоугольника равны, короткие равны, диагонали равны, и прямоугольник расположен перпендикулярно стене напротив него, начинаем ставить кирпич на раствор.

Начинаем с углов прямоугольника.

Вынимаем и ставим на смесь, по одному, угловые (маяковые) кирпичи.

Проверяем первый кирпич на горизонталь (используем уровень).

Ориентируясь на первый кирпич выставляем по уровню остальные кирпичи.

Когда все углы прямоугольника выставлены снимаем остальные кирпичи в ряду и выставляем их на смесь. Используем уровень.

Все кирпичи должны быть в уровень с маяковыми.

Проверяем ровность стенки щитка прикладывая длинный уровень или правило между маяковыми кирпичами сбоку.

Недостатки железных варочных печей и как их исправить

  1. У компактных габаритов железных печек имеется и недостаток – через чур маленькая поверхность воздушного теплообмена.
  2. Кроме этого, газообразные продукты сгорания владеют высокой температурой – от +300° градусов и более. Исходя из этого приходится думать о пожарной безопасности и термоизолировать дымоход.
  3. Как мы знаем, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для изготовление же еды варочные агрегаты применяют далеко не всю генерируемую тепловую энергию.
  4. Кроме этого, такие печи в большинстве случаев имеют маленькие дымоходные каналы. Исходя из этого и они поглощаются мало тепла.
  1. Такие тепловые утраты с любой точки зрения нерациональны. Появляется потребность их минимизировать. Один из самых распространенных способов понизить энергетические утраты печи – это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

  1. Щиток представляет собой пристраиваемую к печи маленькую кирпичную стенку, в которой имеется развитая система дымоходов.
  2. С топкой такие устройства редко делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стена не может выбрасывать большое количество тепла в вохдух.

  1. Имеется более сложные и эргономичные конструкции, цена которых выше. Они оснащаются своими топками маленького размера. Возможно их делать и независимыми от варочной плиты и пристраивать, к примеру, к печам с камином.
  2. Кирпич имеет хорошую теплопроводность, а основное – высокую теплоемкость. Разогреваясь при растопке печи или приготовлении еды, он отдает тепло комнате пара часов. Так возможно взять аналог печки из кирпича. Лишь более простой конструктивно и за меньшие деньги.

Устройство отопительного щитка

Кирпичный щиток или кожух служит для накопления и отдачи тепла Отопительный щиток из кирпича для железной печи – это дополнительная пристройка, теплообменник. Иногда его называют кожухом. Это конструкция с дымоходами внутри. По ним проходит раскаленный газ, нагревая при этом стенки. Кирпич будет долго сохранять тепло и отапливать помещение. Благодаря установке теплового щитка повышается эффективность функционирования печи. Само устройство обладает следующими достоинствами:

  • щиток легко сделать самостоятельно, для этого не требуется специальных знаний и навыков;
  • благодаря этой конструкции помещение нагревается намного быстрее;
  • длительное время сохраняется тепло.

Сложить щиток можно самостоятельно. Для этого потребуется подготовить следующие инструменты:

  • рулетку для выполнения замеров, которые необходимы для высчитывания площади: на основании полученных данных определяется количество необходимого для работы материала;
  • уровень, с помощью которого можно контролировать кладку по вертикали и горизонтали;
  • отвес и шнур;
  • кельму для нанесения строительного раствора;
  • шуруповерт, дрель;
  • угловую шлифмашинку;
  • инструменты, предназначенные для расшивки швов;
  • алмазные диски для резки;
  • емкости для приготовления раствора из песка и глины.

Гидроизоляция щитка выполняется из рубероида

Для кладки из материалов нужно приобрести огнеупорный кирпич, песок и глину для смеси. Рекомендуется приобрести 2 метра рубероида для гидроизоляции.

До начала выкладки основной конструкции размещают слой кирпича, который накрывается рубероидом. Он не должен быть выше уровня пола. Следующий ряд должен находиться на уровне пола. Дальнейшая работа проходит следующим образом:

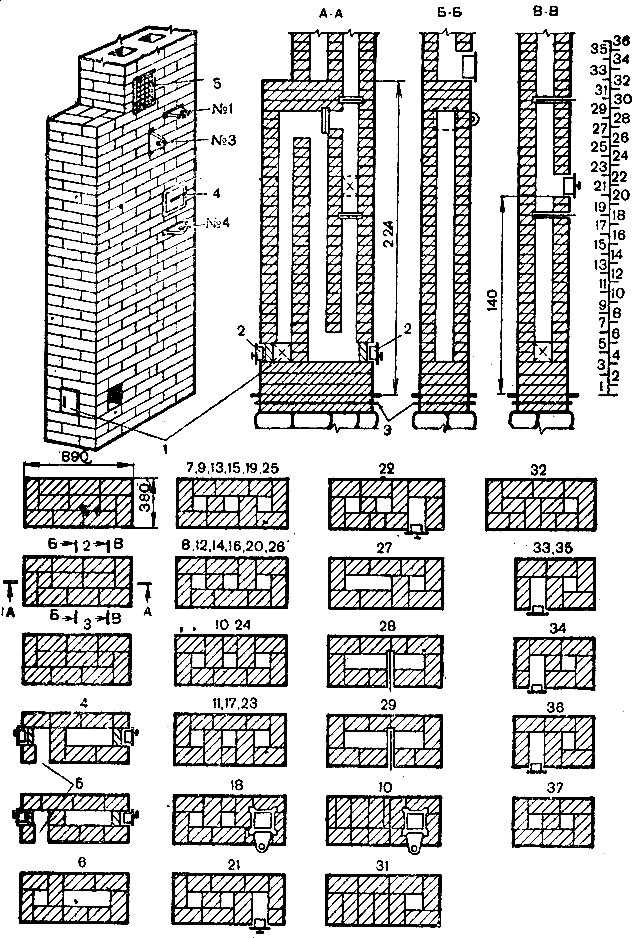

  1. После фундамента идут первые три ряда в соответствии с уже имеющейся порядовкой. В четвертом и пятом ряду нужно сделать небольшое окошко, через которое можно почистить проходы.
  2. В шестом ряду делаются два канала, затем продолжается кладка, опираясь на четные и нечетные слои.
  3. В семнадцатом ряду в конструкцию монтируется задвижка, на двадцать первом укладывается самоварник. Он будет полностью перекрыт на 27 слое, после этого все каналы слева объединяются между собой.
  4. На тридцатом ряду устанавливают задвижку. Далее работа продолжается до тридцать шестого ряда. В нем нужно оставить зазоры, которые носят название дымовые или вентиляционные каналы.

Отопительный щиток можно декорировать керамической плиткой под внутренний интерьер

Отопительные щитки всегда будут оставаться популярными несмотря на большой ассортимент современных каминов. Преимущество конструкции заключается в том, что она накапливает тепло и выступает как декоративный элемент интерьера.

Предлагаем ознакомиться Баня с чесноком как делать

Кирпичный щиток очень быстро накапливает и надолго сохраняет тепло, в отличие от массивных печей занимает очень мало места. Наиболее подходящими для экономии пространства считаются угловые конструкции. Такой щиток отлично впишется в маленькую комнату. Его легко сделать самостоятельно, соблюдая принципы порядовки.

Перед тем как выбрать вариант конструкции, необходимо составить отдельный проект. Он включает точный расчет количества материалов, размер комнаты, наличие утепления.

Конструкции приспособлений

Конструкции отопительных щитков делятся на две большие категории: они могут быть толсто- либо тонкостенными.

О толщине стенки

  1. Толстостенные щитки укладываются в полкирпича. Их необходимо предварительно хорошо прогревать. Когда варочная плита с отопительным щитком используется постоянно, такое его устройство целесообразно. Помимо всего прочего – толстостенные конструкции предпочтительней с точки зрения пожарной безопасности.
  2. Отопительный тонкостенный щиток кладется в четверть кирпича. Чтобы удовлетворить противопожарные требования, такие конструкции часто закрываются металлическими кожухами.
  3. Поверхность стенок можно штукатурить, облицовывать изразцовыми плитками либо, расшив стыки, оставлять без отделки. Облицовывать печь-камин с отопительным щитком следует в ходе его укладки.
  1. Устройства могут работать в двух режимах работы – зимнем и летнем. В первом из них конструкция нагревается полностью, во втором же частично.

Принципиальные схемы работы

По принципу работы различают два типа устройств.

Канальные щитки

  1. Внутри такого устройства обустроен своеобразный лабиринт из дымоходов, которые имеют одно и то же сечение.
  2. Когда кладутся подобные отопительные щитки — порядовки их могут иметь, как горизонтальные, так и вертикальные перегородки.
  3. Тепловую энергию стенкам продукты горения отдают в процессе равномерного передвижения их по всей длине каналов.
  4. В канальном типе устройств нередко обустраиваются перемычки, обходящие дымоход. Отгораживаются они перегородками. Надо это, чтоб в летний период варочная печка не отапливала комнату.

В печах-каминах перемычки не нужны, потому как щитками они оснащаются для большей отдачи тепла. Устройство же для мощного металлического агрегата, например, для Баварии (тепловая мощность 14 кВт) без подобной перемычки делать не следует. (См. также статью Биотопливо для каминов: особенности.)

Колпаковые устройства

Отопительный щиток колпакового типа состоит из одной либо нескольких полостей, которые соединены дымоходами. Выход и вход канала во всех колпаках делается гораздо ниже верха его плоскости.

Почему это надо? Нагретый воздух и печные газы всегда текут вверх. Проникнув в колпак, газы до своего остывания будут расположены там. Когда они свое тепло отдадут, то их вытеснит новая порция нагретых продуктов горения, и они потекут по дымоходу на улицу.

Особенности реализации схемы щитка

  1. Помимо прямоугольных устройств, когда в комнате мало места, нередко обустраивается угловой щиток. Помимо того, что такая конструкция сберегает полезный объем, благодаря большей площади теплообмена, она отдает больше энергии.
  2. Если оснастить щиток отдельной топкой, то он из дополнительного элемента печки преобразуется в полноценное отопительное оборудование.
  3. Собственная топливная камера нужна для того, чтобы без нужды не растапливать варочную печку. (См. также статью Отопление частного дома дровами: особенности.)

https://youtube.com/watch?v=YiJRfgw9s90

Общие положения

В любом случае кладка отопительного щитка выполняется с учетом неких граничных условий, общих для всех конструкций.

Оптимальна кладка в полкирпича. Отопительный тонкостенный щиток быстрее прогревается, но и быстрее остывает. Кроме того, кладка в четверть кирпича заставляет всерьез озаботиться пожарной безопасностью: такие конструкции рекомендуется ограждать металлическим кожухом.

  • Температура печных газов на выходе не должна быть ниже 100-120 градусов. Дальнейшее снижение температуры опасно падением тяги и обильным выпадением конденсата.
  • Как и в любом дымоходе, в отопительном щитке используются регулировочные задвижки. Без них зимой падение температуры в помещении будет слишком быстрым.
  • Отопительные щитки своими руками выкладываются из обычного красного кирпича. Разумеется, полнотелого: пустоты служат теплоизоляции, которая в этом случае нам не нужна.
  • Для кладки используется, как и в печах, глиняный раствор. Цементный нестоек к высоким температурам.
  • Основание щитка отделяется от фундамента гидроизолирующим слоем. Чаще всего применяется обычный рубероид.
