Как сделать отопление в деревянном доме: устройство обогрева, разводка и монтаж

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Виды обогрева деревянных домов

Чтобы в доме из сруба летом было прохладно, а зимой тепло и уютно, важно правильно выбрать варианты отопления, базирующиеся на современных отопительных системах

Электроотопление

Обогрев деревянного дома посредством электрического отопления гарантирует жильцам легкость управления приборами и отсутствие вредных выхлопов. Кроме того, нет необходимости в строительстве отдельной котельной и дымохода.

Электросистема практически не имеет недостатков, но на нее могут повлиять внешние факторы в виде постоянно повышающейся стоимости ресурса и несовершенной работы электросетей с частыми перепадами напряжения. Чтобы обезопасить себя от подобных проблем, можно запастись генератором, но в этом случае вопрос с экономией становится спорным.

Если используется водяное электроотопление, то риск заключается в теплоносителе, который при некорректной эксплуатации оборудования может вытекать или замерзать.

Электрическое отопление обеспечивается за счет:

обогревателей (навесных, напольных, встроенных – типа теплых полов);
радиаторов, оснащенных индивидуальными обогревательными элементами;
радиаторной схемы отопления, «сердцем» которой считается нагревательный электрокотел.

Газовое отопление

Газовое отопление в деревянном доме – легкий в обслуживании и достаточно эффективный метод, обеспечивающий высокий КПД, но одновременно с этим требующий повышенного внимания к технике безопасности. Особенно это касается деревянных сооружений, в которых планируется установить газовый котел.

Кроме того, далеко не ко всем загородным населенным пунктам подведен газ, что тоже является проблемой, которую можно решить, установив на участке специальный контейнер для хранения завозимого газа – газгольдер или закупая баллоны, но это значительно увеличит затраты.

Твердотопливное

Твердотопливное оборудование считается оптимальным вариантом для отопления тех домов, которые лишены доступа к газопроводу и где наблюдается сомнительная работа электросетей.

Такой обогрев является эффективным и менее затратным, чем электрический агрегат, а также привлекает невысокой ценой оборудования и возможностью монтажа всех элементов своими руками. В современных моделях твердотопливных котлов предусмотрены узлы и детали, совершенствующие их эффективность: например, автомат для дозированной подачи угля в котел.

Для нормального функционирования агрегата необходимо устанавливать его на цокольном этаже или в специально построенной котельной.

Сырьем для отопления котла такого вида является уголь, торф, дрова, опилки или пеллеты. При работе устройство очень нагревается, что повышает риск возникновения пожара

С целью обеспечения безопасности важно, чтобы котельная была облицована негорючим материалом. Кроме того, необходимо позаботиться о помещении, предназначенном для хранения сырья

Печное

Печное отопление в деревянном доме обеспечивает тепло и уют. Чаще всего применяют печи типа «шведки», сочетающие в себе не только функции теплоотдачи, но и оснащенные варочной поверхностью и духовкой. При желании такую печь дополняют камином и устраивают у ее стены спальные места.

Недостаток печного обогрева в вероятности отравления продуктами горения или воспламенения. Кроме того, печь сможет прогреть дровами или углем дом квадратурой не более 100 кв. м.

Жидкотопливное

Котлы, работающие на жидком топливе, также пользуются особой популярностью в тех районах, где другие варианты отопления невозможны.

В качестве основного сырья используют дизтопливо (солярку). Преимуществом этого вида отопления считается низкая стоимость сырья, а главным недостатком – возможность отравления угарным газом, возникновение пожаров при несоблюдении техники безопасности и необходимость оборудования специальных помещений.

Инфракрасное

Учитывая трудности с популярными системами отопления, была разработана инновационная и рациональная схема обогрева на основе инфракрасного излучения.

Принцип работы этого оборудования заключается в работе обогревательных элементов, излучающих тепловую энергию на поверхности деревянного дома (мебель, стены, потолки, полы), которые при нагревании отдают тепло в воздух. При этом теплый воздух поднимается и смешивается с холодным, что позволяет избежать перегрева и экономит до 70% энергии.

Иногда используют комбинированные виды отопления, когда применяют несколько видов одновременно. Это может быть обогрев электрическим котлом, функции которого в случае отключения электроэнергии начинает выполнять твердотопливный агрегат.

Монтаж водяной системы отопления

Как сделать водяное отопление – этот вопрос должен быть спланирован до мелочей, в прямом смысле слова. Планирование должно производиться профессионалами. Обычно процесс планирования начинается именно с того места, где будет размещен котел, ставится он еще до планирования разводки труб. Конечно, профессионалы знают, как правильно сделать водяное отопление, поэтому лучше всего будет пригласить одного из них, особенно на этапе планирования.

Профессиональный чертеж системы отопления

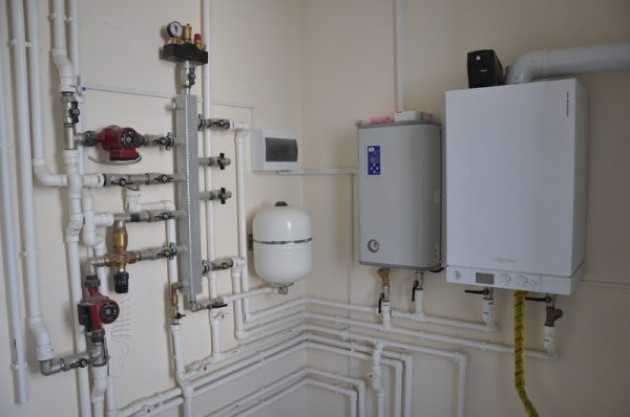

Когда вы решили, где будет котел, специально под него делается бетонный постамент, высота – 40-50 мм. После установки котла на постамент нужно подсоединить его к дымоходу, замазать все щели в местах соединения глиной.

Когда вы установили котел, монтаж водяного отопления своими руками продолжается этапом вычерчивания схемы разводки труб

Здесь необходимо внимательно и осторожно продумать размещение стояков, труб и радиаторов, — поэтому целесообразно будет пригласить для этого специалиста. Радиаторы лучше всего размещать под окнами, чтобы теплый воздух от них обогревал поверхность внутреннего стекла и рамы

Монтаж радиаторов отопления

Сечение труб и материал их изготовления следует подбирать на основе собственных финансовых возможностей и общего протяжения контура отопления: чем более сечение магистральных труб, тем проще будет идти по ним вода.

Следующий этап работ по обустройству системы водяное отопление дачи своими руками – это монтаж трубопровода и установка радиаторов. Здесь все достаточно просто: труба выводится до позиции радиатора, затем он ставится, соединяются все вводы и выводы, после чего трубу проводят к другому радиатору и так далее. Очень удобно будет, если вы поставите на каждый радиатор кран, это позволит удалять воздушные пробки.

Далее отопительный контур нужно замыкать там же, где он и начался – в котле. На вводе в котел ставится фильтр, а также, если нужно, — насос принудительной циркуляции. В самой нижней точке системы следует поставить узел слива-залива воды, чтобы при ремонтах или ликвидации отопления можно было слить всю воду.

Первую пробу отопительного котла необходимо производить только лишь вместе со специалистом.

Биметаллические радиаторы отопления

Новейшее слово в радиаторной технике – биметаллические радиаторы. При их изготовлении используют и сталь, и алюминий. Так получились батареи, совмещающие в себе достоинства стальных и алюминиевых радиаторов, а недостатки в большей массе удалось компенсировать. Кожухи биметаллических батарей изготавливают из алюминия, а сердечники – из стали. Такая батарея уже не настолько чувствительна к гидроударам и менее критична к РН теплоносителя. Специальное полимерное покрытие защищает радиатор от коррозии. Цена биметаллических радиаторов выше, чем чугунных, но в целом их использование наиболее перспективно.

Газ электричество или дрова

В качестве энергоносителя для отопления дома сегодня многие предпочитают электричество. Данный способ отопления имеет целый ряд преимуществ, которые делают его современным, удобным, эффективным и экономичным.

Мнение застройщиков и владельцев загородных и частных домов сводится к тому, что электрическое отопление наиболее выгодно, так как не требует множества согласовательных документов. Да и больших финансовых затрат при монтаже данной системы отопления не понадобится. Среднерыночная цена электрического отопительного котла для отапливаемой площади 100-150 кв.м. составляет 35-36 тыс. рублей. Если площадь дома меньше, то и затраты на покупку котла будут ниже. Вместе с тем выбор электрических систем отопления настолько широк, что каждый владелец дома может выбрать то, что отвечает его требованиям по простоте монтажа и доступной цене. К другим преимуществам можно отнести:

оборудование системы электроотопления не требует затрат времени и денег на получение проекта, технических условий и акта ввода в эксплуатацию, как например, с газовым оборудованием;
нет необходимости в землеройных работах и прокладке труб;
электрическое отопление обладает высоким уровнем безопасности и экологичности (электрические котлы в отличие от газовых никогда не взрываются, не образуют опасных продуктов горения (угарный газ);
электрические приборы для отопления полностью автоматизированы, просты и надежны в эксплуатации.

Кроме электрокотлов, можно использовать альтернативное электрическое оборудование, например, электроконвекторы для локального отопления каждой комнаты в отдельности, тепловые завесы, теплый пол, что позволит без высоких финансовых затрат поддерживать в доме комфортный температурный режим.

Вместе с преимуществами электрическая система отопления имеет и недостатки. Их немного, но они все же есть. Прежде всего, к недостаткам относятся:

Необходимость в стабильном напряжении. Если напряжение постоянно скачет, часто случаются перебои с подачей электроэнергии, то оборудовать дом электрической системой отопления нецелесообразно.
Высокое потребление электроэнергии. Особенно в осенне-зимний период. Для обогрева дома площадью 150 кв.м. потребуется 15 кВт в день, не считая другие электроприборы.
Высокая стоимость электроэнергии.

Сравним для наглядности электричество с другими энергоносителями – твердым топливом (дрова) и газом.

Печное отопление в доме площадью 100-150 кв.м. потребует на один отопительный сезон (7 месяцев – с октября по апрель) покупки 20 кубометров дров. Среднерыночная цена за 1 кубометр сегодня составляет около 2000 руб., а березовые дрова – 3500 рублей за куб. Один отопительный сезон обойдется владельцу дома в приличную сумму. Как видим, экономии как таковой нет. В отличие от электрического и газового отопления дровяная печь требует постоянного внимания и контроля, так как обладает высокой пожароопасностью.

Газовое отопление при любой площади дома в разы дешевле твердого топлива и электричества. Однако не во всех регионах, а тем более небольших сёлах и деревнях, имеется возможность присоединиться к магистральному газопроводу. Но если такая возможность и есть, то не всегда оборудование дома газовым отоплением может принести экономию. Если оценивать каждый энергоноситель с точки зрения общих расходов, включая покупку оборудования, монтаж и эксплуатацию, то электричество окажется намного экономичнее.

Монтаж системы отопления

Обустройство эффективно работающего автономного отопления – непростая задача. Можно, конечно, обратиться за помощью к специалистам, которые смонтируют трубную разводку, подключат к ней радиаторы и установят обогревательный котел. Однако монтаж отопления своими руками доступен домашним мастерам.

Пошаговая инструкция устройства отопления, как правильно сделать монтаж:

Установка нагревательного котла. Для него выбирается наиболее удобное место, упрощающее прокладку трубопровода и подключения к источнику топлива.
Монтаж радиаторов отопления. Обычно батареи устанавливают под оконными проемами, что положительно влияет на воздухообмен в помещении. Расстояние от подоконника до радиатора составляет 100 мм, от пола – 60 мм.
Устройство трубной разводки. Трубы с фитингами прокладывают закрытым (в конструкции пола) или открытым способом, поверх финишного напольного покрытия.

Трубы подключаются к радиаторам отопления, устанавливается запорная арматура, монтируются расширительные баки, циркуляционный насос, автоматические приборы безопасности и другое оборудование.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

однотрубная;
двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

насос стоит денег, а значит, растут затраты на установку системы;
увеличивается потребление электроэнергии, так как насос работает от электричества;
если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

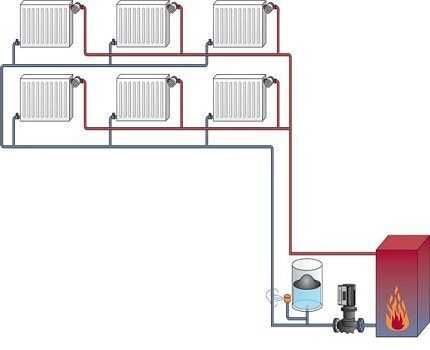

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

коллекторной;
лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выводы и полезное видео по теме

Видео #1. Организация простой недорогой котельной:

Видео #2. Отопление деревянного дома площадью 120 м2:

Видео #3. Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент

Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации

Расскажите о том, как сооружали отопительный контур в собственной деревянной дачке или в доме постоянного проживания. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в находящемся ниже блоке.
