Печь длительного горения для теплицы своими руками

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Выбираем печь для теплицы

Все описываемые варианты обогрева можно приобрести готовыми или сделать собственноручно. Самодельная печь для теплицы может получиться очень бюджетной.

Самая простая печь для теплицы: буржуйка

Несложный, экономичный вариант – организация отопления теплицы своими руками буржуйкой. Конструкция обогревателя элементарная: старая бочка с приваренной дверцей топки, дымоотводом, трубой для выхода теплого воздуха и перемычкой в верхней трети емкости. Принцип работы ее отражен на фото ниже. Обогрев происходит за счет следующего:

• Перемещение горячего дыма по трубе, проложенной в центральной части теплицы или по ее боковым сторонам.
• Излучение тепла поверхностями печи.
• Горячий воздух, образующийся над перемычкой и выходящий из специальной трубы.

Работать буржуйка для теплицы может на отходах пиломатериалов, дровах, угле. Интенсивность горения зависит от характера топлива и доступа воздуха в топку. Выбирать такой способ обогрева стоит только тогда, когда есть возможность постоянного контроля за горением. Собственно, это единственный минус отопления – придется периодически подкладывать топливо.

Принцип работы отопления теплицы буржуйкой дровяной

Обратите внимание: по такому же принципу действует и кирпичная печь для теплицы. Все отличие только в материале изготовления – топка и полость для горячего воздуха складываются из кирпича. Трубы берем металлические.

Трубы берем металлические.

Печь длительного горения в теплице

Печь длительного горения, или, по-другому, булерьян, сродни описанной выше буржуйке: обогрев происходит за счет горячего дыма, идущего по трубе вдоль теплицы и нагретого воздуха. С дымом все понятно, воздух же нагревается по другому принципу. Как видно на рисунке, корпус охватывают два ряда труб, открытых с обоих концов.

Благодаря процессу естественной конвекции холодный воздух затягивается через нижние отверстия труб. По мере прохождения по ним газ нагревается корпусом топки, к которому прилегают трубы и выходит уже горячим (50-60 град) через верхние отверстия. Работает печь для теплицы на дровах, угле, пеллетах, отходах пиломатериалов.

К сведению: заслонка печи снабжена клапаном, благодаря которому можно регулировать подачу воздуха в топку. Увеличивая или уменьшая отверстие клапана печи в теплице, своими руками можно изменять интенсивность горения топлива. В верхней трети корпуса булерьяна находится перемычка с отверстиями, где происходит дожигание дыма.

Печь для теплицы длительного горения, своими руками ее собрать сложно, однако результат будет стоить затраченных усилий

Преимущества агрегата перед буржуйкой:

• За счет дожигания дымовых газов кпд агрегата увеличивается, топлива используем меньше, тепла получаем больше.
• Температура внутри печи очень высокая, топливо сгорает почти полностью.
• На одной закладке булерьян может работать до суток, что освобождает садоводов от необходимости посещения теплицы ночью.

Если у вас нет возможности контролировать отопление теплицы более 2 раз в сутки, печь длительного горения будет отличным выбором.

Работаем с печью для теплицы своими руками, видео содержит советы по зимнему режиму топки булерьяна

https://youtube.com/watch?v=27Sh_UyzM6k

Печь для теплицы на отработанном масле

Последнее устройство для обогрева теплиц сложнее описанных выше. Оно состоит из:

• Корпуса-рубашки.
• Внутренней емкости топки.
• Чаши сгорания.
• Топливного бака.
• Системы капельной подачи топлива.
• Клапана подачи воздуха.

Отдача тепла здесь происходит также, как у печи длительного горения: через излучение стенками и нагревание воздуха, протягивающегося естественной конвекцией через верхнюю часть корпуса. Рисунок хорошо иллюстрирует этот процесс. В некоторых случаях дополнительно устанавливается вентилятор, выбрасывающий горячий воздух под напором. Это позволяет ускорить нагревание пространства теплицы.

Отопление отработанным маслом

Теплица, оборудованная такой печью, функционирует почти автономно. Один раз отрегулировав агрегат, можно подходить к нему один раз в сутки или реже, все зависит от объема топливного бака. Это, пожалуй, самый лучший вариант. Обслуживать такую систему отопления легко, топливо стоит недорого, расходуется экономно.

Обратите внимание: помимо отработанного масла можно использовать солярку. Однако надо помнить, что она загустевает при сильном охлаждении. Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Печь на отработанном масле в теплице, видео показывает вариант агрегата другой конструкции

Зарядка печи — требуется умение

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.

Печь на опилках — запуск

Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.

Песочный затвор – просто и эффективно

Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.

Песочный затвор

Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.

Пиролиз – проще некуда

В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы пиролизной печи обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.

Но самое интересное заключено в следующем:

• Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
•  Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.

Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.

Полезные советы мастерам, необходимые при монтаже печи

Обязательным элементом для безопасного использования пиролизной печи является фундамент, на который устанавливается установка.

Фундамент должен обладать высокой степенью надежности. Фундаментное основание под печь сооружается из жаростойкого стройматериала. Конструкция печи имеет небольшую массу, поэтому большого давления на основу печь не создает. В процессе работы установки создается высокая температура, которая способна нанести повреждение основанию, чтобы предотвратить разрушающее действие высокой температуры на фундамент в его конструкции должны использоваться жаропрочные материалы. В качестве такого материала используется огнеупорный кирпич, который выкладывается на предварительно подготовленное основание из бетона.

Прочтите также нашу статью Монтаж системы отопления частного дома: основные схемы.

Заливка бетонного основания для установки печи длительного горения должна осуществляться в мелкозаглубленный фундамент. В процессе подготовки основания обязательным его компонентом является армирующий каркас.

Дымоход для печи должен монтироваться как отдельный элемент теплогенерирующей установки. В качестве дымохода можно использовать металлическую трубу соответствующего диаметра. При установке дымохода его можно закрепить при помощи сварки на верхней крышке печи.

При изготовлении печи прямоугольного сечения дымоход можно подключать к установке только сбоку.

При монтаже дымохода следует помнить, что сразу после корпуса печи дымоход должен идти строго вертикально. При конструировании дымохода следует использовать минимальное количество отводов и колен.

Так как при использовании твердого топлива образуется большое количество сажи, то дымоход лучше всего конструировать разборным, так как периодически придется его разбирать и чистить от скопившейся сажи.

После того как печь сконструирована и установлена, рекомендуется установить отражатель. При помощи этого элемента конструкции происходит перераспределение тепловых потоков, что способствует равномерному прогреву всего объема помещения. Помимо этого установка отражателя позволяет повысить степень безопасности в процессе эксплуатации теплогенерирующей установки.

Место, предназначенное для монтажа печи, должно соответствовать всем требованиям, предъявляемым к пожарной безопасности, так как корпус печи, разогретый до высокой температуры, является потенциальным источником пожара при нарушении правил эксплуатации такого оборудования.

(Visited 1 614 times, 1 visits today)

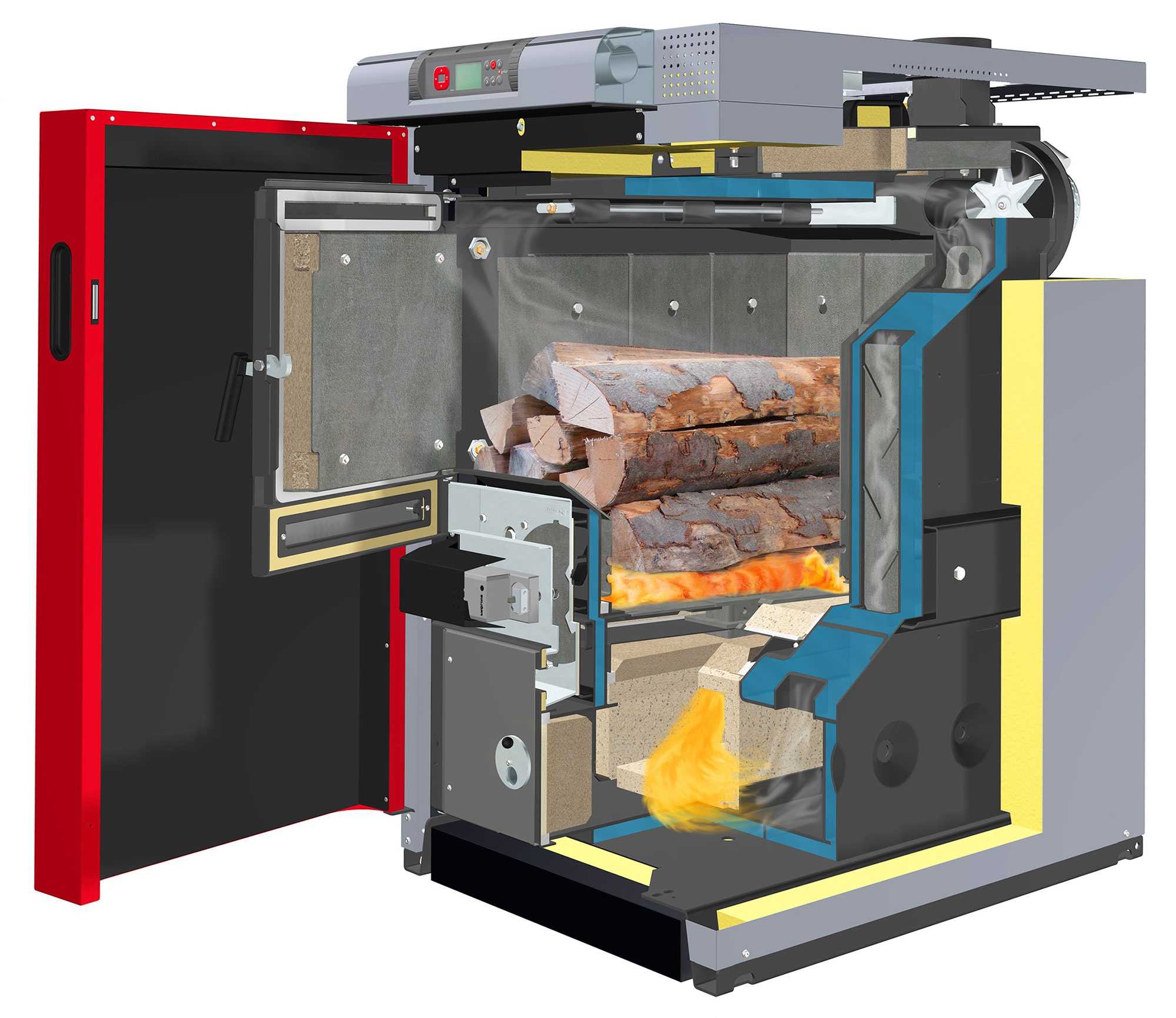

Устройство и принцип действия печи верхнего горения

Твердотопливный агрегат долгого действия с верхним горящим слоем можно изготовить из железной бочки из-под ГСМ, газового баллона или стальных труб большого диаметра. Толщина стенок корпуса должна быть не меньше 4–5 мм, иначе они могут прогореть вследствие высокой температуры. Высота отопительного прибора должна составлять не менее 1 м, поскольку от количества топлива зависит длительность его работы. Тем не менее, не надо стараться соорудить слишком высокий агрегат. Во-первых, его будет неудобно загружать, а во-вторых, слишком толстый слой дров или опилок может снизить тягу настолько, что горение попросту прекратится.

Условно вертикальную печь можно разделить на три рабочих пространства:

• загрузочная камера — часть корпуса, в которую закладывается топливо. Во время работы высота загрузки уменьшается по мере прогорания брикетов, дров или стружки;
• зона горения или рабочая зона представляет собой самый высокотемпературный участок. В этом слое горючего материала происходят окисляющие реакции с выделением большого количества тепла;
• зона отвода горючих газов — пространство с высокой температурой, в котором происходит теплообмен и дожиг продуктов сгорания.

Представленная ниже принципиальная схема котла длительного горения позволяет получить полное представление о его конструкции и принципе действия.

Схема котла длительного горения с вертикальной загрузкой

Для того чтобы ограничить зону горения применяется распределитель воздуха. Это устройство представляет собой плоский металлический круг толщиной 5–6 мм, по центру которого выполнено отверстие для подвода кислорода в рабочую зону. Подача воздуха осуществляется по длинной стальной трубе, выведенной через верхнюю крышку отопительного агрегата. Беспрепятственное движение воздухораспределительного устройства обеспечивается за счёт разности диаметра металлического блина и корпуса агрегата, а высота горящего слоя зависит от ширины крыльчатки. Поскольку последняя определяет воздушный зазор между топливом и поршнем, от её параметров зависит, как быстро будет прогорать топливо.

Распределитель воздуха самодельного котла

Диаметр воздушного канала должен быть не менее 60 мм, в то время как размер отверстия распределителя более 20 мм считается излишним — перенасыщение кислородом увеличивает интенсивность горения, что для агрегата этого типа является недопустимым.

Чаще всего труба распределителя изготавливается с открытым краем, благодаря чему в качестве окислителя используется атмосферный воздух. Место, где воздуховод входит в верхний люк, не герметизируют — свободный доступ кислорода к надпоршневому пространству даёт возможность сгорать летучим углеводородным соединениям. Существует и вариант, когда воздух в зону горения проходит из верхней камеры, где он предварительно подогревается. Такая конструкция повышает производительность отопительного прибора и делает его работу более стабильной. Количество кислорода регулируют специальной заслонкой, установленной в окне подачи воздуха.

Для отвода продуктов сгорания верхнюю часть котла оборудуют дымовым каналом с небольшим горизонтальным участком. Как правило, 50–60 см прямой трубы достаточно для того, чтобы ослабить тягу. Несмотря на то, что в печах этого типа полнота сгорания топлива достигает 90–95%, периодически требуется удалять пепел и золу, которые скапливаются на дне установки. Для этого в нижней части корпуса делают окно и устанавливают герметичную дверцу.

Расстановка рассады

Берем рассаду и делаем расстановку, относительно того чтобы освещение доставалось всем растениям, листья рассады не сплетались, даже не соприкасались. Это нужно для обеспечения светом и теплом. Такой уход будет лучшим.

Растение растет и нужно во время высадить в основную почву – грунт теплицы из емкости, т.к. стебли могут достаточно вытянуться и даже сформируются 2-3 плода на одной кисти и само растение уйдет полностью на формирование именно этих плодов. Маленькие пасынки постоянно удаляем. Верхний пасынок можно оставить, он образует второй стебель, находящийся рядом с цветочным стеблем.

При перевозке на дачу, чтобы растения не ломались и чувствовали себя комфортно, за несколько дней до перевозки старайтесь не поливать рассаду, лучше её засушить, стебли не будут ломкими и стрессовую ситуацию растение будет лучше переносить.

С середины или конца мая можно смело приступать к высадке рассады томатов в пленочной теплице или парнике. Если у вас теплая теплица, обогреваемая и если теплая обогреваемая грядка, на биотопливе, на основе растительных остатков, то можно высадку томатов начать и в начале мая. Это все зависит от конкретной теплицы и от погодных условий.

Обязательным непременным условием хорошей продукции, хорошего плодоношения является то, что подготовку почвы, гряды нужно проводить непосредственно перед посадкой рассады томатов. Перекапываем гряду, разрыхляем, разравниваем граблями, затем нужно внести минеральные удобрения, чтобы плодоношения было обильным и хорошим.

Солнечное отопление теплицы (солнечным воздушным коллектором)

Для создания такой системы надо продумать расположение воздушного коллектора, чтобы обеспечить циркуляцию воздуха. Чтобы воздушные массы перемещались самостоятельно, входное отверстие надо расположить выше выходного. Тогда теплый воздух будет подниматься и попадать в теплицу, а остывший вернется обратно в коллектор, там прогреется и повторит цикл.

Друзья! В рамках нашего портала, мы запустили книгу о том как сделать газон своими руками. Если эта тема вам интересна, то ЧИТАЙТЕ ДАЛЕЕ>>

Если же организовать циркуляцию воздуха принудительно, необходимо установить вентиляторы рядом с входным отверстием. Таким образом почва будет прогреваться равномернее.

Чтобы в темное время суток воздух был теплым, нужен дополнительный контур, для которого можно использовать тепловентилятор.

Сделать коллектор несложно. Для этого надо собрать короб из ДВП, высота которого должна быть примерно 15 см. Укрепить его можно с помощью ребер жесткости. На дно следует уложить слой минеральной ваты, который закрыть абсорбером.

Все швы необходимо загерметизировать и покрасить внутреннюю поверхность черной краской. Боковые стороны надо оборудовать трубами, через которые будет входить и выходить воздух. Затем короб закрывается каленым стеклом и стыки снова обрабатываются герметиком.

Короб укрепляется на крыше, воздуховоды направляются в отверстия в стенах теплицы. Можно поставить несколько подобных коллектором. Температура воздуха в них будет составлять примерно 50 градусов.

Виды самодельных печек

Теперь рассмотрим виды самодельных печей для теплиц из поликарбоната.

Кирпичные

Печи из кирпича сложны в исполнении, поскольку требуют точной планировки и знаний песочного дела, но при этом они обеспечивают длительный обогрев помещения. Чаще всего устанавливают «печь Кузнецова»

При ее обустройстве важно соблюдать ряд правил:

• поскольку кирпич при нагревании расширяется, внутренняя огнеупорная оболочка должна быть свободна со всех сторон;
• внутренняя кладка из шамотного кирпича делается на ребро;
• через каждые два ряда кирпича связку усиливают проволокой.

Также возможно строительство печи, оснащенной т. н. боровом: горизонтальным дымоходом для обогрева грядок. Фундамент должен быть выложен из железа и труб. Топка и выход для дымохода должны располагаться на противоположных концах теплицы.

Из газовых баллонов

Можно соорудить самодельную печь и из газового баллона, отработавшего свой срок: сама его форма идеально подходит для процесса пиролиза и за счет этого очень эффективна. Он должен быть цельнометаллическим и вместительным (минимум 12, в идеале – 50 л). Желательно выбирать модель с вентилем, а не клапаном – так удобнее будет регулировать силу горения.

На данный момент разработаны сотни конструкций. Весьма популярна печь на отработке (отработанном масле). Принцип действия: масло заливают в топливный отсек и поджигают; воздух подается через дроссель; пар поднимается через перфорированные стенки и там от притока свежего воздуха процесс его горения усиливается.

В дожигательной камере есть 2 отсека: в одном догорают испарения, в другом азотные окислы распадаются на азот и кислород. КПД – около 80%

Однако обратите внимание: такая конструкция опасна из-за риска попадания конденсата в горящее масло

Из баллона также легко можно сделать описанную выше «Бубафоню».

Из бочек

Из старой бочки можно сделать «Бубафоню», «Слобожанку» и еще ряд конструкций. Например, такую:

1. Горизонтально уложить рядом и сварить 2 бочки на 200 л.
2. В задней части сделать отверстие для трубы-дымохода диаметром 30–40 см.
3. Переднее дно разрезать пополам параллельно уровню земли, нижнюю половину на занавес прикрепить к верхней (она должна открываться вверх). К такой заслонке приваривают короткую цепь, а к верху бочки крюк, что позволит удерживать заслонку во время закладки дров.

Буржуйка

Буржуйку можно сделать практически из любого из указанных выше материалов: газового баллона, бочки и даже кирпича.

Например, чтобы сделать ее из баллона, с последнего нужно срезать верхушку. В верхней части проделать отверстие для парубка-дымохода, в нижней – для перфорированной трубы. Из верхней части баллона делают крышку.
