Как самому изготовить печь длительного горения

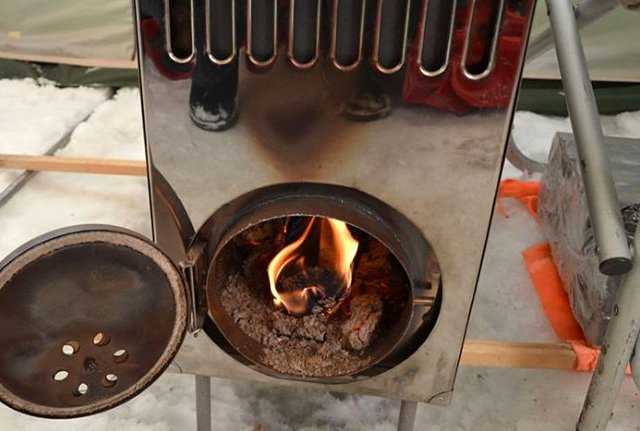

Закладка дров и розжиг

Для того чтобы заложить дрова в камеру сгорания, необходимо с внешней стороны приподнять пресс за торчащую из печки трубу. Сделать закладку и поджечь топливо сверху. Можно наполовину открыть дверцу топки. При этом открытый конец трубы 80 мм надо закрыть, к примеру, небольшим куском стального листа. Шибер на дымоходе открывается полностью.

В таком положении на твердом топливе печь должна проработать минут двадцать, чтобы она хорошо прогрелась. Когда прогорят все дрова, необходимо остатки топлива и золу убрать из топки и сделать новую закладку. Эти дрова поджигаются сверху, для этого можно использовать бумагу, картон, сухие ветки и прочие материалы. Как только основное топливо разгорится, на него опускается пресс, закрывается дверца топки, открывается труба 80 мм, закрывается наполовину шибер дымоходной трубы.

Дрова тлеют, выделяя пиролизный газ, который вместе с небольшим количеством дыма проходит в зазор между краями пресса и стенками печки. Во второй камере газ перемешивается с нагретым воздухом, который поступает через отверстия, сделанные в трубе 80 мм. По ней основная масса воздуха попадает в верхнюю топку, минимальная – в зону тления дров. Воздух нагревается за счет того, что проходит по трубе, которая расположена в самом сердце пламени, получаемого от сгорания пиролизных газов.

Это одна из самых простых конструкций, которую можно быстро сделать своими руками. Для системы отопления небольшого дома – это самый приемлемый вариант. Практика показала, что одной закладки хватает на 12 часов.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

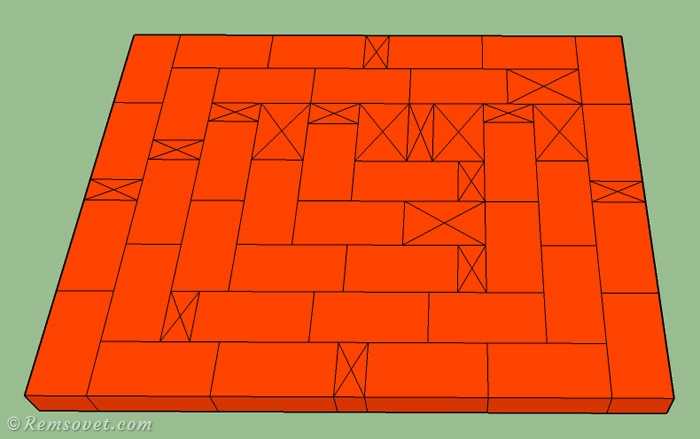

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

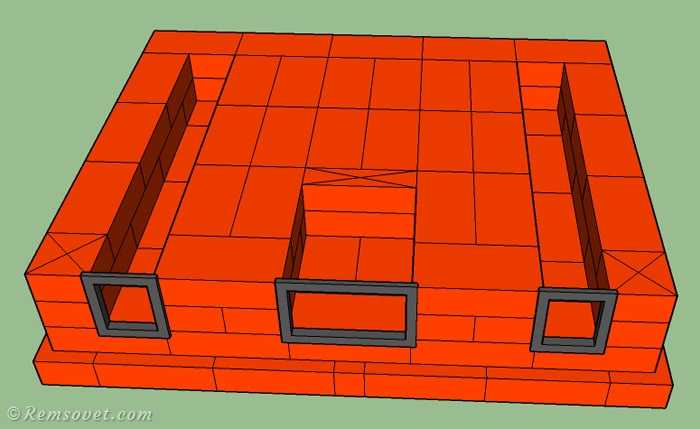

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

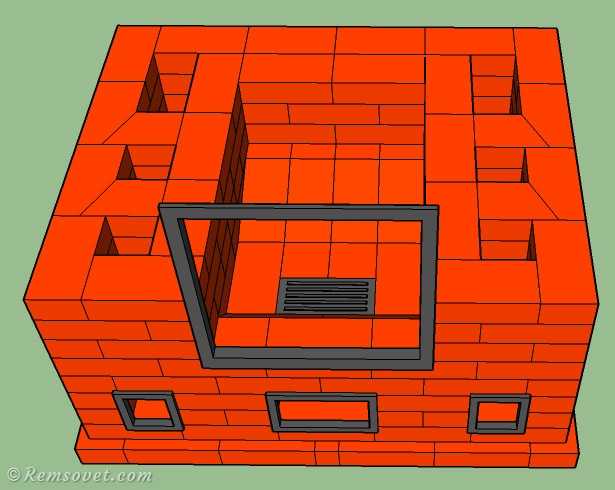

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

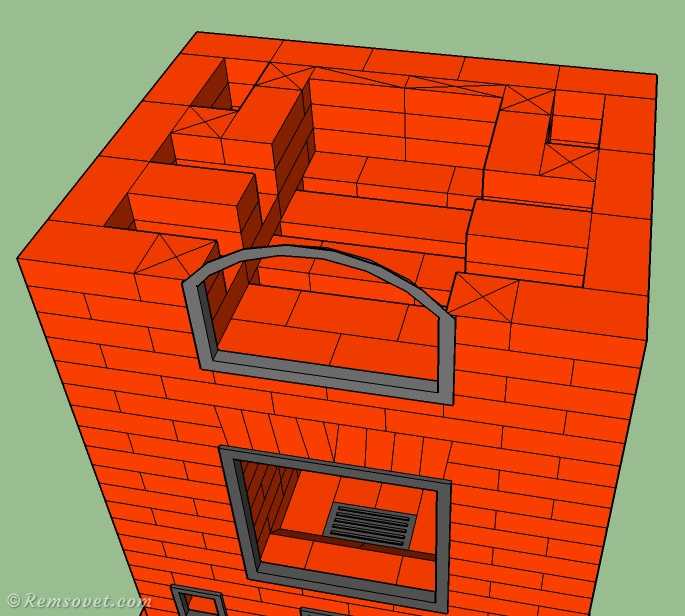

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

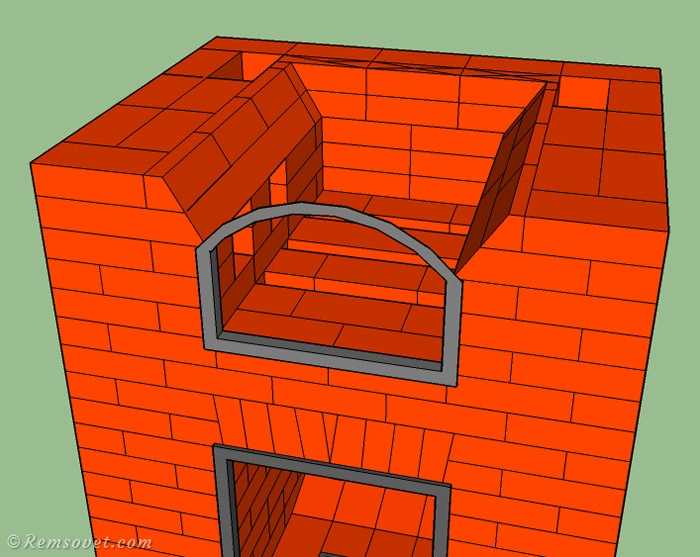

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки. как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление. а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя. особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Завершающий этап

После того, как печь будет собрана и установлена на постоянное место, ей можно придать эстетический вид с помощью огнеупорного кирпича. Как показал практика, на производительность котла это никак не влияет. Есть мнение, что из-за уменьшения тепло потерь увеличивается период прогорания топлива. Однако это пока не доказано.

Поэтому владельцу печи можно выбирать — стоит ли затрачивать дополнительные средства на то, чтобы обкладывать печь кирпичом, или обойтись без этого этапа. Иногда таким способом делают печь для теплицы длительного горения своими руками, что очень удобно и практично.

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Самостоятельное изготовление

Схема печи на опилках

В качестве топлива удобно использовать самый распространённый его вид — дрова. Расскажем подробно, как это можно осуществить.

Перечислим необходимые для этого инструменты и материалы:

• 200-литровая бочка;
• 2 небольших куска стальной трубы, один из них должен быть немножко длиннее другого;
• кусок металлического швеллера;
• ножовка, которую применяют для работы по металлу, также, нужен молоток, топор и киянка;
• измерительные приспособления (рулетка, отвес);
• примерно 50 красных кирпичей;
• отражатель;
• листовая сталь (небольшой кусок);
• сварочный агрегат;
• строительная смесь для приготовления раствора;

Процесс самостоятельного изготовления:

1. Основной частью является бочка. Для использования её надо подготовить. Прежде всего нужно срезать верхнюю крышку. Сделать это необходимо аккуратно. Эта деталь понадобится чуть позже. Если приготовить боку не было возможности, для этой же цели можно использовать отрезок трубы большого диаметра.
2. Из листа стали вырезается круг, диаметром немного меньше бочки так, чтобы его внутри можно было бы свободно перемещать. В нём вырезается отверстие для более длинного отрезка трубы. Снизу на диск привариваются горизонтально расположенные швеллеры.
3. Из отрезанной верхушки бочки делается верхняя крышка. В ней прорезается отверстие для выхода трубы.
4. В нижней части делаются 2 отверстия. Одно повыше и побольше для закладки топлива. Другое — поменьше и у самого низа для выгребания золы и углей. Оба отверстия нужно оборудовать дверками с ручками.
5. В верхней части делается отверстие для дымохода и подсоединяется соответствующий кусок трубы. Она ставится на фундамент. Это связано с большим нагревом при работе.
6. В некоторых случаях печь можно обложить кирпичом, а рядом находящиеся пол и стены — отражателем. Но это не является обязательным.

Некоторые рекомендации:

1. Для дымохода удобно брать трубу диаметром до 15 сантиметров. Она приваривается к верхнему отверстию создаваемой печи.
2. Использование отражателя способно сильно увеличить показатели эффективности.
3. Обкладывать кирпичом не стоит, если печь будет использоваться в хозяйственных помещениях.
4. Вблизи неё нужно освободить пространство и не располагать там предметов или материалов, которые не обладают устойчивостью к возгоранию.
5. Дымоход должен быть доступен для регулярной его очистки.
6. Перед началом эксплуатации, нужно попробовать её в различных рабочих режимах и выбрать их них наиболее подходящий.

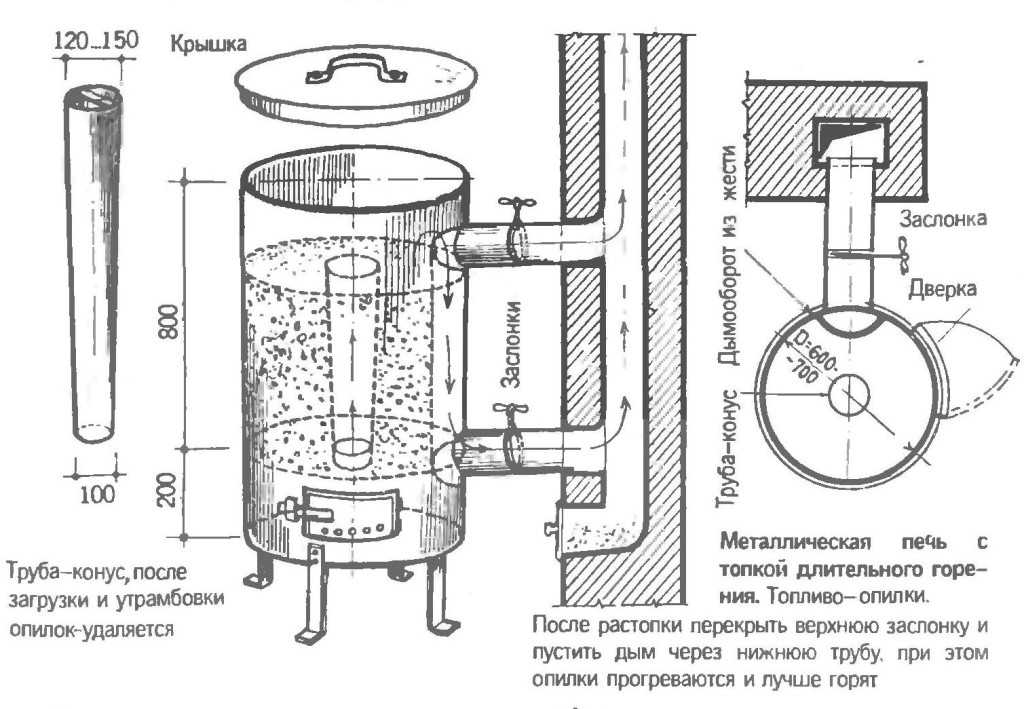

Чертеж металлической печи на опилках

Советы по эксплуатации

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Виды печей длительного горения и их выбор для самостоятельного изготовления

Эти печи обычно изготавливаются из кирпичей, металла или камня. Могут иметь круглую, цилиндрическую, квадратную либо неправильную форму. В зависимости от своей конструкции и способа сжигания топлива печи длительного горения различаются по видам.

Классическая печь долгого горения

Конструкция, в которой распространение пламени происходит снизу вверх, проталкивая горящие газы через слои топочного материала, является классической. Этот вид печей оборудуется теплообменником и камерой дожига, в которую осуществляется подача дополнительной порции воздуха. Яркими представителями этого вида являются печи длительного горения: булерьян (бренеран), печь Бутакова, а также изменённые конструкции с разными теплообменниками.

В печах Булерьян роль теплообменника выплняют изогнутые трубы, расположенные внутри корпуса печи

Шахтная печь долгого горения

Другим видом таких сооружений является шахтная печь. В этой конструкции зона горения смещена к колосниковой части. Продукты сжигания топлива выведены через соседний отсек, в котором они догорают, создавая теплообмен. Этот вид лучше всего возводить из кирпича, что подтверждено на протяжении многих веков.

В печах шахтного типа зона горения находится непосредственно над колосниковой решёткой

Подовая печь

Это конструкция с верхним горением, в которой поджигается верхняя часть топочного материала, а направление огня осуществляется в противоположную сторону. Такой прибор требует подачи кислорода под сгоревший слой, поэтому печь должна содержать специальные каналы доставки воздуха. Простота конструкции в сочетании с эффективностью и функциональностью способствовала созданию множества вариантов, которые можно изготовить своими руками. При этом материалом для её изготовления послужат использованные ёмкости цилиндрической формы. Ярким примером такого вида отопительных агрегатов является печь под названием «бубафоня».

В качестве корпуса для самодельной печи можно использовать старый газовый баллон

Газогенерирующие печи

Газогенерирующие печи или сооружения с дополнительным сжиганием пиролизных газов. В такой конструкции топочный материал сгорает под воздействием двух факторов: высокой температуры и малого количества кислорода. Это приводит к выделению горючих газов, которые догорают в дополнительной камере. Конструкции такого вида печей являются наиболее сложными в изготовлении, однако их эффективность и удобство эксплуатации превосходят предыдущие варианты.

Пиролизные газы догорают в дополнительной камере над топливником
