Чем хороша печь длительного горения

Эксплуатация и уход

Для того, чтобы обеспечить максимальный КПД, следует поддерживать хорошее состояние печи, использовать только сухое топливо, правильно его загружать и следить за образованием конденсата. Перед началом топки необходимо очистить зольник. Полную чистку следует производить раз в полгода.

Условия правильного использования:

  1. Дымоход должен иметь достаточную высоту, обеспечивающую тягу.
  2. Диаметр дымовой трубы нужно выбирать равным диаметру шибера (дросселя) котла.
  3. Труба обязательно должно иметь прямой вертикальный участок на расстоянии 2 и более метров от шибера.
  4. Весь дымоход, находящийся выше шибера, нужно утеплить и проследить за герметичностью его стыков.
  5. Котел установливают четко горизонтально без наклонов в какую-либо сторону.
  6. Перед отопительным прибором нужно положить металлический лист.
  7. Нельзя горящее или тлеющее вещество тушить водой. При необходимости нужно использовать песок или полностью перекрыть отверстие для подачи воздуха.

Важный фактором нагрева печи является влажность дров. Использование плохо высушенного древесного материала приводит к образованию большого количества сажи на стенках топливника и выпадению конденсата. Смесь влаги и сажи — очень агрессивная среда, которая быстро разрушает стенки топливного отсека, поэтому будет требоваться постоянная чистка.

Как увеличить время горения и КПД

В большинстве случаев котлы от производителей уже поступают с выставленными заводскими настройками, которые не всегда правильно коррелируются с условиями эксплуатации и используемым топливом. Из-за этого может возникнуть ситуация, когда заложенный в устройстве потенциал не раскрывается полностью. В таком случае потребуется изменить первоначальные настройки.

Явными признаками необходимости перенастройки являются:

  1. Закладка заканчивается спустя 3-4 часа при оптимальной влажности топлива.
  2. Дрова не сгорают полностью, остаются крупные фрагменты.

Если котлу понадобилась перенастройка, то лучше обратиться к специалисту. Самостоятельные попытки могут привести к еще более плачевному результату.

Как правильно загружать топливо

При правильной закладке даже небольшие по мощности агрегаты способны отапливать дом на протяжении 6–12 часов. Но есть модели, предполагающие закладку топлива один раз в сутки. Рассмотрим детально этот процесс на примере дров, с остальными видами топлива все происходит аналогично.

Порядок действий:

  1. Весь объем топливной камеры нужно плотно заполнить. Поверх крупных фрагментов нужно уложить щепу и бумагу.
  2. Затем нужно произвести розжиг. В отличие от обычных печей, в пиролизных котлах поджигают закладку сверху, а не снизу.
  3. Во время розжига топочная и поддувальная дверцы должны быть открыты полностью. После того, как дрова разгорелись, нужно полностью закрыть топку и установить задвижку так, чтобы началось тление.
  4. Затем открывается вторая задвижка в камере дожига пиролизных газов, что приводит к их самовозгоранию.

Дрова должны быть сухими, а использование влажных приведет к долгому возгоранию и низкой теплоотдаче.

Как сделать печь длительного горения самостоятельно?

Конечно, проще всего приобрести готовую печь, благо ассортимент доступных моделей весьма широк. Однако, если вы хотите сэкономить, и вам интересно сделать пиролизный котел своими руками, то, безусловно, следует продолжить чтение данной статьи. Изготовить печь длительного горения можно из старого газового баллона, металлической бочки, листовой стали или же других подходящих подручных материалов. И сейчас мы узнаем, как это сделать.

Видео: пиролизный котел из старого газового баллона

Подготовка материалов и инструментов

Итак, из материалов нам понадобится:

Металлического профиля (швеллера);

Кроме того, понадобится:

  • Стальной лист, толщиной пять миллиметров, из которого мы будем вырезать круги, диаметром равным диаметру самой бочки;
  • Металлопрофиль;
  • Дверца для печки (купленная либо изготовленная самостоятельно);
  • Металлическая труба диаметром 10 сантиметров и по длине превышающая габариты бочки на 150 мм;
  • Труба для дымохода диаметром 15 сантиметров и длиной примерно в пять метров;

Что касается инструментов, то их список достаточно невелик. В работе нам пригодятся:

  • Топор с молотком;
  • Электросварочная переносная (либо стационарная) установка;
  • Болгарка либо ее заменитель в виде автогена;
  • Стандартный набор разметочных и измерительных инструментов в виде уровня, отвеса и рулетки;

Немаловажен также выбор помещения, в котором будут производиться монтажные работы. У вас должен быть постоянный доступ к электрическому току, хорошее освещение и вентиляция. Следует выбирать просторные помещения с качественной звукоизоляцией, которые будут защищены от воздействия осадков и где можно будет безопасно хранить все изготовленные элементы пиролизной печи.

Инструкция по сборке дровяной печи

Алгоритм монтажа пиролизной печи длительного горения состоит из следующих шагов:

Бочка со снятой крышкой

Снимаем крышку с бочки. Если в качестве основы используется огнетушитель либо баллон, то его верх необходимо аккуратно срезать с помощью болгарки (либо автогена). Распил баллона следует производить, предварительно открыв вентиль и залив внутрь воду. Помните, что верхняя деталь нам еще пригодится потом, не спешите ее выбрасывать.

Печи квадратной формы устойчивее

Делая печь из листовой стали учтите, что большей устойчивостью будет обладать корпус квадратной, а не округлой формы.

Пиролизная печь из бочки с ножками

На круглое дно основы нашей печи привариваем опорные ножки из трубок, арматуры либо швеллера.

Общая схема печи длительного горения

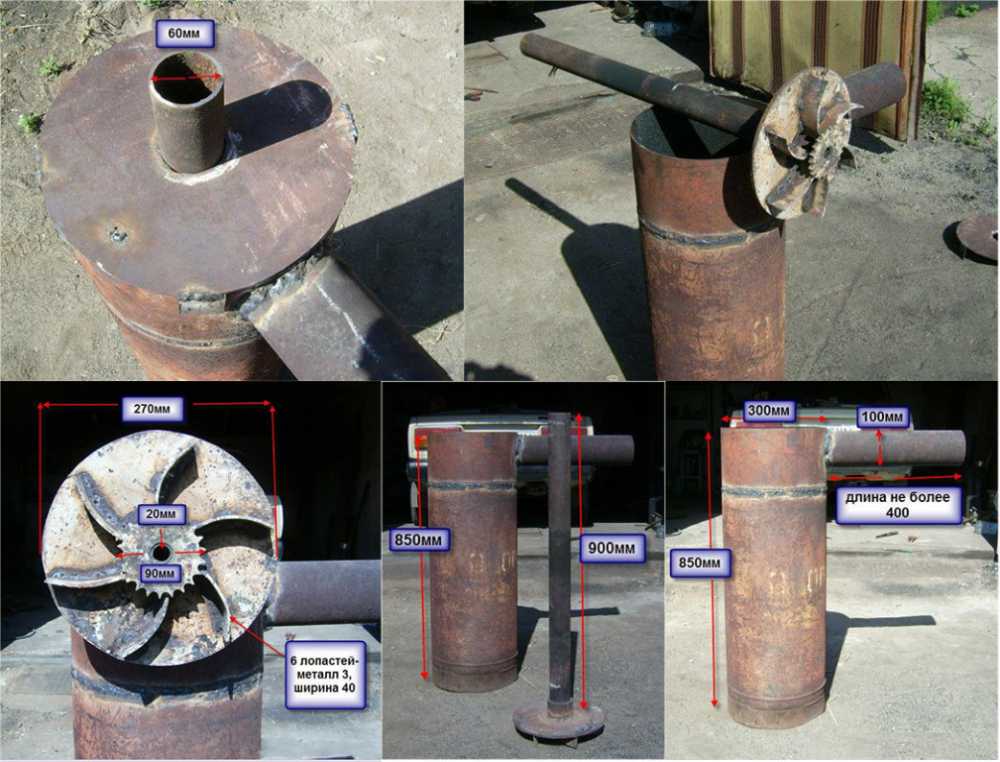

Делаем прижимной круг. Он вырезается из стального листа таким образом, чтобы свободно проходить внутрь бочки.

Прижимной круг, приваренный к трубе

Соединяем круг с трубой. Для этого по центру прижимного круга вырезаем отверстие диаметром 10 см и привариваем ее к кругу так, чтобы при размещении получившейся детали внутри бочки труба выступала над ее уровнем на 15 см.

Швеллеры, приваренные к кругу

На обратную сторону круга крест-накрест навариваем швеллеры, которые будут способствовать более качественному прижатию тлеющих дров.

Крышка для печи из бочки

Делаем для нашей печи крышку. Ею может стать как отрезанная на первом этапе верхняя часть, так и второй стальной круг. В крышке также делаем круглое отверстие с таким расчетом, чтобы внутренняя труба с прижимным кругом свободно двигалась под своим весом и при этом плотно прилегала к его краям.

Монтируем дверцу. В нижней части основы нашей пиролизной печи вырезаем отверстие под дверцу и закрепляем ее так, чтобы после прогорания дров можно было легко доставать золу.

Крепим дымоход. Вырезаем в верхней части корпуса печки круг диаметром 15 сантиметров и с помощью сварки закрепляем трубу дымохода. Помните, что минимальная длина трубы должна быть больше поперечного сечения бочки или иной основы.

Желательно предусмотреть для дымохода задвижку, которая позволит дополнительно регулировать уровень тяги. Чтобы его можно было чистить, многие делают данный элемент конструкции печи разборным либо монтируют специальную дверцу для проведения очистки. В дымоходе пиролизных печей активнее собирается конденсат, поэтому желательно его утеплить. Например, можно покрыть трубу теплоизолирующим материалом и надеть сверху еще одну большего диаметра. Кроме того, теплоизоляцию следует также обеспечить в тех местах, где дымоход проходит через стены, потолок и кровлю дома. Конец трубы, во избежание попадания атмосферных осадков внутрь, дополнительно необходимо защитить отражателем.

После сборки пиролизной печи желательно обложить ее вокруг кирпичом, который будет аккумулировать тепло и поможет защитить от избыточного жара окружающие предметы интерьера.

Принцип действия

Конструкций подобных устройство достаточно много, но не все они работают по единому принципу. Тепло начинает образовываться не при открытом горении, а из-за пиролиза. Под действием высоких температур топливо лишь тлеет, и выделяет горючий газ. Они начинает воспламеняться и сгорать, вследствие чего выделяется много тепла. Медленный процесс происходит за счет регулировки подачи кислорода. Когда топлива начинается разгораться, поступление воздуха сводиться к минимуму.

Таким образом, не получится использовать обычную русскую печь, так как это приведет лишь к печальным последствиям. Газы могут попасть в помещение, а это грозит отравлением. Печь с длительным прогреванием оснащена герметичной дверцей, регулировочным приспособлением, заслонкой, а это исключает попадание газа в помещение.

Устройства отопления такого типа следует выбирать, потому что:

  • Они могут работать от одного закладывания 12-20 часов.
  • Малый вес конструкции, можно устанавливать даже без фундамента.
  • Подойдет любое топливо, сгорает полностью, КПД 90%.
  • Можно использовать не на постоянной основе.
  • Нет посторонних запахов вроде дыма.
  • Можно сделать своими руками из недорогих материалов.
  • Низкая стоимость.

Изготовление печи своими руками

Печь отопления длительного горения достаточно просто можно изготовить своими руками. Чаще всего в качестве основы выступают стальные бочки, отработанные газовые баллоны или трубы большого диаметра. Главный критерий выбора — толщина стали (минимум 5 мм). Высота предполагаемого агрегата — не меньше 1 метра. От количества топлива напрямую зависит длительность работы оборудования.

Расчет параметров

Параметры легко можно рассчитать используя нижеприведенный чертеж, который отражает внутреннее устройство печи со всеми необходимыми размерами.

Инструменты и материалы

Перед началом сборки следует внимательно продумать и подготовить весь необходимый инструмент.

Для работы понадобятся:

  1. Трансформатор или инвертор сварочный.
  2. Угловая шлифовальная машинка (УШМ), в простонародье «болгарка».
  3. Круг для УШМ.
  4. Дрель и набор сверл по металлу.
  5. Молоток и наковальня.
  6. Уровень, отвес и рулетка.

Если конструкция отопительного агрегата предусматривает обустройство водяного контура, то дополнительно требуется запастись листовой сталью и двумя резьбовыми патрубками для врезки котла в гидравлическую отопительную систему.

Также необходимо приготовить материалы:

  1. Стальная емкость большого объема со стенками толщиной от 5 мм.
  2. Металлическая труба диаметров не менее 60 мм.
  3. Стальная труба диаметром 100 мм.
  4. Стальной швеллер или уголок 50–60 мм.
  5. Металлический лист толщиной не менее 5 мм, размерами немного большими чем диаметр корпуса.
  6. Лист стали толщиной 3 мм.
  7. Петли для дверцы.

После установки вокруг печи делают отражатель, но планируют его до проведения замеров и сварочных работ.

Выбор места

Устанавливать печь следует с соблюдением всех правил пожарной безопасности. Не следует устанавливать агрегат возле горючих предметов и рядом со стеной.

Конструкция печи довольно тяжелая и перед установкой понадобится сделать фундамент. После его установки можно приступать к созданию отражателя. Он поможет равномерно распределять тепла по комнате. Для его изготовления подходит любой жаростойкий материал, например, кирпич.

Сборка печи

После завершения всех приготовлений можно приступать к непосредственной сборке.

Основные этапы:

С помощью болгарки аккуратно срезается верх от бочки, в дальнейшем он понадобится для создания крышки.
Из листа стали толщиной 5-6 мм вырезается распределитель воздуха — круг меньшего диаметра, чем сама бочка. Края среза тщательно зачищаются.
По центру вырезанного распределителя воздуха делается отверстие диаметром 20 мм, к нему приваривается труба для подачи воздуха в зону горения.
С обратной стороны плоского поршня привариваются четыре лопасти, которые не должны выступать за пределы воздухораспределителя. Благодаря им между металлическим блином и дровами будет находиться воздушный зазор, необходимый для горения топлива.
Из отрезанной ранее верхушки бочки изготавливается крышка. Для этого с внешней стороны по всему контуру приваривается металлическая полоса

Важно, чтобы ее диаметр позволял свободно установить верх печки на корпус.
В крышке прорезается отверстие на несколько миллиметров большее, чем воздуховод. После приваривается ручка на люк для закладки топлива.
В нижней части корпуса вырезается люк для чистки печи

Надо постараться обеспечить точное прилегание дверцы к корпусу. Для этого по периметру приваривается металлическая полоса и петли. Устанавливается задвижка.
С другой стороны печи, на расстоянии 50–100 мм от ее верхнего среза, врезается дымоотводный патрубок из куска стальной трубы, в которую с небольшим натягом будет входить дымоход.

На этом изготовление твердотопливного агрегата вертикального типа можно считать завершенным. Остается установить агрегат на место и присоединить дымовую трубу.

Правила эксплуатации печи «Экономка» с передней топкой

При эксплуатировании данной печи, стоит помнить, что сжигать топливо одновременно в обоих топливниках не следует. Когда вы применяете один топливник, второй должен иметь закрытыми поддувальную и топочную дверку. Печь всегда топится при закрытой заслонке. Если же требуется открыть заслонку во время топки, то предварительно стоит отворить вентиляционную задвижку. Применять верхнюю камеру для приготовления пищи стоит только после того, как дрова хорошо разгорятся, то есть это должно произойти через 8-10 минут после растопки. Варить пищу в верхней камере – на поду, стоит в течение нескольких часов после топки печи – примерно через 10-12 часов. Для выпекания хлеба печь топится по-зимнему: топливо стоит сжигать в основном топливнике. К концу топки прикрывается вьюшка, а когда в топливнике останутся одни угли, вьюшку перекрывают полностью, в вентиляционную задвижку оставляют открытой. В таком положении печь оставляют на 15 минут, после чего сажают хлеб в печь. Готовность пода проверяется, бросая на него горстку муки. Если мука почти не меняет своего цвета, то накал пода является недостаточным. Если же мука чернеет, то под перегрет, и камеру стоит немного охладить. Коричневый цвет станет способствовать нормальному нагреванию пода.

Поэтапная инструкция сборки буржуйки собственными руками


Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.


Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

  • Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
  • Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
  • Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
  • Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
  • Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

  • Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
  • Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
  • Высокая температура корпуса – чревато ожогами;
  • Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Подготовка к работе

Процесс сооружения отопительного агрегата предполагает выполнение работ, сопровождающихся образованием большого количества пыли, возникновением повышенного шума

К тому же эта задача трудоемкая, поэтому важно правильно подготовиться к предстоящей работе

Пространство, в котором будут проводиться работы, должно быть оснащено источником электроэнергии

Это важно, поскольку обойтись без электросварки не получится

В зависимости от целей использования, печи идентичной конструкции могут иметь различные габариты

Чтобы понять, какие размеры будут в конкретном случае оптимальными, важно определить место, где будет установлена печь

К месту расположения обогревательного агрегата выдвигаются такие требования:

Конструкция печи, её особенности и принцип действия

Прежде чем приступать к самостоятельному изготовлению печи, необходимо тщательно изучить все характеристики устройства.

Если предполагается сделать агрегат для обогрева большого помещения, то печь должна обладать высокой производительностью тепла. Например, для дома или помещения площадью 150 м² следует выбирать печь, рассчитанную на обогрев до 200 м². Этот «запас» мощности необходим для полной уверенности в том, что каждый уголок дома будет в тепле.

Если рассчитано обогреть помещение площадью 30–50 м², то печь можно изготовить без указанного «запаса». В таком небольшом помещении утечка тепла будет минимальной, поэтому агрегата с небольшой мощностью достаточно. Автоматическая заправка топлива позволит значительно упростить её обслуживание. При изготовлении такой печи на её корпусе можно предусмотреть варочные панели для приготовления еды. Если печь будет не только источником тепла, но и предметом интерьера, то в её корпусе можно сделать окна из огнеупорного стекла.

Особенности конструкции печей длительного горения

Отопительные приборы длительного горения имеют конструктивные особенности, отличающие их от других печей:

  • топочная камера имеет объём для загрузки большого количества горючего материала;
  • корпус печей длительного горения оборудуется большой дверцей;
  • топочный отсек в корпусе печи разделён на две камеры; одна камера предназначена для тления горючего материала, вторая — для сгорания газа;
  • конструкция такой печи предусматривает наличие специального отбойника, который препятствует попаданию пламени в дымоход;
  • этот элемент каркаса печи изготавливается из металлической пластины, которую приваривают в верхней части топочного отсека.

Различия обычной и пиролизной печи

Чтобы понять принцип действия печи длительного горения, нужно сравнить его с работой обычной печи.

Работа обычной печи заключается в нагреве её поверхности и отдаче тепла в помещение. Розжиг топочного материала осуществляется снизу, отчего пламя распространяется по сторонам, направляясь вверх. Это происходит из-за доступа большого количества воздуха в топочную камеру. Топливо в такой печи сгорает быстро, из-за чего температура воздуха в помещении нестабильна — она, то опускается, то поднимается.

Принцип работы печи длительного горения другой. Дрова поджигаются сверху, а огонь распространяется вниз, при этом подача воздуха осуществляется только на место горения. В результате материал тлеет, равномерно выделяя тепло на протяжении долгого времени. Помимо топочного материала выделяется пиролизный газ, который тоже служит в качестве горючего, дополнительно создавая тепло.

В обычной печи топливо сгорает быстро, в пиролизной — медленно тлеет

Печь своими руками

Что еще понадобится кроме металлической бочки?

  • Листы железа толщиною 4-5 мм.
  • Труба диаметром 100 мм.
  • Колосниковая решетка, лучше готовая, хотя и своими руками ее можно изготовить, к примеру, из уголка и проволоки.
  • Асбестовый шнур.

Конструкция из бочки

Теперь последовательность проведения сборочных работ:

У бочки вырезается крышка с припуском 40-50 мм. В ней же по центру делается отверстие чуть больше диаметра трубы 100 мм.
В нижней части бочки вырезается прямоугольное отверстие под топку. Через нее будут проводиться закладка топлива.
Чуть ниже делается прямоугольное отверстие меньшего размера для поддувала.
Изнутри бочки между топкой и поддувалом привариваются направляющие из проволоки, на которые будет уложена колосниковая решетка.
В верхней части сбоку вырезается отверстие под дымоход. К нему тут же приваривается труба диаметром 100 мм и длиною 20-40 см.
Теперь из металлического листа вырезается блин диаметром чуть меньше диаметра бочки.
В блине по центру делается отверстие и к нему приваривается труба диаметром 100 мм. Длина трубы должна быть больше высоты бочки на 20-50 см.
Из этого же листа вырезаются прямоугольники шириною 50-80 мм, а вот их длина должна равняться расстоянию от края блина до края сквозного отверстия в центре. Эти куски равномерно привариваются по кругу ребром с обратной стороны от приваренной трубы. Этот узел называется прессом. С его помощью топливо будет придавливаться, чтобы не создавать большое пространство для зоны горения.
Теперь надо провести частичную сборку. То есть, устанавливается колосниковая решетка, сверху опускается пресс. На него надевается крышка так, чтобы труба пресса вошла в отверстие крышки.
Теперь крышка приваривается к корпусу печки по всему периметру

Здесь важно проварить шов очень герметично. В зазор между торчащей трубой и отверстием крышки необходимо заложить асбестовый шнур, он станет преградой для дыма и угарных газов.
Навешивается дверца на отверстие топки.
Устанавливается шибер на поддувало.. Все готово, остается лишь установить печь по месту назначения и присоединить к ней дымоход

Все готово, остается лишь установить печь по месту назначения и присоединить к ней дымоход

Под такой агрегат обязательно заливается прочное и огнеупорное основание, это важно

Закладка топлива

Теперь к вопросу, как провести закладку топлива? Для этого вам обязательно понадобится помощник. Он будет поднимать пресс за торчащую трубу. Поднять надо максимально вверх, чтобы полностью открыть камеру сгорания. Топливо же укладывается плотно с минимальным пространством между его частями. Чем меньше воздуха внутри топки, тем длительнее происходит процесс пиролиза.

Не все, наверное, поняли, для чего необходима труба, которая приварена к прессу. Это специальный канал, по которому свежий воздух будет подаваться в зону сгорания топлива. А ребра, приваренные снизу, будут создавать необходимое пространство для проникновения воздуха внутрь, плюс они придают дополнительный вес прессу.

Это одна из моделей печек длительного горения, которые можно сделать своими руками из двухсотлитровой металлической бочки. Скажем прямо, вариант не самый сложный, но и не самый красивый. Устанавливать бочку в жилое помещение никто не будет, поэтому такие печи чаще всего устанавливают в подсобных помещениях служебного назначения. К примеру, в гаражах, мастерских, в теплицах и так далее. Хотя некоторые дачники устанавливают их и внутри основного строения, облагораживая конструкцию дополнительными элементами. Например, можно установить перед печкой декоративный экран, или облицевать ее кирпичом. Кто хочет, тот найдет варианты, сделать печь красивой.

Типы печей

Учитывая специфичность отопительной гаражной системы, к ней имеется ряд характеристик, которым она должна соответствовать :

  • быть маленького размера;
  • позволять использование твёрдых и жидких фракций топлива;
  • высокая скорость разогрева;
  • способность поддержки температуры высокого уровня длительное время;
  • простота конструкции;
  • бюджетная стоимость;
  • быть удобной для эксплуатации;
  • легкость в обслуживании.

Исходя из таких критериев соответствия печи для гаража, разделяют их на несколько видов. В основе классификации лежит тип топлива :

  1. Газовое отопление. Удобно в тех случаях, где в близлежащем нахождении имеется центральное газовое отопление. Цена у такой системы приемлема, однако есть опасность взрыва.
  2. Печь, отапливаемая твёрдым топливом. Затратам на устройство и отопление невысоки, тепловой эффект дает хороший. Удобна и проста в использовании.
  3. Электрическая печь. По качеству обогрева к такой печи вопросов не возникнет, однако стоимость тепла в гараже обойдётся не дёшево.

Самым оптимальным вариантом, пользующимся популярностью является печь, отапливаемая дровами. Такую печь можно приобрести в магазине, а можно сконструировать самостоятельно.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Особенности установки

При монтаже экономичной печи на дровах с длительным процессом горения следует учитывать ряд нюансов, в частности:

  • размеры и мощность отопительного устройства должны соответствовать габаритам помещения;
  • дымоходную трубу следует сделать разборной, чтобы обеспечить возможность для частой чистки;
  • если стены и пол в помещении деревянные, тогда для защиты их от возгорания, под печку следует уложить металлический лист, и отдалить ее от стен как минимум на 50 сантиметров, а дверцу – на 120 сантиметров;
  • тщательно соблюдать все предписания и рекомендации, содержащиеся в инструкции отопительного прибора касательно его установки и эксплуатации.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
