Русская печь с лежанкой своими руками

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Правильная эксплуатация

Для верного и безопасного использования устройства, требуется соблюдать следующие правила:

• Внимательно следить за состоянием дымохода, вовремя прочищать его от золы.
• Перед каждой растопкой проверять качество тяги — это поможет предотвратить поступление дыма в помещение.
• Если печь долго не использовалась, проводится тщательный осмотр на наличие повреждений и трещин.
• Нельзя топить печь в состоянии алкогольного опьянения или при сильной усталости, не рекомендуется оставлять маленьких детей одних поблизости от топящейся печи.

Точная постройка и соблюдение всех правил эксплуатации обеспечат качественную работу печи, эффективный обогрев дома, приготовление вкуснейших традиционных блюд.

Описание конструкции

Размеры русской печи с лежанкой, как правило, составляют 1,5×2 м (ШхД). Высота спального места достигает примерно 1,8 м, а очаг находится на уровне 0,45 м. Высота пода приблизительно равна соответствующему значению стола.

Фундамент для массивной и тяжелой конструкции строился из осколков кирпича, камней. Иногда для этих целей использовали бревна дуба, сосны. Основание печи требуется возводить отдельно от фундамента дома. Они должны быть обособлены друг от друга.

Конструкция русской печи с лежанкой состоит из следующих элементов:

1. Горнило – место, куда укладываются дрова. Свод этой камеры делается с небольшим уклоном. Под потолком горнила накапливаются горячие газы, которые прогревают лежанку и само устройство.
2. Шесток – пространство перед топливником для размещения посуды, которую достали из печи.
3. Подшесток – ниша под шестком.
4. Под – поверхность горнила. Сделан с небольшим уклоном к устью, что необходимо для облегчения работы с тяжелой посудой. Его поверхность должна быть хорошо отшлифована.
5. Хайло – отверстие, через которое дым выпускается в избу.
6. Подпечье (опечье) – место для сушки и хранения дров.
7. Устье – отверстие для закладки поленьев.
8. Вьюшка – заслонка для дымохода.
9. Перетрубье – камера над шестком, которая размещается под каналом.
10. Перекрыша (лежанка) – верхняя стенка печи, перекрывающая все газоходы.
11. Самоварник – отверстие для трубы самовара.

Характерные особенности печки

Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.

Печку чаще всего размещают в простенках. Она имеет:

• оборудованную варочную поверхность;
• одну или две духовки;
• отапливаемую лежанку.

Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП). Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.

Шведка с лежанкой

Из чего состоит печка

Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.

К конструктивным особенностям Шведки относят:

1. Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
2. Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
3. Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.

Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.

Плюсы и минусы

Перечень преимуществ печки представлен:

• небольшими размерами;
• многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
• высоким коэффициентом теплоотдачи и КПД;
• возможностью пристроить дополнительные элементы (лежанку);
• несложной кладкой: вам нужно просто следовать пошаговой инструкции;
• высокой эстетичностью: печка может стать украшением любого интерьера;
• наличием летнего и зимнего режима;
• быстрым разогревом;
• возможностью перерабатывать любой твердый отопительный материал;
• отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.

К недостаткам плиты относят:

• при работе должны использоваться только качественные материалы;
• для кладки подходит исключительно шамотная глина;

Шамотная глина

• дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
• не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.

Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.

Предварительные работы

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

1. размечают габариты печи;

2. отрывают котлован на 25 – 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;

3. выравнивают и утрамбовывают дно котлована;

4. отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;

5. укладывают 15 см слой щебня и также тщательно его уплотняют;

6. устанавливают опалубку;

7. на внутренние стенки опалубки крепят рубероид;

8. вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;

9. заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;





















10. опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;

11. для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

Схема дымохода

Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:

Печной дымоход помимо самой трубы имеет следующие элементы:

• разделка. нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
• выдра: это узел прохода дымохода сквозь кровлю;
• оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.

Важной! Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи

Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.

Печь с лежанкой своими руками

Русской печкой в деревенском доме уже нельзя было пользоваться: топить её стало просто опасно. Решили старую печь разобрать и сделать новую — поменьше, но обязательно с тёплой лежанкой на уровне, удобном для пожилого человека. Евгений Гудков, печных дел мастер, рассказывает о постройке этого очага.

В прошлом году, буквально в последние дни осени ко мне обратился один из родственников с просьбой помочь. Его мама на зиму переезжала к нему в город, поскольку русской печкой в деревенском доме пользоваться было нельзя. А матушку тянуло в родной дом, где всегда можно забраться на тёплую печь. Надо было либо ремонтировать старую русскую печку, либо сооружать новую.

Поиск решенияКонечно, раньше печь использовалась в основном для приготовления пищи. А тёплые свод и стены топочно-ва-рочной камеры обогревали кухню. Как известно, на русской печи в морозные дни поверх свода можно и полежать, чтобы погреться.

Надо было сделать новую печь, у которой тоже имелась бы лежанка, только расположенная ниже, чем в старом варианте. Однако устроить лежак нужной площади ниже уровня варочной плиты нам вряд ли удалось бы. Мы могли сделать его на высоте в 13 рядов кирпича, а преодолеть две ступени, чтобы подняться на такой подиум, вполне возможно даже в преклонном возрасте.

Почему я говорю об этом? Печи, сложенные из того кирпича, и по сей день служат источниками тепла. Поэтому при разборке старой печи мы старались сохранить для повторного использования сохранившиеся кирпичи прежней кладки: те, что были обращены в топочную камеру, практически разрушились.

Фундаментом служили несколько столбиков из дубовых бревен, поверх которых были уложены доски — тоже из дуба. В качестве теплоизоляции и защиты стены дома от перегрева печи была применена засыпка из известнякового щебня. Но брёвна, доски и засыпку мы не использовали, основание печи сделали новое.

Фундамент для новой печиНовое основание печи мы сделали железобетонным. Убрали грунт на глубину 30 см, устроили песчано-гравийную подсыпку и залили в опалубку бетон с применением арматуры из прутьев 0 12 мм. После укладки гидроизоляции и защиты стен асбоцементными листами приступили к кладке печи.

Новая печьДля кладки использовали кирпич, отсортированный при разборке старой печи. Топливник зафутеровали шамотным кирпичом, приготовленным заранее, как и глиняно-песчаный раствор.

Наша новая печь похожа на кухонный очаг, внешним видом напоминающий отопительно-варочную печь. Перекрытием топливника служит чугунная двухконфорочная панель, установленная на 12-м ряду (всего лежак — из 13 рядов).

Все дверки — поддувальные, прочистные, топочные — установлены с использованием керамического шнура и проволоки. В каждом ряду в горизонтальные швы уложены полоски из кладочной стальной сетки. Практический опыт убедил меня в целесообразности её использования для уменьшения трещин в кладке при нагреве печи — особенно в районе топливника.

Поверх чугунной панели выстелили слой кремнезёмистого войлока, просыпали песком и уложили мраморные плиты толщиной 40 мм (по настоятельной просьбе заказчика). Облицовку горизонтальной поверхности печи сделали из напольной клинкерной плитки.

Уличную трубу оставили прежней -асбоцементной с внутренней вставкой из металлической диаметром 150 мм. Пробная контрольная топка показала прекрасную тягу. Для придания лучшего внешнего вида печь и трубу в помещении затёрли и побелили известью.

Через два дня после обшивки стен кухни вагонкой и просушки кладки хозяйка уже самостоятельно топила печь — и я видел улыбку на её лице. А что может быть лучшей благодарностью для мастера за выполненную работу?

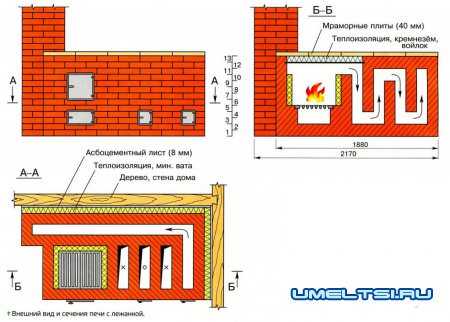

Печь с лежанкой

«Дом» №7-2015 Е.Гудков

Русская печь с лежанкой своими руками

Во многих известных нам с детства сказках фигурирует русская печь, на которой отдыхают, пекут хлеб и готовят пищу, излечивают болезни дыхательной системы, опорно-двигательного аппарата. И эти функции – вовсе не пустые россказни. Кирпич превосходно аккумулирует тепло, равномерно распределяя его, поэтому на лежанке всегда тепло и комфортно.

Русская печь красива и многофункциональна. На лежанке (горизонтальное перекрытие верха русской печи) не только хорошо релаксировать, она пригодна для сушки одежды, обуви, трав и фруктов, особенно это становится актуально осенью, в период дождей и заготовки запасов на зиму.

Иногда лежанку (полати) делали двухъярусными. На нижней полке обустраивались взрослые, а на верхней, там, где теплый воздух создавал атмосферу уюта, укладывали детей. В самой печи получаются безумно вкусные хлеб и различная снедь, которую жарили, варили или томили. Народные умельцы приспосабливали русскую печь под обжиг глиняных игрушек и посуды. Самое интересное использование крупногабаритных печей – вместо бани. В топку ставили чан с водой, дно тщательно чистили, выстилали соломой и затем совершали гигиенические процедуры.

В настоящее время печи с лежанкой строят как в дачных домиках, так и в коттеджах. Но если раньше, чтобы забраться на лежанку, приходилось пользоваться приставной лестницей, то теперь конструкция печи модернизирована и лежанку располагают на высоте около одного метра от уровня пола. Это особенно актуально в семьях с детьми и пожилыми людьми.

В модернизированных конструкциях печи обустраивают красивые камины. А внешне отделку производят декоративным рельефным кафелем – изразцами, превращая печи в настоящее сокровище.

Подытожим плюсы и минусы печи с лежанкой.

• — высокий КПД;
• — хорошая аккумуляция тепла и равномерная теплоотдача;
• — простота эксплуатации;
• — безопасность;
• — большой срок службы – до 30 лет и более;
• — терапевтический эффект;
• — при правильном расположении печь с лежанкой занимает не много места и позволяет отапливать несколько комнат одновременно;
• — печь после нагревания хорошо сохраняет тепло;
• — печь с лежанкой эстетично вписывается в любой интерьер.
• Недостатки:
• — кладка требует умения и профессионализма;
• — твердое топливо, используемое в русской печи, — причина появления мусора в доме, занимает место, отнимает время на его заготовку (рубка дров);
• — большой расход топлива;
• — у классической конструкции были теплыми только верхняя и средняя части, при этом нижняя часть печи оставалась холодной, что потребовало модернизации и усовершенствования модели печи с лежанкой.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Устройство колпаков

Продолжение работы

17 и 18 ряды

Монтаж заслонок

Следующий ряд

Последующий этап кладки, установка заслонок

Дымооборот

27 и 28 ряды

Крепление стального листа

Продолжение кладки

33, 34 ряды

Кладка 35 и 36 рядов

Верхний ряд

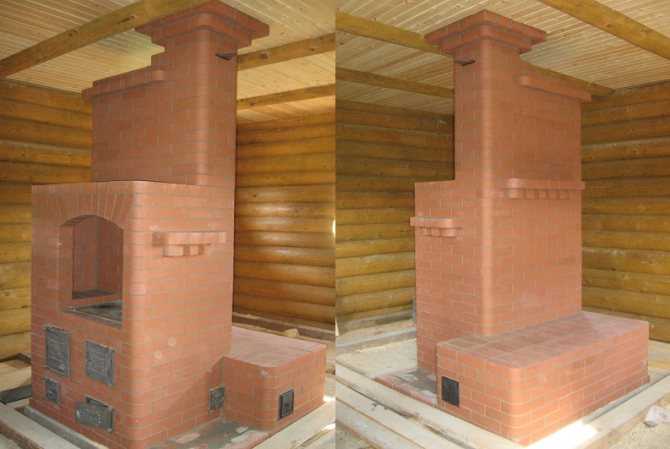

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

• 1 — главная дымовая задвижка;
• 2 — задвижка для летнего использования;
• 3 —потолочная противопожарная разделка;
• 4 — варочная плита из чугуна;
• 5 — колосниковая решетка;
• 6 — топочная дверца;
• 7 — поддувальная дверца;
• 8 — прочистные дверцы;
• 9 — стальные уголки и полоски;
• 10 — ниша для варки;
• 11 — печурки;
• 12 — глухая камера;
• 13 — колпаки;
• 14 — горизонтальные дымоходы для зимы;
• 15 — вертикальные дымоходы варочного режима;
• 16 — вентиляционное отверстие;
• 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
• 18 — вход газов в дымовую трубу;
• 19 — входное отверстие;
• 20 — байпас;
• 21 — температурные щели.

Порядовка «Шведки»

Ниже приведена печь отопительно-варочной конструкции, с лежанкой, с подробной порядовкой.

1. Два первых ряда выкладываются с обоюдной перевязкой швов;
2. При закладке 3 ряда. предусматривают установку дверки для очистных работ. Также оставляют место для монтажа поддувальной дверки. Этот ряд одновременно перекрывает также поддувальную дверцу;
3. 4 ряд. Выкладывается камера для золы;
4. 5 ряд. Перекрывает поддувальную дверцу.
5. 6 ряд перекрывает газоходы, выходящие на лежанку. Здесь же монтируется колосниковая решетка. Высокая температура в топке, становится причиной расширения решетки. Поэтому, с каждой стороны оставляют небольшой зазор. Его засыпают хорошо высушенным мелким песком;
6. Топочная дверца устанавливается в 7 ряду. Дверная рамка должна быть обернута асбестовым листом, толщиной не менее 5 мм. Аналогичным способом выполняется крепление задвижки летнего хода;
7. 8 ряд заканчивает выкладку лежанки. Перевязка швов должна быть выполнена с соблюдением всех технологических правил.
8. Монтаж дверки, через которую будет осуществляться очистка сажи, делается в 9 ряду ;
9. Для получения топки воронкообразной формы, стесывается 10 ряд кирпича;
10. Кирпичи 11 ряда. служат для создания пазов по всему периметру плиты, учитывая размер зазора. После этого на поверхность глиноасбестового раствора устанавливается варочная поверхность. Горизонтальность проверяется строительным уровнем;
11. 12 ряд служит для перекрытия газоходов, проходящих сквозь топочную камеру.
12. Затем, соблюдая технологию перевязки швов, кладутся 13–22 ряд ; Задвижка зимнего хода предусматривается в 22 ряду ;
13. 23–26 ряд служит для выкладки отопительного щитка;
14. Для монтажа общей задвижки используется 27 ряд. Она фиксируется смесью асбеста с глиной. В кирпичах высекается специальная ниша, куда будет вставляться рамка. Размер такого углубления учитывает будущее расширение металла;
15. 28 ряд перекрывает один газоход. Второй с габаритами 12х18 см остается открытым;
16. 29 ряд выкладывается с 5 см напуском.
17. 30 ряд служит для выкладки дымового канала (12х19 см);
18. Кладка 31 ряда выполняется в 5 кирпичей. Получается дымовой канал с габаритами — 13х26 см. Чтобы отходящие газы выходили плавно, кирпичи можно слегка стесать;
19. Окончанием строительства печи будет выкладка оставшихся рядов.
