Особенности подключения водяного теплого пола
Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.
Итак, работа по подключению терморегулятора состоит из таких действий:
- При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
- Соедините регулятор и датчик проводами.
Схема регулирования температуры в системе водяного напольного отопления
- Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
- На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.
Отличия в подключении термостата от вида кабеля
Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.
Подключение к термостату двужильного кабеля
Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.
Схема подключения:
- в 3 клемму вставляется коричневый фазовый проводник;
- в 4 — синий нулевой;
- в 5 — заземляющий.
Схема с двужильным кабелем
Одножильного кабеля
Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:
- к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
- к 5 подводится заземление.
Схема с одножильным кабелем
Подключение «тёплого пола» к батарее
Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.
- Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
- Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
- Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.
«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.
- Выводят петлю из обратной трубы.
- На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
- От насоса выводят напольную магистраль.
- Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
- На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
- При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.
Рекомендуем: Нужна ли якорная скоба для тёплого пола?
Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Тестирование системы
Запуск теплого пола в длительный режим работы возможен только после его заливки и полного высыхания стяжки. Но перед сборкой рекомендуется его кратковременно включить, установив минимально возможную температуру. Датчик временно укладывается как можно ближе к нагревательному элементу, лежащему неподалеку.
При достижении установленной температуры термостат должен снять напряжение с нагревательных элементов. Этот факт можно проконтролировать однополюсным указателем, поднеся его к выводу «L» выхода регулятора. Само же включение системы фиксируется по повышению температуры нагревателей.
Если регулятор электромеханический, в моменты включения или отключения слышны тихие щелчки.
Окончательная настройка работы пола производится после окончания монтажных работ. Подбирается желаемая температура, выставляются параметры энергосбережения.
Если все сделано правильно и качественно, теплый пол прослужит долго. Но, если вы сомневаетесь, что сможете выполнить эту работу своими руками, пригласите профессионального электрика.
Тёплые полы
Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.Читать так же: об особенностях эксплуатации электрического теплого пола. Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:
- безопасна;
- очень удобна;
- экономична;
- в случае поломки ремонт значительно проще.
Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.
В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:
Особенности устройства и монтажа
Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.
Терморегулятор поможет поддержать необходимую температуру, не перегревая пол
Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.
После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие
При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»
Таким образом, устройство отопления пола включает в себя:
- нагреватель;
- терморегулятор;
- датчик температуры.
Подключение
Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.
Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

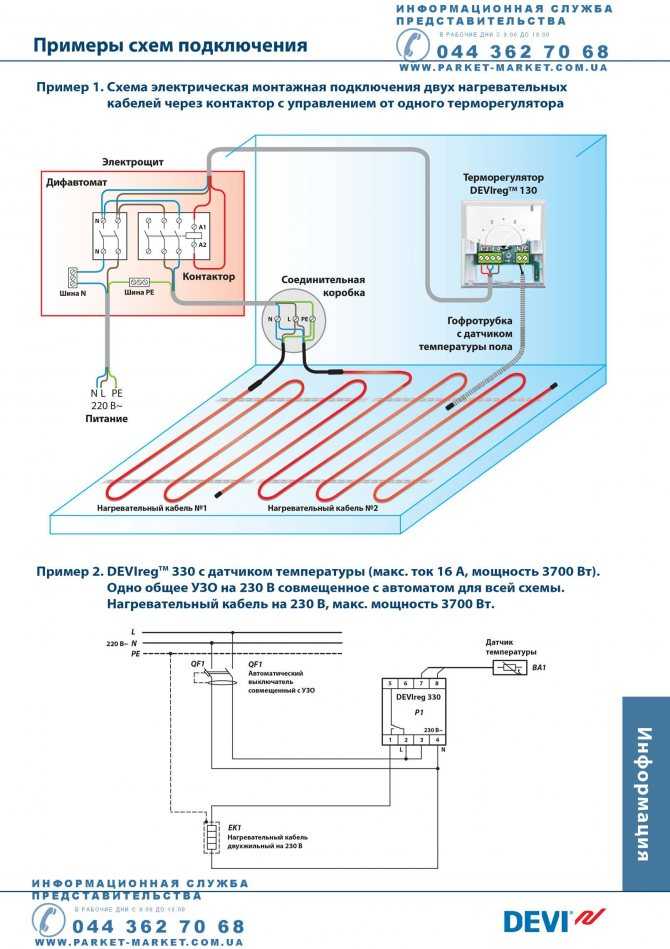

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей
Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.
Рисунок, демонстрирующий пример подключения
В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:
- группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
- контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
- к контактам «4» и «5» подается питание от электросети.
После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.
Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.
Устройство и назначение термодатчика
Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором.
Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.
Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм.
Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).
Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.
Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.
Схема 3. Разводка теплого пола от насосно-смесительного узла
модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

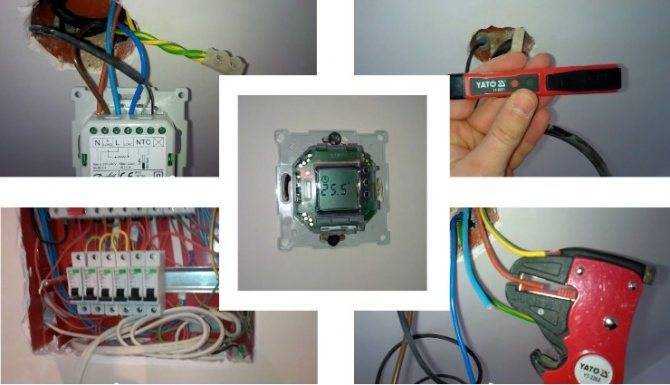

Поэтапная инструкция по монтажу регулятора
Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.
Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

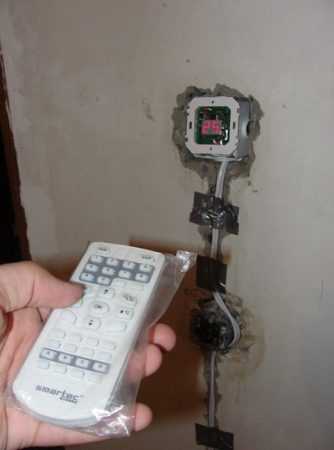

Фото штробы в стене, соединяющей пол с терморегулятором
Штроба должна быть 20х20 мм
Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.
Схема прокладки проводов в гофре
Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.
Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

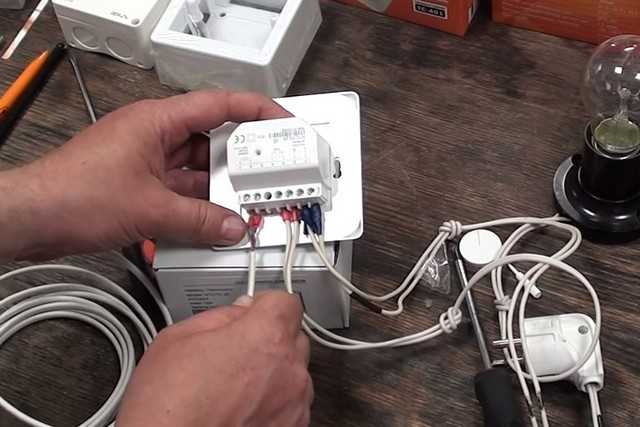

Подключение терморегулятора теплого пола
Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.
Проверка системы
Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.
Удачной работы!

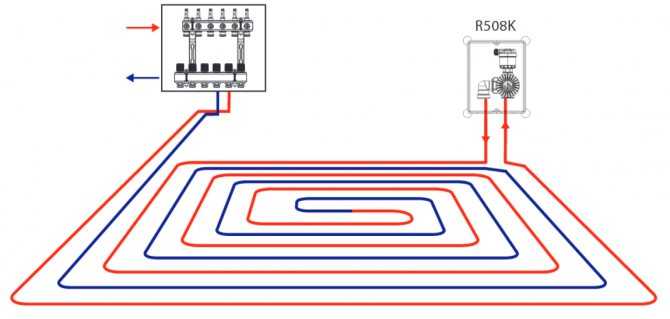

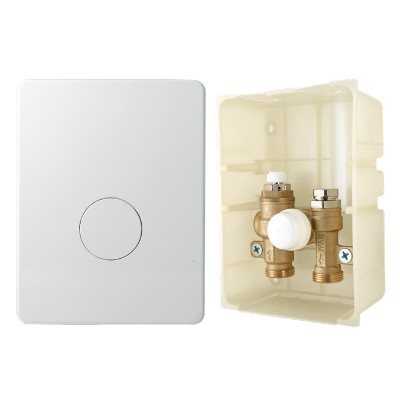

Схема 4. Подключение теплого пола от радиатора
Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.
Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.
Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.
Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.
Подведем итог и сведем в таблицу:
Вид подключения | Комфорт | Эффективность | Монтаж и настройка | Надежность | Цена |
Обычный газовый,ТТ или дизельный | ± | ± | + | ± | + |
Конденсационный котел или тепловой насос | + | + | + | ± | — |
Трехходовой термостатический клапан | ± | ± | + | + | ± |
Насосно-смесительный узел | + | + | ± | + | — |
Термомонтажный комплект | — | ± | + | + | + |
Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.
Терморегуляторы для теплого пола Thermoreg
Терморегуляторы Thermoreg обычно используются в системах теплого пола, установленных в помещениях.
Все терморегуляторы Thermoreg TI работают вместе с датчиком температуры теплого пола и управляют нагревом либо греющего кабеля, либо простого термомата или термомата LP, специально предназначенного для паркета и ламината.
Эти электронные приборы имеют точную настройку и позволяют выбирать уровень обогрева с точностью до 1°С.
Кроме датчика температуры пола терморегуляторы TI 900 и TI 950 оснащены собственным интеллектуальным датчиком температуры воздуха в помещении.
Кроме основного применения для обогрева пола, терморегуляторы Thermoreg могут также применяться в системах антиобледенения, если есть возможность их установки в помещении, а не на открытом воздухе.
Теплый пол просто не сможет функционировать без терморегулятора. Ведь именно этот элемент приводит в действие саму систему обогрева, поддерживая необходимый показатель температуры в помещении, а также отключает ее в нужный момент. Поэтому подойти к выбору терморегулятора следует максимально серьезно и ответственно.
Какому типу терморегулятора отдать предпочтение: стандартному или программируемому?
Главное преимущество программируемых моделей заключает в том, что вы можете настраивать их работу в зависимости от своих потребностей и пожеланий. К примеру, вы можете запрограммировать систему обогрева таким образом, чтобы она автоматически начинала свою работу в нужный вам день и время (при этом менять программу можно даже в зависимости от конкретного дня недели).
Нужно отметить, что стоимость программируемого терморегулятора несколько выше, чем у стандартной модели, но эта разница не является существенной. Кроме того, она очень быстро окупиться благодаря экономии электричества. Ведь в отличие от обычных термостатов, программируемый терморегулятор будет включаться только тогда, когда это требуется. Многие модели таких устройств обладают весьма стильным и оригинальным внешним оформлением, а также имеют ЖК экраны для отображения информации и более гибкой настройки.
В это же время стандартные терморегуляторы, используемые в системах обогрева пола, не обладают функцией автоматического включения или выключения по расписанию. Но они достаточно популярны среди тех, кто предпочитает самостоятельно управлять работой оборудования. Их недостатком можно считать то, что при включении системы теплого пола требуется около 20 минут, чтобы поверхность прогрелась.
Регулятор должен показывать температуры воздуха в помещении или самого пола?
Терморегуляторы (оснащенные датчиком температуры пола) могут применяться в тех случаях, когда вам нужно нагреть до определенного уровня лишь напольное покрытие, а не воздух в помещении. Такой вариант возможен, когда вами используется стандартная система отопления (с радиаторными батареями).
Если же вы собираетесь использовать теплый пол в качества основного способа обогрева жилища, то следует выбрать модель терморегулятора, оснащенную датчиком температуры воздуха. Такие устройства созданы специально для применения в холодное время года и способны обеспечить экономию средств, которые тратятся на электроэнергию. Поэтому решив прибрести программируемый терморегулятор, вы сможете настраивать систему обогрева таким образом, чтобы она работала только тогда, когда в этом есть необходимость. Например, нагревая помещение ближе к вечеру, когда вы возвращаетесь домой с работы.
Кроме того, можно подобрать модель терморегулятора, которая будет обладать одновременно двумя датчиками – температуры воздуха и напольного покрытия. Эта особенность позволит вам лучше контролировать работу системы обогрева, а также настроить ее наиболее подходящим вам способом.
Что нужно знать об установке терморегулятора?
Устанавливать терморегуляторы лучше всего в таком месте, к которому вы могли бы без проблем получить доступ для ежедневной настройки работы теплого пола и съема показателей. Кроме того, терморегулятор должен находиться как можно ближе к зоне, которую обогревает система. Монтировать его нужно на высоте в 30-40 сантиметров над полом.
Обзор многофункционального терморегулятора теплых полов
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

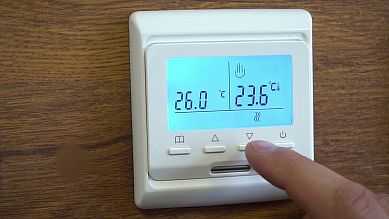

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.
При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.

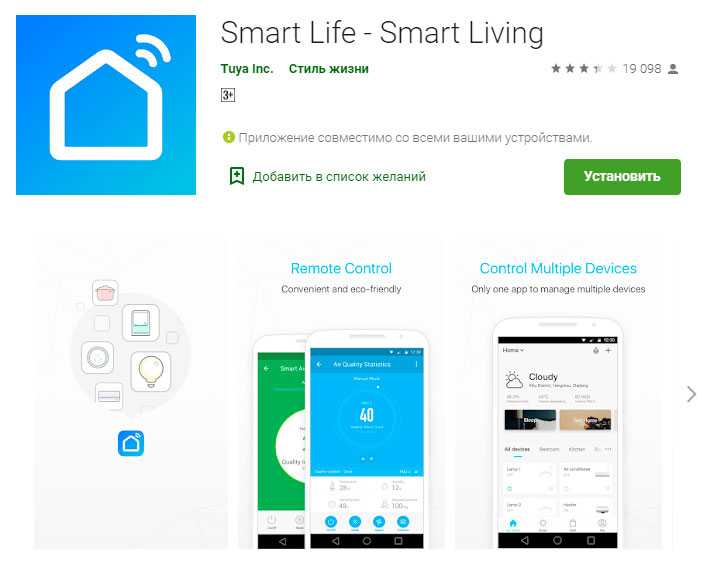

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
https://youtube.com/watch?v=x7Rc9aJHJzQ%3F
Область применения
Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.
Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками: В этом случае соединение проводов не такое запутанное. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
Затем подключается заземление.
Для проверки соответствия сетевых жил можно применить индикаторную отвертку. Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Укладка труб методом — змейкой и улиткой Подключение нагреваемого пола по комбинированной схеме Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами.
Схема контуров с жидким теплоносителем Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров детальнее: » Длина контура водяного теплого пола: правила расчета «. Процесс монтажа инфракрасного теплого пола смотрите далее. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.
Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.
Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх. Монтаж теплого пола Caleo под ламинат и линолеум
Какой терморегулятор выбрать
Как выбрать терморегулятор для теплого пола
Watch this video on YouTube
Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.
Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.
Предлагаем ознакомиться с статьей — как выбрать терморегулятор для тёплого пола, где представлен рейтинг производителей, обзор моделей, советы по выбору.
Особенности подключения водяного теплого пола
Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.
Итак, работа по подключению терморегулятора состоит из таких действий:
- При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
- Соедините регулятор и датчик проводами.
Схема регулирования температуры в системе водяного напольного отопления
- Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
- На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.
Материалы По Теме:
Теплый электрический пол под плитку – о выборе системы и технологии монтажа
Некоторые особенности укладки ИК пленки
Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:
- Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
- Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.
- Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
- Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.
Установка датчика температуры и подключение его к терморегулятору
Перед монтажом датчика системы теплого пола необходимо поместить его в изолированную гофрированную трубку, которая обычно присутствует в комплекте с изделием. В районе перехода датчика к проводу желательно намотать несколько слоев обычной изоленты, чтобы при необходимости устройство можно было легко извлечь.
С легкостью просунуть датчик в трубку поможет леска для триммера, которая при своей толщине всего в 3 мм имеет очень хорошую упругость. Используя изоленту, конец провода нужно соединить с леской, после чего просунуть его внутрь гофры.
Перед тем как подключать термодатчик, необходимо расположить его в соответствии с правилами. Устройство размещается в середине между греющими элементами так, чтобы датчик располагался параллельно им. Гофру рекомендуется закрыть пластиковой пробкой. Это поможет избежать в нее попадания раствора для стяжки. Если в системе обогрева применяется инфракрасная пленка, то датчик необходимо монтировать с изнаночной стороны изделия.
Терморегулятор устанавливают только после затвердевания стяжки. К нему подключаются все нагревательные элементы системы, датчик температуры, а также провода электропитания. Размещать регулятор рекомендуется как можно ближе к самой системе обогрева, чтобы минимизировать расстояние от него до термодатчика.
При покупке терморегулятора следует выбирать изделие такой мощности, которая бы соответствовала мощности нагревательных элементов системы теплого пола. В максимальном режиме она не должна превышать допустимую нагрузку на нагревательный кабель.
При подключении проводки к клеммам необходимо помнить о соблюдении фаз. У большинства терморегулирующих приборов нейтральный ноль обозначен как «N», а фазы – это буквы «F» и «L». Кроме того, фазы можно определить также по цвету проводов. Нулевой – это, как правило, синий. Что касается фазы, то провод может быть как белым, так и черным или коричневым.
После того как датчик теплого пола и нагревательные элементы системы подключены, рекомендуется произвести тестирование терморегулятора. Для этого нужно:
выставить самую минимальную температуру на приборе;
подать электрическое питание;
включить обогрев с помощью тумблера;
несколько раз плавно изменить температурный режим, обращая внимание на наличие щелчка, который должно быть слышно во время включение нагревательных элементов;
проверить насколько хорошо нагревается напольное покрытие.
Если говорить о подключении водяной системы обогрева к терморегулятору, то она не является обязательной. Однако использование такого устройства поможет сэкономить на теплоносителе, поскольку с его помощью можно управлять потоком воды. Так же, как и в случае с электрическим обогревом, датчик для теплого пола может быть простым или программируемым. Его крепят, как правило, на высоте одного метра неподалеку от расположения терморегулятора. В данном случае функция термодатчика заключается в определении температуры воздуха в условиях обогреваемого помещения. Поэтому рядом с ним не должны находиться дополнительные источники тепла.
Настройка
Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.
Настройка регулятора электрического пола производится следующим образом:
- Нажимается клавиша включения электропитания «0»;
- Регулируется температурный нагрев кнопками «вверх» и «вниз»;
- Когда набирается температура, высвечивается «set»;
- Желаемый температурный уровень отражается на индикаторе «run»;
- Отключается питание кнопкой on/off.
Установка даты и времени
Панель терморегулятора оснащена значком «книжка», данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.
Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.
Настройка нагрева по дням и часам
Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.
В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.
В данных настройках сутки разбиты на шесть временных периодов — время:
- подъёма;
- ухода из дома;
- возвращения на обед;
- ухода с обеда;
- возвращения вечером;
- ночное.
Настройка сервисного меню
Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:
- калибровка, переключение и одновременное включение датчиков;
- настройка температурного ограничения;
- установка шага включения и отключения температуры;
- регулировка уровня подогрева.
Кроме того, данное меню позволяет сбросить все настройки.
Детский режим
Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.
Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

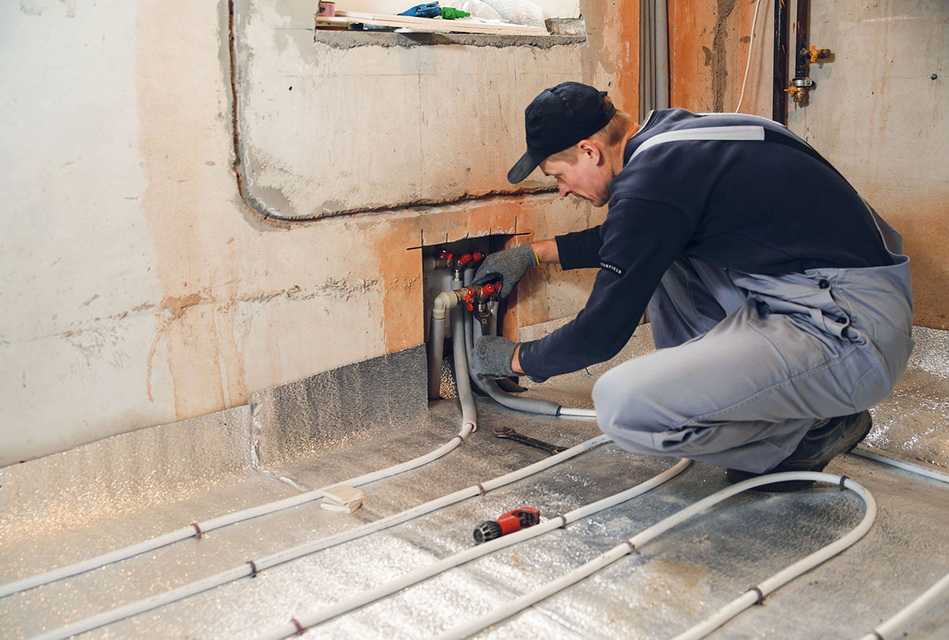

Основные принципы работы
Обогрев помещения с помощью теплого водяного пола происходит за счет передачи тепловой энергии от воды, проходящей по трубам, в окружающее пространство. Из этого следует, что необходимо применять теплоизоляционные материалы под носителем и материалы с высокой теплопроводностью над носителем, для того, чтобы максимально увеличить отдачу тепла в помещение. Нагрев воды осуществляется посредством электрических или газовых водонагревателей, в квартире забор горячей воды производят из центральной системы отопления.
Теплый пол может выступать в качестве дополнительной системы обогрева, а также как единственный источник тепла в доме. В последнем случае необходимо обратиться к специалистам, которые, используя специальные программы, рассчитают целесообразность этого способа обогрева и подберут соответствующие материалы, а также дадут рекомендации по применению тех или иных способов устройства системы
Важно понимать, что любые теплые полы могут служить единственной и полноценной системой отопления в том случае, если есть гарантии бесперебойного снабжения энергоносителями и монтажа чистовых полов из материалов, которые хорошо проводят тепло (камень, кафельная плитка, тонкий ламинат)
- гидроизоляционные и теплоизоляционные материалы;
- трубы, обеспечивающие циркуляцию воды;
- коллекторы с фитингом;
- элементы крепежа;
- верхний теплопроводящий слой (в классическом варианте это бетонная стяжка);
- насос для принудительной подачи теплового носителя.
