Подключение теплого пола к электричеству: как подключить своими руками

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.

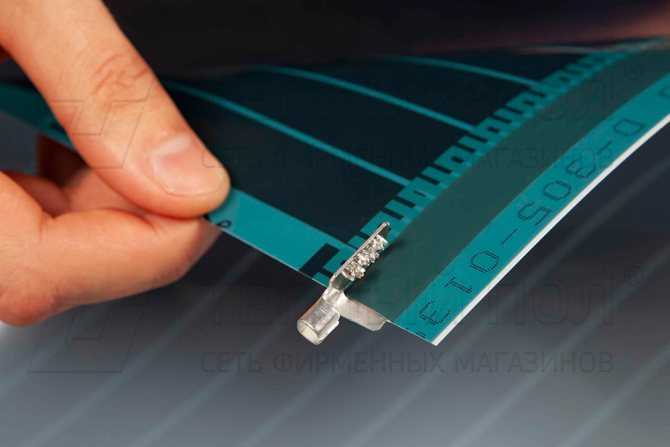

Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
Зажать клеммы плоскогубцами.
Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
Изолировать клеммы битумным скотчем.
Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
Подключить провод термодатчика к термостату.
Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
Проверить работу системы.
Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Монтаж муфты

Какие материалы вам понадобятся?

саморегулирующийся экранированный кабель

вилка с проводом и заземляющим контактом

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля).

Ошибка №1
При этом согласно инструкции, оно не может быть менее 1,5мм2.

Даже если у вас совсем короткий участок кабеля малой мощности.

инструмент для зачистки проводов

кримпер для обжима гильз

муфтовый набор

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него. Ошибка №2
Не используйте тонкостенные трубки без клея.

Ошибка №2
Не используйте тонкостенные трубки без клея.

Они просто заизолируют соединение, но не создадут требуемой герметичности. Также желательно, чтобы трубка была среднестенной толщины.

Тонкостенки очень легко повреждаются от внешних воздействий.

строительный фен

канцелярский нож

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Определение неисправности теплого электрического пола

Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.

Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).

Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.

Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.

Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.

В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.

Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.

Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.

Как подключать плёночный тёплый пол

Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.

Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.

Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.

Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.

Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.

Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, не слышно постороннего пощёлкивания, нет искрения, значит, всё нормально.

Этап 3

Для подключения электрических проводов к нагревательным элементам необходимо установить контактные клеммы. На одну полосу ИК пленки требуется 2 клеммы. В готовых комплектах на нагревательной пленке уже установлены соединительные клеммы, монтаж дополнительных клемм из комплекта на другие полосы производится по образцу.

Установка контактных клемм, рис. 1

Установка контактных клемм, рис. 2

В готовом комплекте KEEPLY OPTIMAL 160 2 м2 идут 2 набора с двумя соединительными клеммами в каждом. Также 2 клеммы предустановлены на пленке. Если приобретается пленка на отрез (VIOLET FLOOR), то требуется докупить дополнительные комплекты VF с необходимым количеством клемм из расчета количества полос пленки.

Например, для подключения двух полос пленки понадобится дополнительный комплект VF2, куда входит 4 клеммы. Для подключения трех полос пленки подойдет комплект VF3 с 6 монтажными клеммами, для 4 полос — VF4 с 8 клеммами и т. д.

Способы регулировки тепла

Современное оборудование теплого пола регулируется в зависимости от нужного режима:

обогреть весь дом;
нагреть пол в отдельной комнате;
наладить разный температурный обогрев в нескольких помещениях.

Настраивать обогрев можно вручную. Собственник жилья самостоятельно устанавливает и контролирует подогрев своего жилища до уровня своего личного ощущения комфорта.

Нередко пользователям хочется узнать, как настроить свой механизм водяного обогрева жилища:

регулируется температура носителя тепловой энергии;
регулированию поддаются коллекторы и смесительные узлы.

Точки отсчета здесь – замеры температуры теплоносителя в распределителях при подаче или обратном поступлении. При водяном обогреве тепловые датчики монтируются на коллекторах. Они представляют собой часть термостатических клапанов, через которые производится регулировка теплого пола.

Соединение нагревательных элементов и подключение к терморегулятору

К терморегулятору подключение инфракрасного пола производят только после проведённого испытания. Это требуется для того, чтобы выяснить нагрузку на прибор. Если она окажется хотя бы на 20 процентов меньше указанного в технической характеристике терморегулятора, то всё правильно, и можно делать монтаж дальше. При этом, подключение теплого пола к терморегулятору нужно выполнять по инструкции от производителя.

Для того, чтобы термодатчик не мешал напольному покрытию, его прячут в углубление, вырезанное в теплоизоляторе. Канавка понадобится и для того, чтобы протянуть провод к терморегулятору.

Провода для инфракрасного теплого пола, ведущие к электросети и терморегулятору, отводят к плинтусу. Их так же укладывают по канавке, вырезанной в тепло изоляторе и фиксируют скотчем. Как правильно подключить инфракрасный теплый пол к терморегулятору, указано на схеме прибора.

Тестирование проводят с заданной максимальной температуры. Все сделано правильно, если нет искрения, перегрева, пол равномерно прогрет.

Что это такое

Инфракрасный теплый пол состоит из нагревательной пленки, температурного датчика, терморегулятора, соединяющих всю систему воедино кабелей.

Нагревательная пленка

Наиболее распространенная на современном рынке инфракрасная нагревательная плёнка представляет собой гибкую скатываемую в компактный рулон полосу, имеющую следующее строение:

два слоя прозрачного прочного полимера, не препятствующего прохождению инфракрасных волн и имеющего температуру плавления 210-250;
две продольные медные шины, покрытые с одной стороны тонким слоем технического серебра;
поперечные графитовые полосы (карбоновая паста) шириной 10-15 мм соединенные с медными токоведущими шинами. Полосы собраны в отдельные секции длиной 20-25 см.

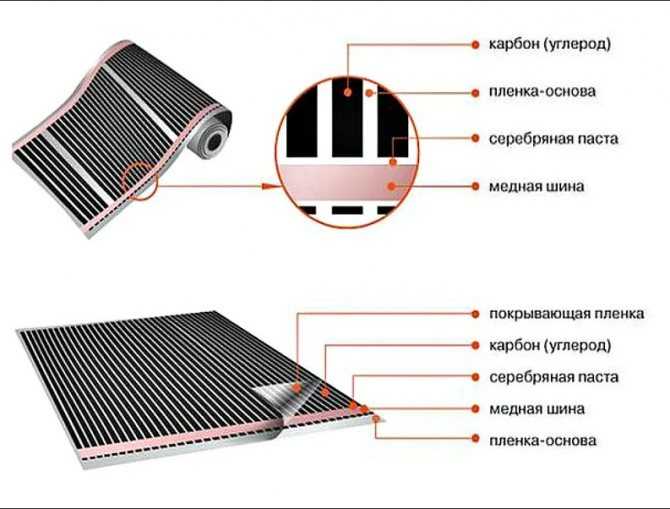

Строение нагревательной пленки инфракрасной теплого пола

Температурный датчик

Данный элемент инфракрасного пола устанавливается под нагревательной пленкой и соединяется с терморегулятором укладываемым в гофру кабелем. Основная функция термодатчика — это измерение температуры нагрева поверхности пленки и передача данной информации по кабельной линии на термостат.

Температурный датчик

Терморегулятор

Терморегулятор (термостат) — устройство, с помощью которого устанавливают и поддерживают определенное значение температуры в помещении.

Терморегулятор

В зависимости от конструкции и принципа действия такие устройства бывают трех основных видов:

электромеханические с вращающимся лимбом или двухпозиционной кнопкой;
электронные с жидкокристаллическим дисплеем и несколькими кнопками;
программируемые с сенсорным экраном и встроенным контроллером.

Силовые кабели

Силовые кабели используются для подачи питания на термостат и подключенные к нему полосы нагревательной инфракрасной пленки.

Принцип действия

Процесс обогрева помещения инфракрасным теплым полом происходит следующим образом:

Систему с помощью силового кабеля подключают к источнику питания — бытовой электрической сети с напряжением 220В.
Ток через продольные медные шины подается на обладающие высоким сопротивлением графитовые поперечные полосы.
Под действием проходящего тока графитовые полосы начинают испускать невидимые для человеческого глаза инфракрасные лучи.
Исходящее от графитовых полос инфракрасное излучения нагревает пол, от которого тепло передается воздуху в помещении.
Термодатчик, расположенный под пленкой, постоянно передает информацию о температуре ее нагрева на терморегулятор.
Когда поданным датчика температура нагрева пленки достигла оптимальной (заданной) терморегулятор прекращает подачу тока в систему.

Включается система при падении температуры пленки ниже заданной — терморегулятор замыкает питающую нагревательную пленку цепь и весь описанный выше процесс повторяется.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

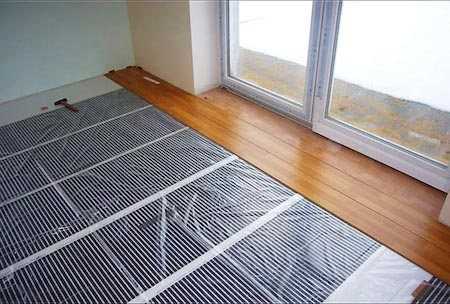

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Схема подключения нагреваемой электрической системы через терморегулятор

Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно значительно сэкономить электрическую энергию.

Сама схема подключения изображается на корпусе терморегулятора либо в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно самостоятельно, обращаться за помощью к специалисту нет необходимости.

Провести электрический кабель к термостату можно через проводку. Стоит учитывать, что все нагревательные элементы, а также сам терморегулятор, могут подключаться через розетку.

Важно! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат)

Виды инфракрасного теплого пола

Обогревать пола придумали ещё в Древнем Риме. Тогдашняя система, конечно же, отличается от современных реалий, но именно тогда придумали класть трубы, по которым пускали пар или тёплую воду.

Шли годы, и вот современность дарит нам следующие виды обогрева пола, существующие сегодня:

Электрический;
Водяной;
Инфракрасный.

Названия эти получились из-за особенностей теплоносителя. На практике можно применять, как электричество, проводя кабель, воду, используя трубы, так и инфракрасное излучение. Но в последнее время популярность приобретает именно инфракрасная пленка, дающая такое излучение.

Такое излучение даёт солнце и, если немного пофантазировать, то можно представить, что в доме присутствует настоящая энергия солнца. Тепло будет ощутимо на незатемнённых участках комнаты (в тени тепло будет сильнее поглощаться), окружающие предметы также будут принимать исходящее от пола тепло. Инфракрасные лучи абсолютно безвредны. Кроме того, после исследований, медики пришли к выводу, что лучи способны повысить иммунитет, а также ускорить процесс выздоровления.

Принцип работы

Теплоноситель перемещается по полимерным или металлическим трубам, расположенным в толще бетонной стяжки. Циркуляция жидкости в контуре обеспечивается за счет циркуляционного насоса, а нагрев осуществляется отопительным котлом. Разогретый теплоноситель проходит через все трубы, отдает полученное в котле тепло, и возвращается для повторения рабочего цикла. В помещение тепло попадает через напольное покрытие.

При использовании водяного теплого пола в качестве единственного источника обогрева настройка температурного режима осуществляется непосредственно на котле. В том случае, если в доме комбинируется несколько систем отопления, то для регулировки температуры потребуется смесительный узел, разделяющий разные контуры и должным образом смешивающий холодный и горячий теплоноситель.

Вся отопительная система водяного пола включает в себя следующие элементы:

Отопительный котел;
Общий стояк отопления;
Распределительный узел;
Трубы.

В конструкцию распределительного узла входят:

Циркуляционный насос;
Смесительный узел;
Коллектор, обеспечивающий независимую работу каждого отдельного контура отопления.

Утепление поверхности

Перед установкой рекомендуется произвести разметку пола. Определите участки поверхности, которые обогревать не следует. Помните о том, что между стеной и крупногабаритными предметами мебели следует соблюдать минимальное расстояние 0,5 м. Отрезок до греющих приборов не должен быть меньше 0,3 м.

Если вы устанавливаете ЭТП, где в качестве основы применяется греющий провод, изначально лучше положить монтажную ленту. Она будет отвечать за фиксацию витков проводов, что не позволит им в дальнейшем сместиться. Под лентой, которая крепится дюбелями, должна располагаться теплоизоляция.

Аккуратно размотайте греющий кабель и положите его поверх слоя теплоизоляции и монтажной ленты. Следует соблюдать правило, согласно которому все витки и промежутки должны быть параллельны. Каждый из витков должен фиксироваться специальными усиками прямо на монтажной ленте без перехлестов. После того, как вы завершили укладку, произведите замер изоляционного сопротивления. Его значение не должно превышать нормативное значение более чем на 10%.

Если вы работаете с греющими матами, лучше постелить их по всей площадке полов, которую нужно обогревать. Соединение матов производится при помощи схемы, которая присутствует в техническом паспорте устройства. После завершения укладки проверьте сопротивление изоляции.

При работе с инфракрасной пленкой следует производить аккуратное разматывание по основанию. Пленка между собой должна соединяться параллельно.

Укладка пленочного теплого пола

Инструменты для работы

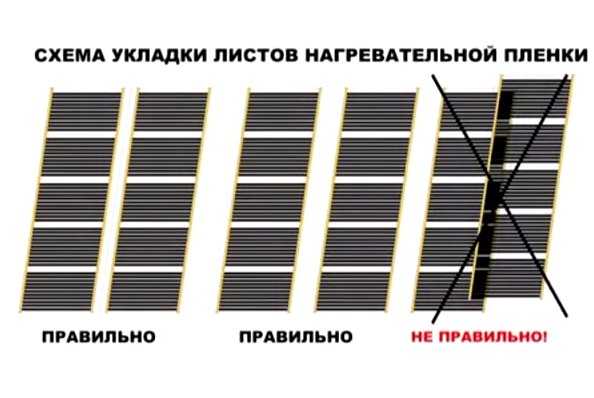

Схемы укладки

Варианты резки пленки

Схема монтажа

Схема монтажа в помещении (с учетом меблировки)

Для начала определитесь с площадью пола, которую требуется подогревать. Пленку недопустимо укладывать под тяжелую мебель и технику, такую как шкафы, комоды, холодильник или стиральную машину. Расстояние от края пленки до места, где будет стоять такая мебель должно составлять 20 см. Такое же расстояние должно оставаться до стен. Разметьте границы будущего расположения пленки с помощью маркера или яркого скотча.

Пленка фиксируется скотчем

Укладывайте пленку вдоль длинной стороны комнаты, это позволит уменьшить количество электрических соединений во всей системе. Обычно производитель как-то помечает верхнюю часть пленки, если никаких отметок нет, значит, пленка двусторонняя и ее можно укладывать любой из сторон. Резать пленку необходимо строго по линии разреза, нанесенной производителем.

Когда весь пол будет застелен, можно приступать к подключению.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Укладка пленки под различные типы напольного покрытия

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Теплые полы под плитку: какой лучше, отзывы

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
Установка маяков и заливка стяжки. Толщина слоя — от 3 см над внешней поверхности трубы.
Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
пенополистирольные плиты, которые повысят долговечность полимера.

минеральные утеплители используют поверх грунта и если нижнее помещение не отапливают.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента — от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

Процесс монтажа инфракрасного пола

Инструкция достаточно проста и проводится в несколько этапов.

Обработка поверхности укладки. ИТП не любят перепадов высоты. Допустимый уровень уклона – 3 мм. Если при измерении уровнем, было обнаружено большее отклонение, то основание придется выравнивать – шлифовать, отбивать, циклевать или заливать заново. После проведения всех работ и полного высыхания основания, нужно удалить всю пыль. Это условие обязательно к выполнению. Осуществить процесс можно с помощью любого пылесоса: промышленного или же бытового.
Формирование теплоизоляции. В зависимости от конечного покрытия может использоваться любой изолирующий материал, имеющий фольгированный слой. Настил осуществляется фольгой вверх. Толщина изоляции не важна, можно использовать Изофол, Пенофол и другие материалы. Если система формируется под плитку, то специалисты советуют использовать в качестве изоляции слой технической пробки. Изоляция должна быть соединена в единое полотно липкой лентой.
Разметка пространства. Пленку нельзя располагать под стоящей мебелью или бытовой техникой. То есть, если вы утепляете кухню, то под кухонными шкафами пленки быть не должно. Если утепление производится с целью замены центрального отопления, то площадь поверхности укладки должна быть не менее 70%, если в качестве дополнительного источника тепла, то достаточно будет и 40%.
Определение схемы укладки. Монтаж осуществляется на расстоянии не ближе 10 и не дальше 40 см от стен. Терморегулятор должен быть расположен не ниже 15 см от уровня пола. Все медные контакты должны располагаться в одном направлении. Пленку можно резать по разметке. По краю полосы устанавливаются контактные зажимы и соединительные провода. Места разрезов пленки и установки зажимов должны быть изолированы битумной мастикой. Максимальная длина одного полотнища не превышает 8 м.
Технология укладки инфракрасного теплого пола предполагает последовательное подключение проводов. К самой нижней пленке подключается термодатчик. Место соединения нужно обязательно изолировать. Терморегулятор устанавливается после того, как подключены все провода. К электросети подключение можно проводить как стационарно, так и с помощью розетки. Для соблюдения правил эстетики все провода можно убрать за плинтус.
Завершающим этапом формирования ИТП своими руками является тестирование покрытия. Если при подаче электричества ничего не искрится, пленка прогревается равномерно, и нет признаков отсутствия герметичности контактов, то можно приступать к настилу финишного покрытия.

Укладка финишного покрытия

Большим плюсом пленочного теплого пола является то, что он не требует заливки стяжкой. Если финишным покрытием является ламинат или паркет, то нагревательные элементы достаточно защитить полиэтиленовой пленкой или звукоизоляционной подложкой.

Если же финишное покрытие мягкое, например, линолеум или ковролин, то поверх термопленки нужно положить слой фанеры или ДВП. Он защитит пленку в случае повреждения финишного покрытия.

Еще одним несомненным плюсом является то, что при желании вы можете без особого труда демонтировать систему пленочного теплого пола, например, при переезде. Для этого вам нужно лишь выполнить все вышеописанные действия в обратном порядке.

Минусы пленочных систем

Несмотря на массу несомненных достоинств, инфракрасные системы обладают определенными недостатками, которые иногда приобретают решающее значение.

Во избежание подводных камней, необходимо учитывать следующие особенности, когда требуется решить задачу как положить теплый пол:

Монтировать систему довольно часто проходят дольше, чем это предполагается производителями. Это случается даже при участии в работах опытных специалистов.
Иногда зажимы оказываются неплотно подключенными, что приводит к слабому контакту между отдельными элементами пола. Испорченные зажимы уже не годятся и приходится пользоваться новыми контактами.
Процесс укладки теплого пола должен происходить на идеально ровной поверхности. Даже незначительные искривления приводят к ее разрывам после того как сверху уже уложено напольное покрытие.
Несмотря на малую толщину самой пленки, в конечном итоге толщина теплого пола может составить до 35 мм, что достигается укладыванием ДСП или фанеры, а также материалов тепло- и гидроизоляции вместе с напольным покрытием.
Высокая надежность системы возможна лишь при условии абсолютно точного соблюдения всех рекомендаций и инструкций, качественном выполнении работ.
Заявленной 20-процентной экономии на отоплении можно добиться только в случае качественного утепления помещения и бесперебойном централизованном отоплении.
